哪位有飞跃R50-1型电子管扩音机说明书，请发图片来坛里共享。

hgb · 发表于 2017-12-24 12:56:52

本帖最后由 hgb 于 2017-12-24 12:58 编辑

如题，网络上找到的太模糊，看不清楚。这里先谢谢了

378667894 · 发表于 2017-12-24 18:11:11

提示: 作者被禁止或删除内容自动屏蔽

chenananjinpei · 发表于 2017-12-24 15:48:39

说明书只对使用扩音机者来说有些用处，对于胆机爱好者，胆机制造者而言，毫无用处。对于他们而言，电路图及图中重要元件的说明、参数才是有用的。

电真空 · 发表于 2017-12-24 17:54:44

上孔夫子旧书网买一本《农村有线广播》，收音机扩大机的使用及维修方法里面都有。

ywmxyz · 发表于 2017-12-24 21:51:35

飞跃R50-1型电子管扩音机电路图

hgb · 发表于 2017-12-25 12:53:17

ywmxyz 发表于 2017-12-24 21:51
飞跃R50-1型电子管扩音机电路图

下载了，非常感谢

hongyu · 发表于 2017-12-25 21:16:19

我这有个R150的几头

hgb · 发表于 2017-12-25 23:21:57

hongyu 发表于 2017-12-25 21:16
我这有个R150的几头

R150的机头是啥意思？

fu807 · 发表于 2017-12-25 23:33:02

hgb · 发表于 2017-12-26 00:20:40

fu807 发表于 2017-12-25 23:33
http://www.crystalradio.cn/thread-1596780-1-1.html，卖掉了

谢谢你的关注，

fjzxx46 · 发表于 2017-12-26 17:06:51

chenananjinpei 发表于 2017-12-24 15:48
说明书只对使用扩音机者来说有些用处，对于胆机爱好者，胆机制造者而言，毫无用处。对于他们而言，电路图及 ...

同意，其实只要基本资料就够了。

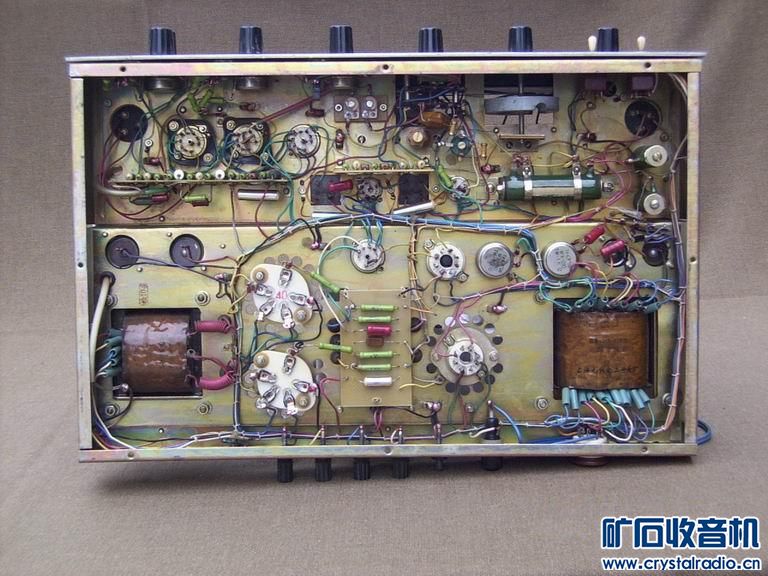

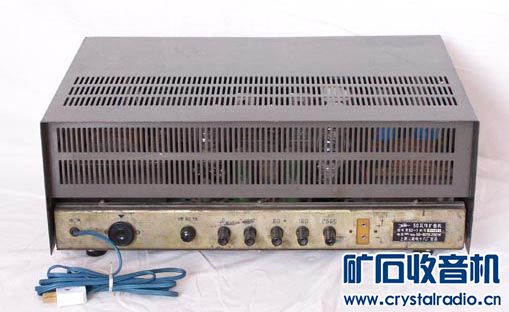

下边的四张图就是：

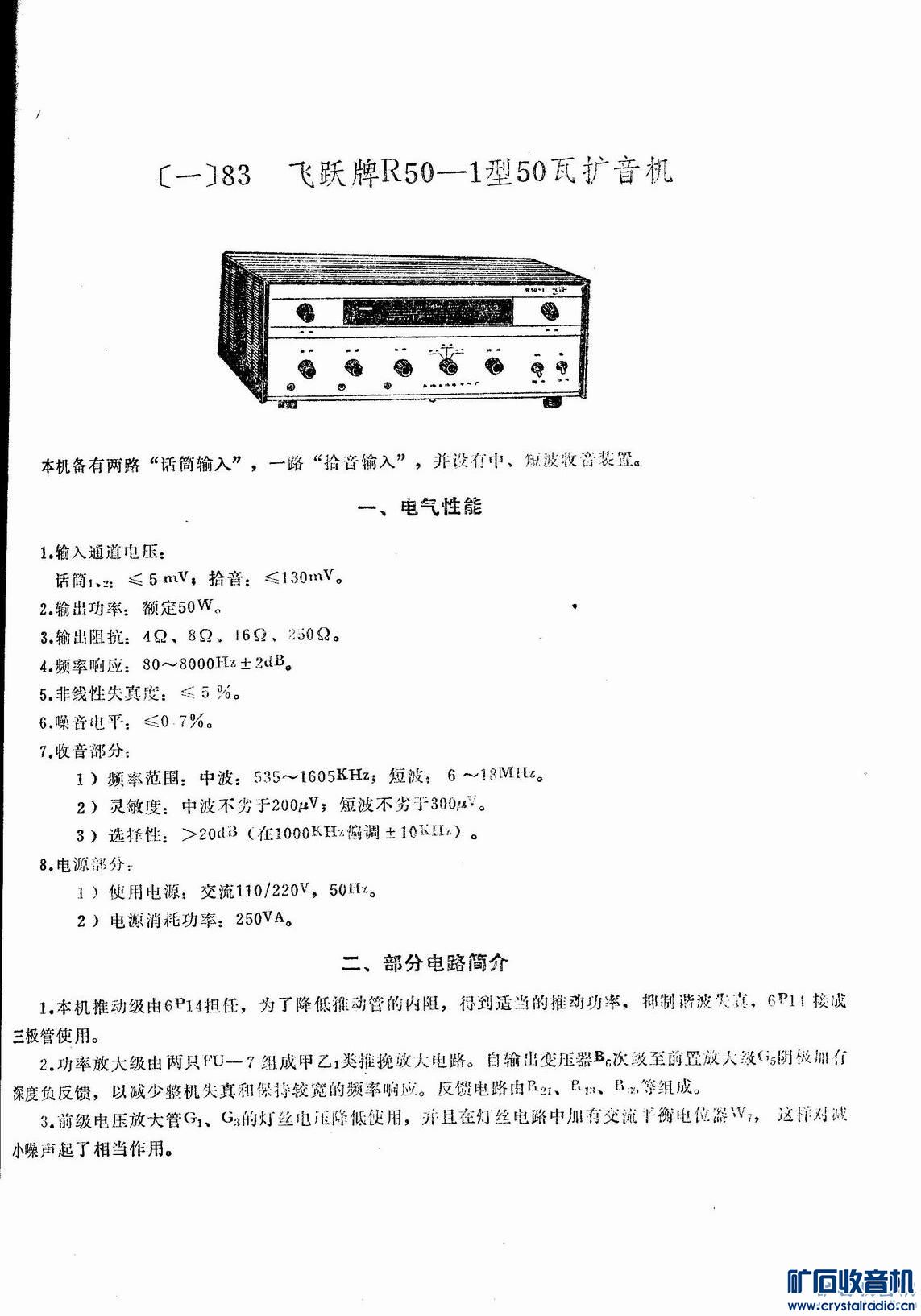

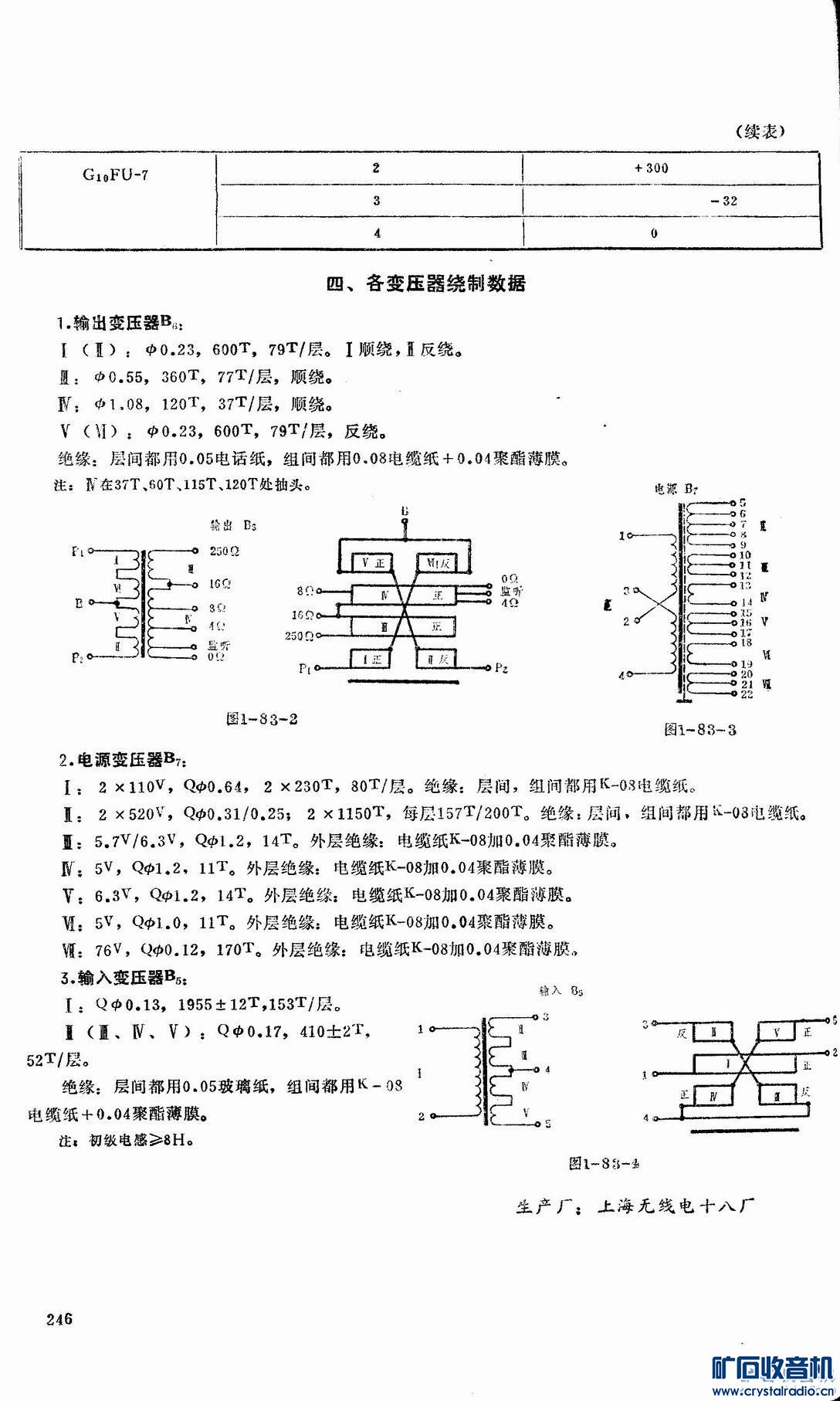

再加上这4张图：

fjzxx46 · 发表于 2017-12-26 17:17:15

本帖最后由 fjzxx46 于 2017-12-26 17:28 编辑

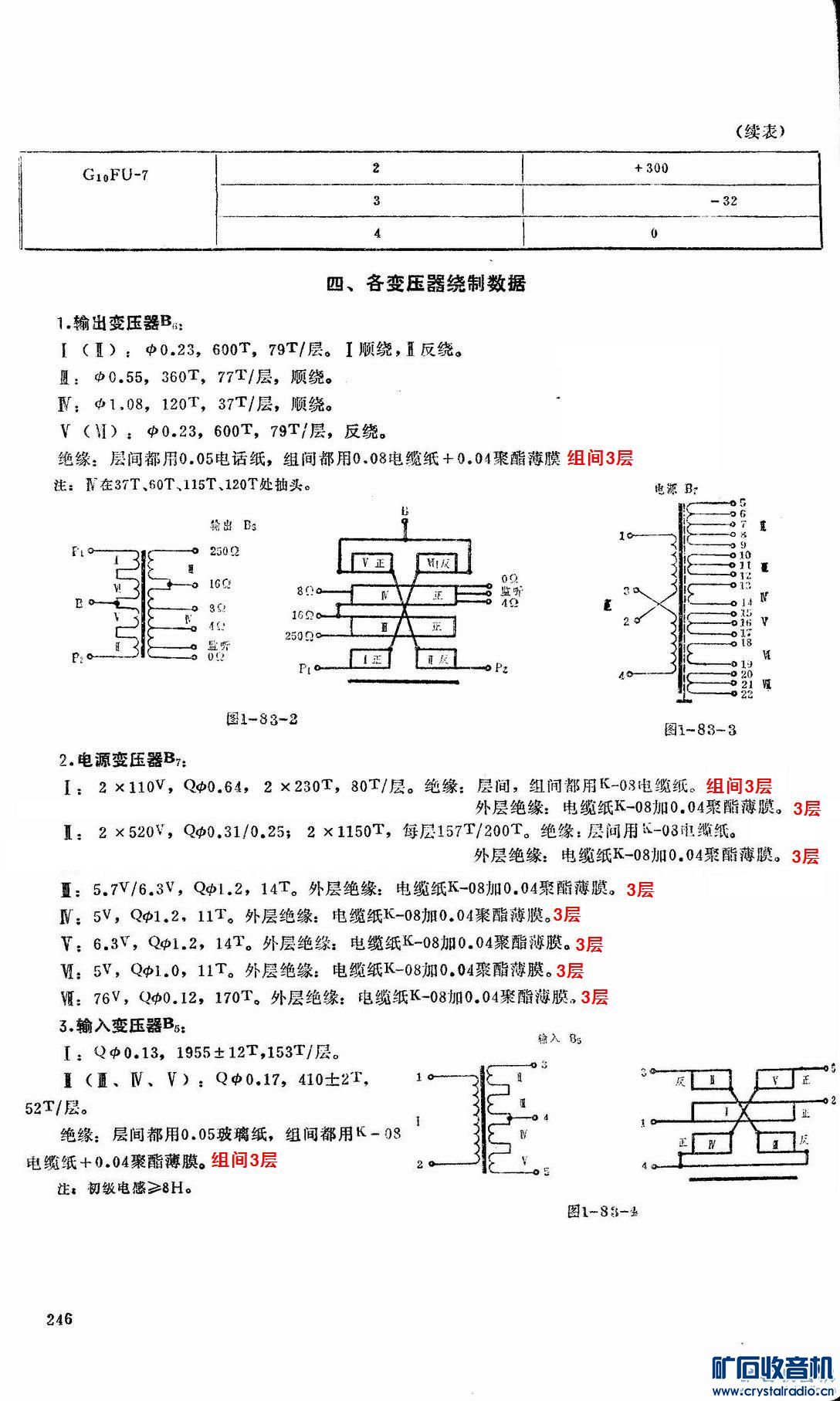

请注意——那本书的资料中有一个重大错误，变压器的“组间绝缘”本应是2～3层，在该书中均被错误地表达成为单层了——不仅本机如此，其他机器也同样错误表述。

应修正为


hgb · 发表于 2017-12-27 11:04:41

fjzxx46 发表于 2017-12-26 17:17
请注意——那本书的资料中有一个重大错误，变压器的“组间绝缘”本应是2～3层，在该书中均被错误地表达成为 ...

赞一个，这是最完全的资料了，多谢！

panhuiliang · 发表于 2017-12-30 11:15:43

多谢各位！

天和电容 · 发表于 2017-12-30 21:02:13

坛内高人就是多，这种错误也有坛友指证
