发个好玩的

sudo1234 · 发表于 2010-12-20 16:11:09

前两天电子课程设计，用中规模集成电路在面包板上做数字电子钟。

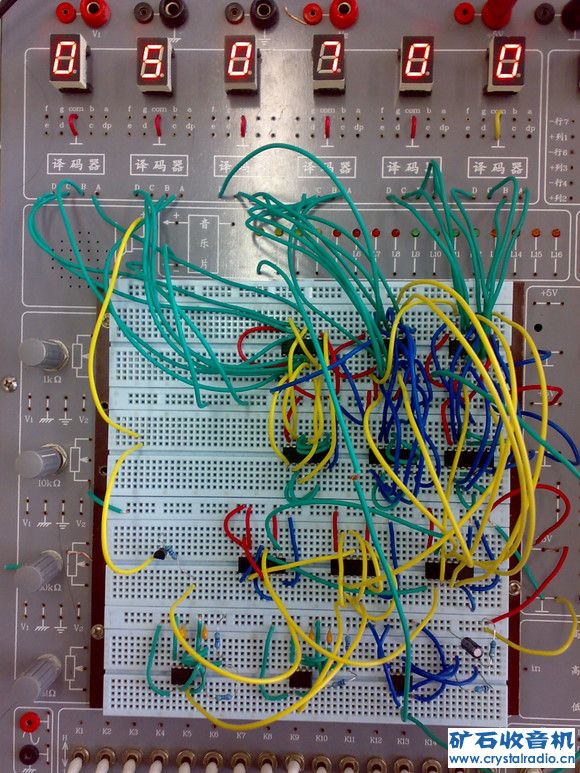

我的没拍照片，这是我同学的。我的插用了6小时，一次成功。

【电子课程设计】——多功能数字电子钟（赶紧膜拜吧，自动化不只是单片机PLC，数字电路也很牛B）
http://v.youku.com/v_show/id_XMjMwMTEyODQ4.html

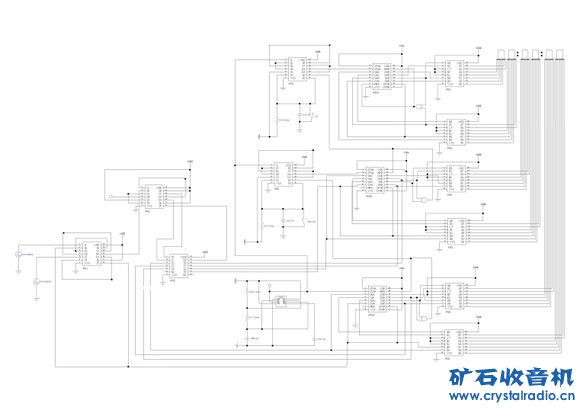

看前面的电路图，A3的纸啊，密密麻麻……注意到最后有报时的声音！

课程设计题目描述和要求

（1）课程设计题目：多功能数字电子钟。

（2）课程设计题目描述和要求

① 设计一个有“时”、“分”、“秒”（12小时59分59秒）显示，且有校时功能的电子钟。

② 用中小规模集成电路组成电子钟，并在实验箱上进行组装、调试。

③ 画出框图和逻辑电路图，写出设计、实验总结报告。

④  闹钟系统。

⑤  整点报时。在59分51秒、53秒、55秒、57秒输出500Hz音频信号，在59分59秒时输出1000Hz信号，音频持续1s

实验材料

CD4518 CD4011    CD4012    555定时器等

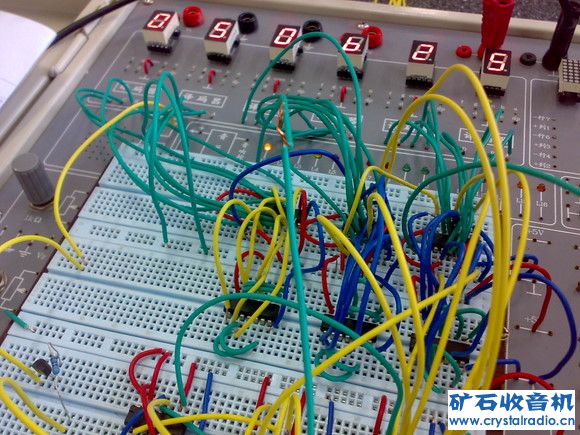

从EWB上一张一张截下来的图，18张，然后拼在一起……原图1.19M呢，太小看不清了都……

像不像定时炸弹？“啊啊啊，该剪掉哪根线？红线还是蓝线？压力好大……”

————————————————————————————————————————————————

用了一天半的时间，倒数第几个做完的，不过自己感觉已经很牛逼了，心情大好~

听说楼上的牛人几个小时就搞定了，神一般的存在啊

这两天做课程设计，把我这爆脾气都磨成慢性子了，剥线剥得手指疼，看电路看得眼睛都花了……

好在做出来了，小小的成就感冲走之前一切的不愉快~只要肯耐心地做，没有什么做不到的！

源地址：http://blog.renren.com/GetEntry.do?id=505581338&owner=249452121

sudo1234 · 发表于 2010-12-20 16:14:42

我的线比这个好看点，都是贴着面包板走的。

Edward · 发表于 2010-12-27 13:33:44

挺有意思的，发早点我兴许就能照着做一个了。电路图能发不？

3AD6 · 发表于 2010-12-27 14:00:00

大学生个个象你等这般牛，中国不可能不强。

e3po · 发表于 2010-12-27 15:35:52

照葫芦画瓢应该不难，难的是搞个葫芦出来

cfanzfr · 发表于 2010-12-27 16:22:46

我上学的时候也做过。当时老师出了8个实验，也有LZ的这个电子钟，任做1~2个，我选了一个数电的一个模电的。选好后教电路的老师告诉我，模电的器材没有，不能做！结果只做了一个数电的。电路图是老师在黑板上画好，如何插都写好，然后我们开始做。照葫芦画瓢只用了2个小时就好了。当时真搞不懂为什么很多人要做3、4天？

塞外老客 · 发表于 2010-12-27 19:18:58

原帖由 cfanzfr 于 2010-12-27 16:22 发表
我上学的时候也做过。当时老师出了8个实验，也有LZ的这个电子钟，任做1~2个，我选了一个数电的一个模电的。选好后教电路的老师告诉我，模电的器材没有，不能做！结果只做了一个数电的。电路图是老师在黑板上画好，如 ...

这就是人与人的差别,这方面他不如你,别的方面你也可能不如他.这很正常.那个连钱也不会数,连乐谱也不认识的丹丹,却成了出色的乐队指挥.

[ 本帖最后由塞外老客于 2010-12-27 19:27 编辑 ]

9018 · 发表于 2010-12-27 21:37:35

原帖由 cfanzfr 于 2010-12-27 16:22 发表
我上学的时候也做过。当时老师出了8个实验，也有LZ的这个电子钟，任做1~2个，我选了一个数电的一个模电的。选好后教电路的老师告诉我，模电的器材没有，不能做！结果只做了一个数电的。电路图是老师在黑板上画好，如 ...

可能出现的问题就是：你只会依葫芦画瓢，所以２小时就画好了；别人并不一定是依葫芦画瓢而是加入了自己的思考，虽然他的思考不一定对，但一定比你只会画瓢的强。

huahe1992 · 发表于 2010-12-27 21:39:31

提示: 作者被禁止或删除内容自动屏蔽

huahe1992 · 发表于 2010-12-27 21:40:45

提示: 作者被禁止或删除内容自动屏蔽

Edward · 发表于 2010-12-27 22:12:08

今天上电工课的最后一次实验，就是TTL门电路与组合逻辑电路，JK触发器、D触发器，计数器三个小实验，竟然上了近3个小时，我都急死了，N多其他电路我都搭出来了。有些人连依葫芦雨画瓢都不会。老实说，老师讲的很仔细，就差给你连上了。闹了半天竟然还啥都不知道，也不知道听没听课。咱们非物理、电气专业这些都是很简单的。而且用的是实验箱，元件都做在上面，你只要连线即可，很简单的。竟然还有人怕过电，也不知道初中上没上。

xiaomu · 发表于 2010-12-27 22:24:25

我们单位电子比赛要求做的是频率计和这个差不多
也是面包板+一大堆插针线

sudo1234 · 发表于 2010-12-29 00:11:38

原帖由 e3po 于 2010-12-27 15:35 发表
照葫芦画瓢应该不难，难的是搞个葫芦出来

要是搞不出葫芦，可不感来这里发帖

sudo1234 · 发表于 2010-12-29 00:13:16

原帖由 huahe1992 于 2010-12-27 21:39 发表
呵呵，真的是磨练性子的好买卖...
我们以前都是自己泡板子，学校不给这玩意儿。
为楼主的成就而鼓掌！

有人管这基础教育，就是锻炼基本功

sudo1234 · 发表于 2010-12-29 00:14:58

原帖由 Edward 于 2010-12-27 13:33 发表
挺有意思的，发早点我兴许就能照着做一个了。电路图能发不？

电路图不难，难的是连线，有功夫上我的图
