有否Vela 92 收录机说明书里的电路图

AMAO · 发表于 2017-11-16 21:42:31

威乐 Vela 92 (香港产) 袖珍收录机说明书里的电路图, 朋友们有的话,发一个 nsintinc@126.com 谢谢

AMAO · 发表于 2017-12-31 00:24:38

电路板照片

家家乐 · 发表于 2017-11-21 20:08:40

点击出大图。其实原纸片很小，弄大不容易

家家乐 · 发表于 2017-11-21 20:07:05

直接看吧

AMAO · 发表于 2017-11-23 21:06:35

谢谢楼上发的电路图,但我的Vela NO.92 有3片IC与这个图不一样,我的电路板上调频高放用LA1180(单列9脚),中放是LA1260(16脚),功放是AN7118(16脚),磁头左右声道用KA2224,这片与LA3220与KA2224只是型号不同,内

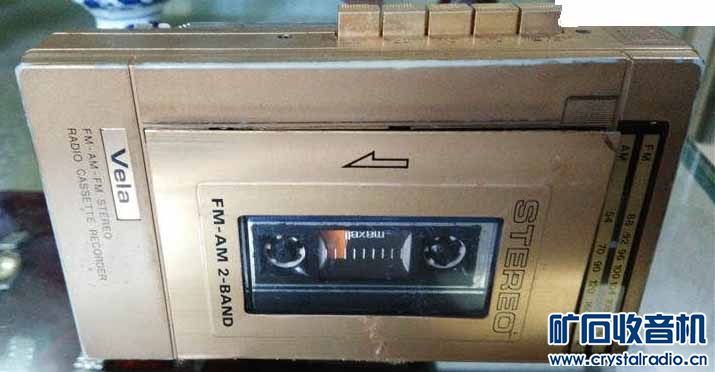

部电路是一致的.这个图也很有用,我的威乐收录机外形见附件,不知是否跟你的一样,再次感谢你帖的图.

dongmei108 · 发表于 2017-11-24 12:54:54

看到这个录音机，想起我的了，怎么没印象这录音机弄哪去了？

dongmei108 · 发表于 2017-11-24 12:55:30

这录音机伴我有一段时光啊，

AMAO · 发表于 2017-12-31 00:02:45

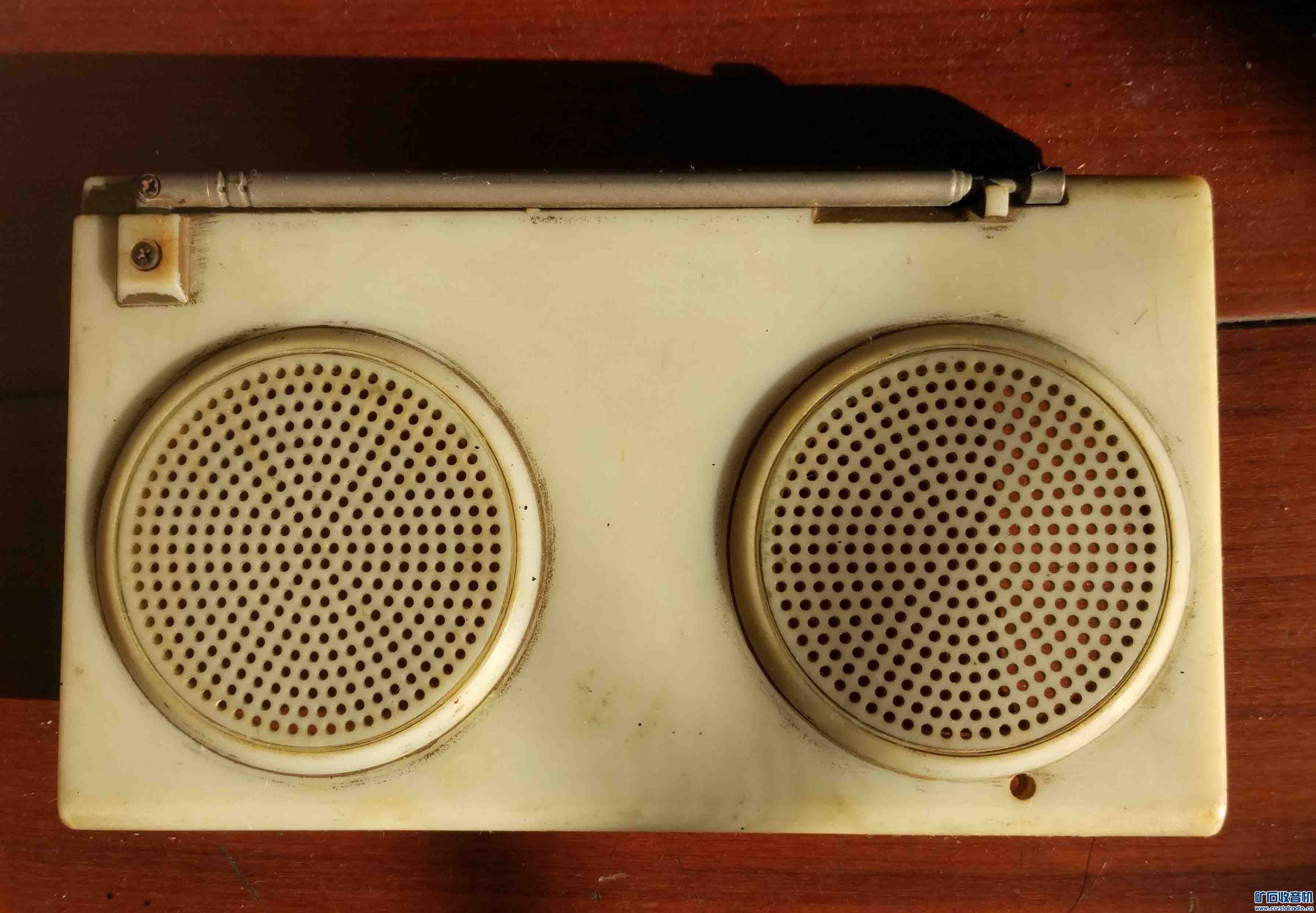

机身后视图(金色漆已退)

补充内容 (2019-5-21 22:16):

AMAO · 发表于 2017-12-31 00:27:14

Vela NO92电路板照片

补充内容 (2018-2-26 17:10):

AMAO · 发表于 2018-1-7 12:42:13

本帖最后由 AMAO 于 2018-1-7 12:58 编辑

外涂层退掉的Vela No92后视图.jpg

AMAO · 发表于 2018-1-7 12:43:01

本帖最后由 AMAO 于 2018-1-7 13:03 编辑

AMAO 发表于 2017-12-31 00:24
电路板照片

北疆冰雪 · 发表于 2018-1-11 07:50:53

老了，记性都不好使了

AMAO · 发表于 2018-2-26 17:17:02

AMAO 发表于 2017-12-31 00:27
Vela NO92电路板照片

补充内容 (2018-2-26 17:10):

Vela NO92电路板照片
