三种长方形的介质可变电容器

fjzxx46

介质可变电容器（国产的），早期的“猪腰式”历史悠久，由解放前一直用到50年代，后来又有了“水滴式”又叫做“降落伞式”，这两种体积均较大。后来出现了长方形的介质可变，相对较小些。（当然，60年代后是密封介质双联或单连占据主导地位）。

手边有几只外形是长方形的介质可变，细看有三种类型呢。

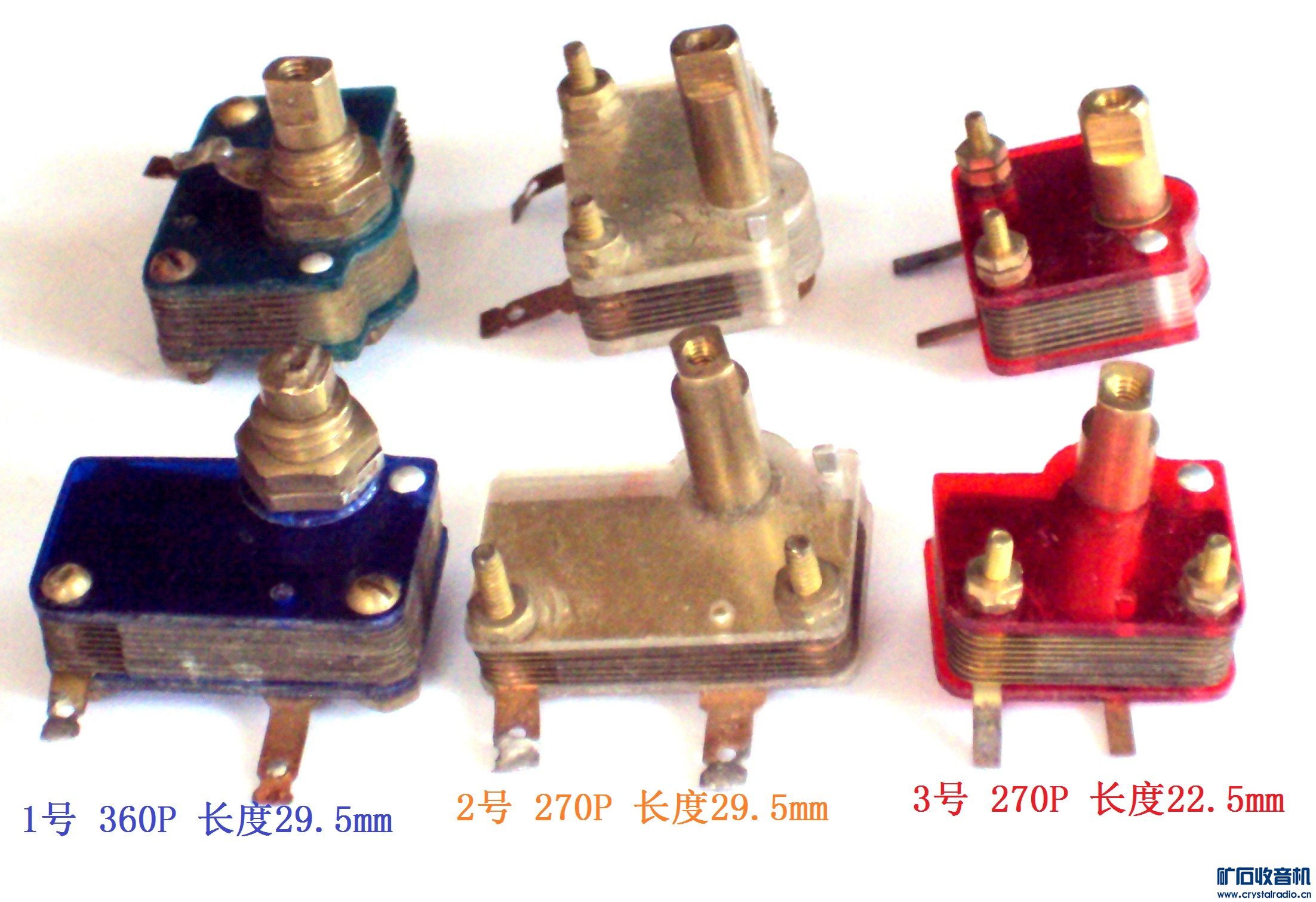

第一种（图中蓝色和绿色的）是比较早的，使用铜制轴套（与“猪腰式”或“水滴式”类似但外径小一号），固定到底板的方式是使用轴套上的大螺母，标称容量是360P（365P）。动片7片，外形长度29.5毫米。

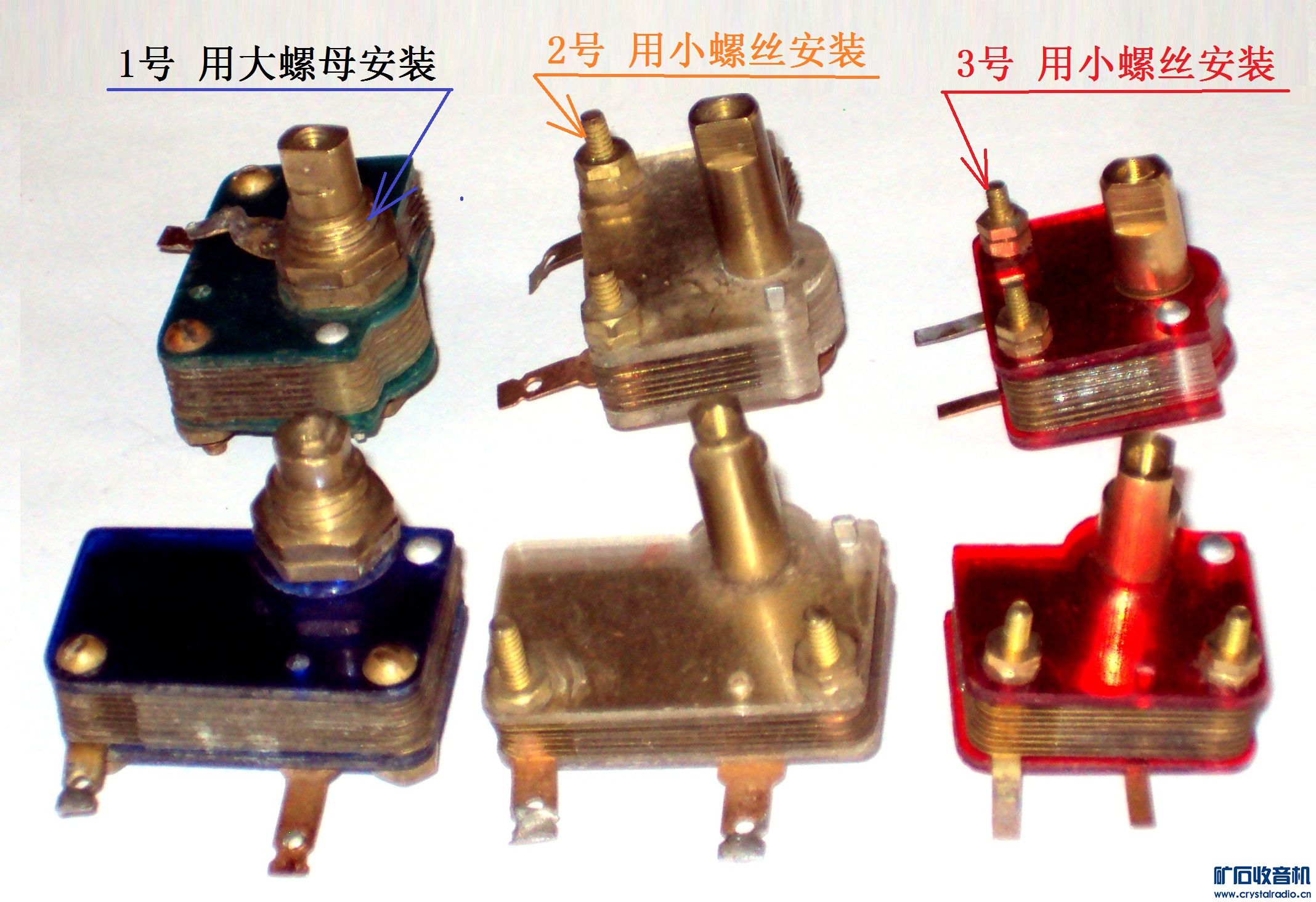

第二种（图中金黄色的）标称容量270P，由其容量看可能是晶体管机出现后生产的。这种可变结构进行了简化——没有使用铜轴套，转轴是依借夹板定位，固定到底板的方式也不得不改变成用小螺丝固定，（小螺丝的头在后面，螺母在前面，以便于固定在底板上）。其外形长度和第一种一样也是29.5毫米。动片定片尺寸也相同，动片6片。

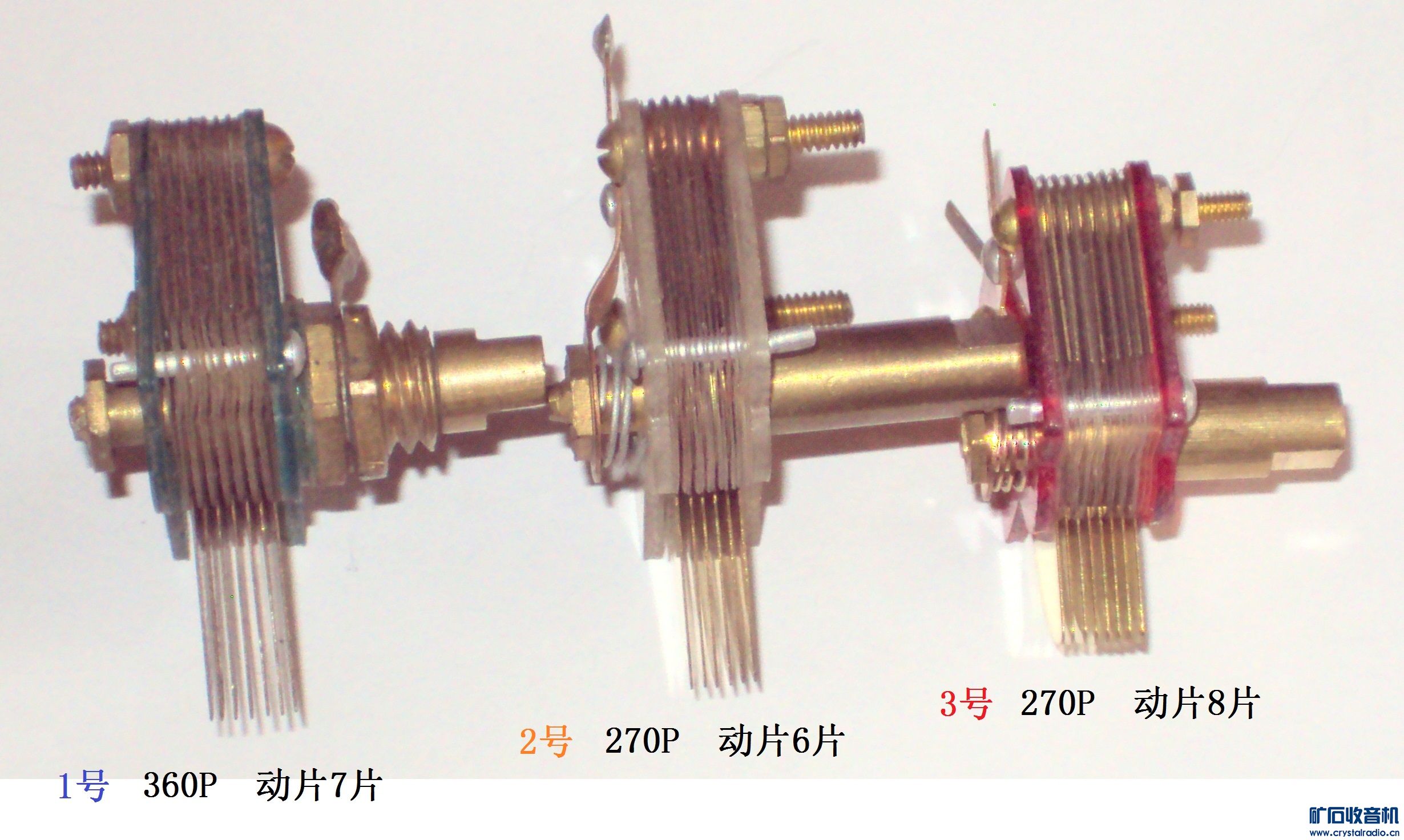

第三种（图中红色的），标称容量也是270P，但长度要短很多，仅仅22.5毫米，同样没有铜轴套，转轴用夹板定位；由于动片定片的尺寸小了，故而需要加多片数（动片8片）。这种的外形小巧，很适用于装置袖珍式晶体管再生机；其占底板的面积不比密封介质可变大，但成本和售价都要比密封式的低，还是很实用的。

这三种的调谐钮固定方式均克通过轴向螺丝固定，当然用钮上的螺丝径向定位亦可。

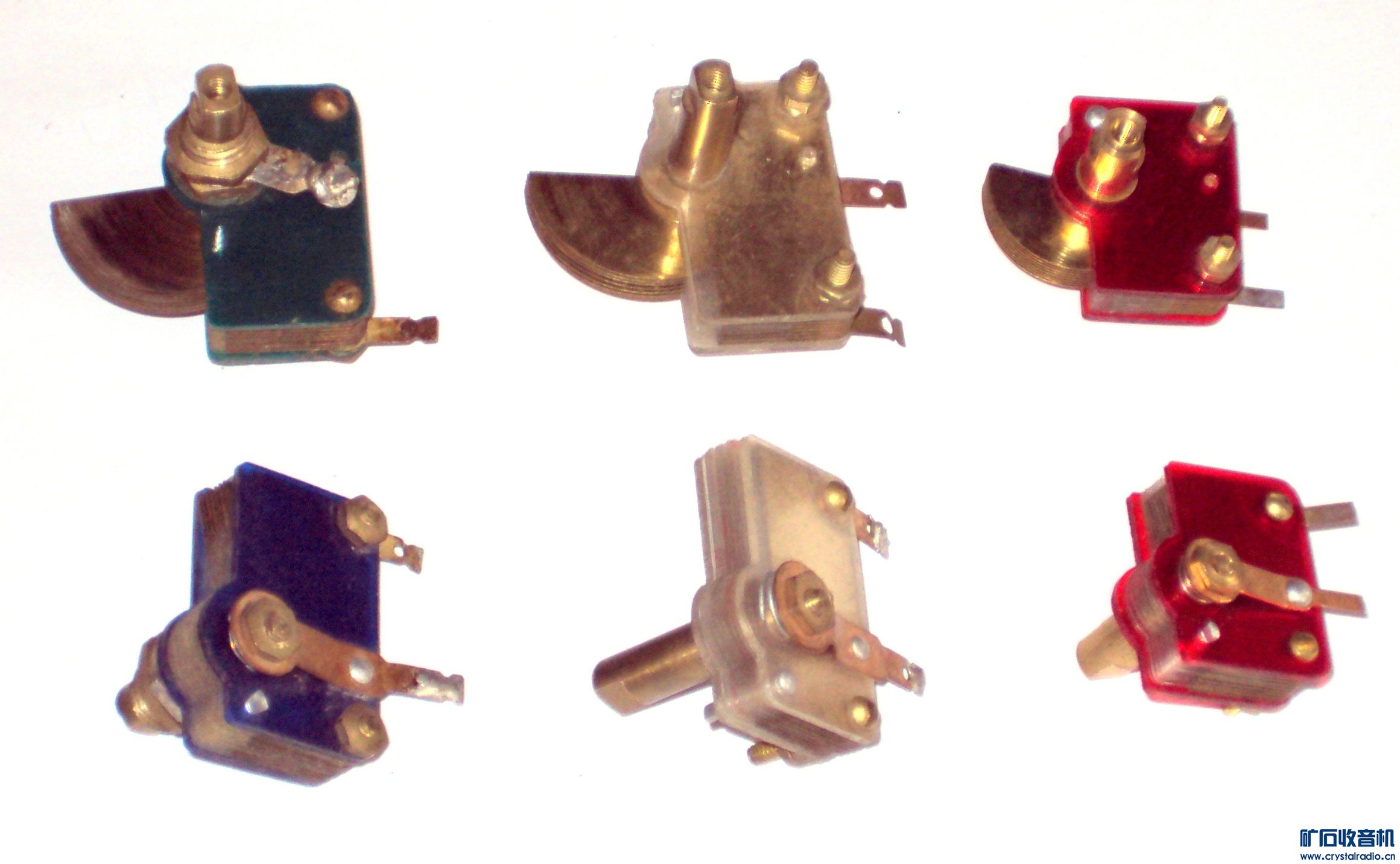

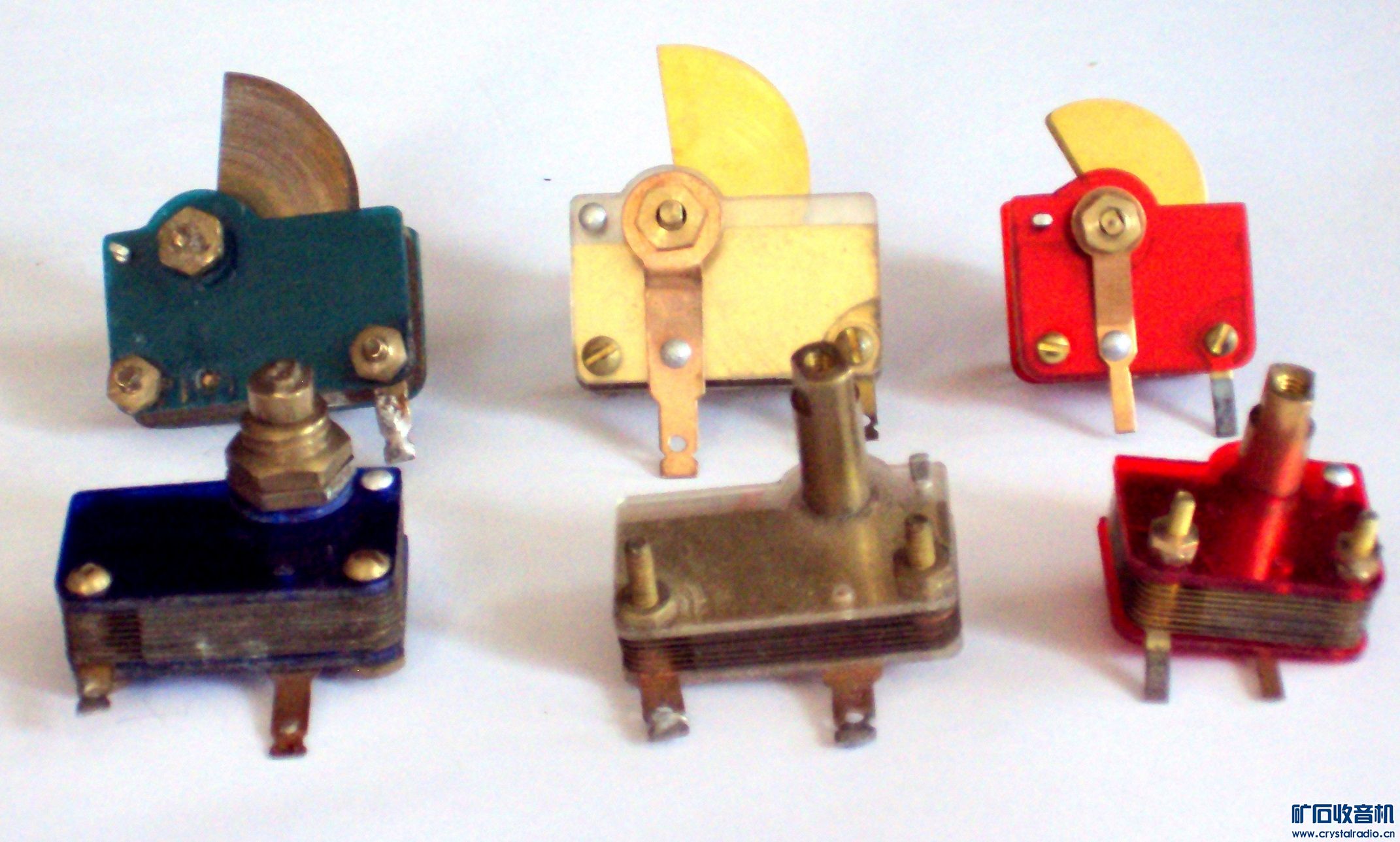

看图吧

fjzxx46

收音机达人 发表于 2017-10-26 20:00
还是这个，请看

这个结构一样，
尺寸多大？看起来好小的。

tyt722

本来就是色彩斑斓老货好东东，经楼主这般展示开来更显靓丽漂亮了！

山东济南人

此展示图.物美.回味老件..........

spring

正宗老物件大小不一样的很少看见了。

夏天热

喜欢猪腰式的，1963年在虬江路买了一只，5角钱。现在很难再见到了。

jia199938

万变不如其中，性能还是空气好。氧气罩比不上大自然。

fjzxx46

jia199938 发表于 2017-10-29 20:12
万变不如其中，性能还是空气好。氧气罩比不上大自然。

要说“高大上”还得数 真空电容器。

苏-27

jia199938 发表于 2017-10-29 20:12
万变不如其中，性能还是空气好。氧气罩比不上大自然。

空气连容易共振，80年代组装落地式功放，用空气连声音一开大，甚至用嘴对着吹气也发出话筒声，轰隆乱响，换密封连就没事了

ZWDA

苏-27 发表于 2017-10-30 08:03
空气连容易共振，80年代组装落地式功放，用空气连声音一开大，甚至用嘴对着吹气也发出话筒声，轰隆乱响， ...

看来是没有完美的可变电容了,各有优缺点.
