用3SJ1J和5SJ38J示波管制作的矢量波形监视器

lstvcss

       通常情况下，在电子管收音接收机中，往往采用诸如6E1,6E2等这样的所谓的猫眼，做调谐指示，音频电平指示器，其显示效果的确很是动人。所以，至今不少电子管爱好者，都还为此津津乐道，猫眼长猫眼短的，特别是在做收音机时，这也是一个必用的电路组件。诚然，这个猫眼功能也有很多的局限性，它所表达的信息量比较少，几乎是一成不变的，时间看长了难免有点腻味，甚至旧了坏了都懒得去换。

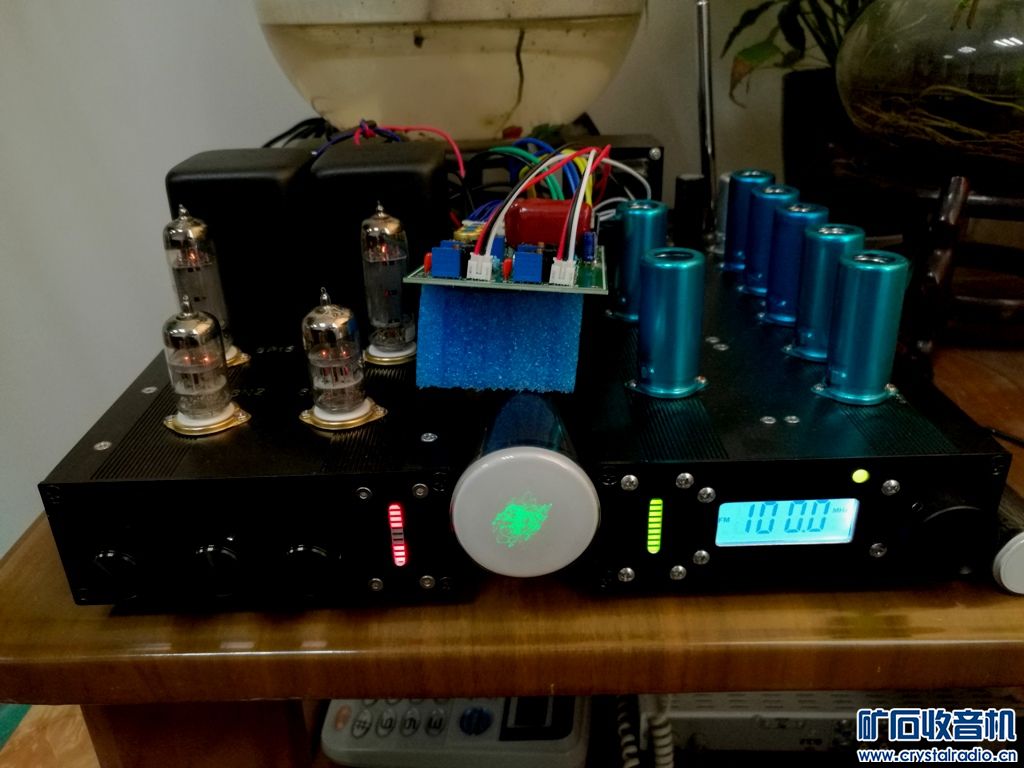

      在下通过一年多的接收机制作，特别是自仿制马兰士10B以来，对其使用的示波管立体声矢量波形监视器特别感兴趣。我想总不能仿过了就算了，把好不容易得到的一些技术及其经验，就这样烂在肚子里啊！于是，我就有了这个制作，可以说这是仿马兰士10B的成果之一，在下很愿意在这里与各位爱好者做分享，相关问题，欢迎共同探讨。

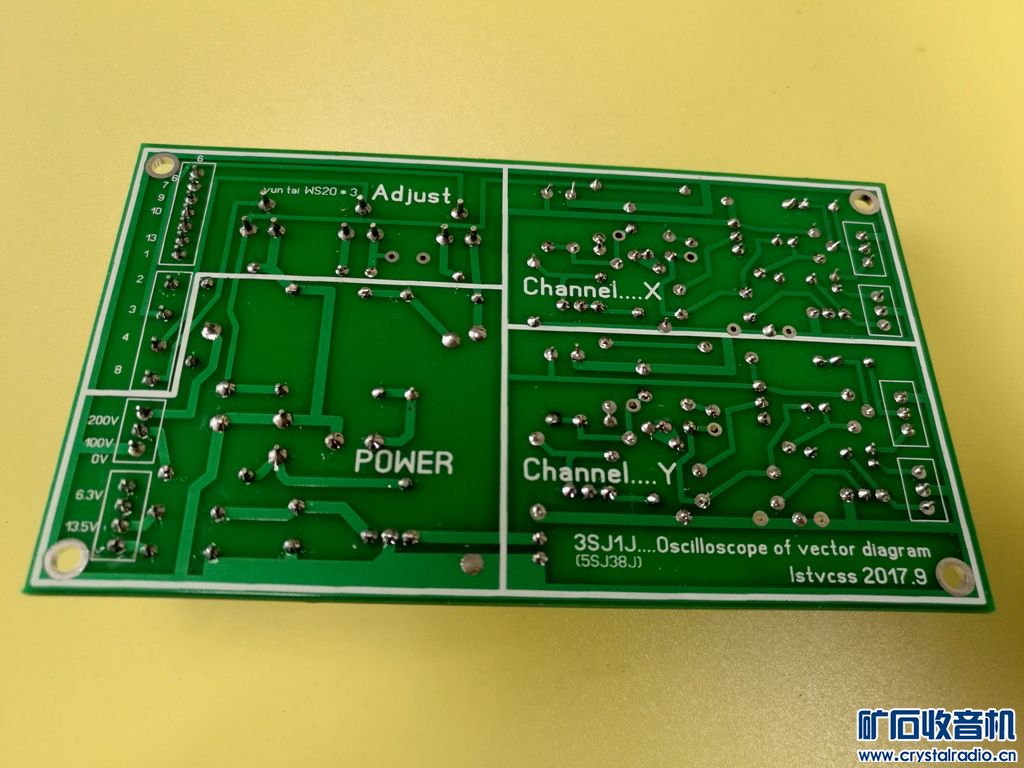

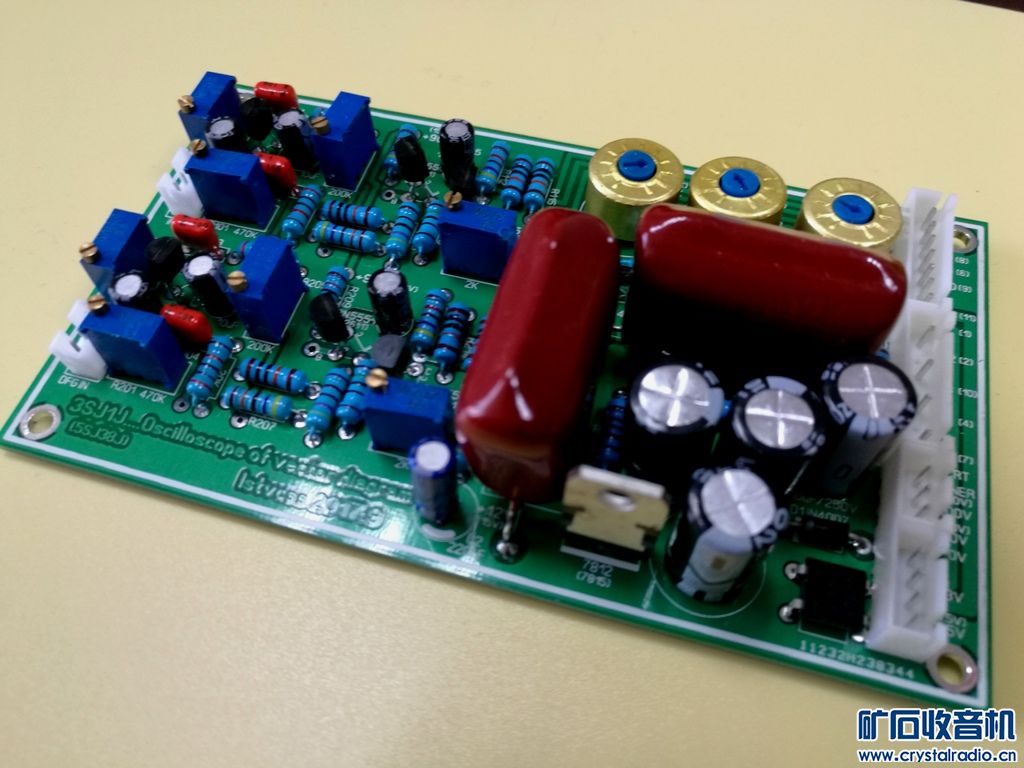

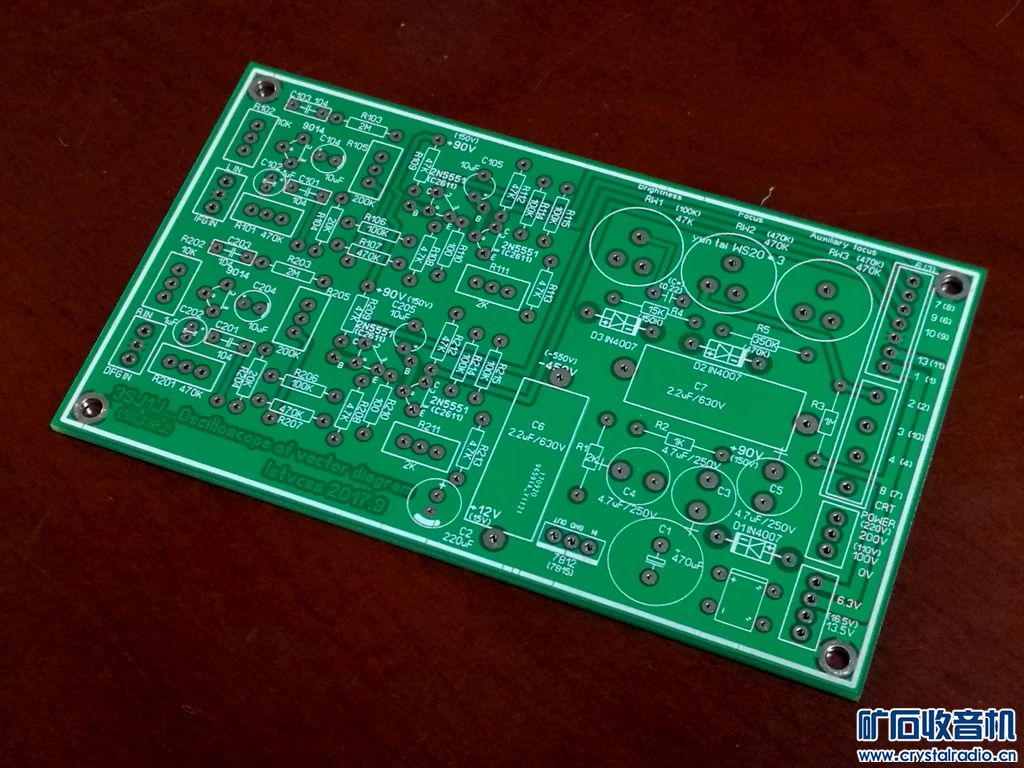

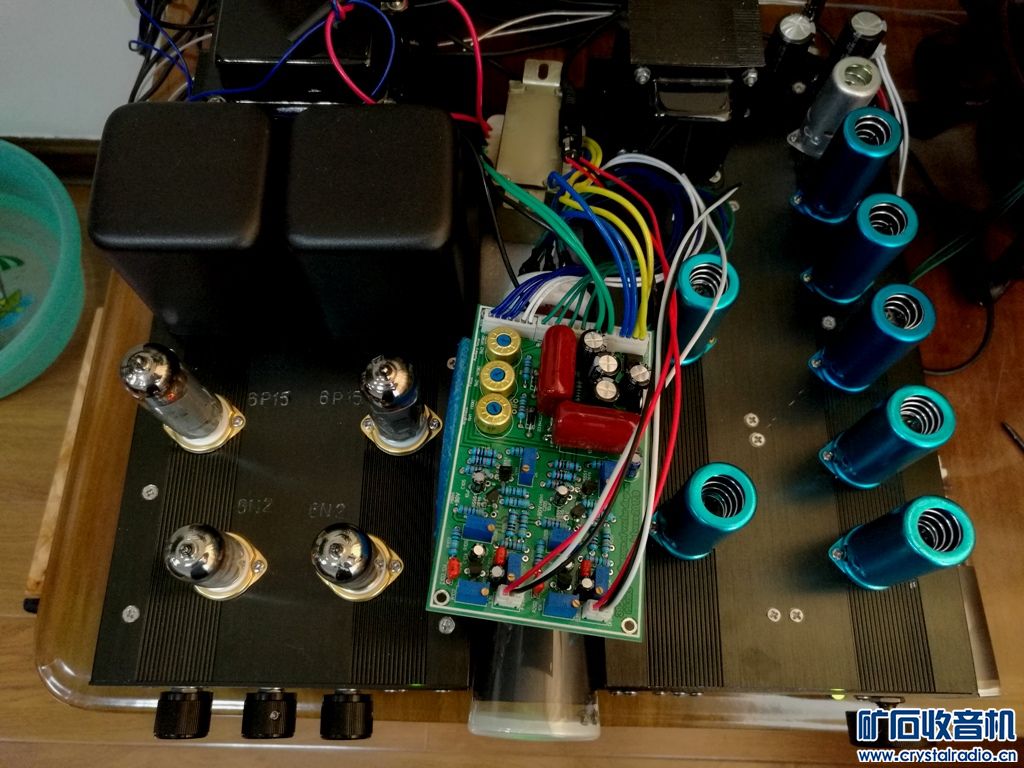

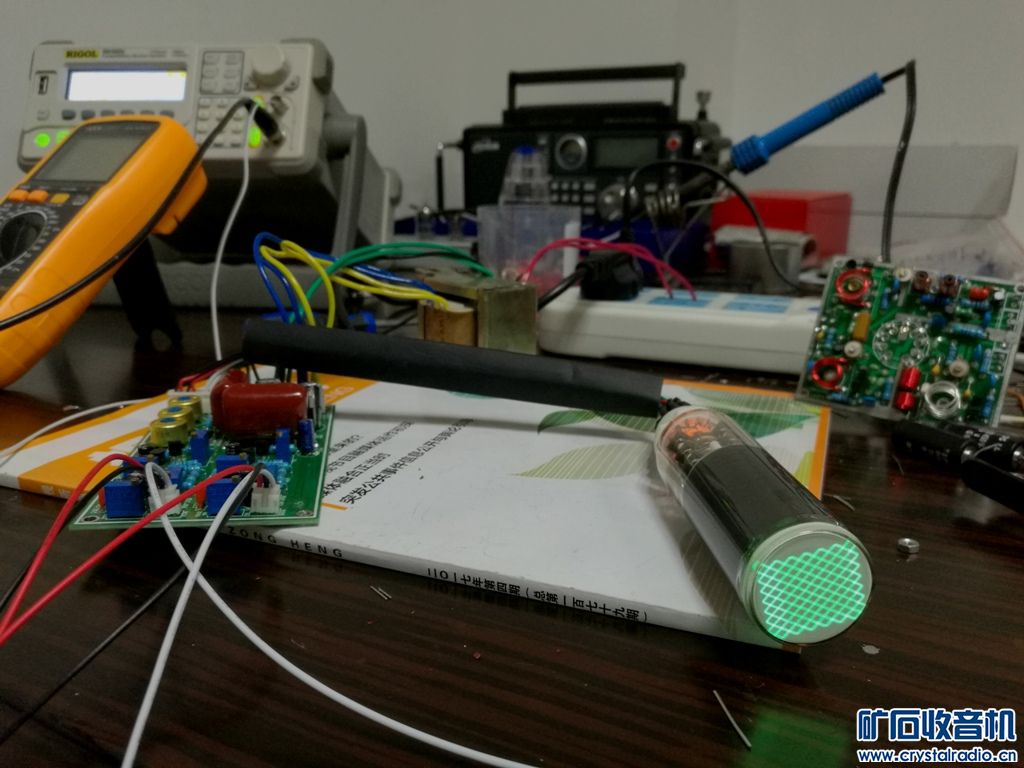

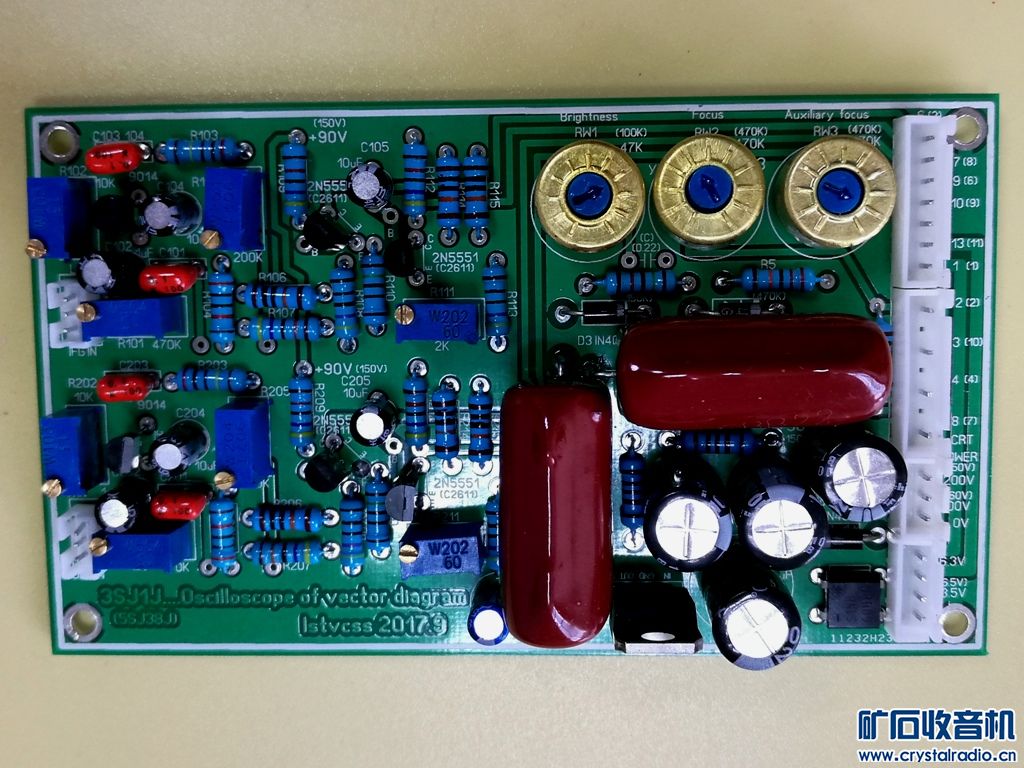

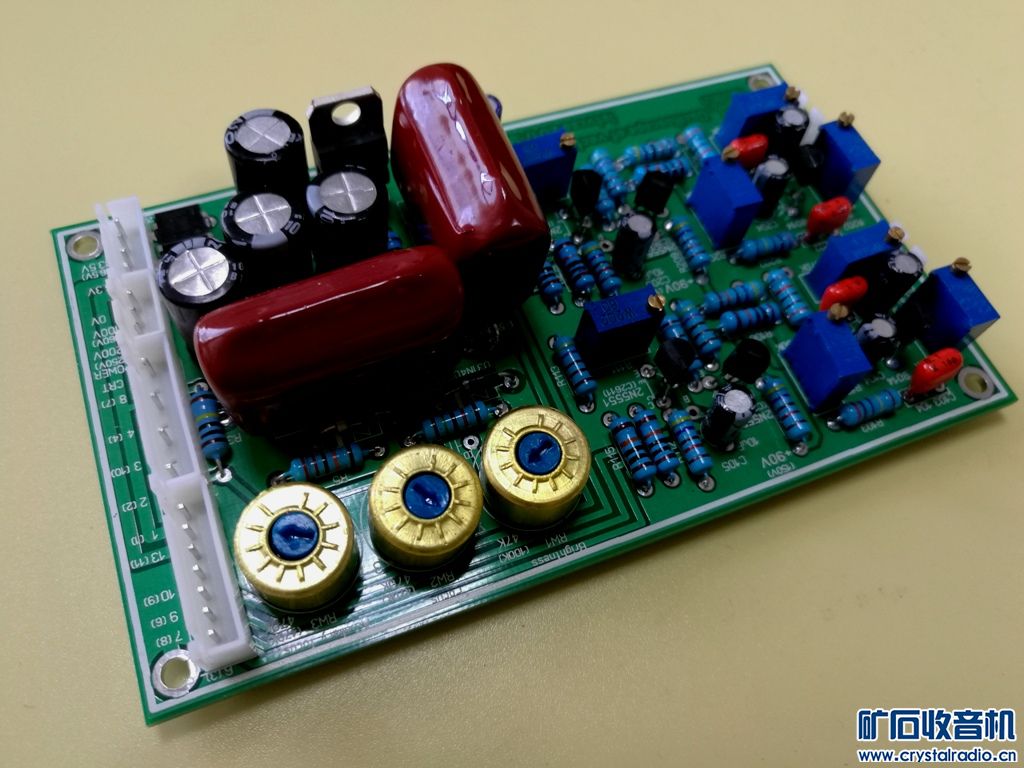

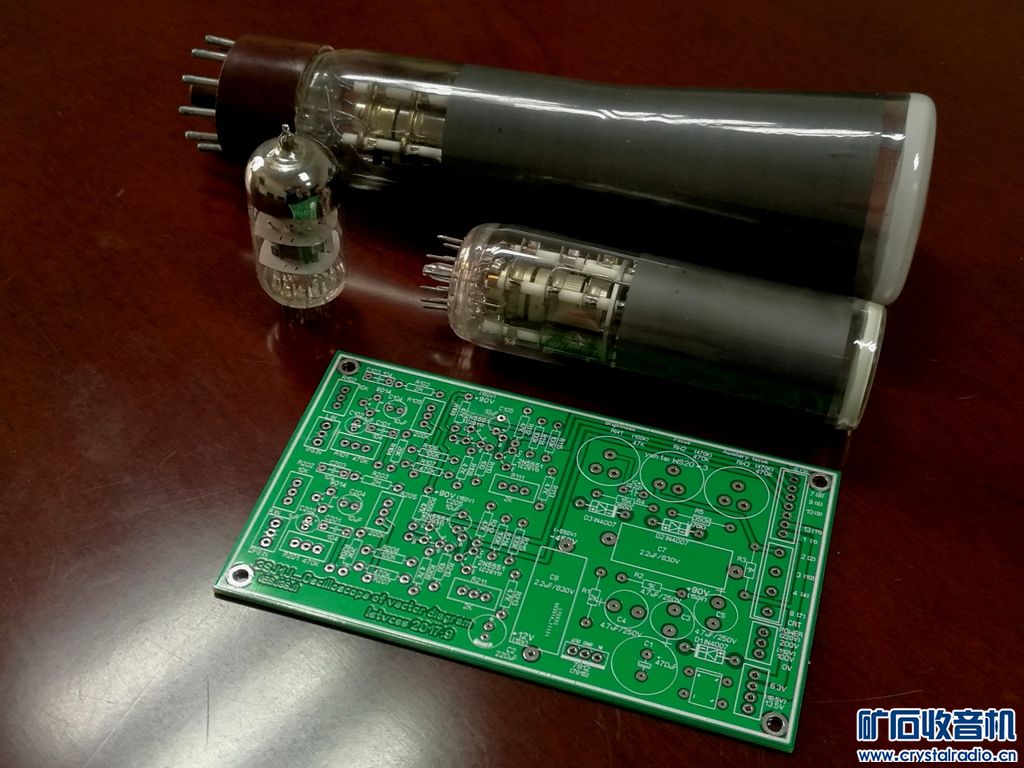

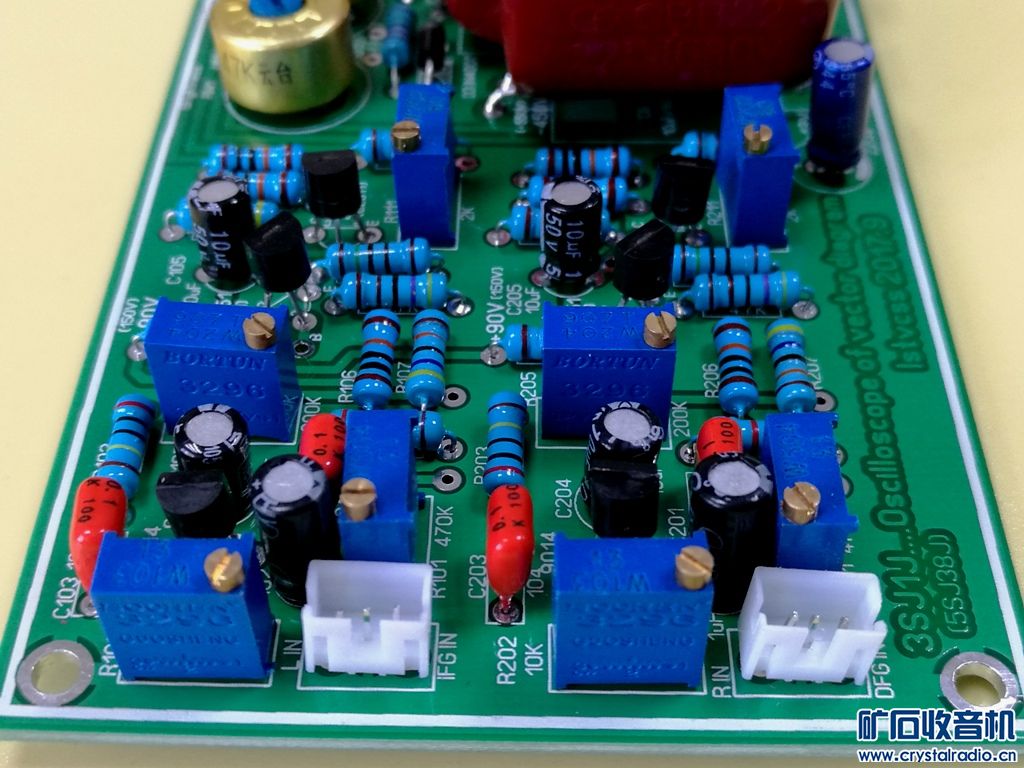

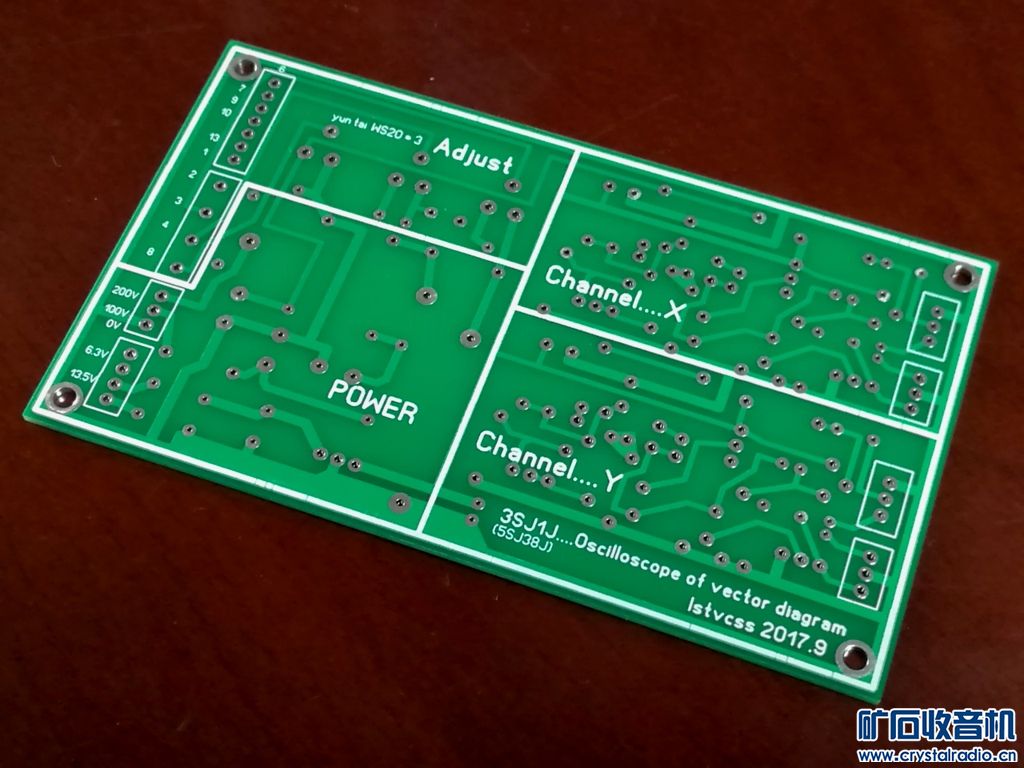

      本制作采用的是全国产器材，考虑到小形化简单化，我选用了3SJ1J和5SJ38J两种示波管，并用晶体管电路搭接驱动电路，特点是电路简洁，性能可靠，且造价低，效果好，特别适用在自制的FM立体声电子管接收机中。经过优化设计和实际连续长时间的实体电路组件的应用验证，本电路采用的“一板驱两管”方案合理可行，用同一块电路板直接驱动这两种不同型号的示波管，直接互换，效果均比较理想，爱好者可以放心尝试。

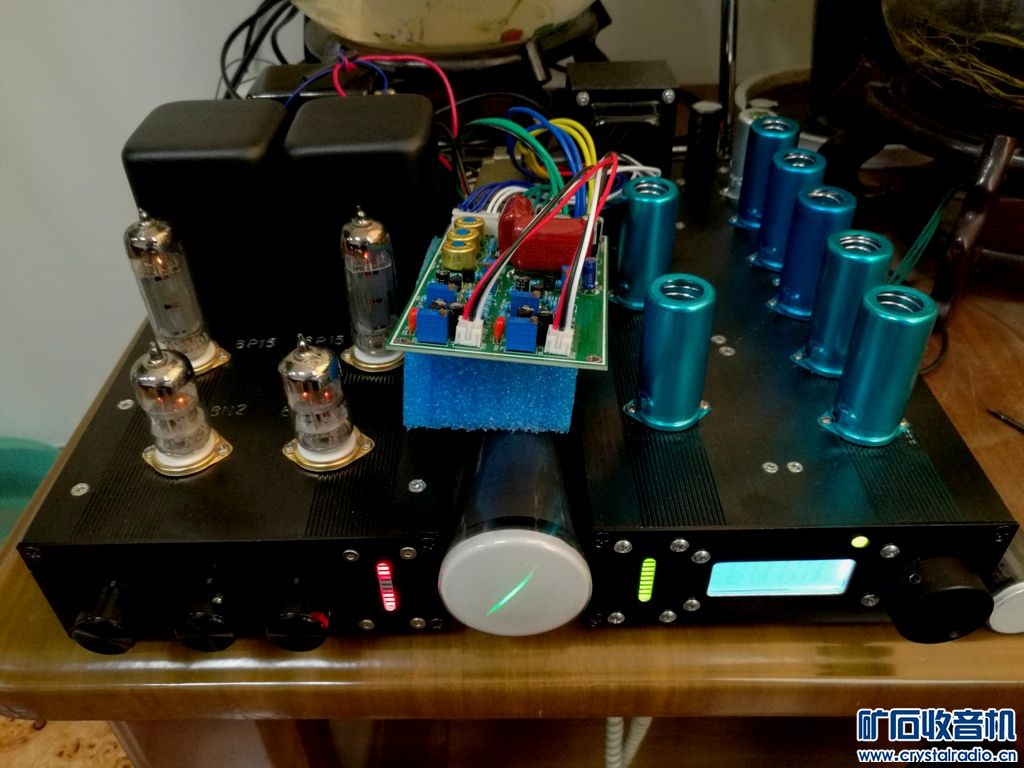

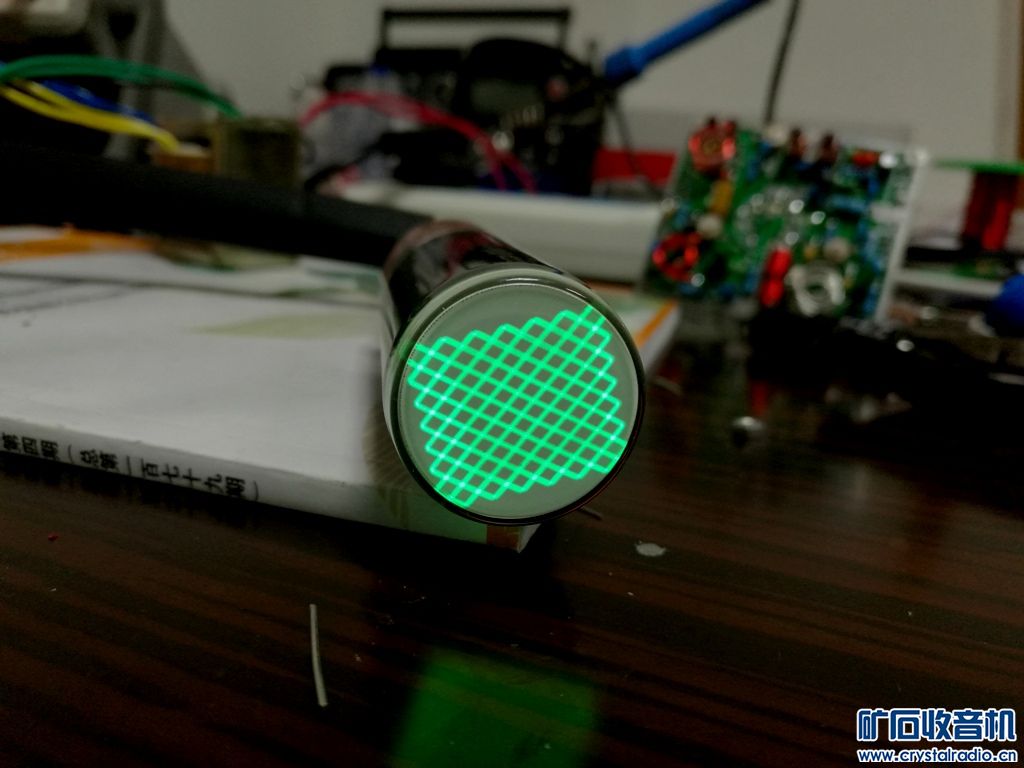

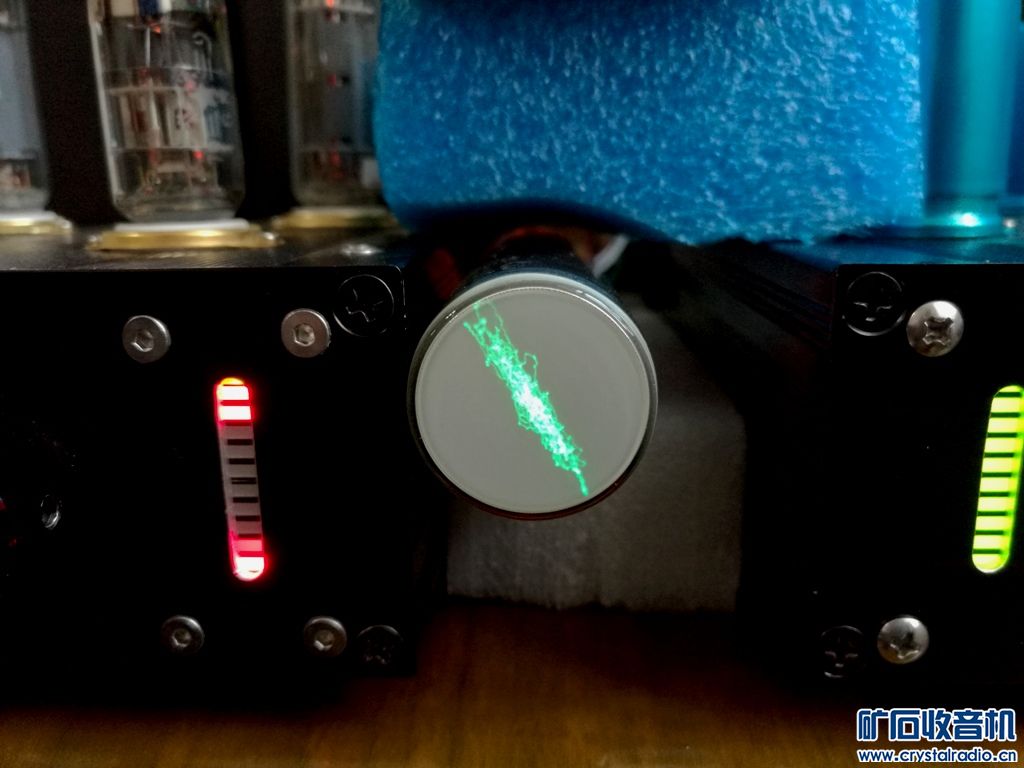

动态的收听视频：
                           1. 用3SJ1J示波管：http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1
                           2. 用5SJ38J示波管：http://v.youku.com/v_show/id_XMz ... j.8428770.3416059.1

可达

如果想显示柱状音量，不如用两个6E2。何苦大动干戈用示波管。

zxj1728

天风雪雨 发表于 2017-10-6 00:56
你问鸡能不能生个鸭蛋出来，鸡会回答你什么？

让鸡生鸭蛋是违背自然规律，生出来也是个杂种。示波管出其他的图形就是小儿科啦，加一套视频、同步电路还会当电视看呢，奇怪吗，

老邓

lstvcss 发表于 2017-9-27 22:49
已有套件（含示波管），现已分享完了。国庆节后，将视需求再版，站内私信联系。

“大师”又出新招（爪）了，是不是占有的东西太多了家里放不下啦？想方设法都想弄点钱来花！
但是，你会受到大多数收音机爱好者的鄙视！尼玛做一个在收音机上背个示波管这种不伦不类的东西，自认为是高手？还出套件？
这些鬼都知道的把戏请你还是少玩点为好！！
我是不会回贴的！因为我看不起你！

如风-如雨

建议群主提供套件！

尼摩船长

看着不错啊

7ipo

成品板要2套，谢谢

lstvcss

bjadsl 发表于 2017-9-27 15:37
楼主你先在图片上出来的不是李沙育图形啊

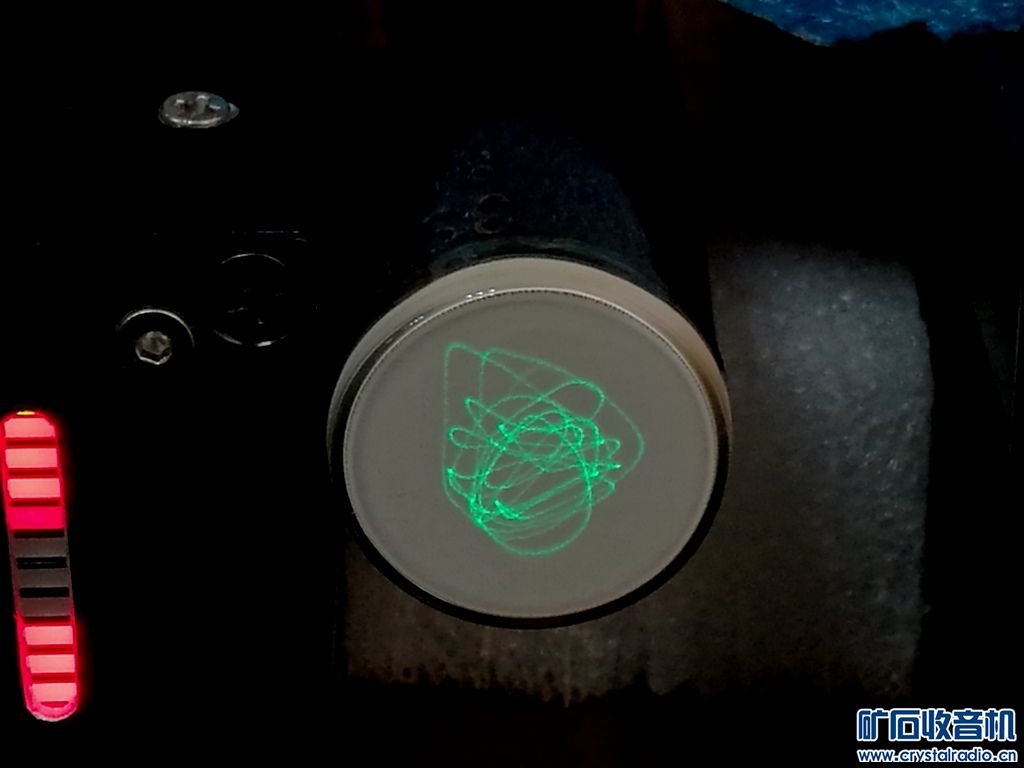

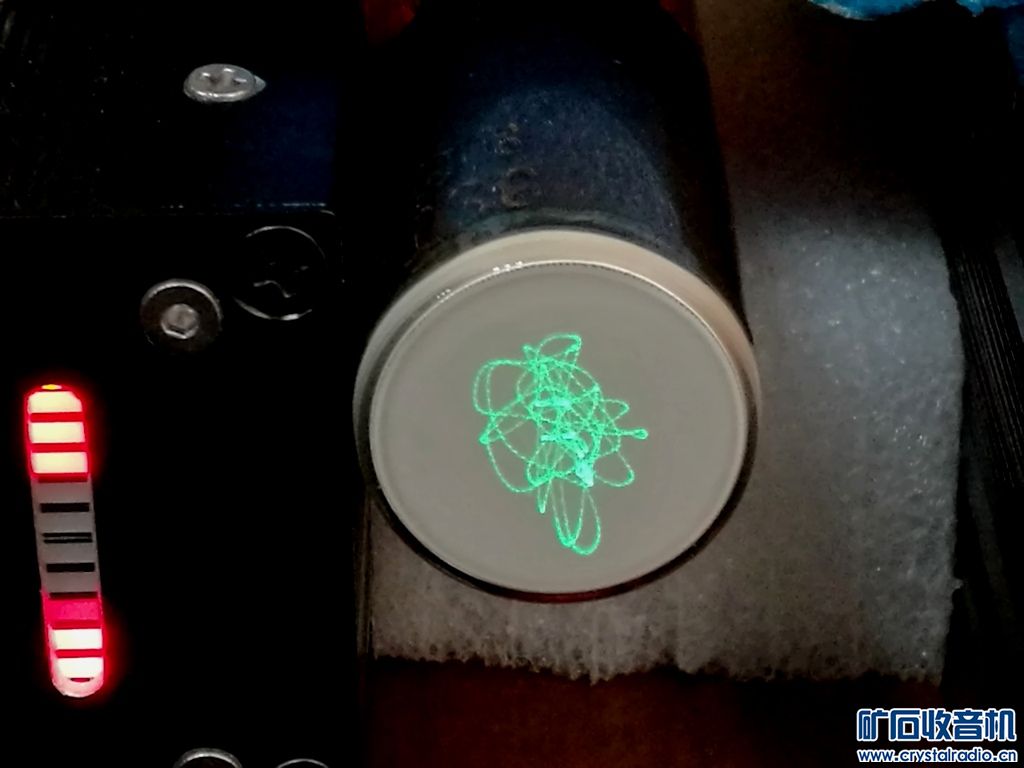

不是李莎育图形，难道是老陈图形吗？ ，这是动态的李莎育图形。
