电台供电用的电动发电机——吃拉滚

fjzxx46

今天没事，翻翻就资料。找出来这个“电动发电机”。
2009年购于本坛。

是给电子管设备（电台) 供应高压用的。至于灯丝电压，那就直接用蓄电池啦。
——用蓄电池给它的电动机部分供电，运转，带动同一机壳内的发电机，发出直流高压
——故而俗称“吃拉滚”
——一边吃一边拉
~~嘿嘿，很形象哦。

看图

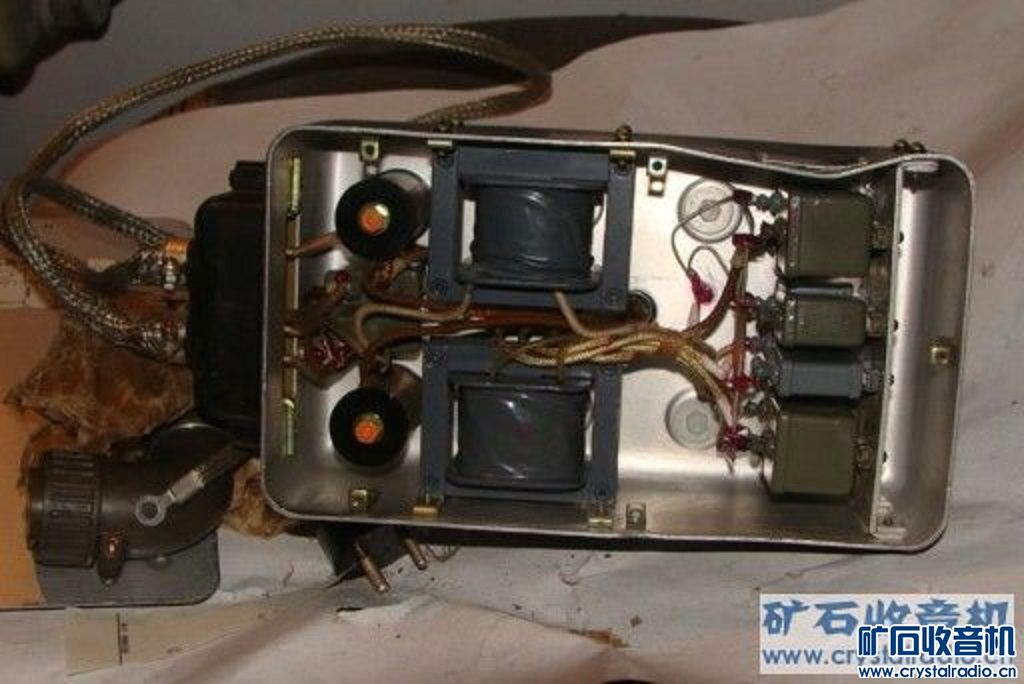

底部

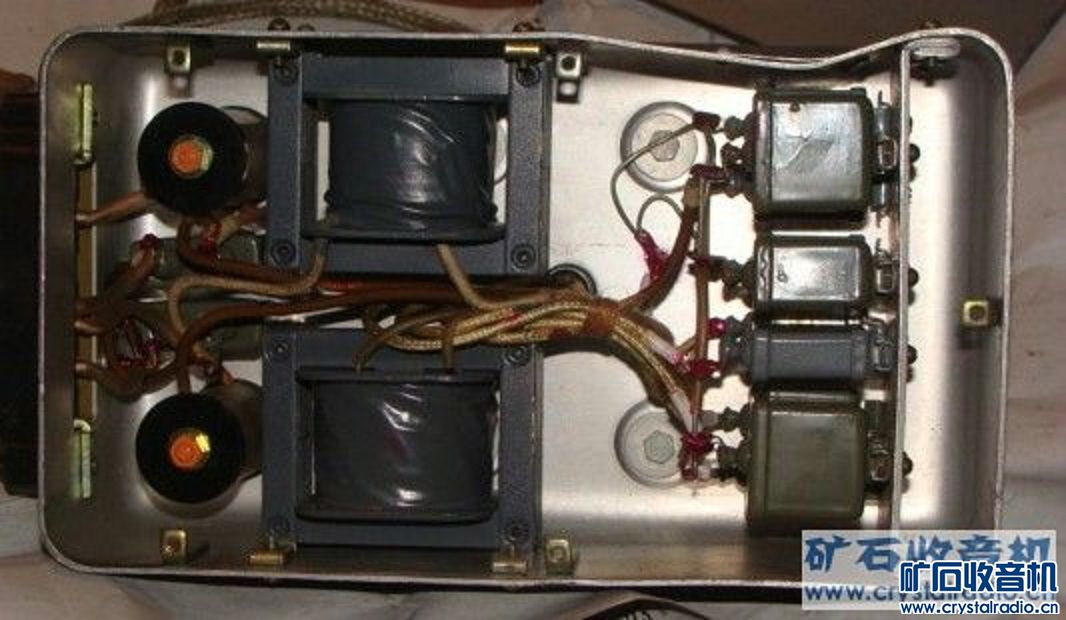

特写

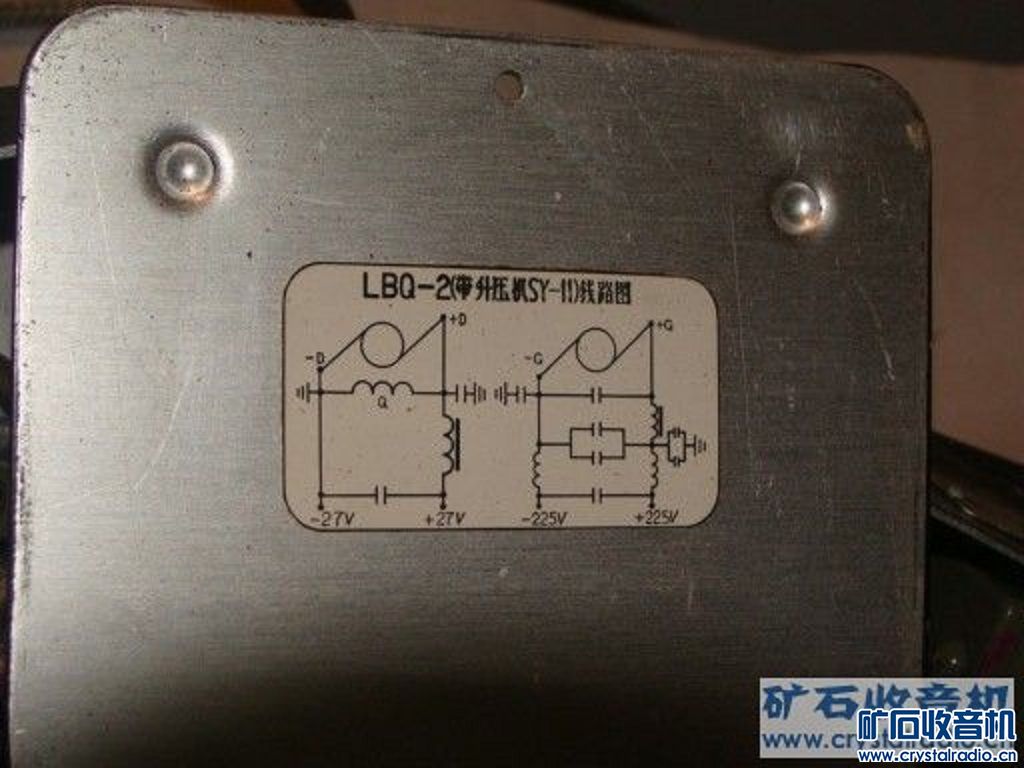

原理图

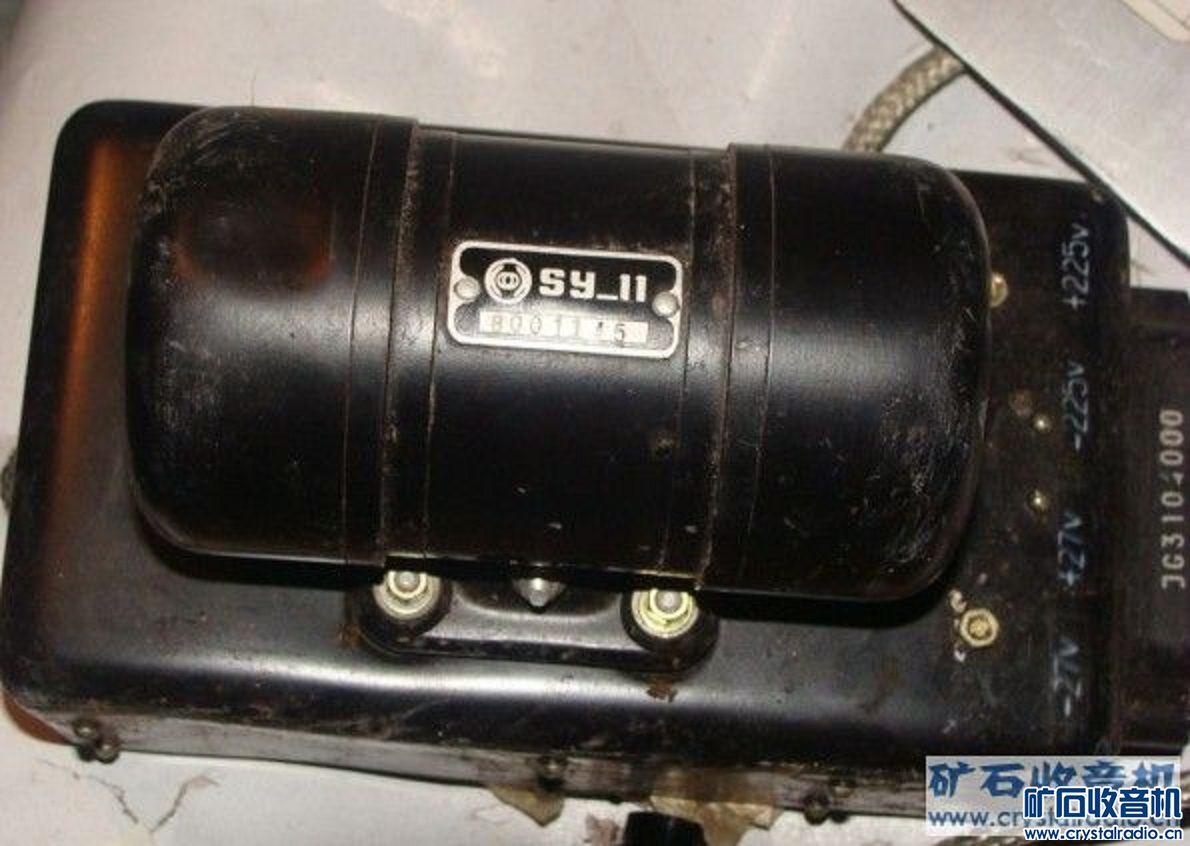

电机外观

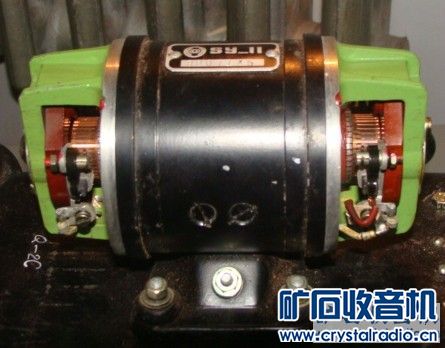

打开两个端盖

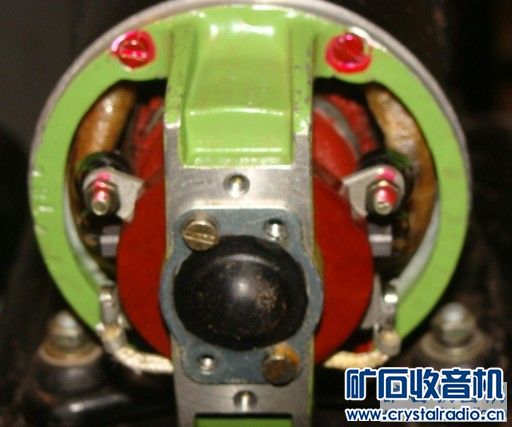

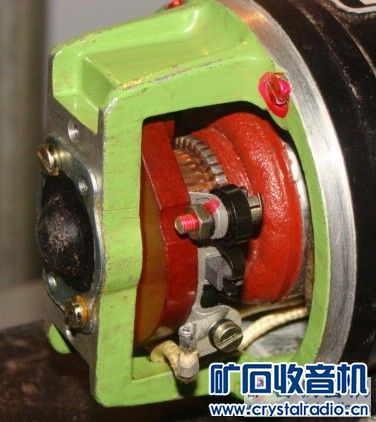

细看

fjzxx46

这个吃拉滚是很小型的，高压不高只有200多V。大个的有500多V的。

    “文革”那时候时兴“广播车”。那時还没有晶体管扩大机，广播车都是用的电影发电机给电子管扩音机供电，车内噪音极大，放出来的声音也是“突突突”的。
   1967年初我的同学王世光在前门外大栅栏旧货店看到了一台大个的吃拉滚，高压500V的，立马买了回来，用它改造了广播车，实现了车内无噪音。把其他学校的广播车都比下去了。

见这儿：http://www.crystalradio.cn/forum ... page%3D1&page=2（文革时期的车载扩音机怎样供电？ ）
18楼
。。。。直流24V输入，直流500V输出。改装150W扩大机－－用6V电瓶供灯丝，电动发电机供高压，7个4.5V干电池串连供807管栅负压。带4个25W喇叭。一直用到1968年。

双楼小虫

感谢分享，长知识了

fjzxx46

xingyu 发表于 2017-9-24 17:05
这个还头回见，谢谢张老。

谢谢观看~~

fangxin

一个直流电动机带个直流发电机，70年代，这个很常见

首阳山人

我的理解是一个电机两组线圈，各持其责。不知道对不对。

山东济南人

fjzxx46 发表于 2017-9-24 17:35
这个吃拉滚是很小型的，高压不高只有200多V。大个的有500多V的。

    “文革”那时候时兴“广播车”。那 ...

真实名孑叫变流器,我存有5台,,,,,,,,,,500v的

可达

附带的扼流圈和电容两组滤波器好像是消除火花干扰用的？

ljd130

长见识了，，

sunstar126

机械逆变器，当时如果有电子的逆变器就牛比了

看风者

我原来也有一个！废旧飞机上拆的，自觉无用！卖废铁了！

fjzxx46

可达 发表于 2017-9-24 21:23
附带的扼流圈和电容两组滤波器好像是消除火花干扰用的？

应该是的，电台用的，防止干扰非常重要。

fjzxx46

首阳山人 发表于 2017-9-24 21:09
我的理解是一个电机两组线圈，各持其责。不知道对不对。

是的，共用用一个励磁系统，转子中镶嵌了两套线圈。

fjzxx46

山东济南人 发表于 2017-9-24 21:12
真实名孑叫变流器,我存有5台,,,,,,,,,,500v的

哇，5台，厉害。
