GRUNDIG KS-650U 型 9 灯 4 波段收音电唱机


提起根德 （ Grundig ） 这个牌子，相信很多无线电爱好者都耳熟能详。 根据 Vitor Oliveira 为无线电博物馆 （ Radiomuseum.org ） 所写的资料，首先简单地介绍一下根德公司的历史。

在 1945 年，德国的无线电经销商马克思. 根德 （ Max Grundig ） 生产了他最初的两种仪器： Tubatest 电子管测试仪和 Novatest 测试设备。

1946 年他的收音机套件 Heinzelmann 问世。这套件只有一个调谐回路 （ one tuned circuit ），可以收听短波、中波和长波。它成了最畅销的产品，并在 1947 年大量生产。由于 Heinzelmann 非常成功，随即建立了第一座工厂大厦。

1948 年的货币改革带来了稳定的经济环境，对消费品有庞大的需求。根德制造了他第一台完整的收音机 Weltklang。四灯六个调谐电路，确保了良好的接收。

1949 年根德制造了第 150,000 个收音机。

公司不断成长，建立了办公大楼和三层楼的生产线。新产品 186 B/GW 诞生。这是一种无以名状的手提箱式收音机 ，就是一个收音机装在一个箱子里。

一年之后，现在称为 Grundig Boy 的收音机开始冲击市场。

1950 年，成千的工人开始在新的装配大楼工作。VHF 频段引进德国，给工业界提出新的需求。根德在市场推出 380 W。这种超外差式收音机有 7 个 AM 电路和 8 个 FM 电路，首创了琴键式波段转换开关。

1951 年，一座新的工厂预定用于制造第一台电视机。根德成为欧洲最大的无线电制造厂，并开始出产 Reporter 300 磁带录音带。

这一时期的经济奇迹使路上的汽车急剧增加。根德又为汽车生产了 Autosuper 248，让人们开车的时候能够欣赏音乐和娱乐节目。

1952 年 12 月 25 日，德国第一个电视频道开始广播。这意味着也需要制造电视机了。在精深的研究之后，根德向市场推出 FS 080 电视机。

同年第一部手提式磁带录音机 Reporter 500 L 问世。它的技术指标是：速度每秒 19 cm，频率响应 50 Hz 至 10 kHz，内置放大器和扬声器。

在 1953 年，虽然电视是关注的焦点，大部分电视机仍然太贵了，价钱远远超过 1,000 马克。根德的台式电视接收机 210 则是可以接受的 998 马克，有 14 英寸屏幕。

Heinzelmann 1 电钟收音机原本是为厨房设计的，几种厨房电器设备可以由它的定时器控制。后来这东西才变成所谓 “收音机闹钟” 进入卧室。

1954 年，VHF 无线电为音响质量打开新领域，开始了 3D 立体声广播。有 5 个扬声器的根德 5050W/3 D 是这个时期的顶级家庭设备。它有 11 个 AM 和 FM 电路，接收 VHF 和接收长中短波同样出色。

Stenorette A 则是根德的第一部听写器材，由于它特别的绿色，被人们取了一个 “树蛙” 的绰号。

直到 1979 年 Philips 公司介入之前，根德都是一家独立的公司。1984 年根德终于被 Philips 公司全部控制。

Radiomuseum.org 列出了将近两千种不同型号的根德无线电收音机、录音机和电视机。包括一系列的 Grundig Satellit 和 Grundig Ocean Boy。


现在向大家介绍一台根德在 1965 至 1966 年生产的大型落地式 KS-650U 型电子管 9 灯 4 波段收音电唱机。

去年 6 月在 eBay 上看到一台落地式的电子管收音机，引起了我的兴趣。

由于体积庞大，运输不便而且运费昂贵，这一类旧式收音机通常乏人问津，即使是成色很好的，售价也不高。

刚好此机的主人离开我的住处只有一百多英里，有可能自己去搬运回来。 在 Radiomuseum.org 的网页上搜索资料，发现这台收音机是根德为美洲市场生产的型号，FM 波段配合美国的 88 - 108 MHz 范围 （ 欧洲是 88 - 100 MHz ），机内有八个喇叭。询问过收音机的主人，机箱的四只脚可以卸下，我能够用自己的车载运，便决定按定价买下来了。

取机的时候女主人告诉我，这台收音机是 60 年代她父亲当兵驻扎在法国的时候买的。只因为即将搬家到俄勒岗州，搬运太困难她才出让。知道我是个无线电爱好者，不是收购古董的商人，她说很高兴为这收音机找到了一个新的家，还把一套电子管磁带录音机也一起送给我了。

我告诉她，这是一台很好的电子管收音机，我能修理，将会保存自己欣赏。至于到哪一天我去见上帝了，家里的人怎样处理，我就无法保证了！

这收音机保存得很好，机箱几乎没有刮伤的痕迹。里面的零件也没有更换过。有原装的根德防尘套、收音机说明书和线路图。

正好 Radiomuseum.org 的资料库里没有这种收音机的线路图，又有爱好者为修理此机留言征求图纸，我便把几张图和照片扫描传到网页上去了。

这台收音机设计很简洁，并不华丽。两边喇叭箱的面板不像多数收音机那样开个大圆洞用喇叭布遮盖，而是挖空木板成长条状透声。 掀起收音机前面的盖版推入机顶的空间，便可以开机收听。

收音机下面是一个柜子，可以储存唱片，也可以把录音机放在里面。

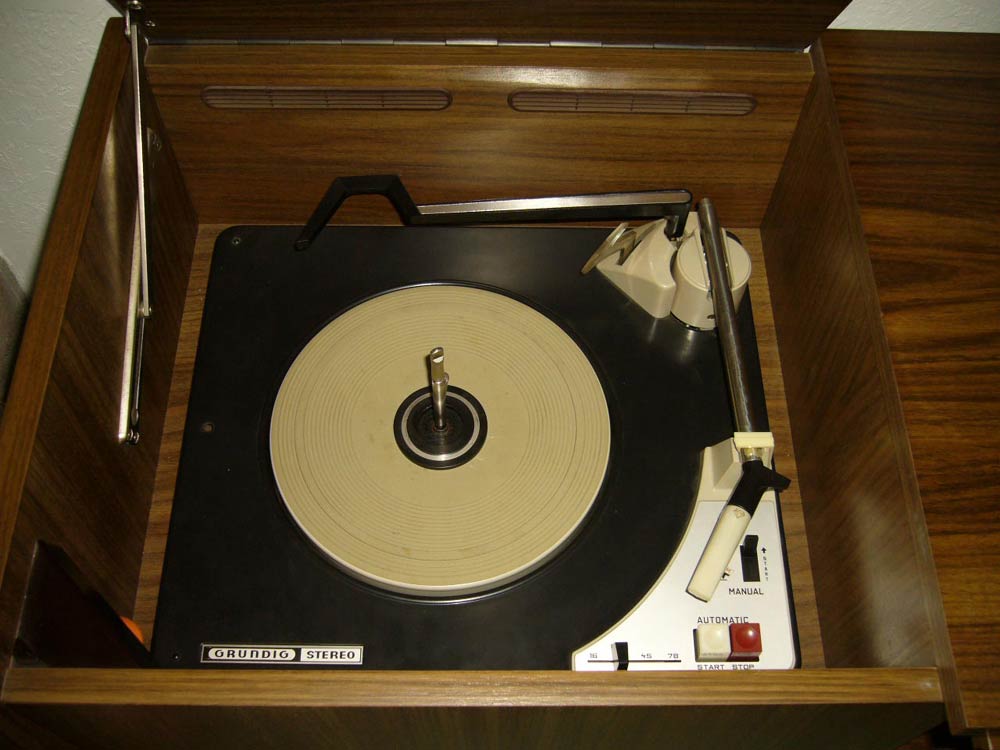

电唱机安置在左边。这是一部四速自动落碟的立体声唱机，可以使用 16、33、45 和 78 四种转速的唱片。在唱盘上面预置一叠唱片，播完一张就会自动放下，接着开始用另一张唱片。

可惜的是电唱机里面的传动胶轮磨坏变形，使唱盘转速不定，现在却很难找到修理的配件。

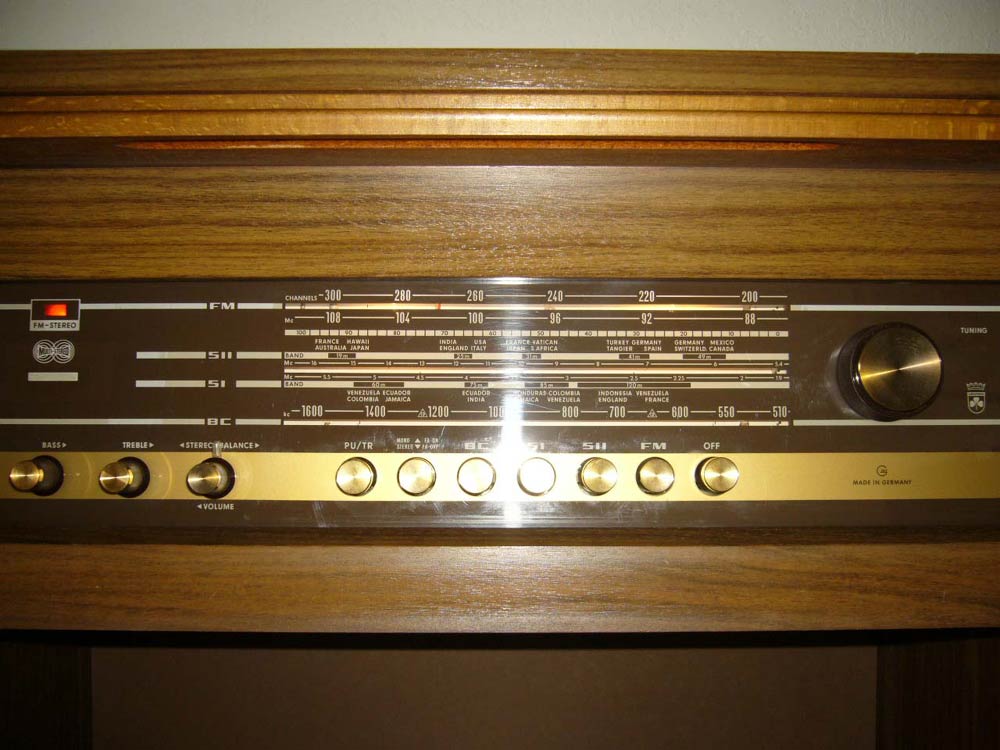

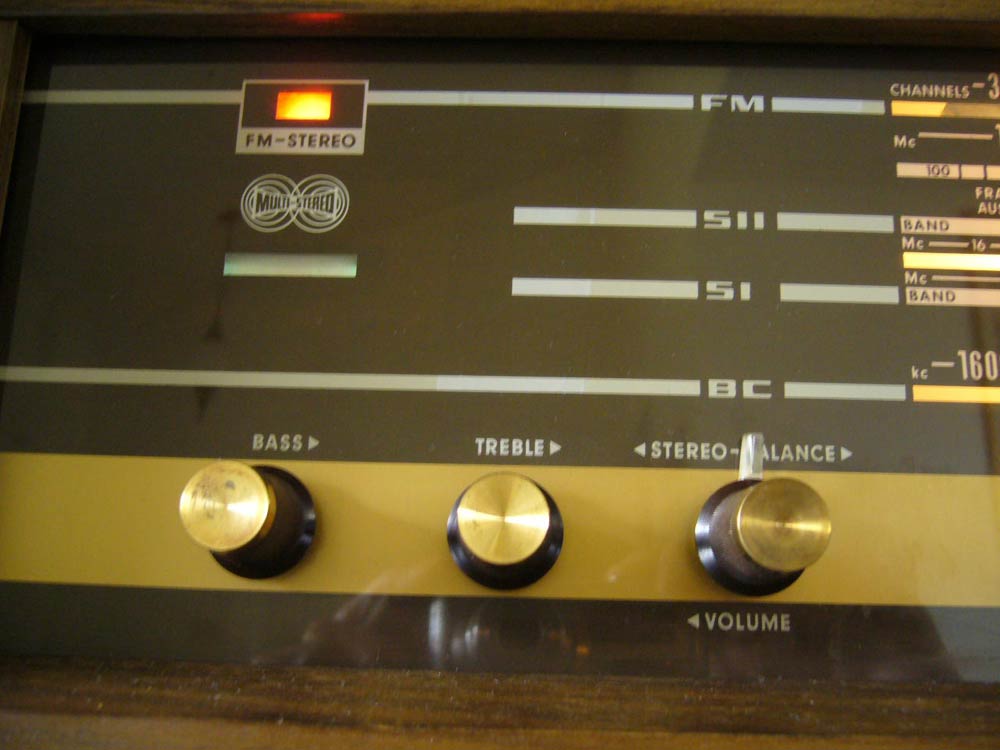

收音机有中波、两个短波段 （ 1.9 - 5.5，5.4 - 16 MHz ） 和 FM。左上角的红灯显示立体声 FM 节目。左下角三个旋钮是音量、左右声道平衡和高低音控制。中间七个按钮是电源、波段和唱机等选择开关。

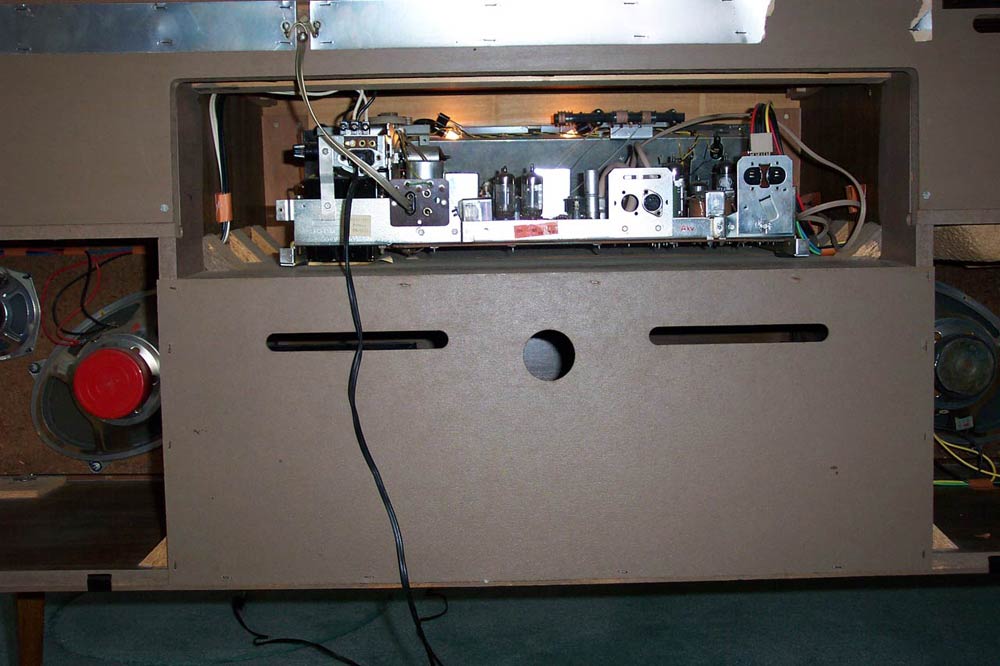

下面是收音机内部的照片。 FM铝箔天线有一边断了，只好用铝箔自己补上压紧。

这台收音机的灵敏度相当高。虽然已经是 40 高龄的老机，我完全没有触动过它的高频电路，短波仍然能收到很多电台。

最值得推荐的是功率放大级的电路。别看它只用了九个电子管： ECC85 、ECH81、 EAF801、 ECC81 、EM87、 EC92 、ECC83、 ECLL800、 ECLL800， 最后的两个 ECLL800 是很特别的三极和双五极复合管。每一个管子负担了一边声道的倒相和推挽放大，输出功率可以达到 7 W。

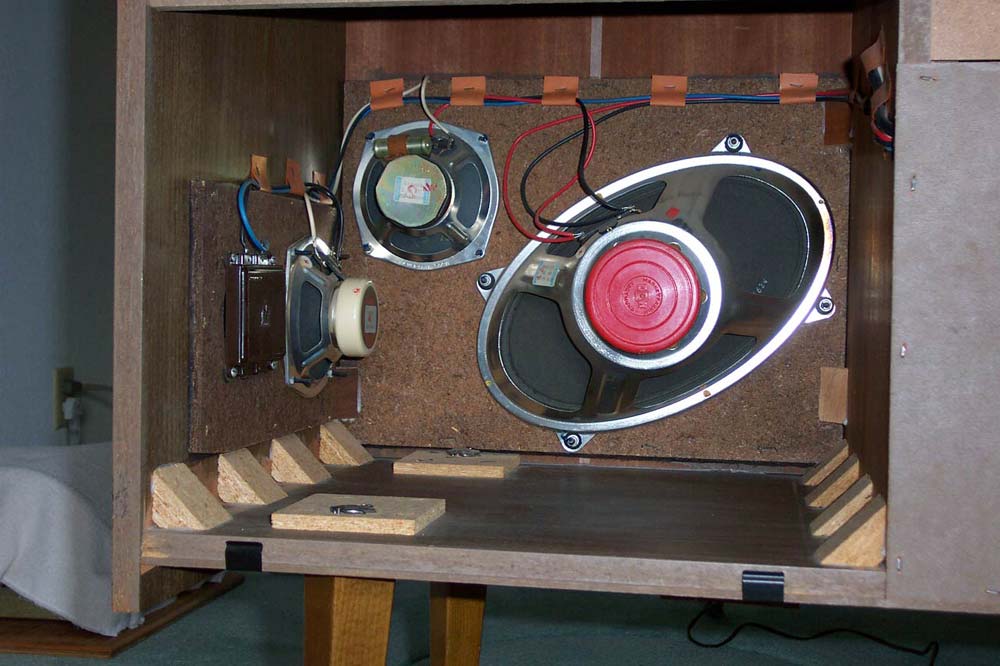

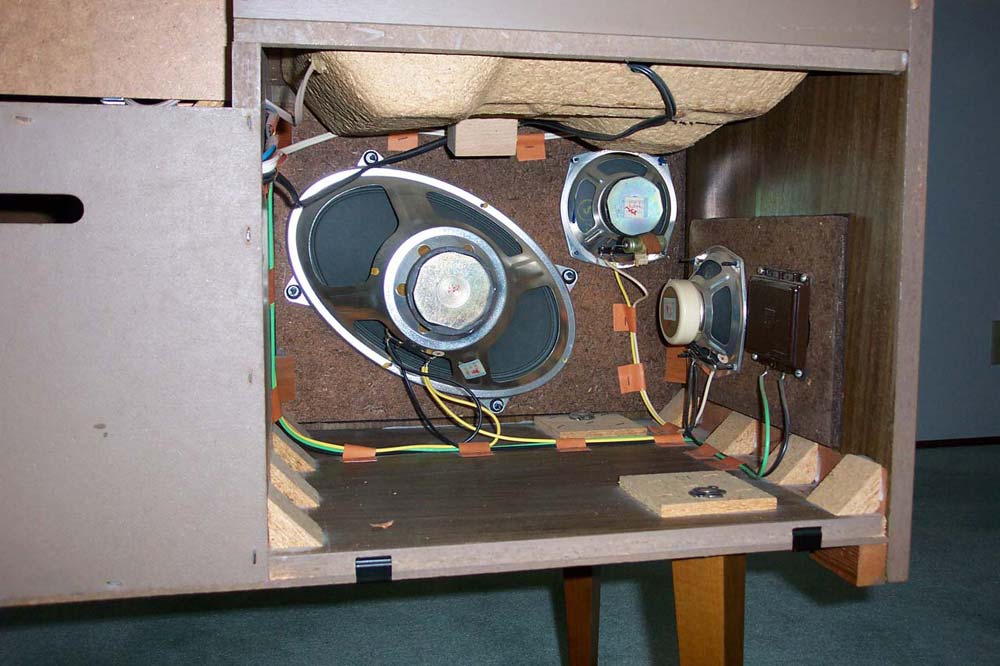

左右声道各有四个喇叭。 整台收音机的体积是 57 x 32 x 15 英寸 ，即 1448 x 813 x 381 公分。

收音机的线路图就不再详细叙述了。第三张图的上半部是电子管 FM 立体声解码器。这种电路存在的时间不长，不久就被半导体电路取代了。

由于上传图片的限制，线路图不够清晰。有兴趣的朋友可以给我短信，电邮质量比较好的图片。
