这个示波器, 带宽能有多少?

bell · 发表于 2017-8-4 12:11:34

本帖最后由 bell 于 2017-8-4 12:58 编辑

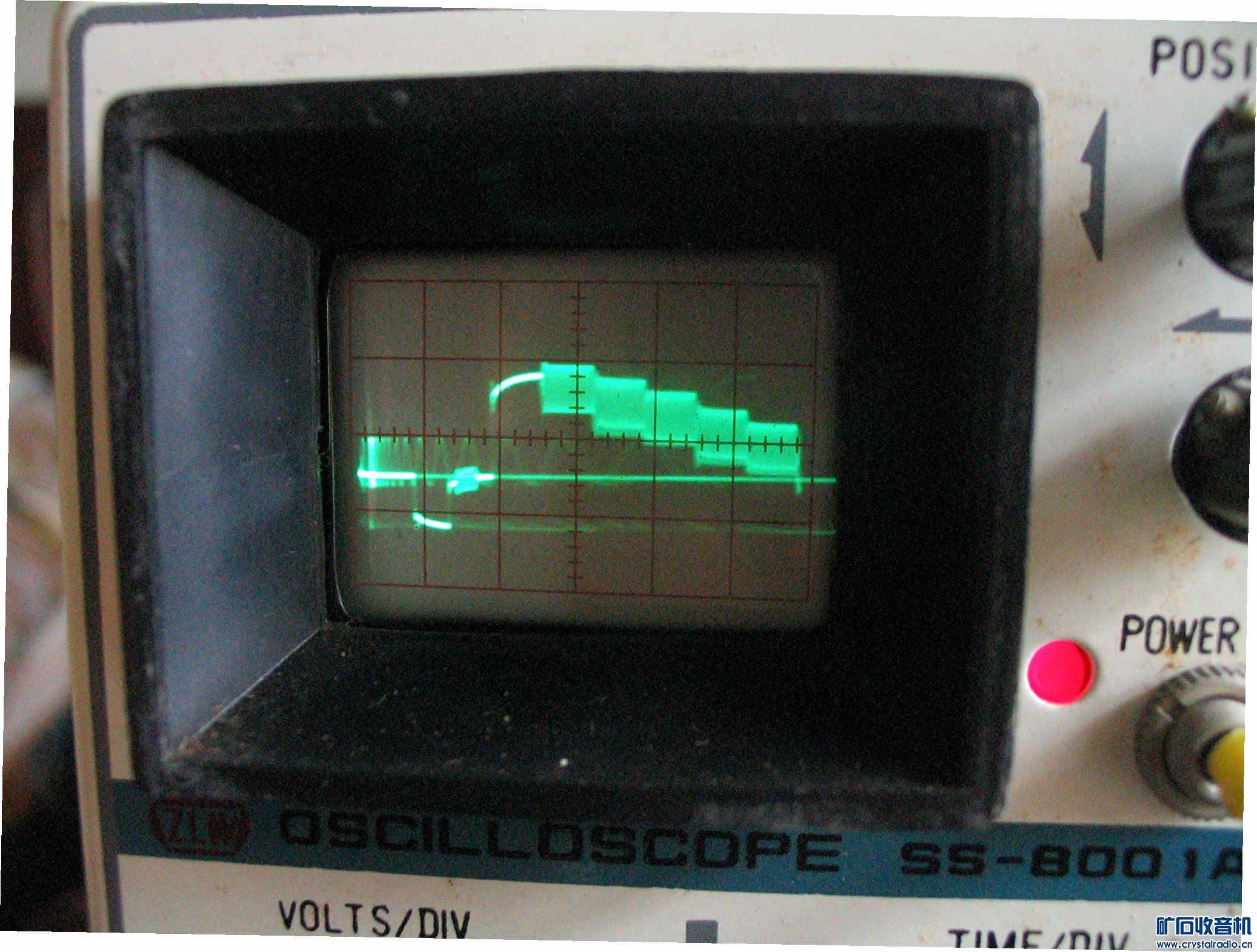

很简单的一个示波器, 看PAL 全电视信号如图:

色同步可见. 行同步前沿一塌胡涂, 能否估算一下带宽大概能有多少?

bell · 发表于 2017-8-4 12:36:42

荷塘月色 · 发表于 2017-8-4 18:19:19

不太懂，估计高不到哪里。

w6955 · 发表于 2017-8-4 18:38:03

2M-5M 样子，前沿失真可能与探头补偿未调好有关，就是2M也不会坏到那个样子。

维修老菜 · 发表于 2017-8-4 21:41:42

6M的视频信号，应该没问题，楼主输入探头没调好

温暖的水 · 发表于 2017-8-4 22:19:12

SS-8001A,好像是单踪1M的微型示波器

Tong · 发表于 2017-8-5 08:57:37

“SS-8001A,好像是单踪1M的微型示波器”
太老了，当古懂还差不多

bell · 发表于 2017-8-5 11:18:35

w6955 发表于 2017-8-4 18:38
2M-5M 样子，前沿失真可能与探头补偿未调好有关，就是2M也不会坏到那个样子。

有道理! 待试一试!!

大灰狼dhl · 发表于 2017-8-5 14:00:28

这玩意还不如ST16电子管示波器。

Tong · 发表于 2017-8-21 11:55:52

"这个示波器, 带宽能有多少?"
F=1/0.3uS=3.3M

雪冬 · 发表于 2017-8-21 12:55:45

看面板的话, T=1us/div , f=1/T=1MHz.

往事已去 · 发表于 2017-8-24 07:46:01

不能看行同步，我看过电视机的视频输出，接的是有线电视，不同频道行同步大小不一，说明不了问题
