求松下R-317电路图

我心伤悲

前年收台贴吧朋友的松下11管收音机——R317,没图纸。恳请各位高人、前辈赏图，谢谢！

kunlun

http://www.radiomuseum.org/r/panasonic_r_317.html
您自己下载吧，我就不下载再传了，我下载就有我的邮箱的水印

我心伤悲

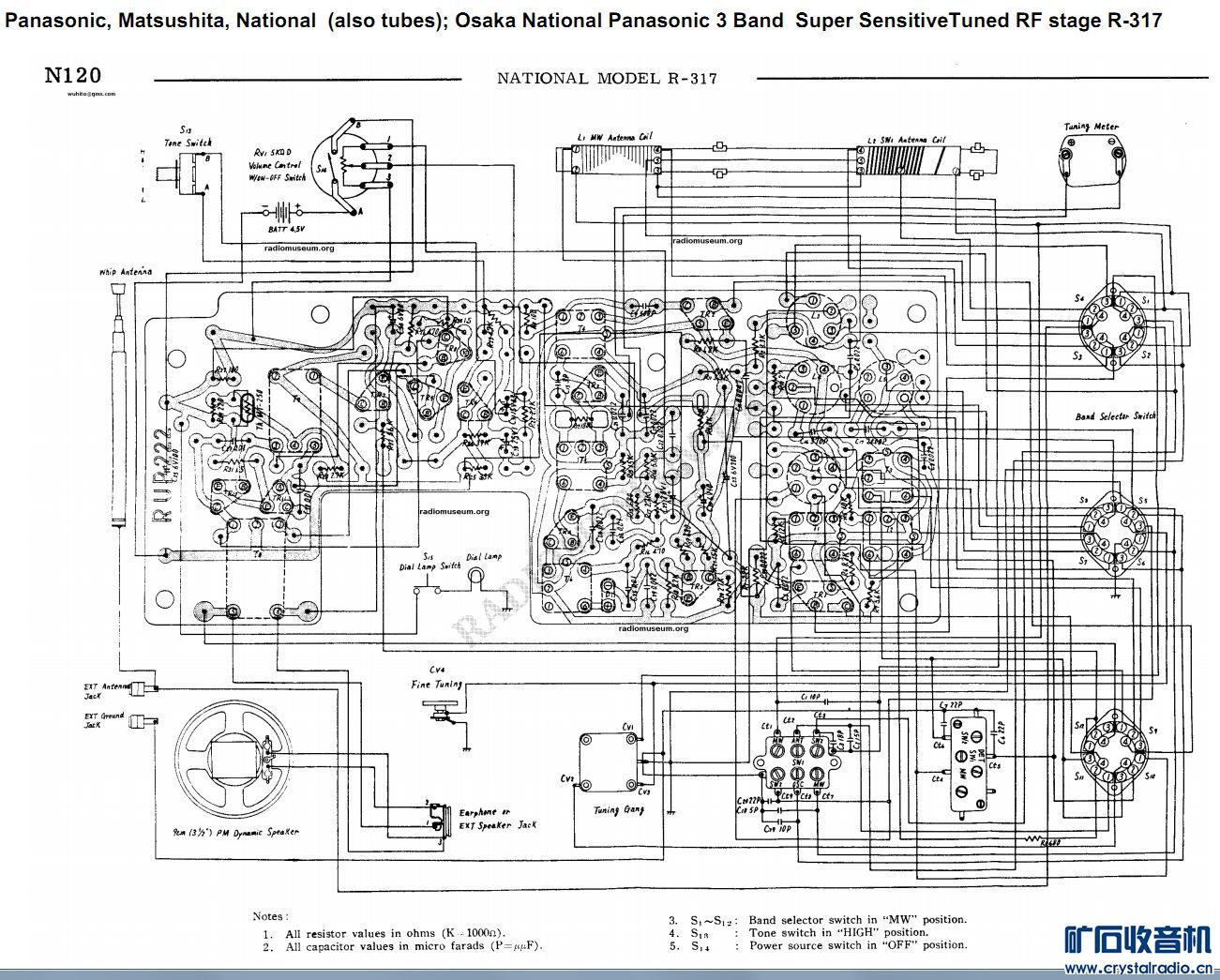

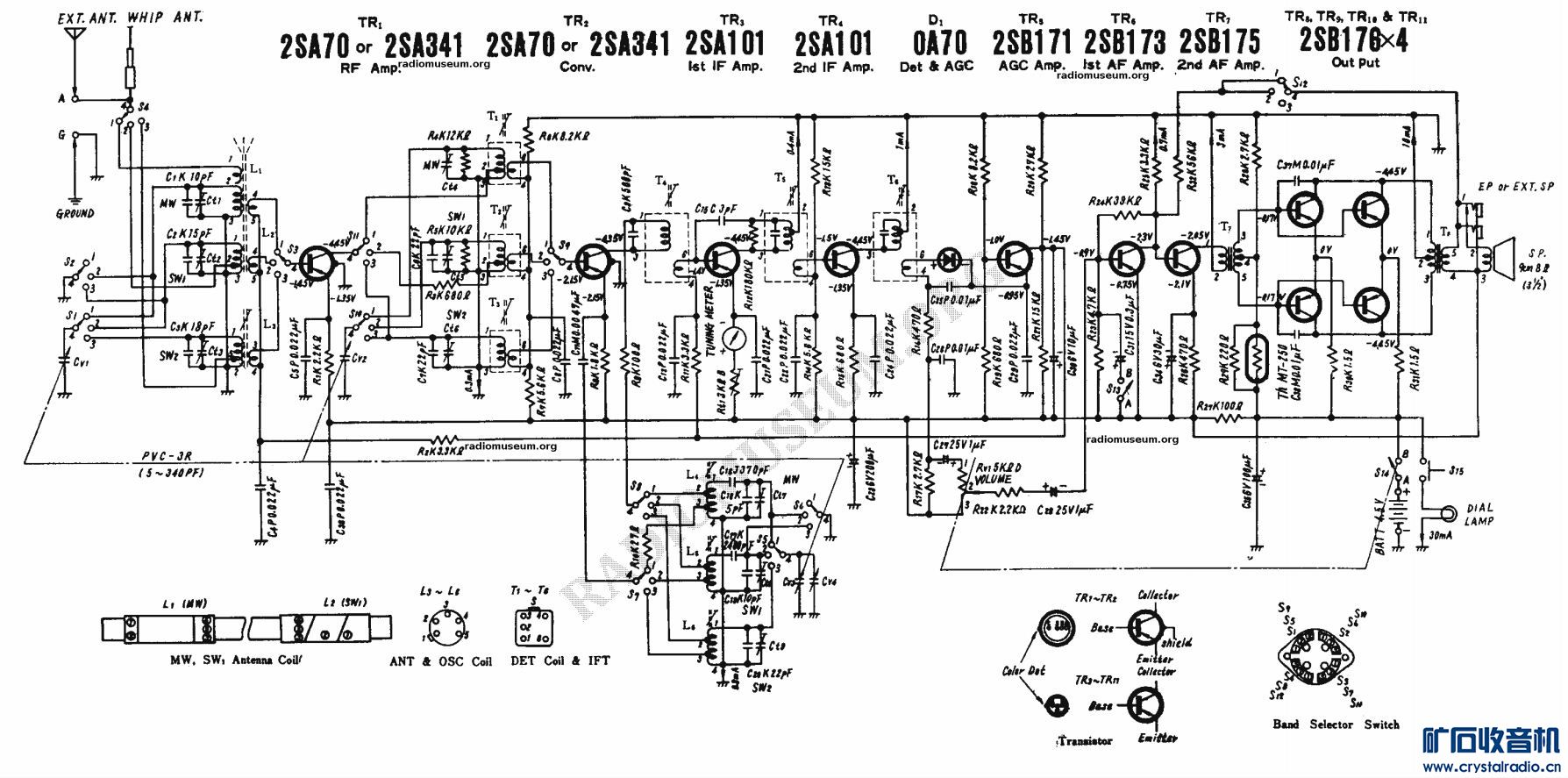

两张还算过得去的截图，两份可打印的PDF。
看看国外老机修理的条件：可打印的电路图。不少有详细电压标注。人家并不怕有人知道啊。怎么国产老机资料就难找？我是实用主义，到时看谁收台多？仅从外观看，160-1970年代的机器就不是国产货能相提并论的。实在是要好好思考。

dongmin

这个机器有调谐高放，但是没有独立本振，中放部分很普通，低放倒是用了6个管子。感觉还没有牡丹941的电路考究。

我心伤悲

dongmin 发表于 2017-7-26 22:34
这个机器有调谐高放，但是没有独立本振，中放部分很普通，低放倒是用了6个管子。感觉还没有牡丹941的电路考 ...

独立本振的机器还没玩过，等有机会作个比较。我是短波爱好者。
