今天见到的还未曾被使用过的YOKOGAWA(横河）指针表图片上传

奥斯卡

熟悉的小日本横河3201指针表，灵敏度高、精度高、视野宽、档位旋钮阻尼超级舒服，非一般国产指针表可比。我以前出过几块，后悔莫及，后来千方百计搞到一块，成为目前我的日用表之一。

bluesky2016

奥斯卡 发表于 2017-7-28 07:45
熟悉的小日本横河3201指针表，灵敏度高、精度高、视野宽、档位旋钮阻尼超级舒服，非一般国产指针表可比。我 ...

    大神驾到！小生顿感蓬荜生辉！ 还请多多赐教一二，小弟有个不情之请，还请大神上图一览解忧。大师高人，当不负众位坛友饥渴难耐之情！非常感谢！

east17

好表看内部图就好了

bluesky2016

east17 发表于 2017-7-28 16:41
好表看内部图就好了

    谢谢坛友的回复支持！ 好表值得期待，好文值得细读，见识开阔你的视野,开拓你的思维……

奥斯卡

bluesky2016 发表于 2017-7-28 10:47
大神驾到！小生顿感蓬荜生辉！ 还请多多赐教一二，小弟有个不情之请，还请大神上图一览解忧 ...

共同交流而已！

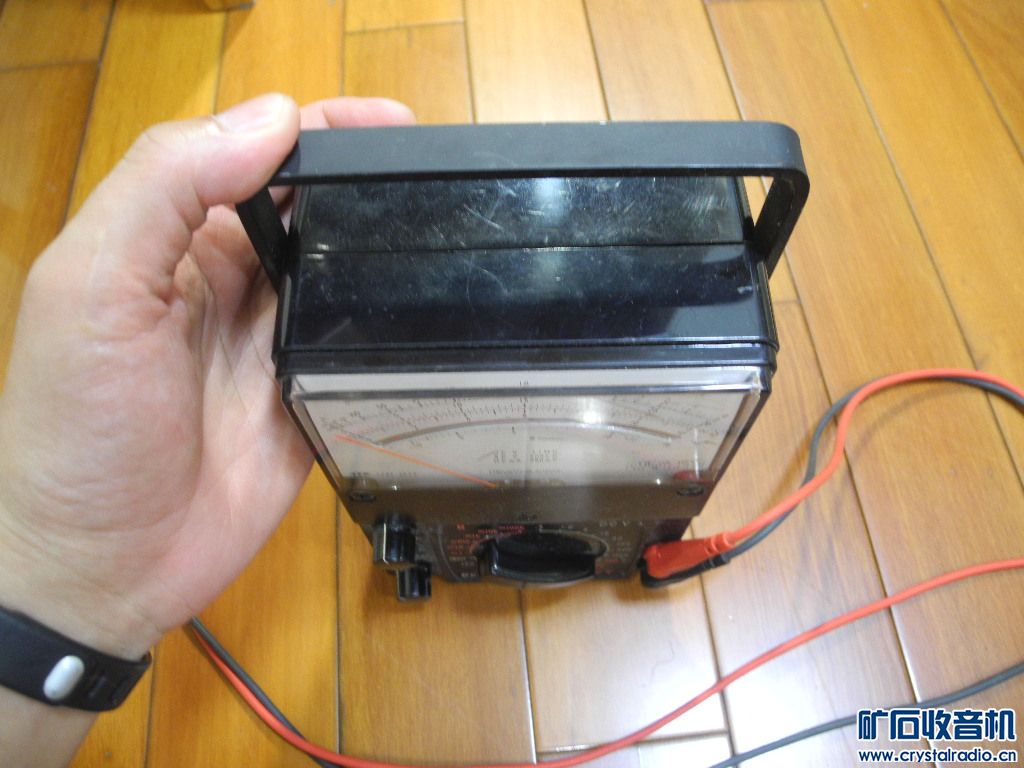

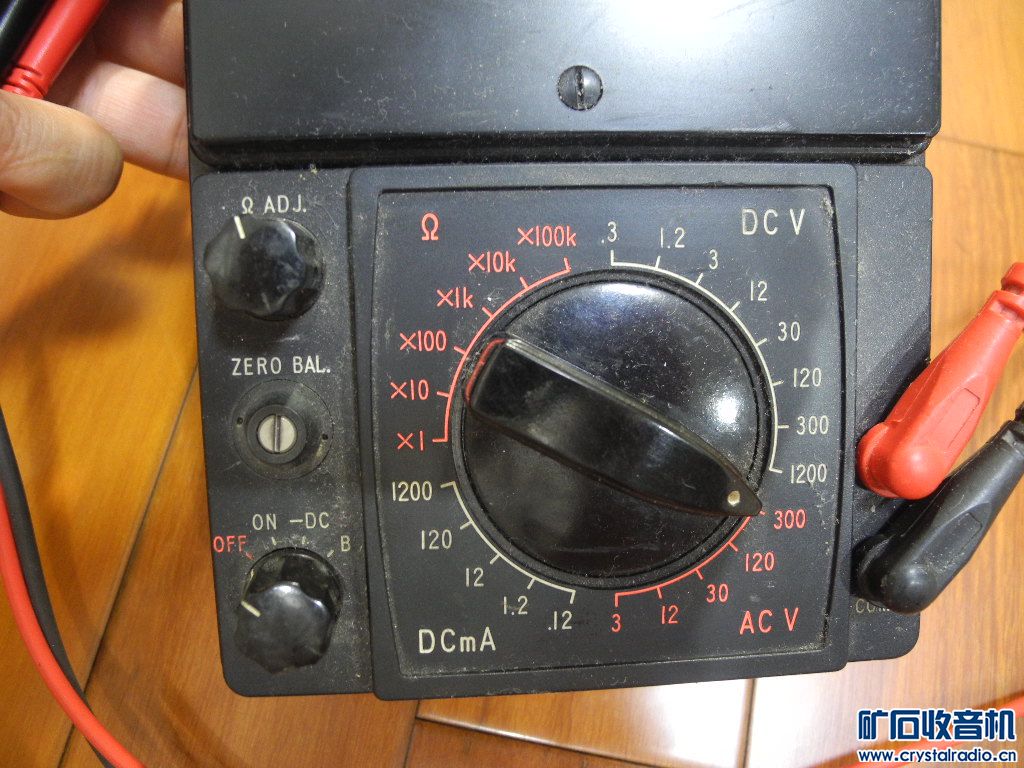

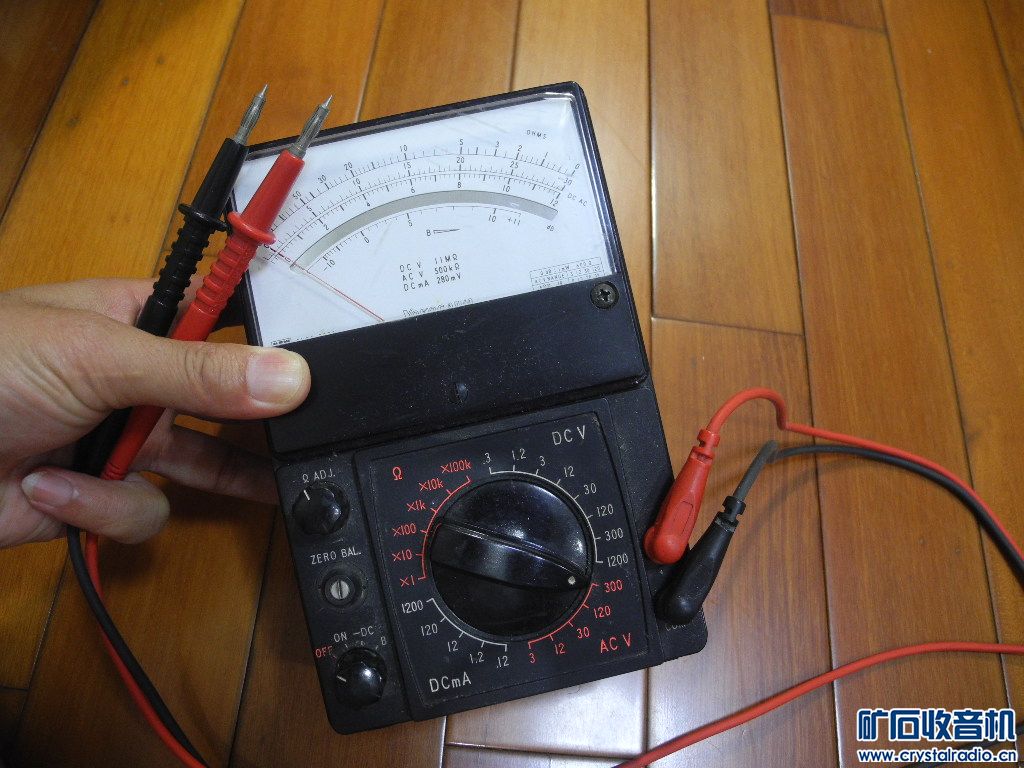

我都记错了，原来我那个是更高级的3223型，今晚抽空拍照：

奥斯卡

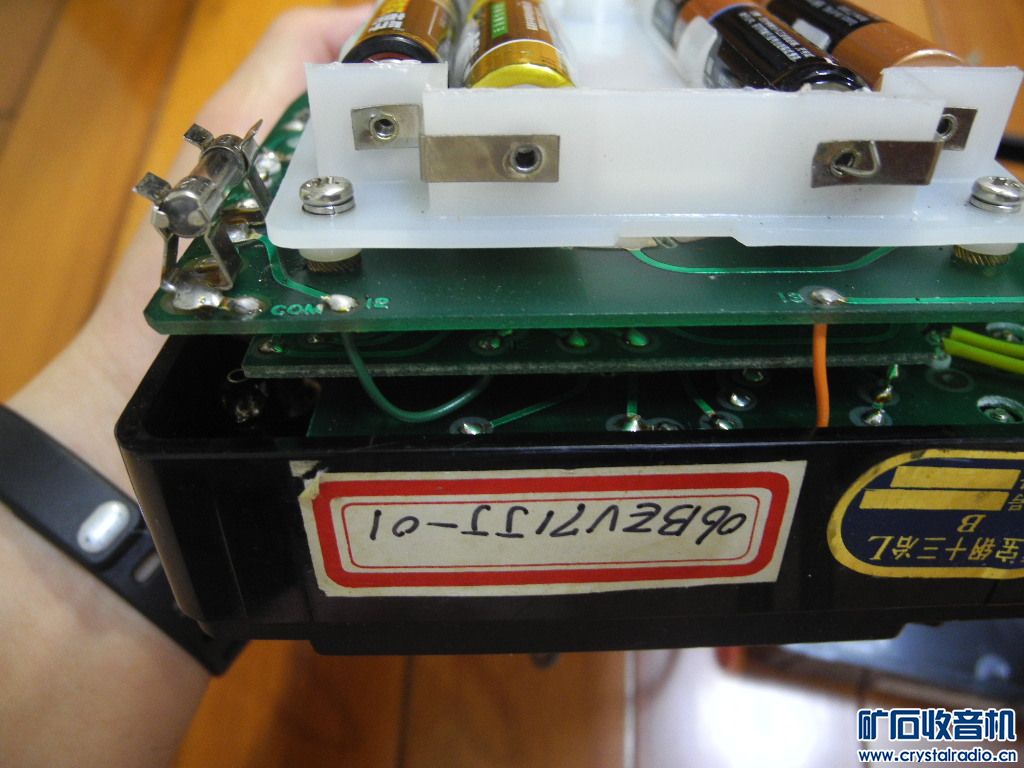

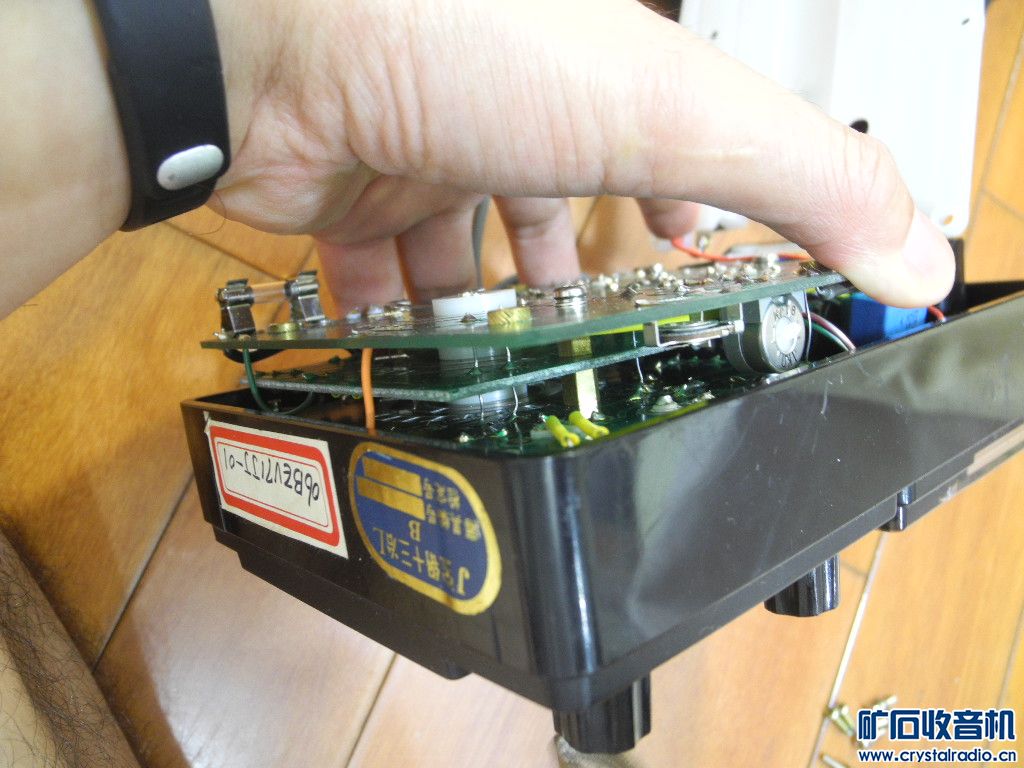

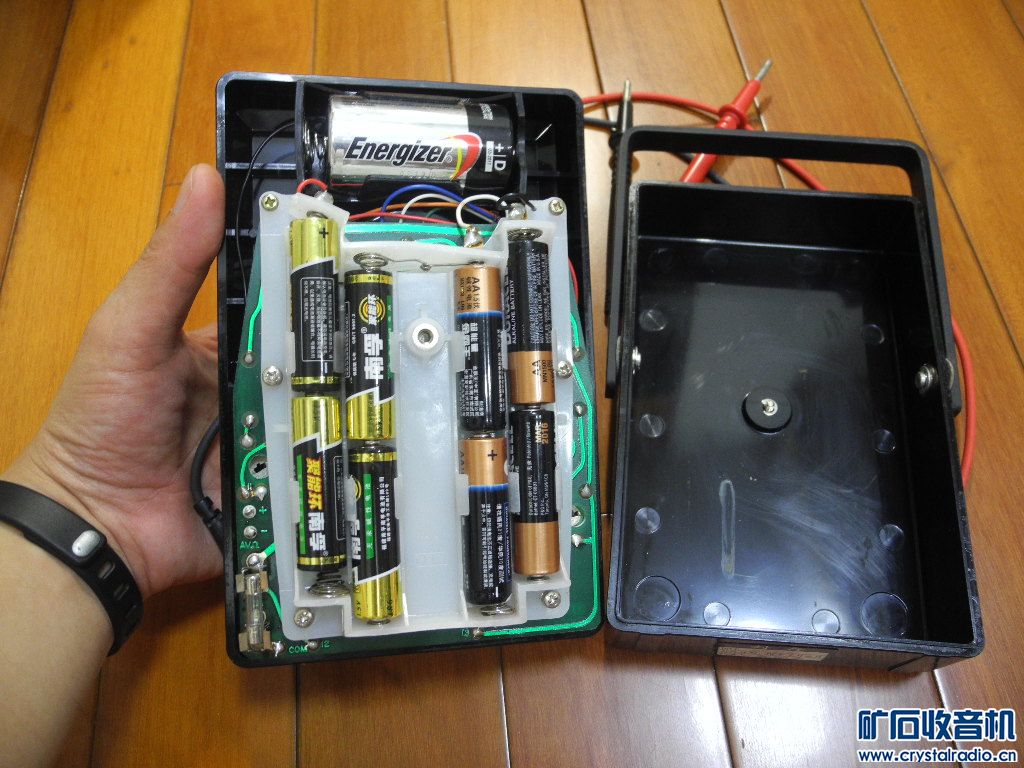

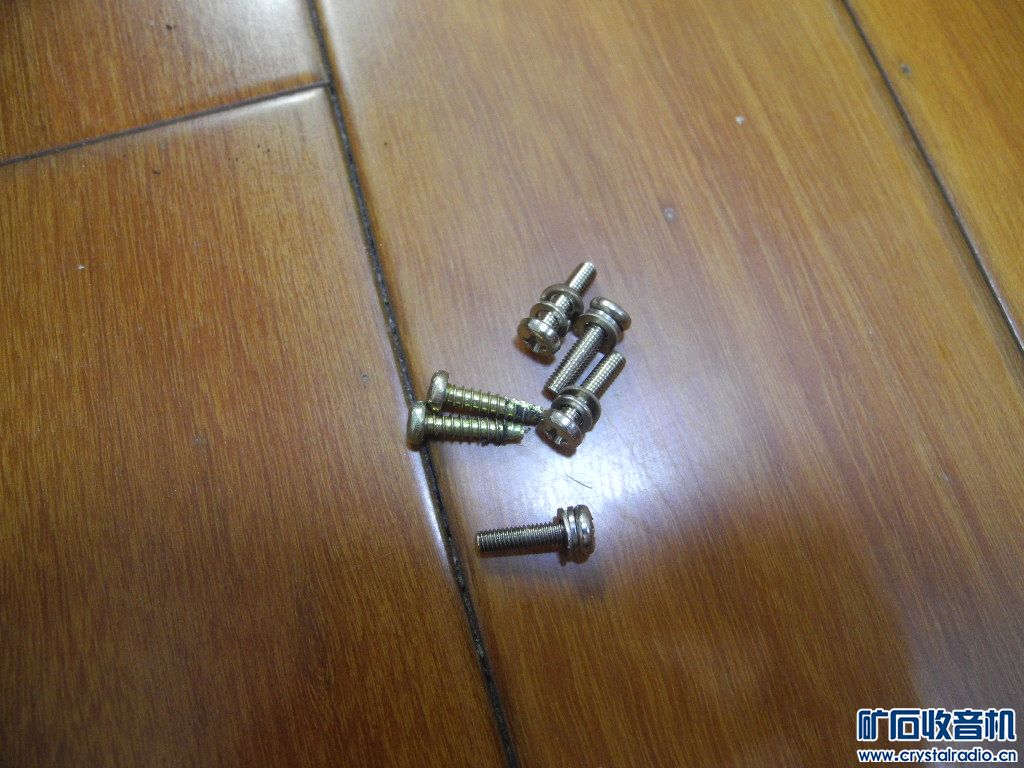

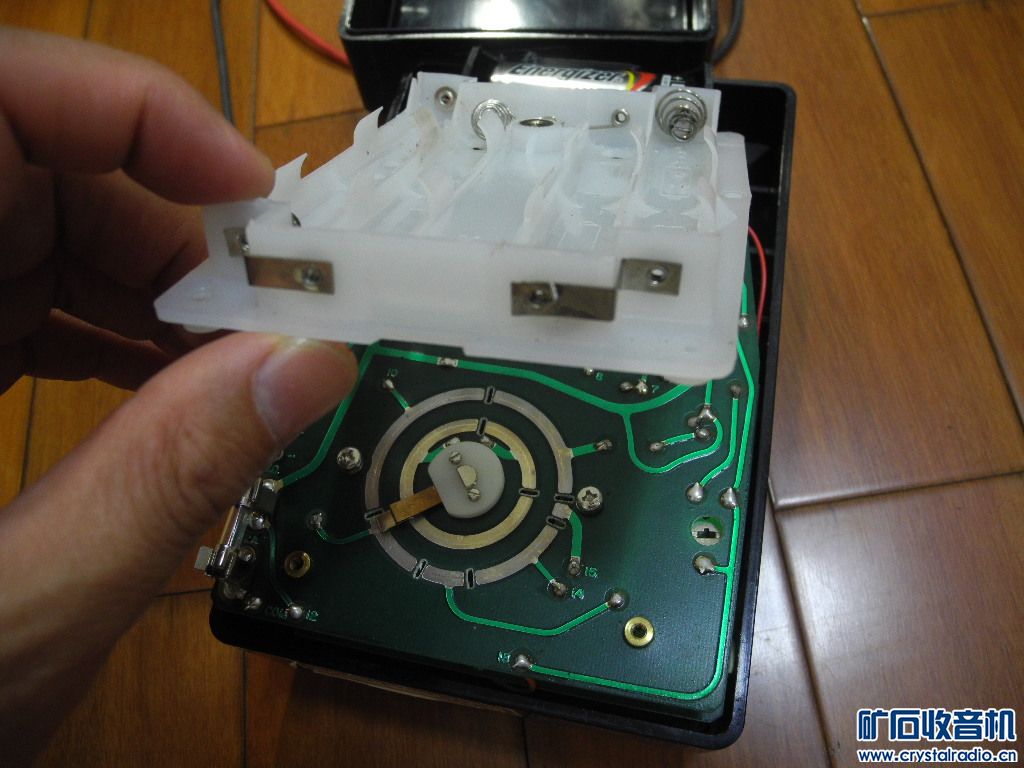

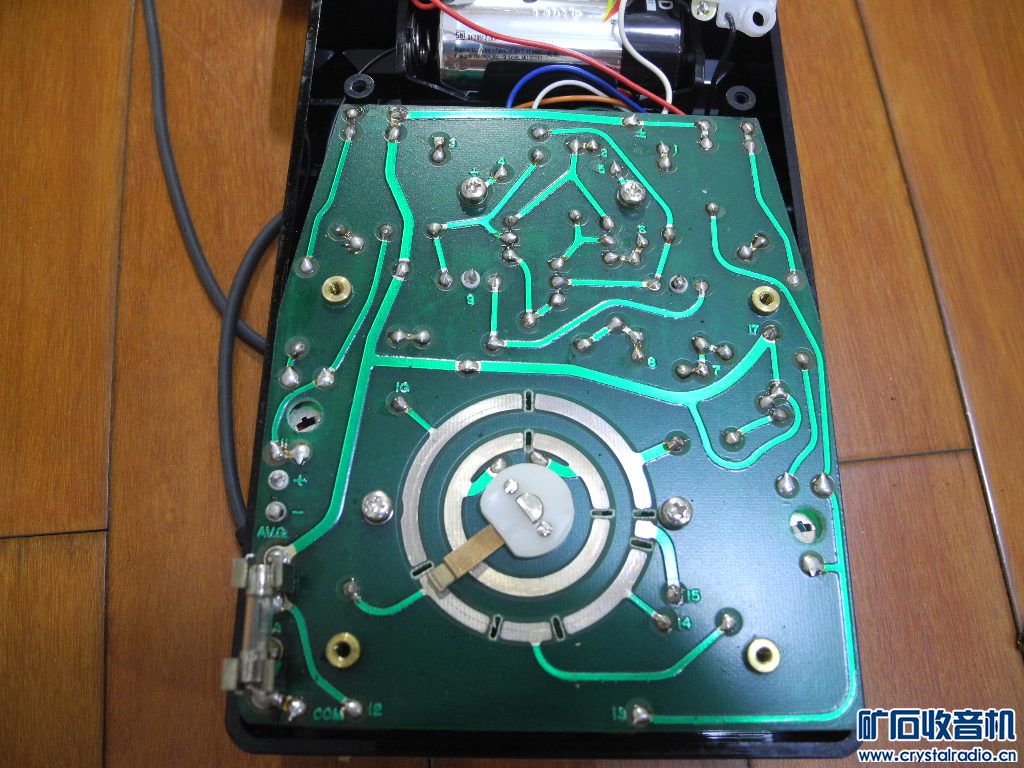

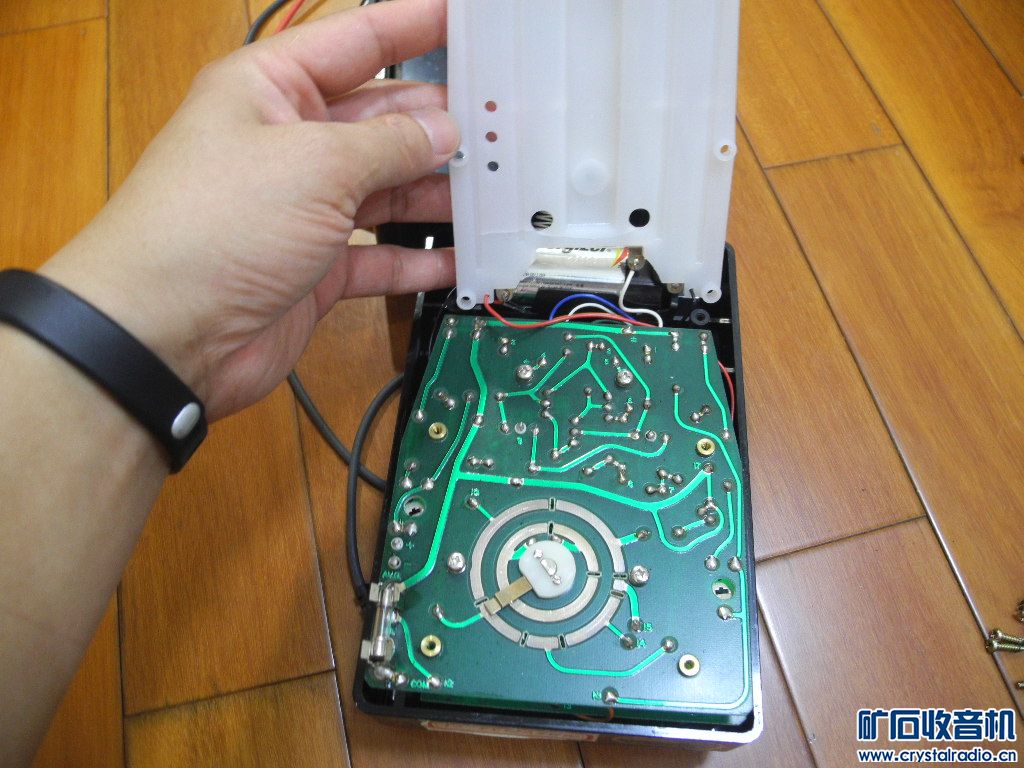

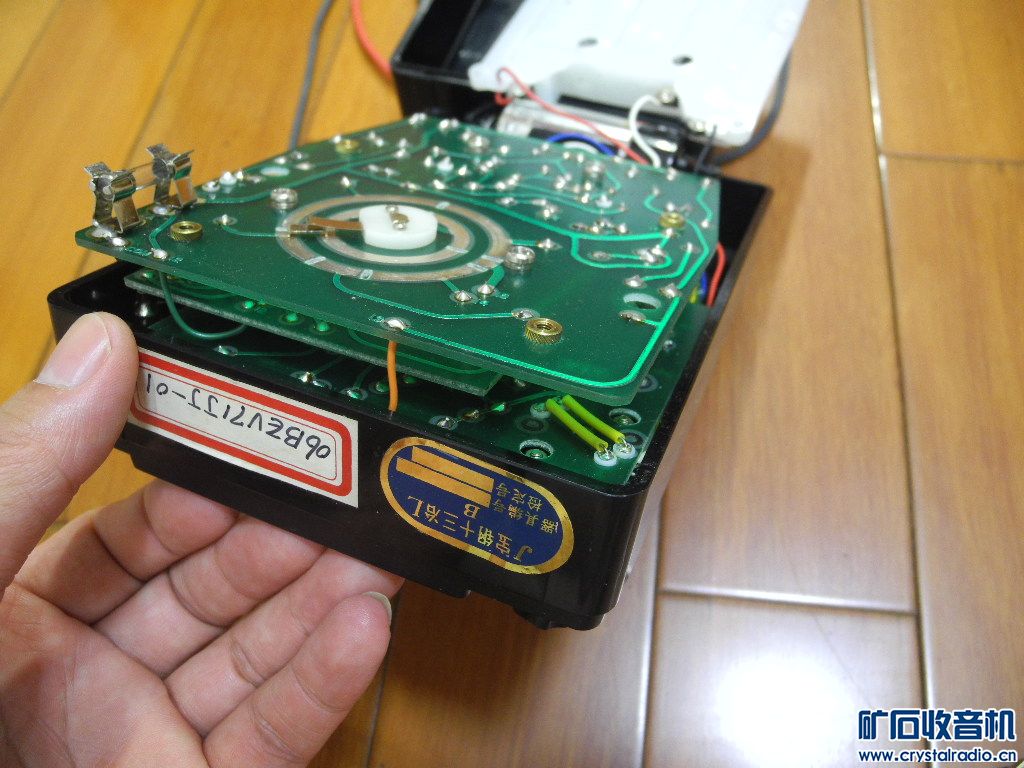

图太多，分两次传吧！单单拆出电池仓的螺丝就有6颗，2颗自攻螺丝、4颗M2.5带防松垫片的不锈钢螺丝，多达3层的线路板，就不继续拆了，指针表这种结构，真够变态的。

bluesky2016

奥斯卡 发表于 2017-7-28 23:53
共同交流而已！

我都记错了，原来我那个是更高级的3223型，今晚抽空拍照：

     谢谢奥斯卡大师的“及时雨”，小弟不才！编辑一下我的观感和点评！不足之处还请大家多多指教，谢谢！

奥斯卡

east17 发表于 2017-7-28 16:41
好表看内部图就好了

我的横河3223内部图看20楼。

奥斯卡

光速飞行 发表于 2017-7-29 00:09
焊工一般，不知道元件如何？

焊接工艺算OK吧！用料很好，精度很高的原件，因为它是有源带放大的指针万用表。

east17

奥斯卡 发表于 2017-7-29 00:00
图太多，分两次传吧！单单拆出电池仓的螺丝就有6颗，2颗自攻螺丝、4颗M2.5带防松垫片的不锈钢螺丝，多达3层 ...

表在用表人手上会越来越好

奥斯卡

bluesky2016 发表于 2017-7-29 12:23
谢谢奥斯卡大师的“及时雨”，小弟不才！编辑一下我的观感和点评！不足之处还请大家多多指教，谢谢 ...

坛友分析很到位，但坛友忽略了它一个非常非常重要的特点，它是一块有着非常高灵敏度的有源万用表，也就是内部有放大线路，里面的8颗电池为放大线路提供±6V直流工作电压，使得这个3223的灵敏度超高，达到了罕见的直流档电压11MΩ/V、交流档电压500KΩ/V！灵敏度越高意味着可以测量微弱电流的能力越强，非常适用于测量一些微弱电流的电路，对于科研和精密电路的维修是非常有用的。可以看到这个3223直流电流的最小满量程是0.12毫安，也就是说用这一档位，最低可以测量0-0.12毫安的直流电流，换算一下，也就是这个档位可以测量到120μA，按照这个表的刻度量程分布，最小可以测量到直流2μA！这个量程，显然不是诸如500型、MF47之类的模拟指针表可以做到的。

当然，这个3223有一个比较不方便的地方，就是刻度的分布，尤其是是电压电流档，充分突出了小日本本土特征，因为电压刻度的分布，是遵循0.3-1.2-3-12这种4倍的倍率递增，何解？因为小日本的市电电压是100伏的！120伏量程已经足够，反观中国指针万用表，一般是以5的倍数来设定刻度的，如500和47表，电压一般以0.25-5-10-50-250这种排列，就是因为我们的市电电压是220伏的，这就是根据本国国情的不同，设计理念也不同。

bluesky2016

奥斯卡 发表于 2017-7-29 22:37
坛友分析很到位，但坛友忽略了它一个非常非常重要的特点，它是一块有着非常高灵敏度的有源万用表，也就是 ...

     谢谢大神的工作作风严谨的-科普！ 受益匪浅，感触良多。类似的国产的MF63原先也很不错，但是很多人反映使用多年后，反而不如MF64皮实耐操；正所谓“成也萧何败萧何！”与现在的“高大上”数字表相比，优势反而不明显；导致反而64的使用人群居多，我也比较喜欢64，现在一直使用86年产的“冲牌”500A、上四厂“星”牌MF64。再次感谢奥斯卡大师的无私奉献！
