精致的手捻钻

dengzeren2015 · 发表于 2017-7-2 12:07:17

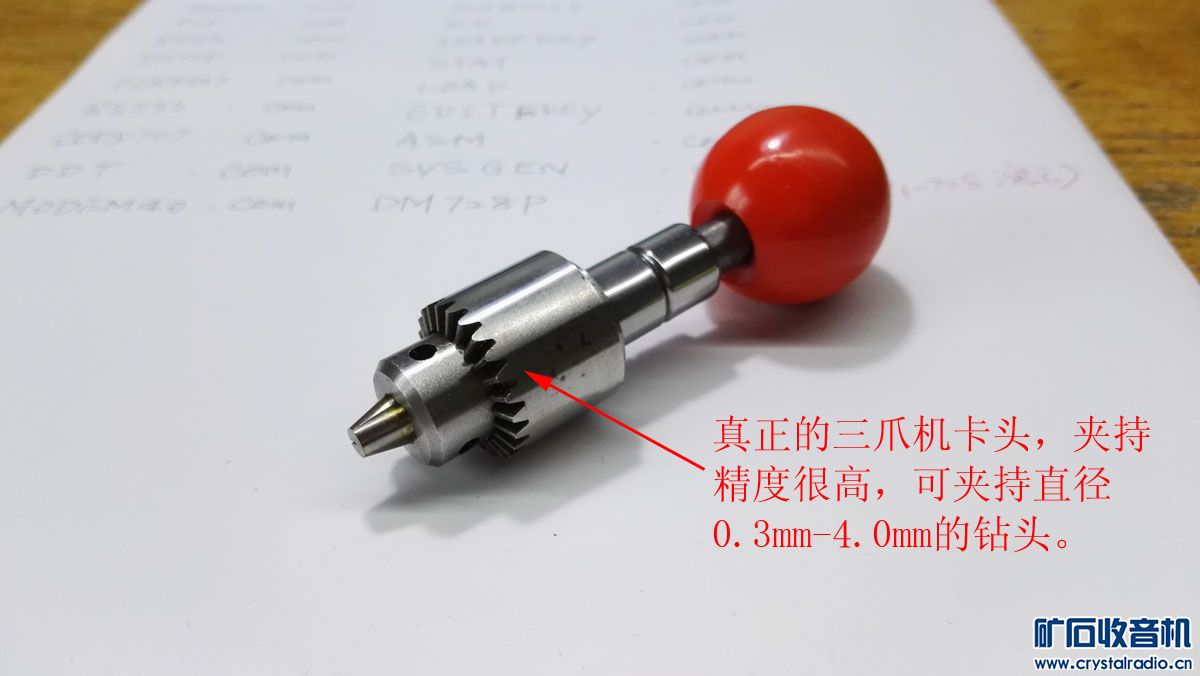

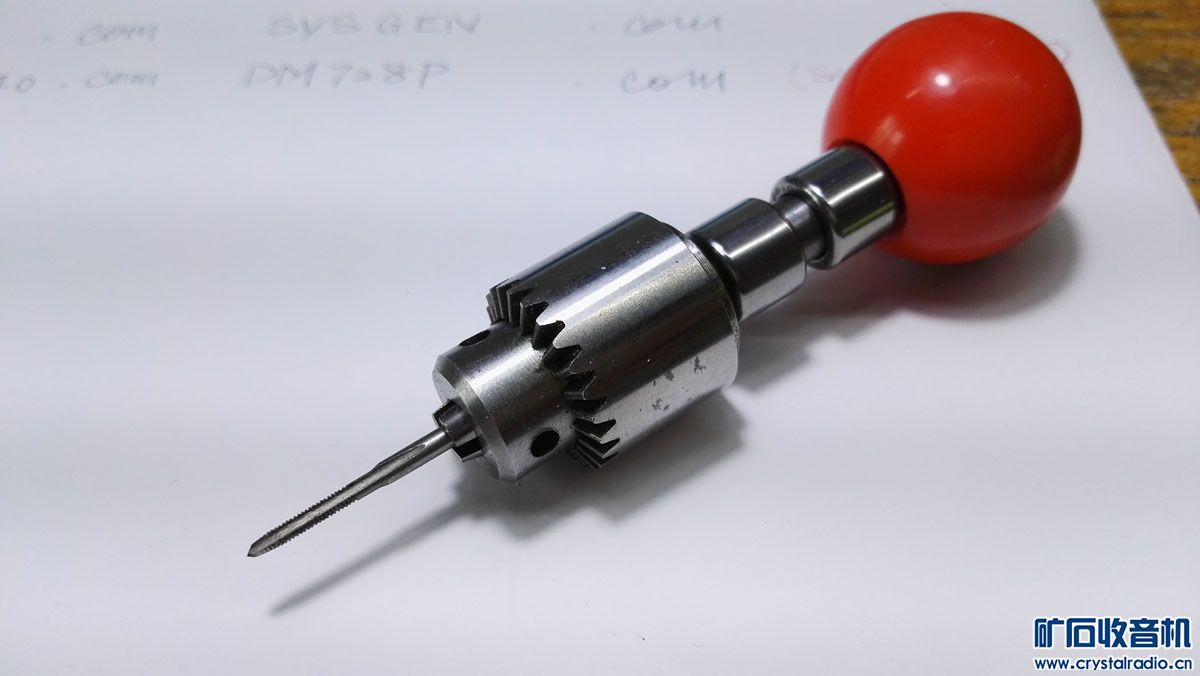

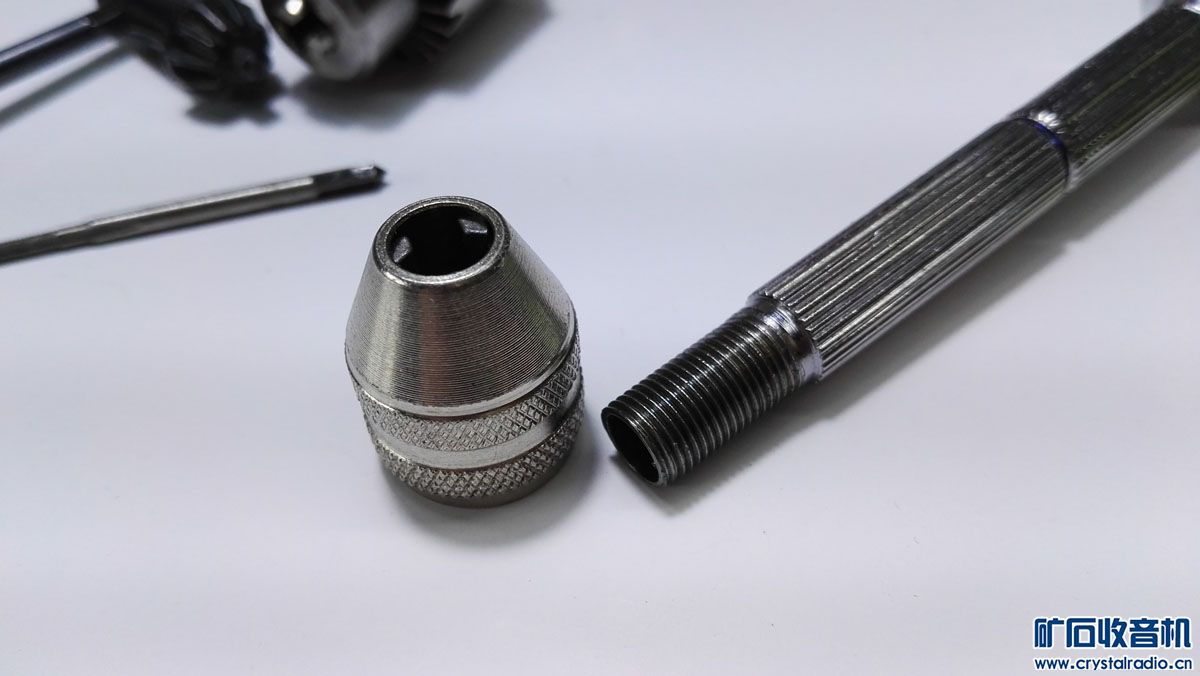

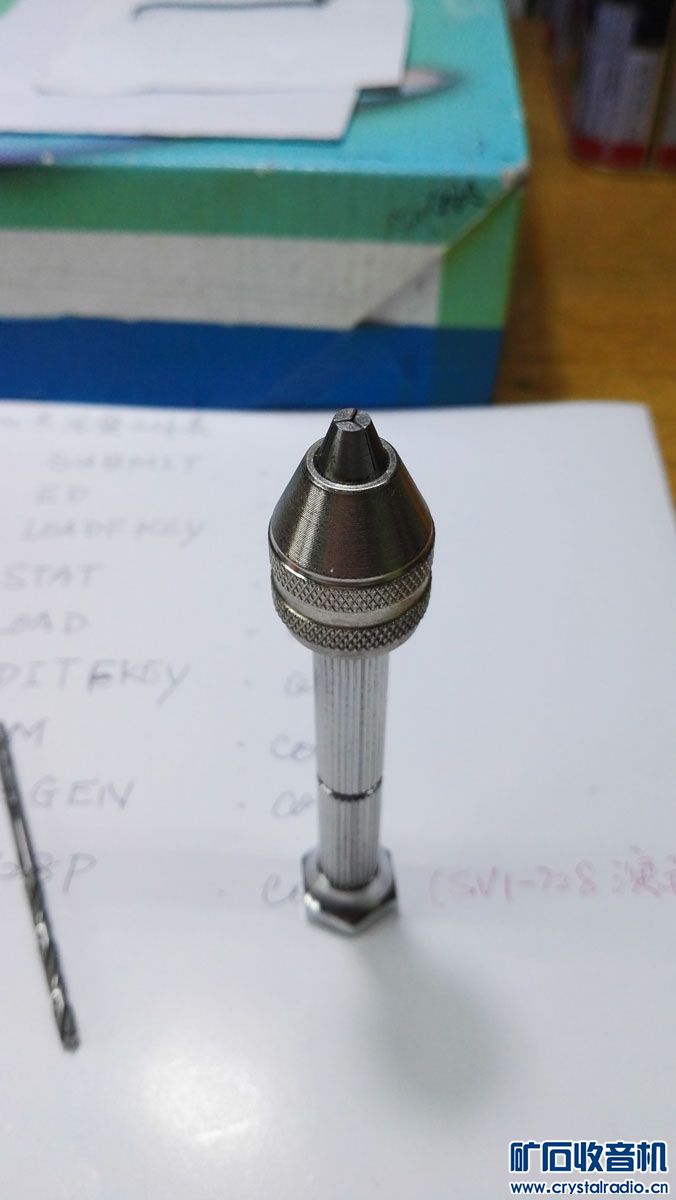

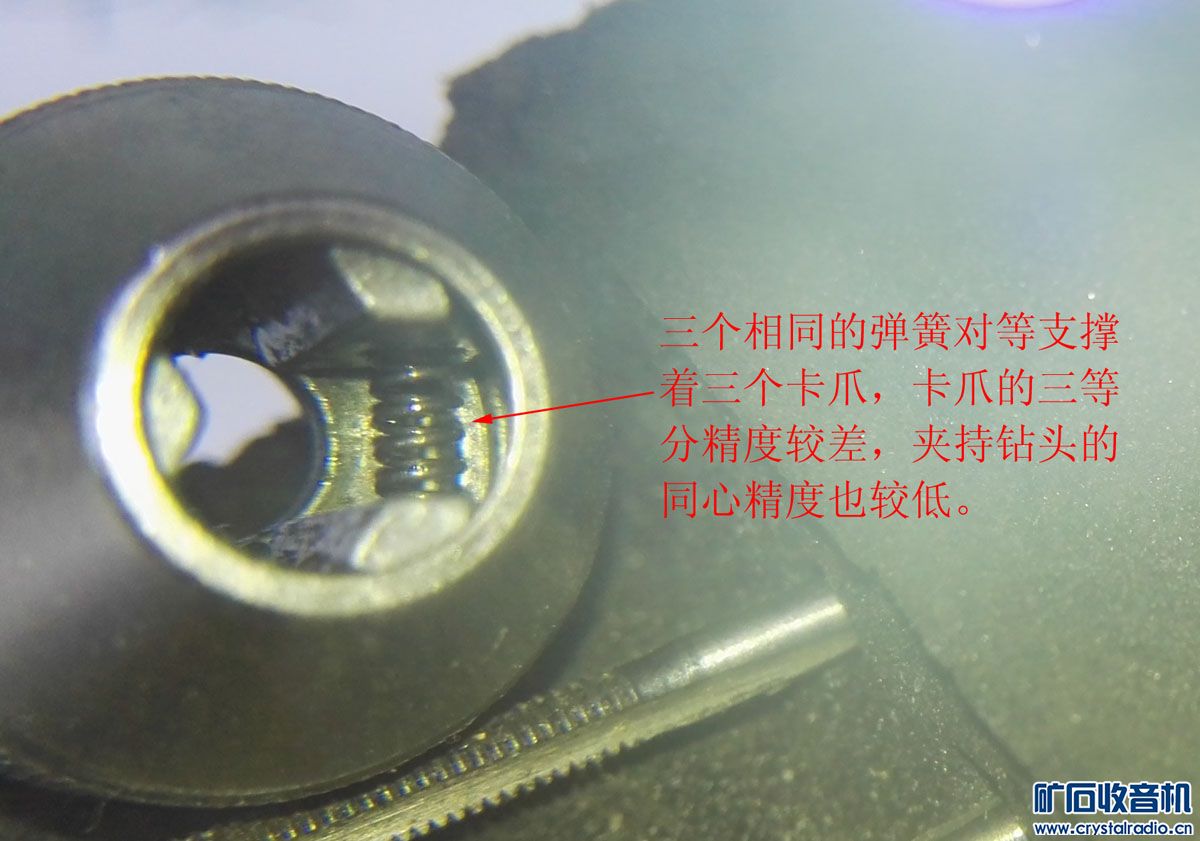

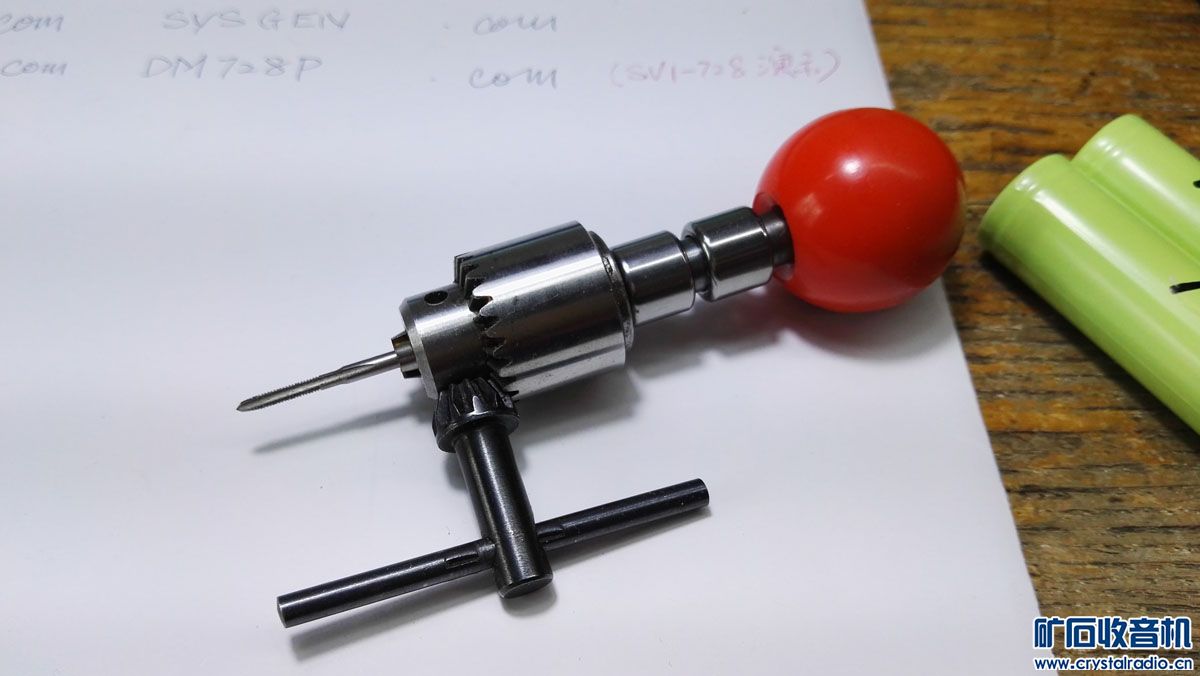

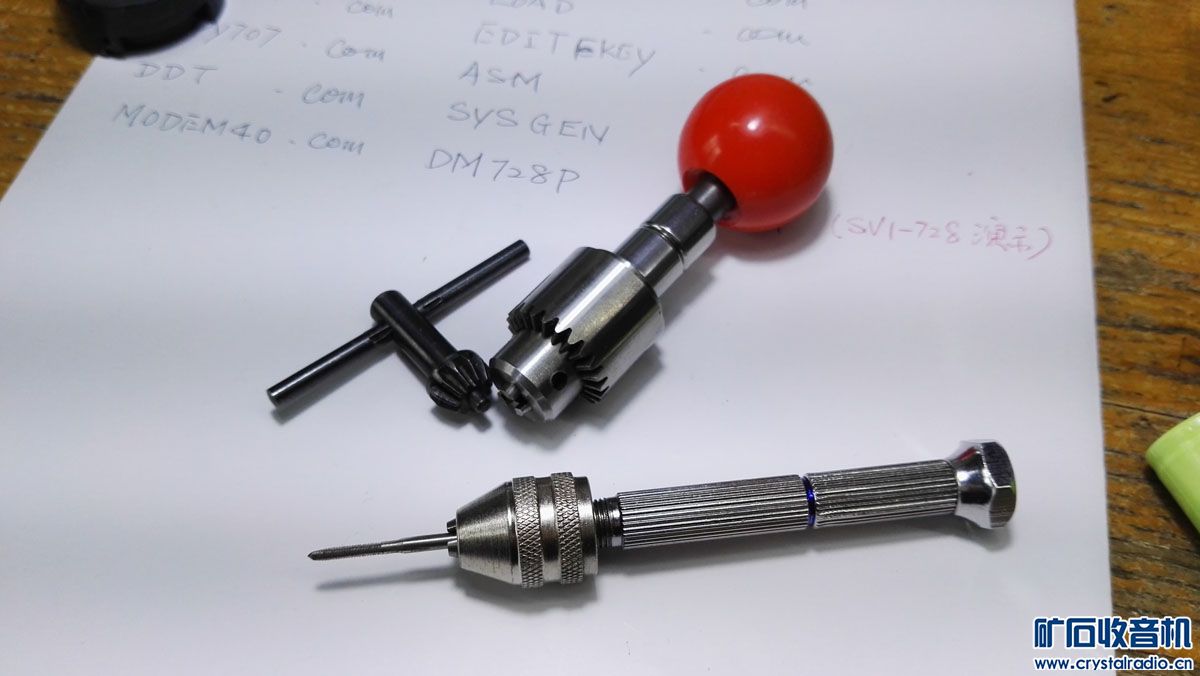

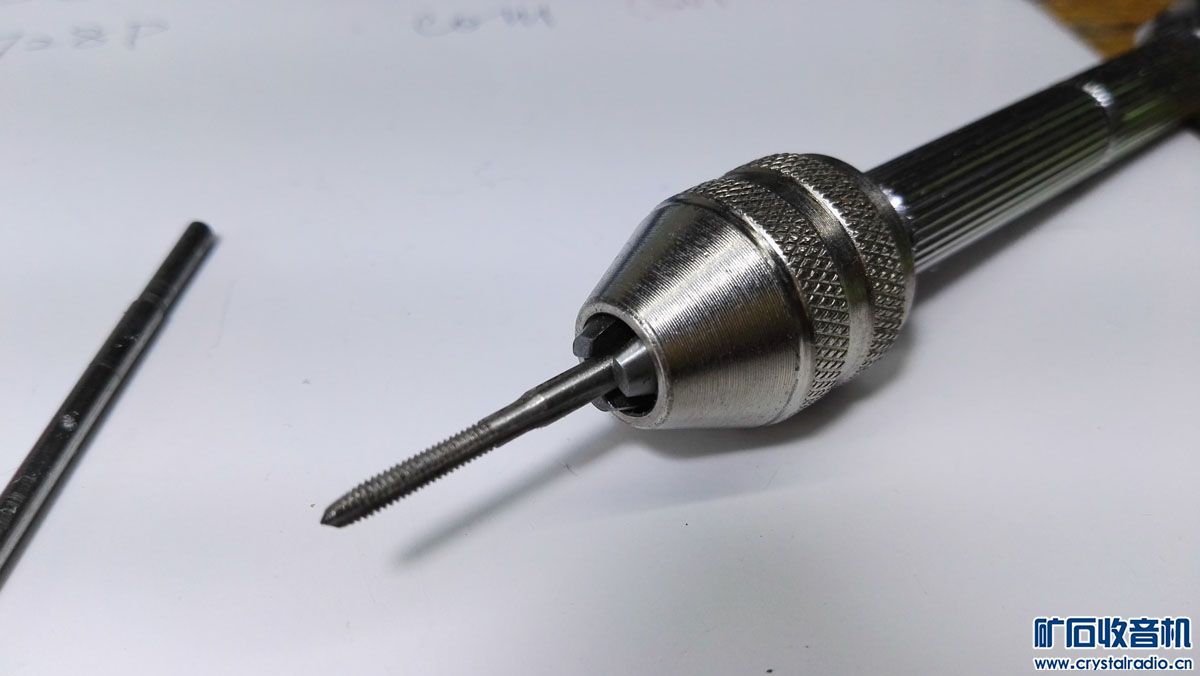

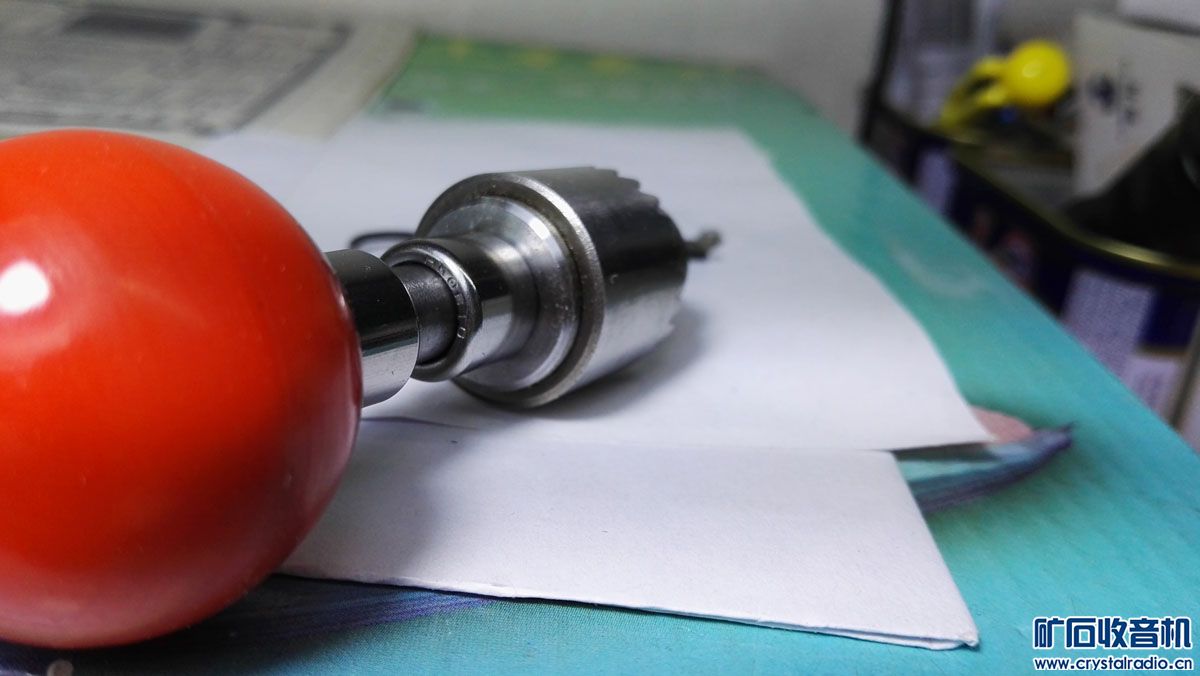

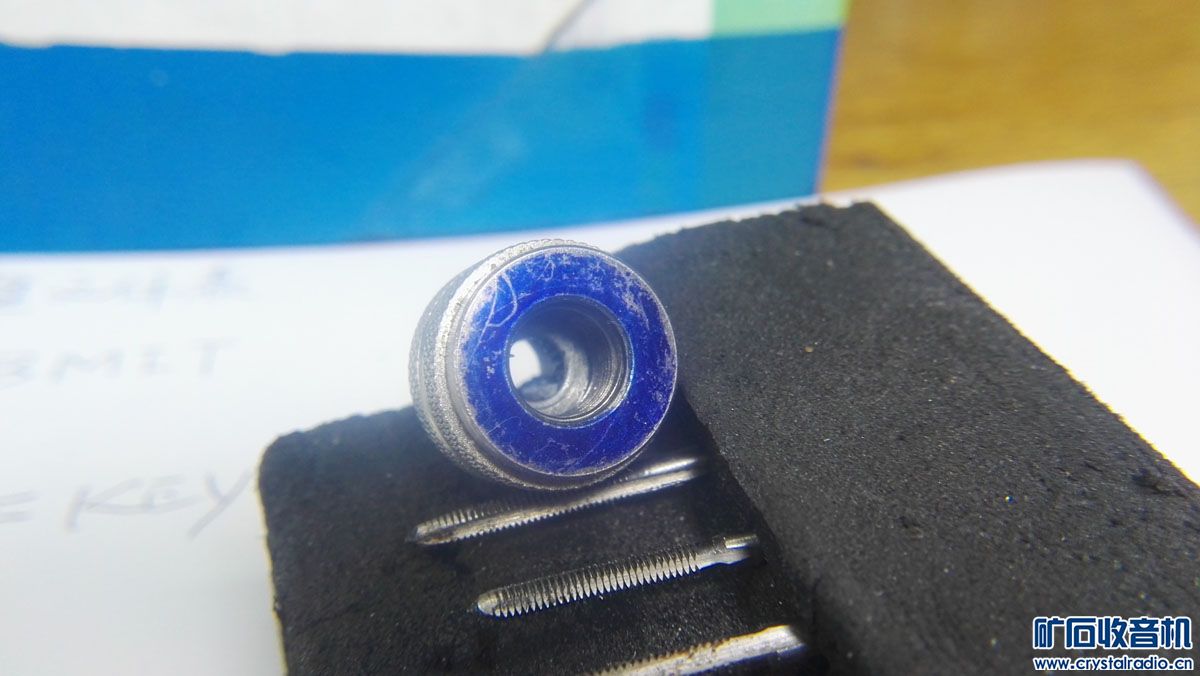

在自己动手制作时，临时用细钻头钻孔、用小丝锥攻丝时，用手捻钻就非常方便，配上一些如锥子尖等又可以替代多种小工具。具有三爪机卡头的手捻钻可以夹持0.3mm-4mm直径的工具柄，对中精度很高。早期的铜套卡头手捻钻，对中精度不好，对不同直径的钻柄要更换不同的卡套，不太方便。现推荐给坛友。

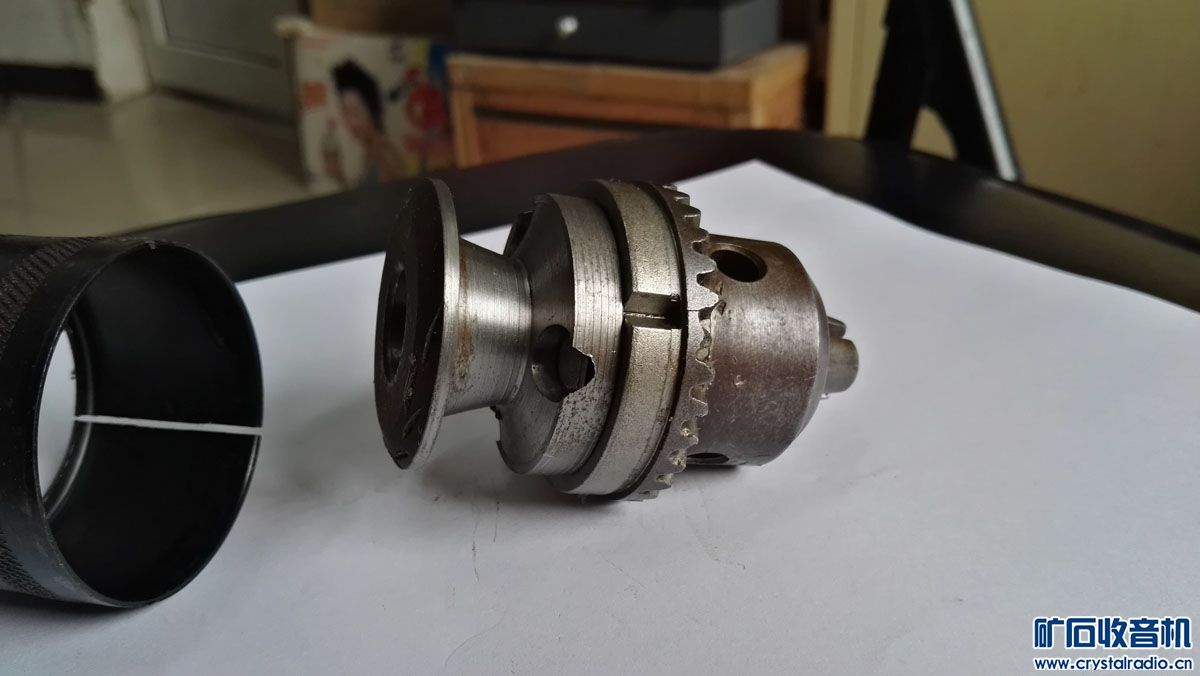

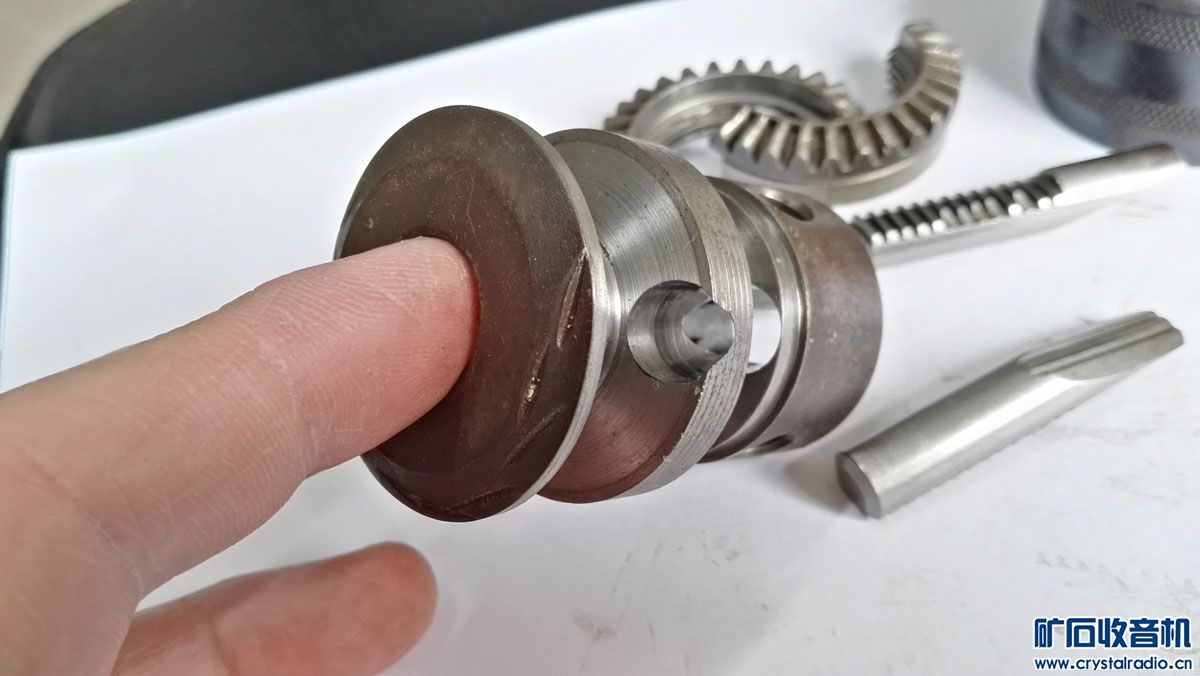

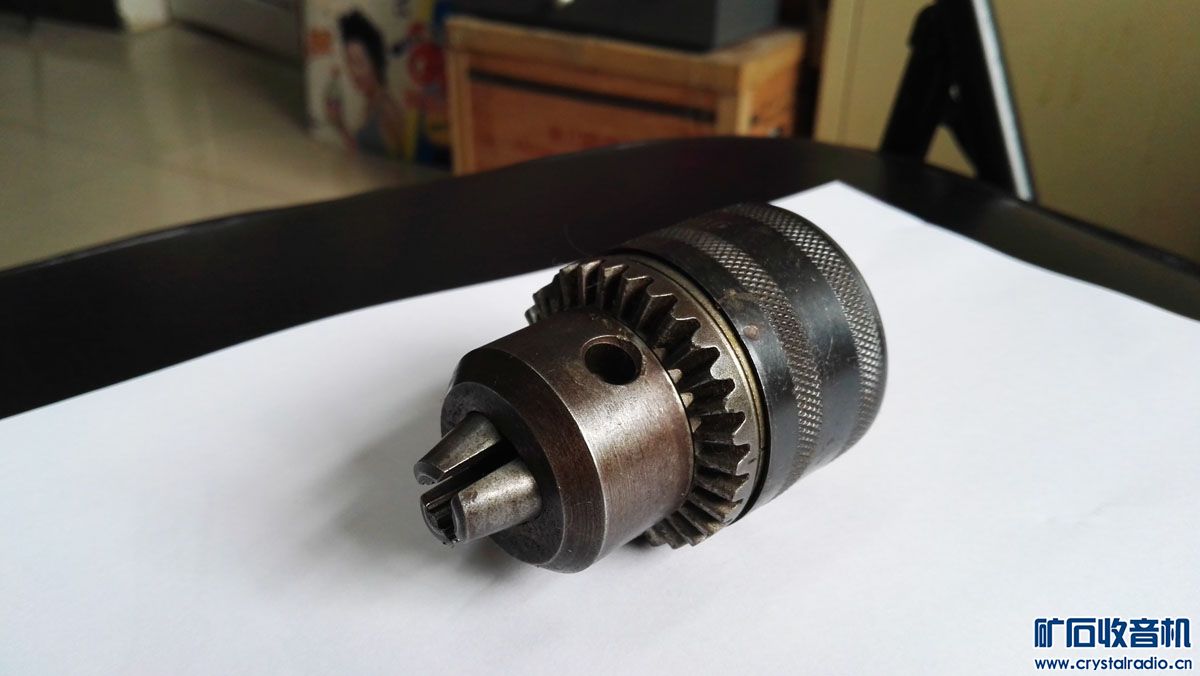

三爪机卡头的内部结构我锯开了一个台钻上的三爪卡头，可以了解一下它的原理：


longshort · 发表于 2017-7-2 14:26:10

这倒是条思路，以前没想到。有些小孔的加工还真是非手捻不可。

奥德沃 · 发表于 2017-7-2 14:46:53

钟表维修、精细文玩及雕刻常用到。

tangyinghui · 发表于 2017-7-2 15:45:14

以前很想知道钻夹头的结构,现在看到了,谢谢,就是有一疑问:怎么组装,制造的,?

dengzeren2015 · 发表于 2017-7-2 16:23:36

tangyinghui 发表于 2017-7-2 15:45
以前很想知道钻夹头的结构,现在看到了,谢谢,就是有一疑问:怎么组装,制造的,?

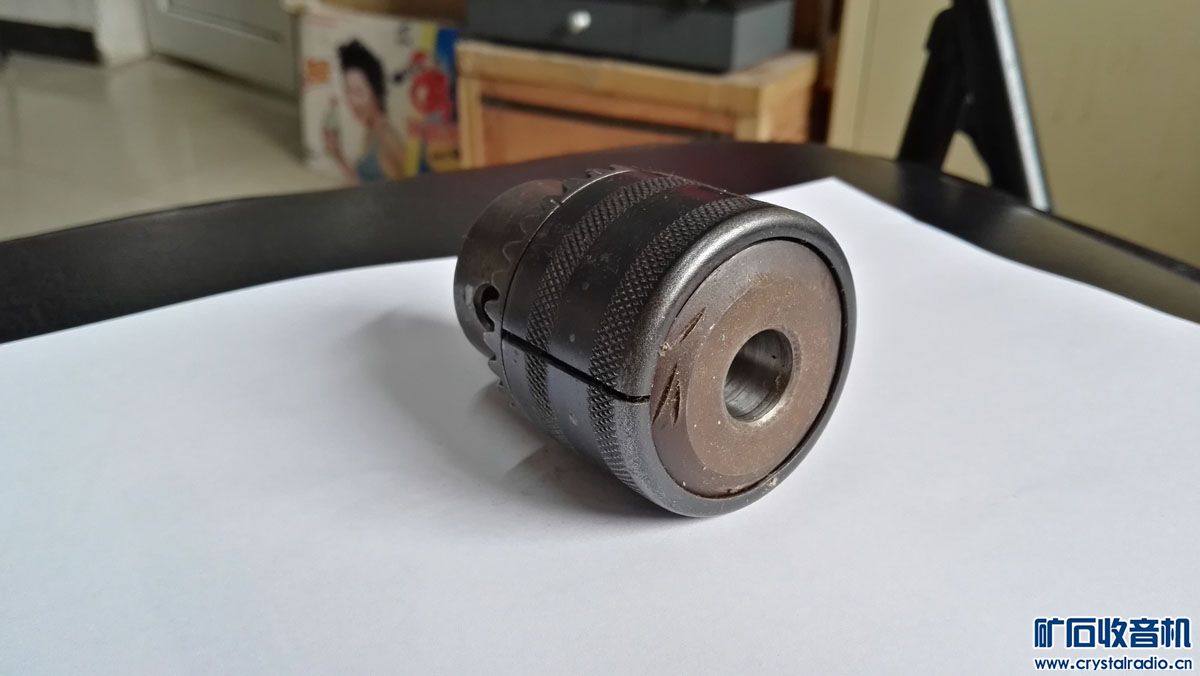

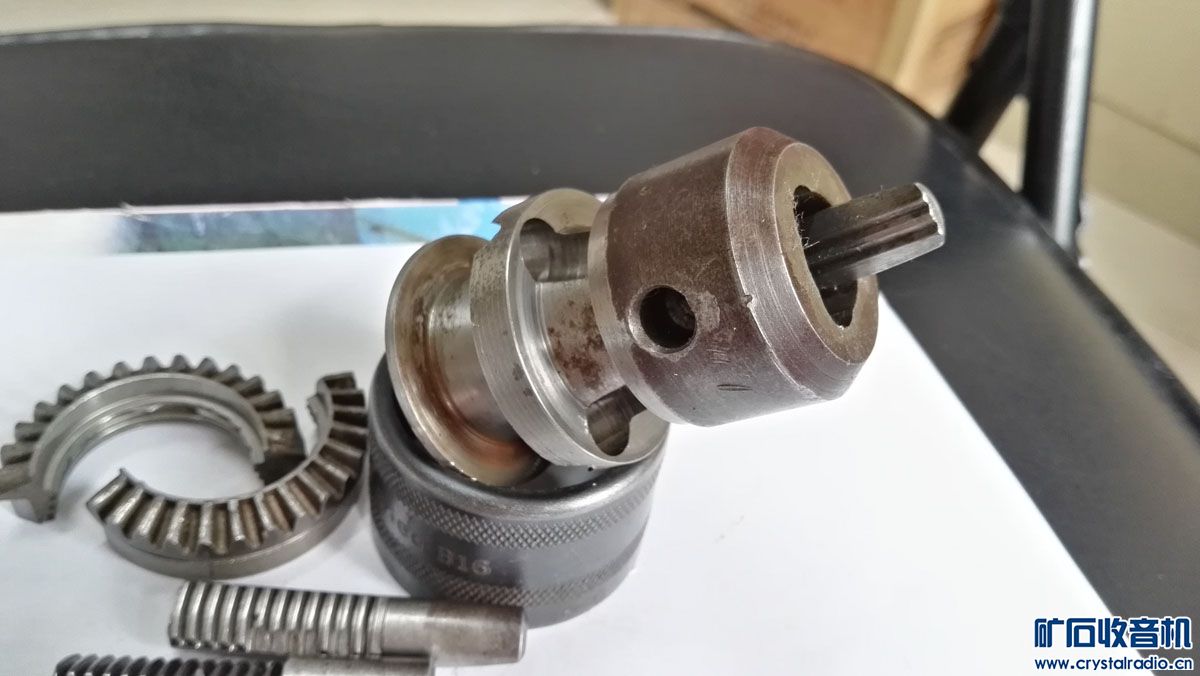

哈哈！碰上你也是喜欢琢磨这些东西的人，开始我用金刚砂锯片把卡头外套锯开，取出里面的齿圈一看它已经是两半了！我以为是使用过程中弄碎了，但是卡头的中间体是一块整金属加工而成，这齿圈如果是完整的怎么可能装上去呢？后来仔细观查这个齿圈，它的背面有两个相对的深槽，应该是完整时把它加工出来，然后冲断成两半后组装，最后套上外壳后用机床滚压收边，外壳与齿圈配合间隙很小，强制箍住齿圈仍是完整齿轮一样，断成两半的齿圈不是我们使用中损坏所造成的。

壹的一万次方 · 发表于 2017-7-2 16:27:58

提示: 作者被禁止或删除内容自动屏蔽

满山杏花 · 发表于 2017-7-2 16:54:51

提示: 作者被禁止或删除内容自动屏蔽

往事已去 · 发表于 2017-7-2 18:44:21

以前也疑惑钻夹头是怎样的构造，后来见过坏的，知道夹爪是靠斜的螺纹控制的。但没想到外圈的螺纹是两半的。仍然疑惑的是这精度是怎么保证的？这种结构又依靠螺纹，又依靠斜孔的，似乎不好保证精度。人家怎么做到的？

szp · 发表于 2017-7-2 19:06:53

本帖最后由 szp 于 2017-7-2 20:52 编辑

能给个你的这个球型手把的手捻钻的链接吗？谢谢。

63852371 · 发表于 2017-7-2 19:55:08

高人不少啊，第一次看见内部结构，看来一般人是很难在装回去了，一拆就是破坏性的

dengzeren2015 · 发表于 2017-7-2 23:18:11
