哪位网友了解6J20电子管

白居不易

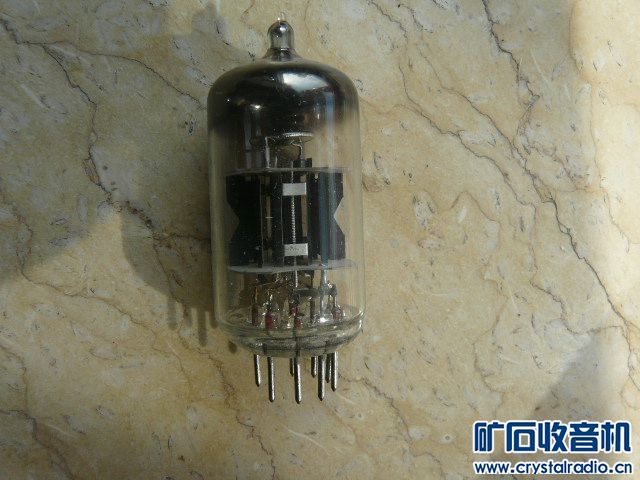

昨天承蒙福建龙神网友寄来PFL200双五极电子管（前不久乐中乐网友已经寄来一个），还顺便寄来特殊的10脚管座在此一并感谢！同时寄来几个其他管，其中包括北京6J20。该管结构较为特殊，屏极大开门，三个栅极，还有束射屏（参看下图）：

      龙神网友介绍为空间电荷栅束射五极管。今天天津网友刘老师（昵称啄木鸟），发来参数灯丝电压6.3V，灯丝电流0.45A，小九脚管，1、3、9为第一栅极，7为阴极，6为屏极，2为第二栅极，8为第三栅，屏压150V，第一栅电压6V，第二栅电压-1.1V，第三栅电压150V，屏流18mA，第三栅流≤6m，互导17m/V，屏极最大功耗3.3W。
       不知哪位网友了解此管，请介绍一下用途及有关电路。

daxian50

http://art.zuoshi.com/read-399

直流电子管

6J20大概没啥用，专门的高夸导五极管，高频领域用得到，普通时候恐怕。。。。这是一种空间电荷管。

白居不易

非常感谢daxian50提供的资料，第一栅电压6V 电流31+34mA，比较另类。

白居不易

龙神网友和乐中乐网友寄来的PFL200双五极管：

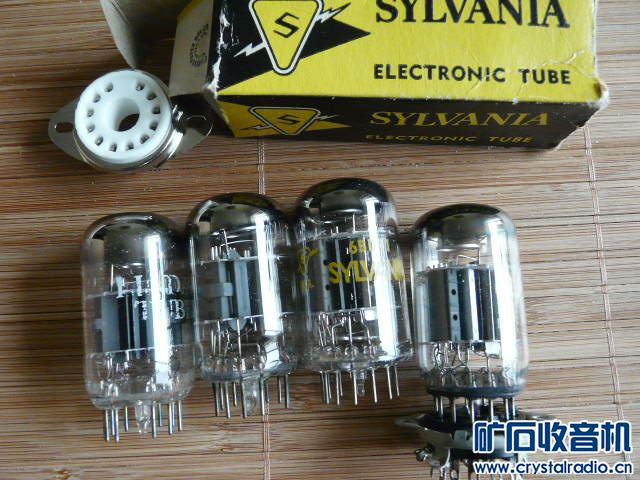

该管为欧洲串丝电视机里面的视频放大与同步限幅管，灯丝电压17V，灯丝电流0.3A。在设计单灯超外差式收音机收音机时曾经作为首选管，可惜当时没有买到。清华大学的蔡教授从美国寄来几个12脚双三极、五极与双五极复合管，后来又从厦门买到几个：

下图为蔡先生制作成功单灯超外差式收音机。

于海旺

补充苏联的该管。

于海旺

这个好。1灯=5灯。 请上详细制作资料。

于海旺

这个好。1灯=5灯。 请上详细制作资料。

白居不易

于海旺 发表于 2017-4-15 10:40
这个好。1灯=5灯。 请上详细制作资料。

这个以前有专门帖子介绍过，由于以前见到比较成功的6U1单管机声音太小，因此考虑采用进口复合管，思路是双五极管，一个自差变频，另一个来复放大。后来有了双三极管、五极管，双三极变频，五极管来复中放功放，晶体管检波，或三极单栅变频，五极管来复中放、功放，另一个三极管低放。对于使用复合管有网友持不同看法，认为是投机取巧。当然这都是自娱自乐，现在收音机用的管比白菜还便宜，谁还费那劲。

直流电子管

我认为可以用国产电子管制作两灯机，代替这种单灯机，这种单灯机制作出来大家购买不到电子管无法仿制，有点纠结。。。

白居不易

天风雪雨 发表于 2017-4-15 14:44
http://www.crystalradio.cn/forum.php?mod=viewthread&tid=2724&highlight=%BF%D5%BC%E4%B5%E7%BA%C9
...

谢谢！又见清蒸大师的帖子了，对于本人这样的业余爱好者，多了解一些专业知识还是有好处的。

白居不易

直流电子管 发表于 2017-4-15 15:04
我认为可以用国产电子管制作两灯机，代替这种单灯机，这种单灯机制作出来大家购买不到电子管无法仿制，有点 ...

我非常赞成您的意见。曾经有网友提出，制作单管超外差式收音机只限使用国产管，也有人认为使用进口复合管是投机取巧等。早在我发表二灯超外差式收音机制作帖子时，就有网友提出，现在收音机的电子管非常便宜，大可不必搞来复电路。后来我根据网友的建议，设计了一个6U1变频，6U1七极部分中放，晶体管检波，三极部分低放，6P14功放的电路。
      二灯超外差式收音机的电路较普遍，很早以前就有人挑战过超外差式收音机的极限（一个管完成变频，中放和低放），使用国产6U1复合管的电路也在矿坛出现过。考虑到国产管选择余地太狭小，我们这一代人长期以来耳目闭塞，思想守旧，改革开放以后大量进口管涌入市场，因此想开开洋荤，最早想到的是PFL200，该管在1978年无线电杂志上有介绍。邮购过程中被JS忽悠了一下，明明广告中有，把款汇过去又说找不到了，因为是先款（到现在我也没有自己的支付宝）只好胡乱买了一堆其他。于是把目光转向美国12脚管复合管，最早是胆艺轩一位网友寄来一个二手管，清华大学蔡先生特意从美国寄来几个新管以示支持，并利用其得天独厚的条件，亲自动手试验反复修改电路最后成功。后来我又在厦门找到了几个。其实进口管除了音响用的被炒上了天，大部分价格并不贵，12脚复合管在美国购买连同管座才5刀，在厦门买25元左右。网友用什么管完全可以丰俭由己，如同有人制作功放使用复刻300B电子管，探戈输出牛，也有人使用6N1，用诺基亚电源变压器改造为输出牛。
       DIY的乐趣在于享受过程，超外差式收音机电路早已非常成熟，成品机追求功能齐全和优秀品质（现在一台二手飞利浦调频调幅收音机不过2000元，反而是国产收音机价格炒上了天），业余制作喜欢因陋就简挑战极限，实验单管机除了考验制作者的技术水平，其性能毕竟受到局限，因此没有多少实用价值。

溜达

手里有几只6J20但是没见过相关的应用电路。

直流电子管

白居不易 发表于 2017-4-15 18:32
我非常赞成您的意见。曾经有网友提出，制作单管超外差式收音机只限使用国产管，也有人认为使用进口复合 ...

您说的对，看来下一步我也要尝试一下电池管的简易收音机了，一只1A2能不能完成变频加入再生并实现来复低放，确实如老师所说的，挑战电路极限对于阐述模拟电路设计精髓很有帮助，期待看到您的大作。

白居不易

直流电子管 发表于 2017-4-15 18:47
您说的对，看来下一步我也要尝试一下电池管的简易收音机了，一只1A2能不能完成变频加入再生并实现来复低 ...

1A2不能完成这个任务，超外差式收音机必须有中放电路才行，只能考虑复合管。
