发几个早年作品

汉江水

发几个二十多年前的电子作品

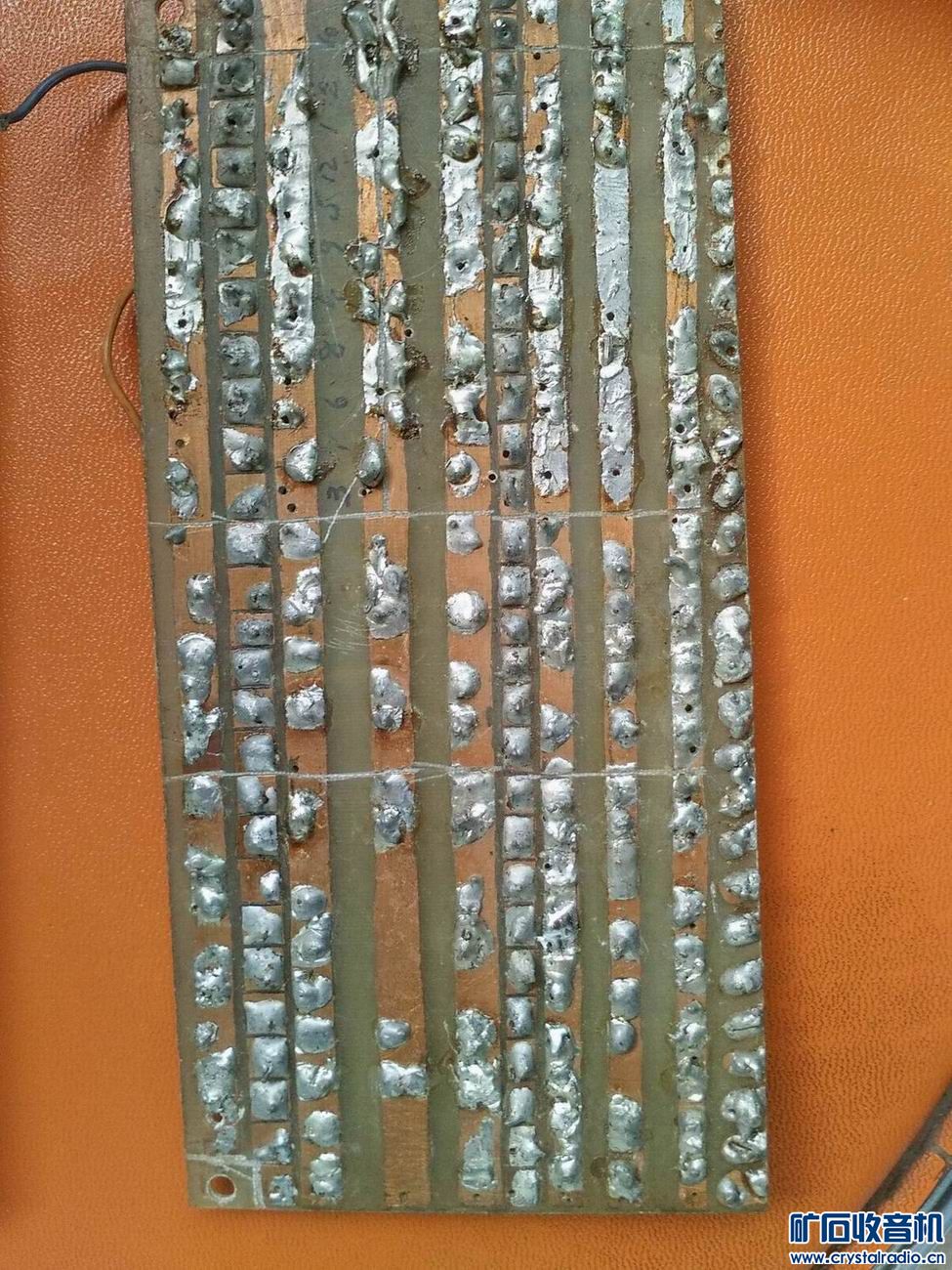

1、电子钟，是学完数字电路后制作的，主要采用4011作振荡，4017作分频，二极管作译码器。现只剩用LED制作的七段数码管和译码器尸体，权当留个念想。

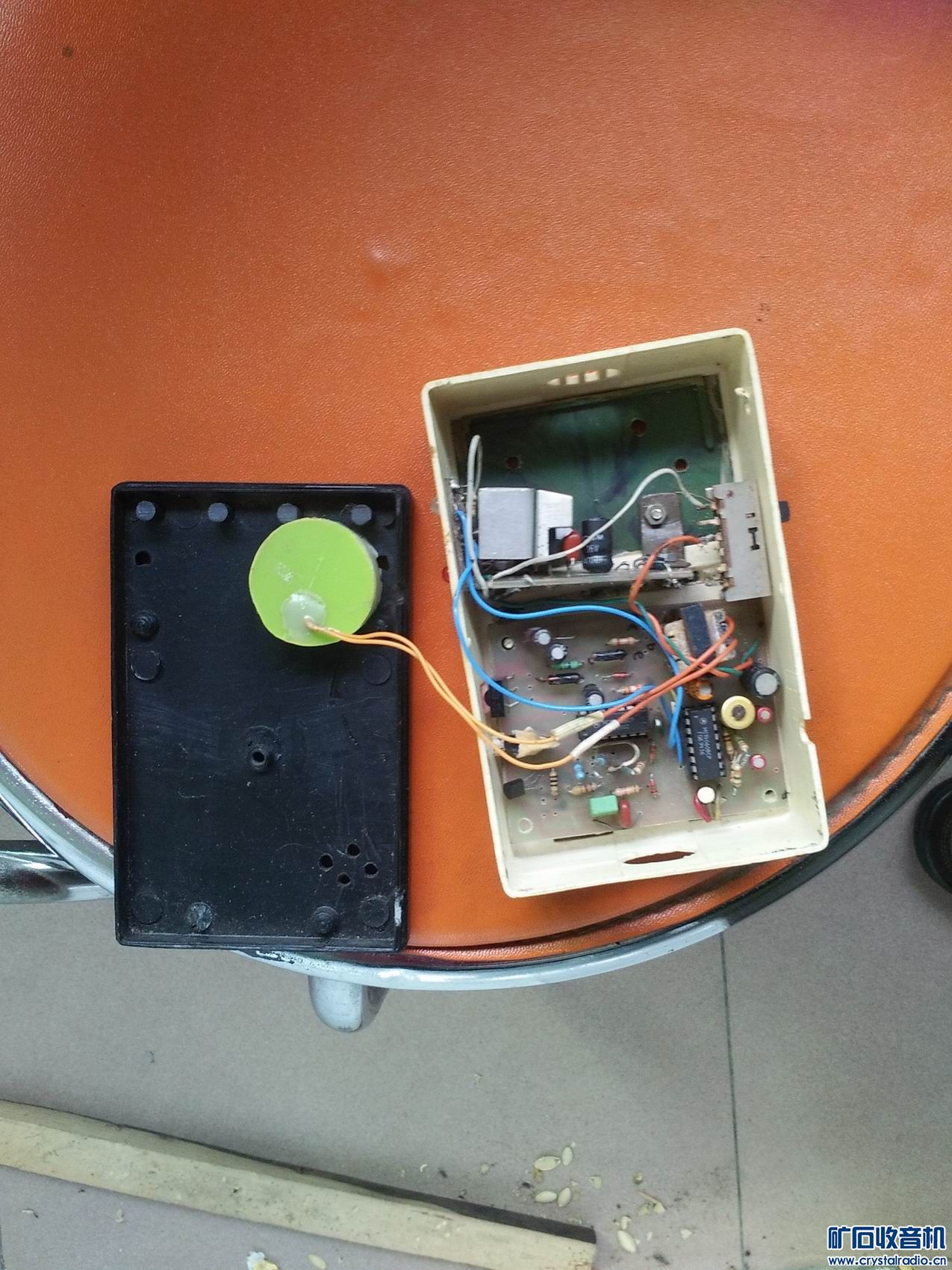

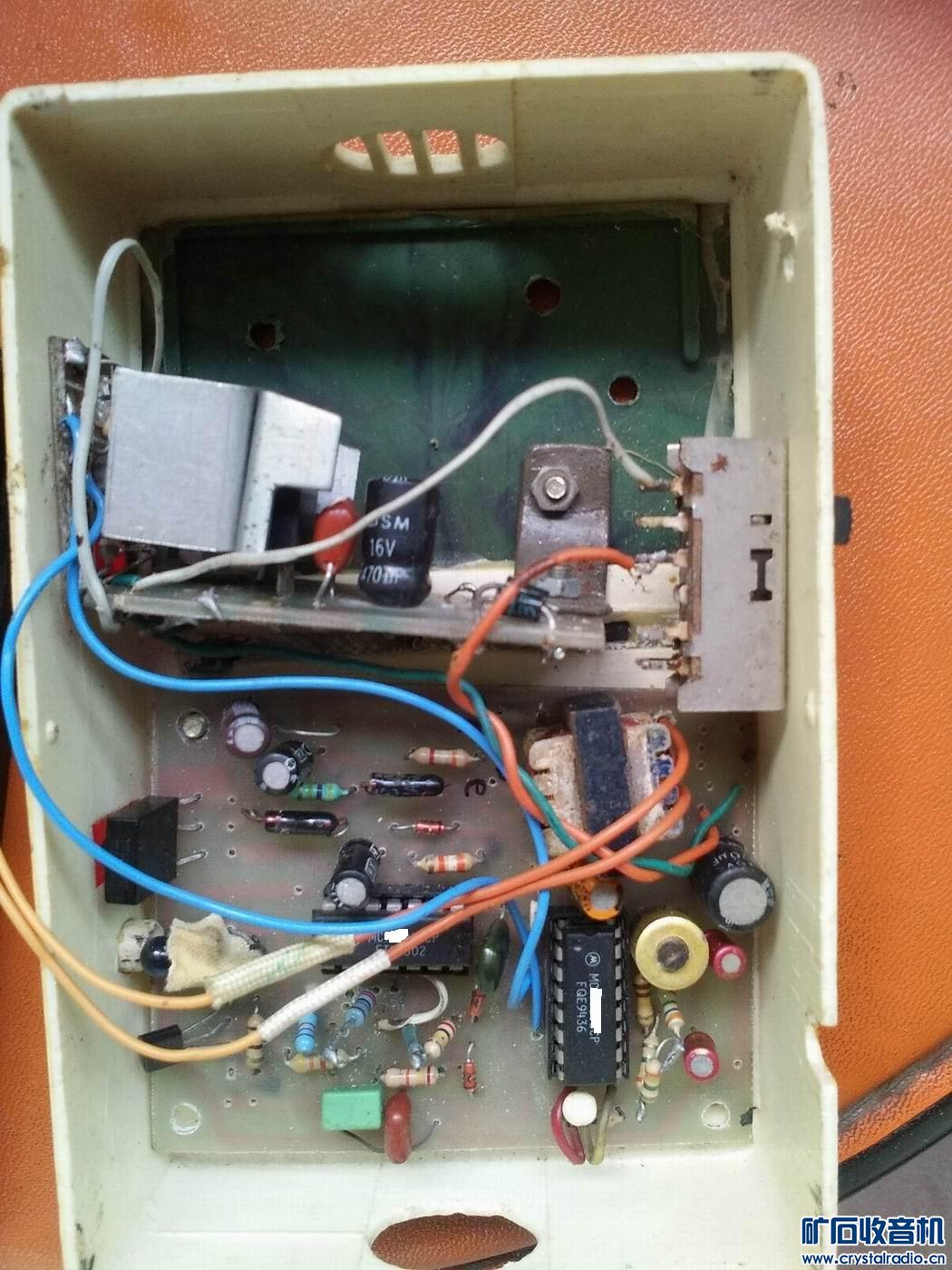

2、给小孩做的防近视报警器。特点是头与书距离过近会报警，每40分钟会自动熄灯，过10分钟后自动开灯，当剩下最后1分钟后，间隔响三次，最后10秒后灯闪，到时灯灭，10分钟到自动打开灯，但灯是逐渐变亮的。当时本机在本区科技局因价格谈不拢而没转让成。



又传不了图片了。

汉江水

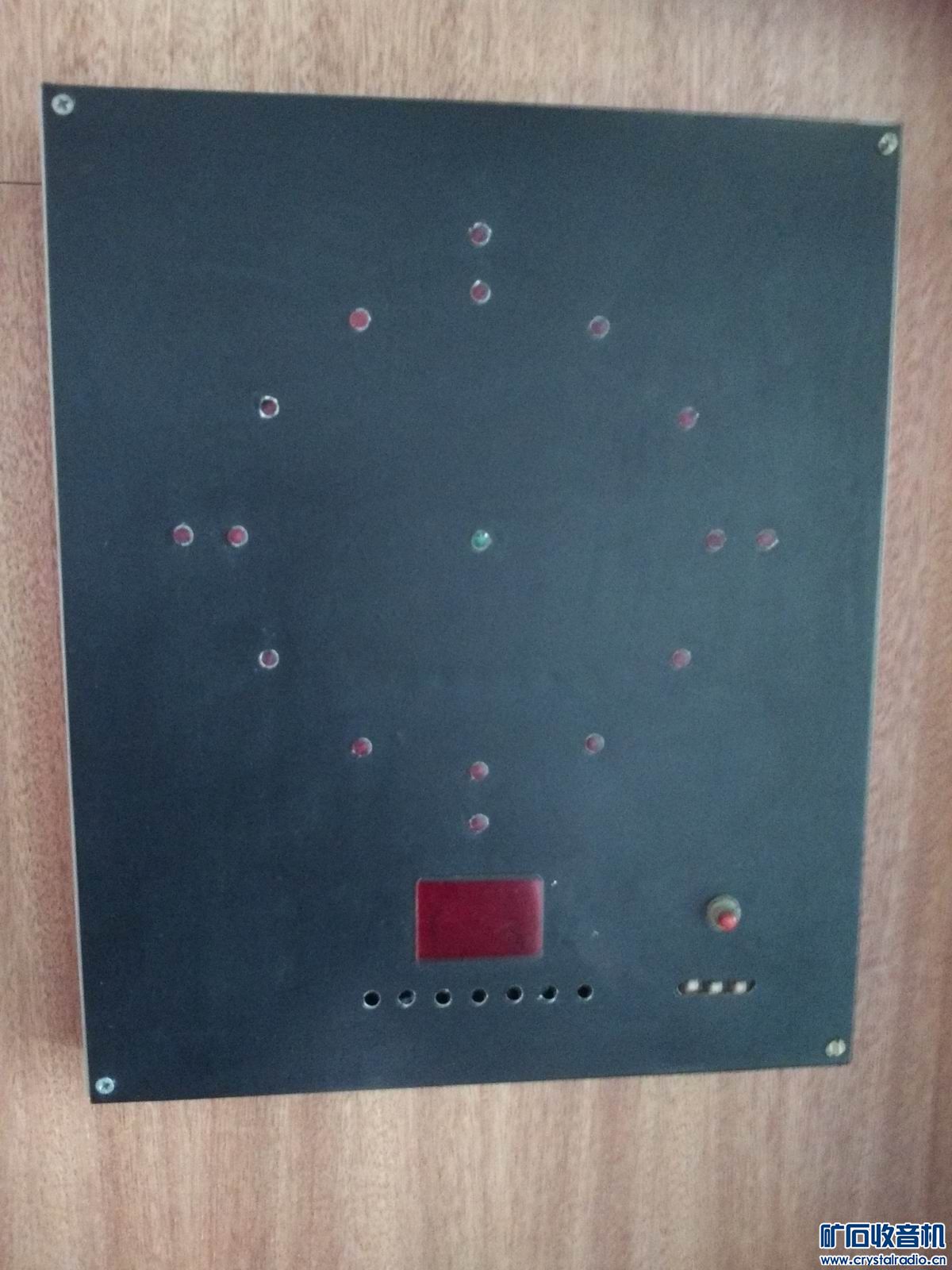

3、给小孩做的电子钟，本机用小规模数字集成电路，主要为4060、4011、4027、4013、4511等共13块、晶体三极管26只。特点是用LED模仿指针表，用数码管显示分，最具特点的是报时，每半小时报时，时长1秒，每一小时也报时，时长3秒，1点响1声、2时响2声…12点响12声并具有上电报警，时长5秒。现变压器与压电喇叭已拆除。

汉江水

电子钟电路板

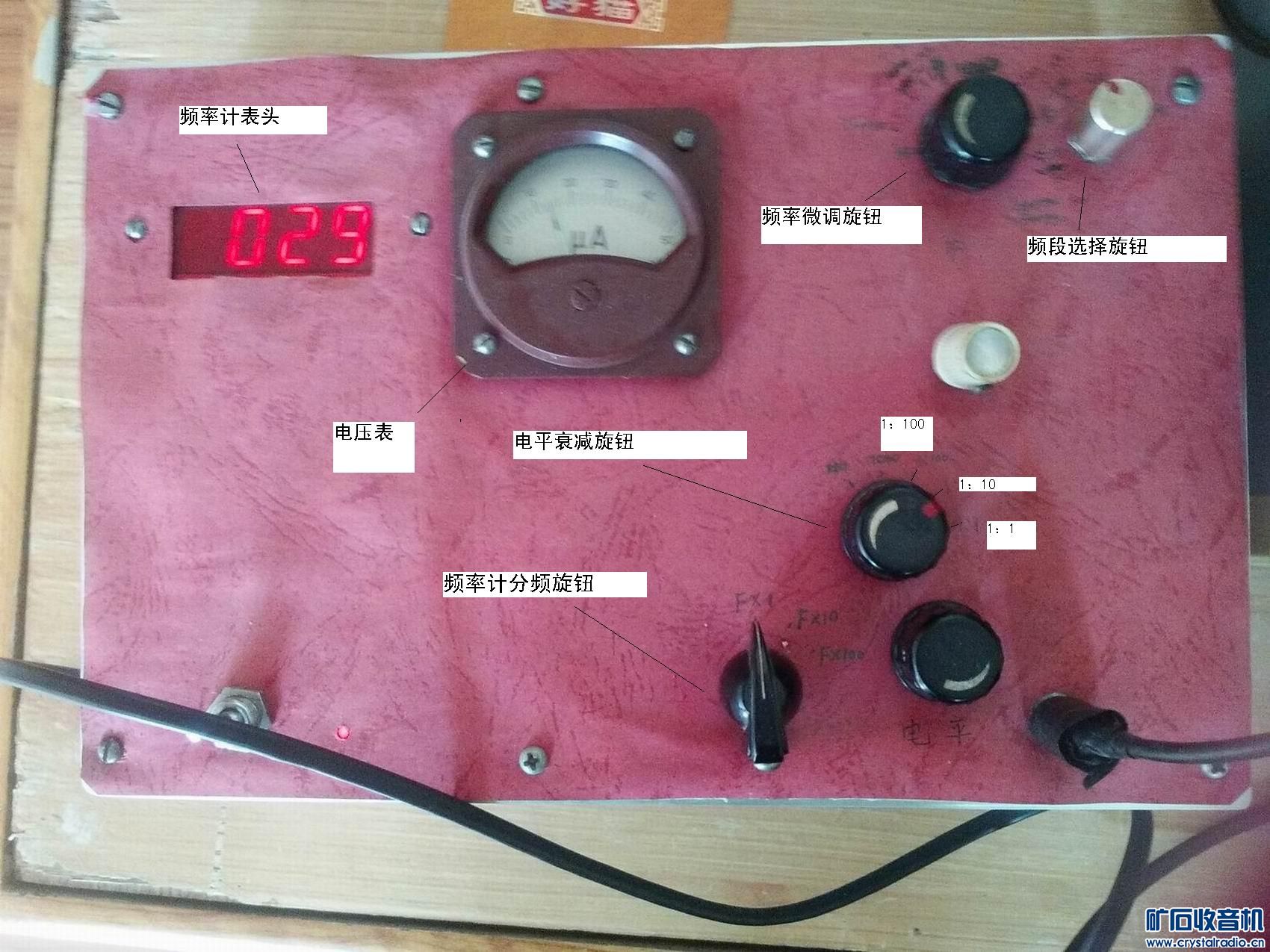

4、低频信号发生器：采用文氏振荡器，采用OCL功放电路，采用大功率管加散热器，最大输出电压5V，之所以输出电压低是为了减小失真。功放为±15V稳压，振荡及缓冲部分为±12V稳压，功放最低可接阻抗8OHM低阻，可直接测试喇叭的谐振频率。采用三位半数字表头作频率计显示，采用普通的数字电路作F/V转换，这是本机精华部分，输出电压用50μA表头指示。文氏振荡器稳幅部分效果良好，并无用钨丝灯泡，但效果与之并不差，这也是本机精华部分，这两精华部分用了一个月时间才成功。采用衰减器对输出电压进行衰减。与本人制作的毫伏表配合可测电容、电感、ESR等，而得益于有功放的缘故。

不知是怎么回事，又不能上图片了。

BG4IFY

看到这里想起当年也DIY很多作品，当时第一次制作双面板八彩条八彩场信号源竞把双面板制作反了。干脆反着焊起来，虽然麻烦但也成功了。

汉江水

BG4IFY 发表于 2017-3-5 15:04
看到这里想起当年也DIY很多作品，当时第一次制作双面板八彩条八彩场信号源竞把双面板制作反了。干脆反着焊 ...

是的，那时是没有条件创造条件也要搞，也是图个乐呵。

musicofe

手艺不怎么好啊

6a2j

楼主挺厉害的。

DZY

电子钟印板做的不错，可见当年下了大力气，和目前热转印有一拼

汉江水

6a2j 发表于 2017-3-5 17:22
楼主挺厉害的。

多谢夸奖。

汉江水

DZY 发表于 2017-3-5 17:28
电子钟印板做的不错，可见当年下了大力气，和目前热转印有一拼

多谢赞扬，与老手差距还是大啊。

汉江水

musicofe 发表于 2017-3-5 17:16
手艺不怎么好啊

谢谢关注，你说的是实话，确实手艺不到家。。

其实不想走

支持这样DIY，这种制作自己没有浓厚的兴趣和坚韧的毅力是不容易成功的。

merrymakers

纯正的DIY，回头看应该很多感慨啊！
