正月十一 ——展示单管再生机1U11。

今天要展示的是东德的单管机1U11。

正月11，展示1U11，,除了”11”合拍之外，还有一个意思，是追忆已故收音机发展史研究者“水晶无线电”潘和平先生。

我第一次见到1U11机器图是潘先生在2006年3月以网名“水晶无线电”在廣播论坛发的帖子《据说这个德国的1U11就是“工农之友”他爹，赶快来滴血认亲吧！》，那时恰好正在修理一破旧的“工农之友”，故特别注意。
2008年2月8日（至今正好9年），“水晶无线电”在廣播论坛 发表了另一篇帖子,标题是《东德1U11型再生式收音机和“工农之友”》，引起热议，至今仍是网上转载热门。
查了下，虽然廣播论坛的服务器几经辗转，2006年的帖子已经查不到了，但幸运的是2008年”水晶无线电”介绍这台机子的文章还在，其链接是：
《东德1U11型再生式收音机和“工农之友”》：
http://hkbbs.leowood.net:88/foru ... rty=0&ClassID=0
(如果你没有在廣播论坛注册,那要回答一个问题才能进入,答案是: 15100 )

“水晶无线电”的主要作品是《收音机－ 浓缩百年艺术的精灵》，2006年1月2日 首发在廣播论坛（由于服务器搬迁，现在查不到了），网上很多转载的，建议大家都看看。

——————————————

今天要展示的就是1949年－1951年民主德国RFT-Stern Radio公司生产的1U11型再生式收音机。
我手头有两台1U11。

先上比较破旧的这台。
这台运输过程中外壳破损，破成20多个小块块了。不过全部破块都在，当时就初步已经粘结好了，等待表面处理涂装，即可恢复（这个，请相信我的手艺）。 这里展现的是卖家发货前的图片。
后板标明型号是“1U11”
天线插孔位置在机箱底部

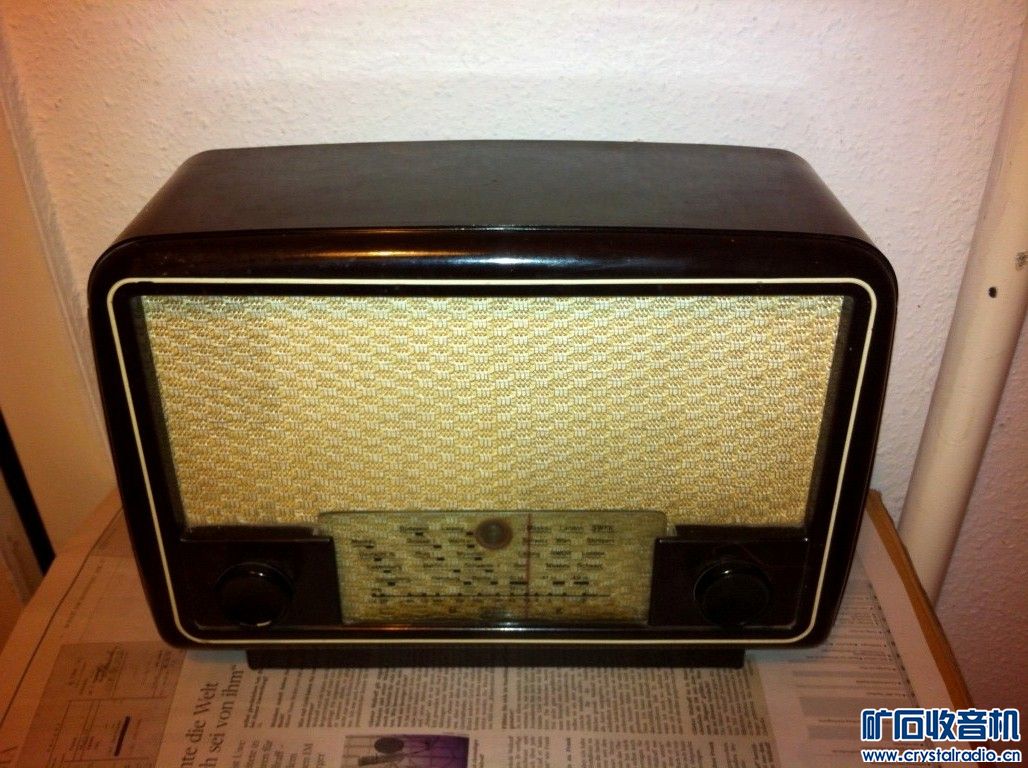

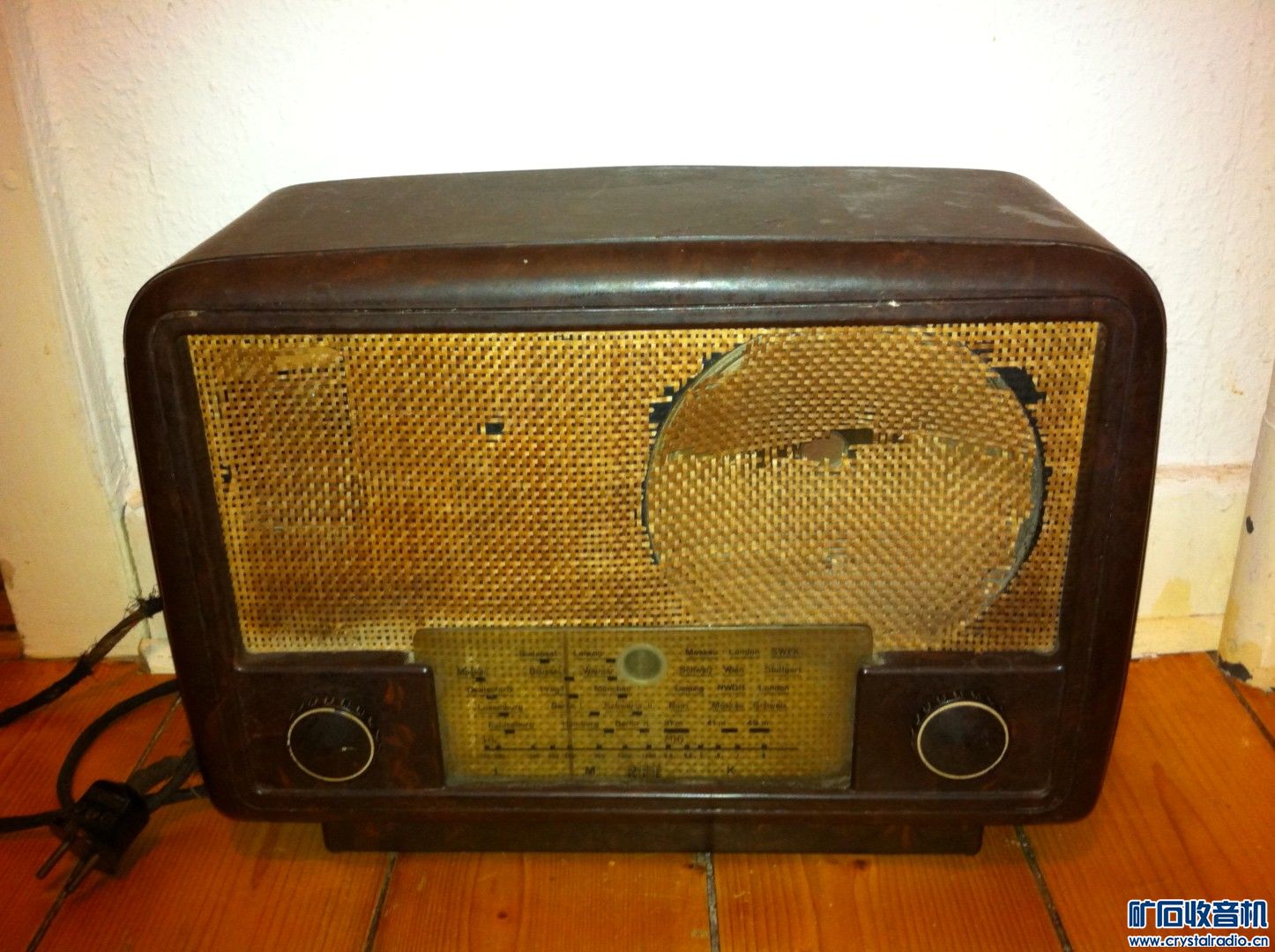

第一台正面


第一台内部全貌


第一台喇叭


第一台电子管

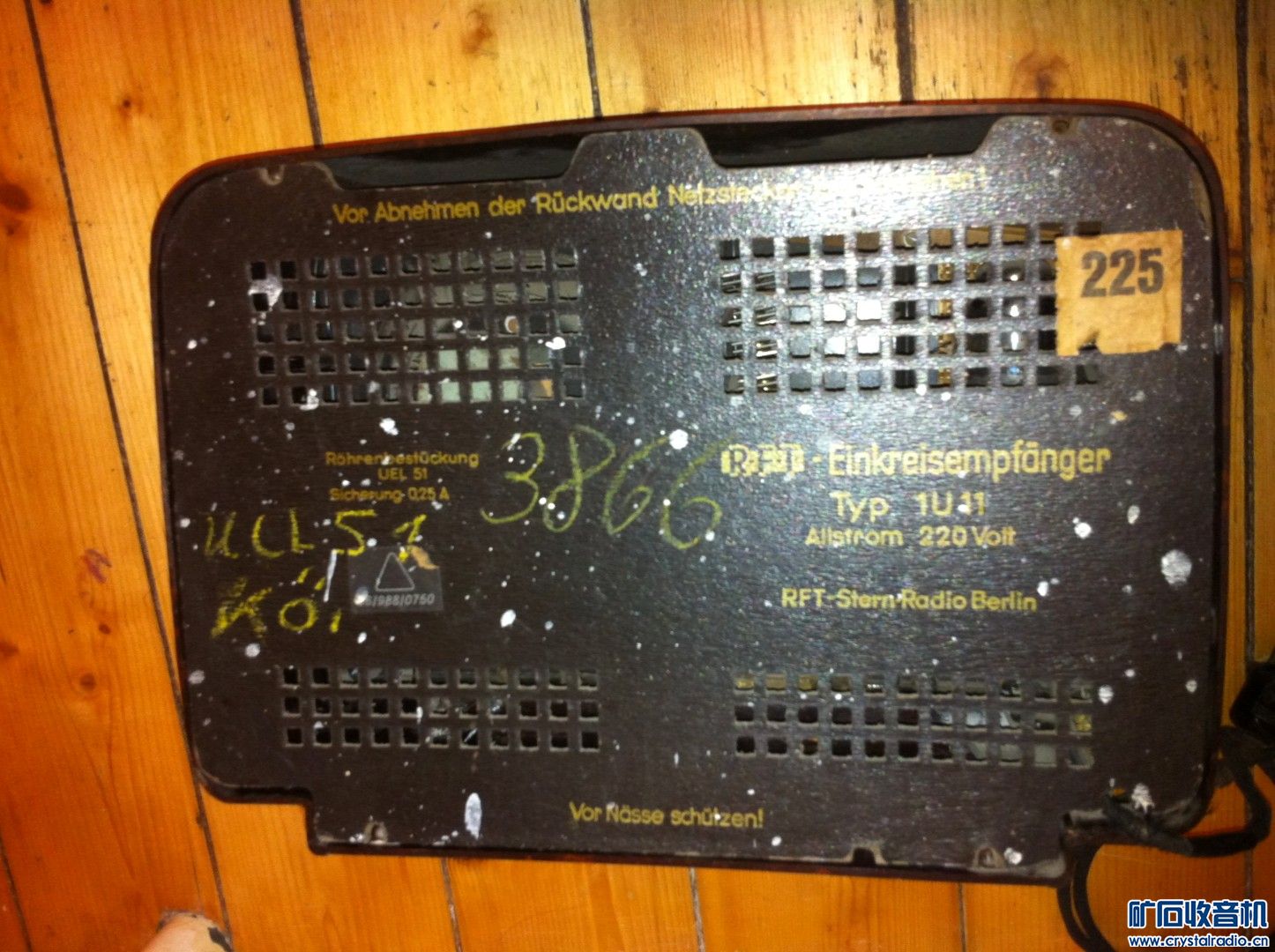

第一台后板
标注有型号1U11.


后板内面有电路图


天线插孔位置在机箱底部


＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

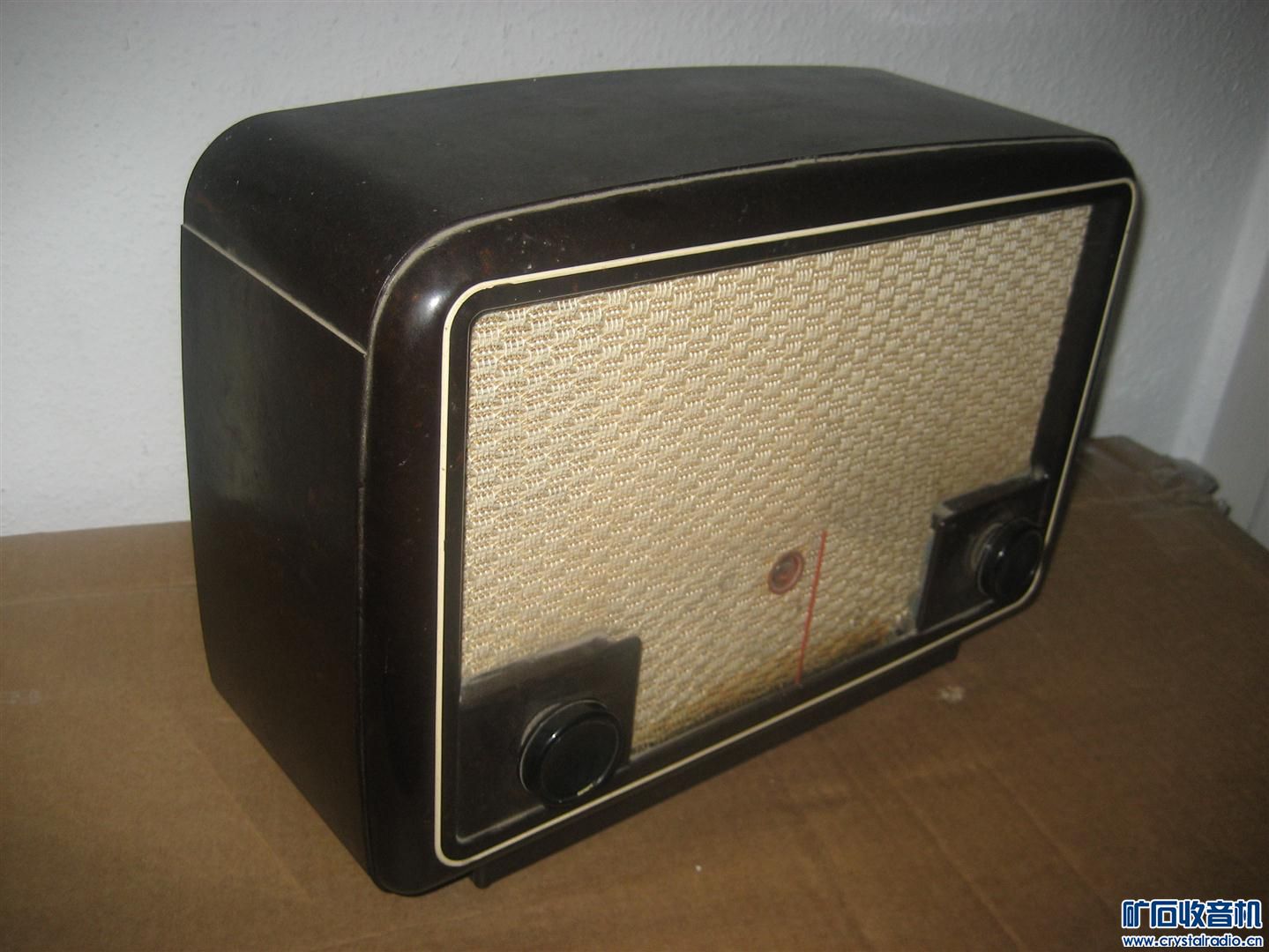

第二台

第二台比较新净，不过喇叭布是不是原装存疑。
另外，与上一台的区别主要有
1／天线插孔位置变了
2／后板上没有标注1U11字样。
3／硒堆加了保护外架子。

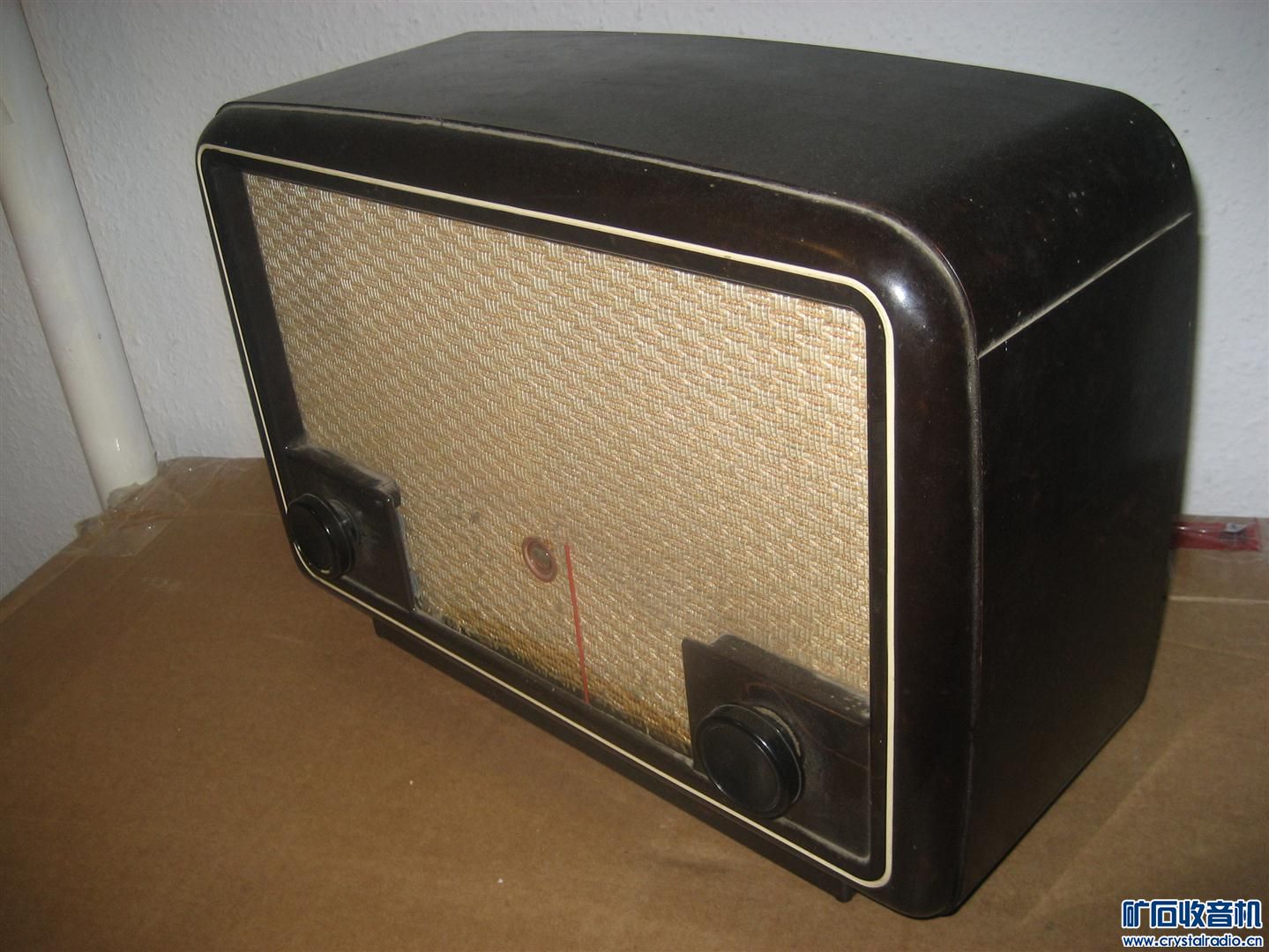

正面


为运输安全拆下度盘


第二台内部全貌

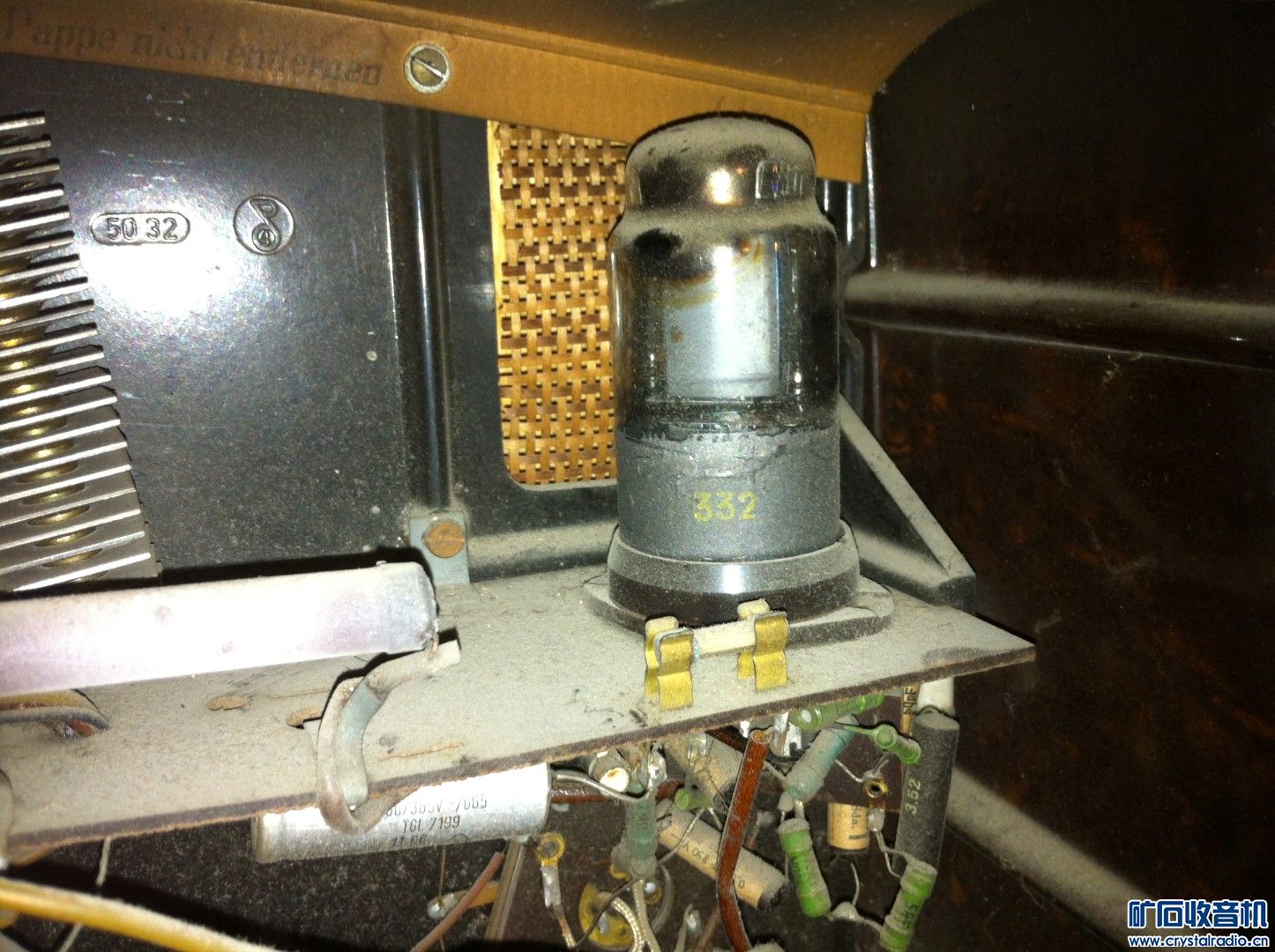

局部，注意看硒堆整流器和电子管

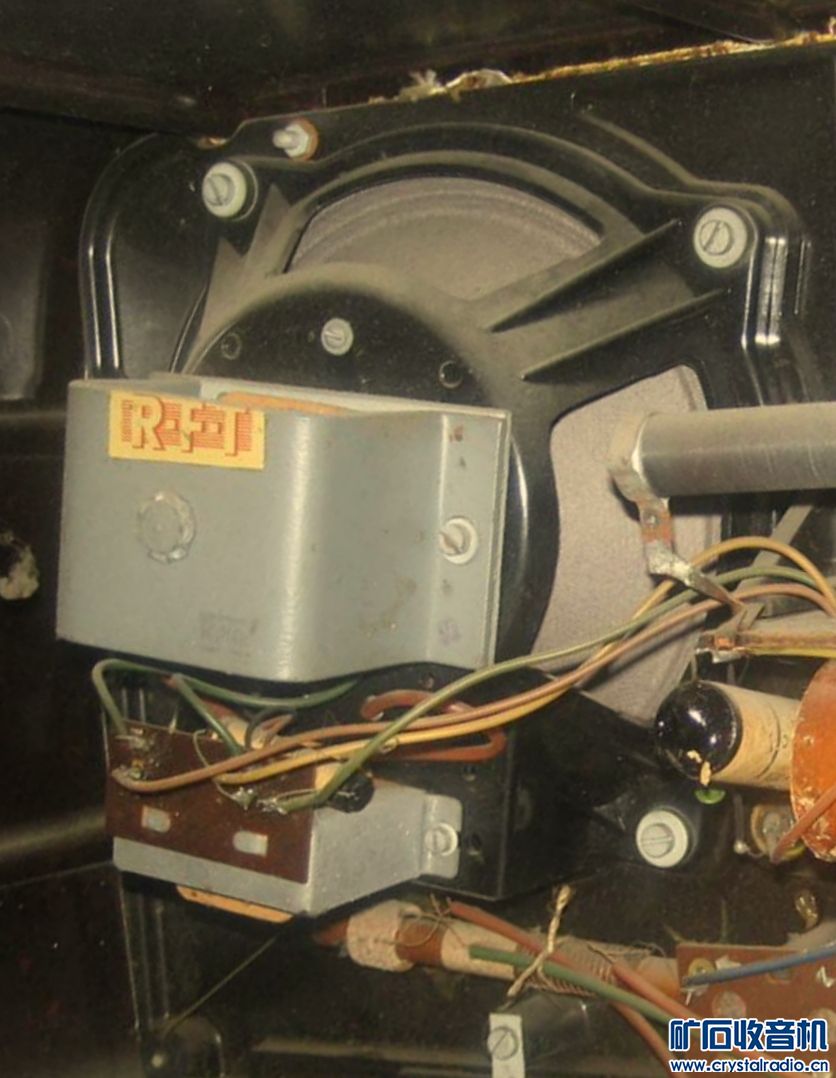

喇叭


调谐线圈和拉线结构布局



第二台的天线插孔在后视右下方位置（右四个孔的胶木片即是）

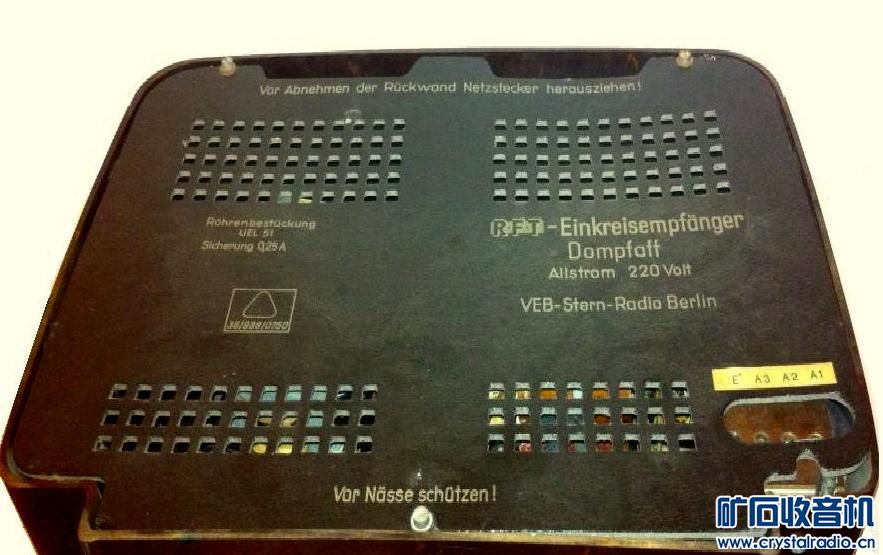

第二台后板，未见到“1U11”字样。

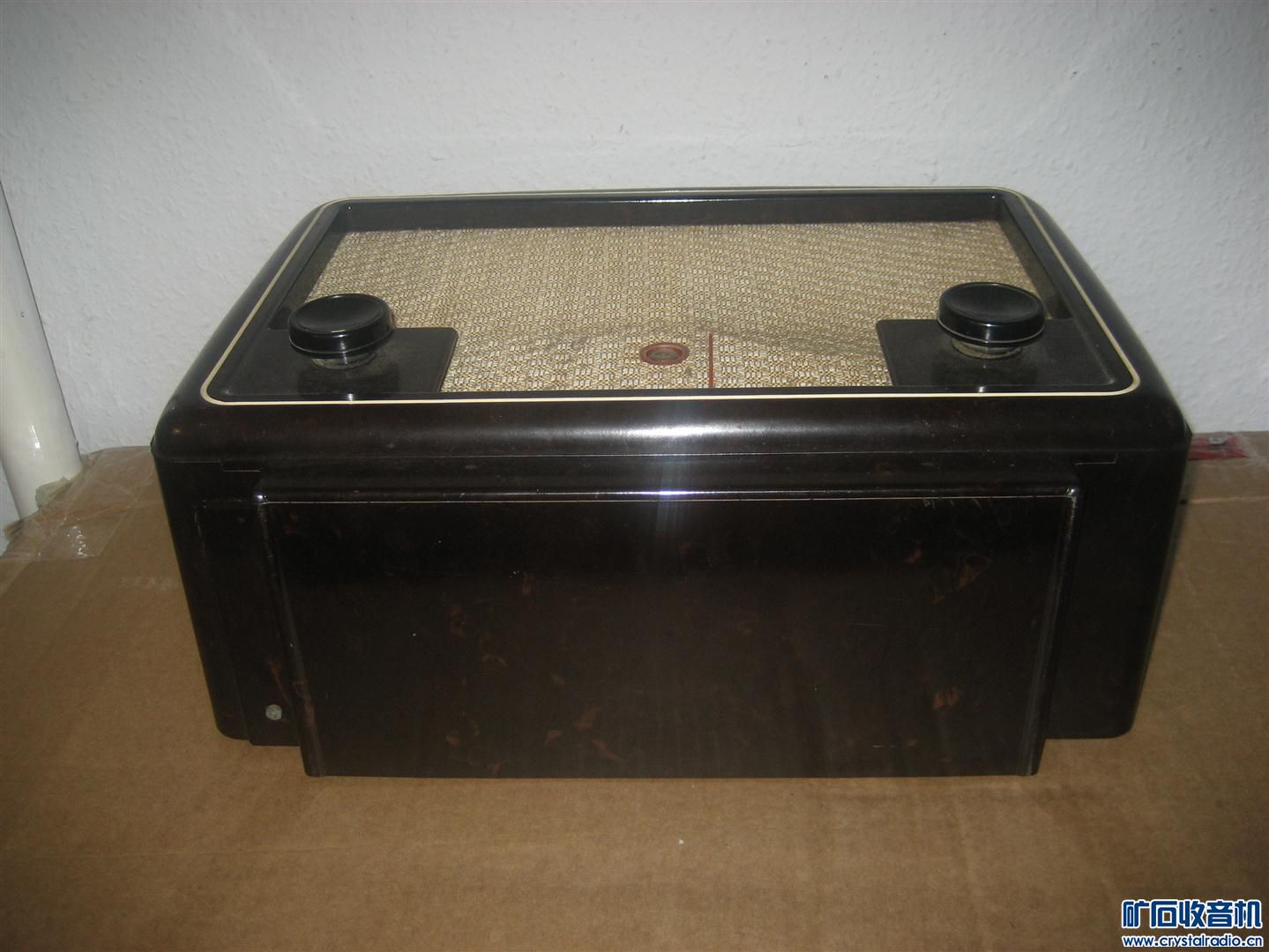

侧面和底部

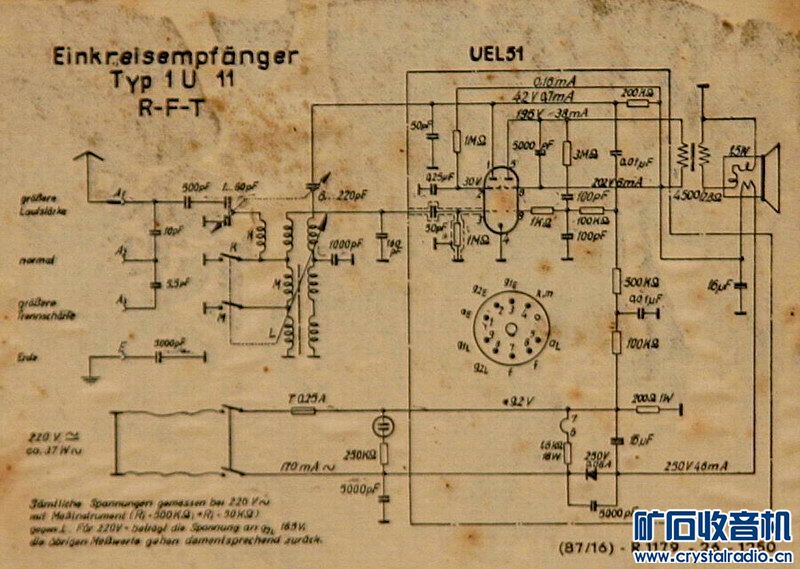

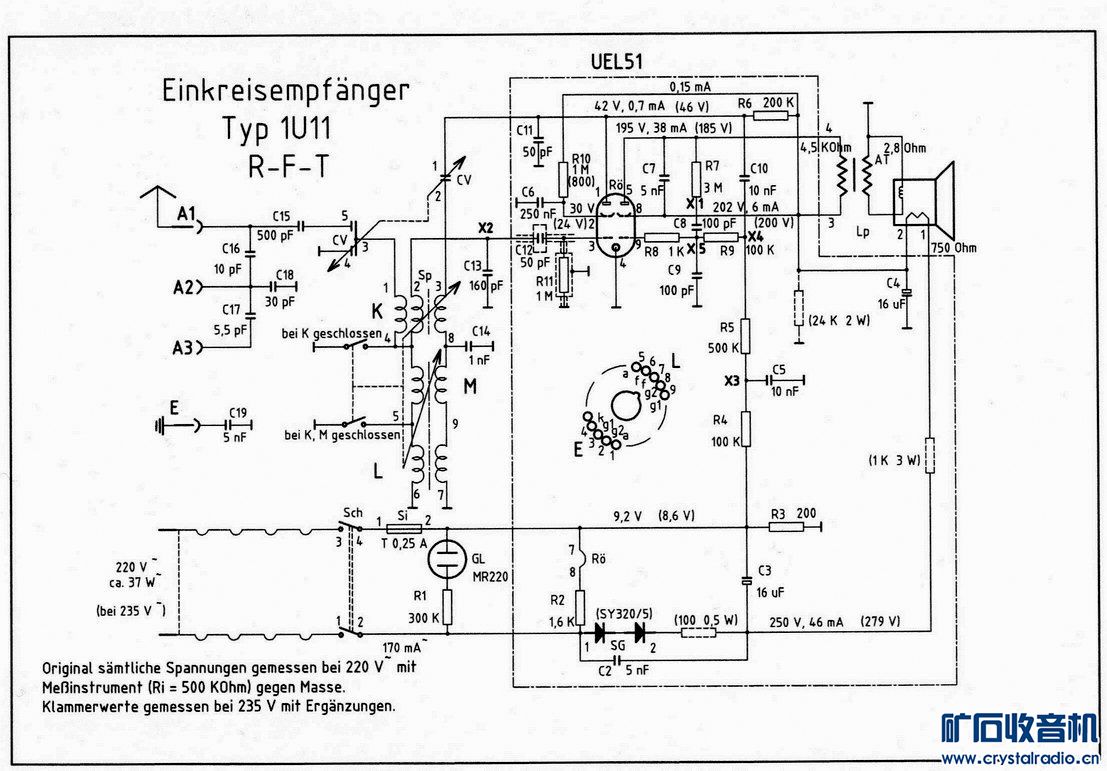

电路图（资料图）

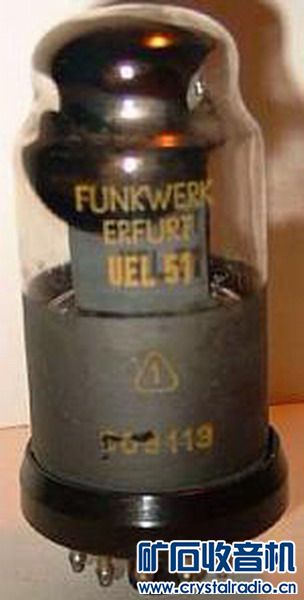

资料图——该机使用的电子管UEL51


资料图（德国人喜爱1U11）

fjzxx46

程权的学生 发表于 2017-2-7 20:50
北京联合无线电厂就是718厂，东德援建的，西南联合无线电厂是苏联援建的。

我觉得西南联合厂的元件质量更好些。

薛定谔的猫

又抢个沙发
还是单管的看着简单
一个双三极管解决问题了

fjzxx46

薛定谔的猫 发表于 2017-2-7 17:25
又抢个沙发
还是单管的看着简单
一个双三极管解决问题了

UEL51实际是孪生束射四极管。

两半管不一样的，一个是小功率的用于检波再生，另一个输出功率相当大的。

另加硒堆整流。

故而实效相当于三管机。

jlabcd

第一次见到电子管再生式收音机，挺新鲜的。

lyh77717

原来，工农之友原型机在这里。

电真空

这个UEL51国内比较难找

薛定谔的猫

fjzxx46 发表于 2017-2-7 17:47
UEL51实际是孪生束射四极管。

两半管不一样的，一个是小功率的用于检波再生，另一个输出功率相当大的 ...

看图果然是会看错，哈哈，见笑了！

可达

东德的沥青灌封纸介电容以及径向引线电阻和喇叭盆架，和北京友谊生产的515纸介电容、碳膜电阻和小北京用的5吋外磁喇叭盆架好像都是一样的。

fjzxx46

可达 发表于 2017-2-7 18:54
东德的沥青灌封纸介电容以及径向引线电阻和喇叭盆架，和北京友谊生产的515纸介电容、碳膜电阻和小北京用的5 ...

北京无线电联合厂是东德援建的，现在很多人都把他归类到苏联援建156项中，

也许是苏联出的钱，

但技术确确切切是东德的，包括建筑风貌都是德国的。

jia199938

fjzxx46 发表于 2017-2-7 19:13
北京无线电联合厂是东德援建的，现在很多人都把他归类到苏联援建156项中，

也许是苏联出的钱，

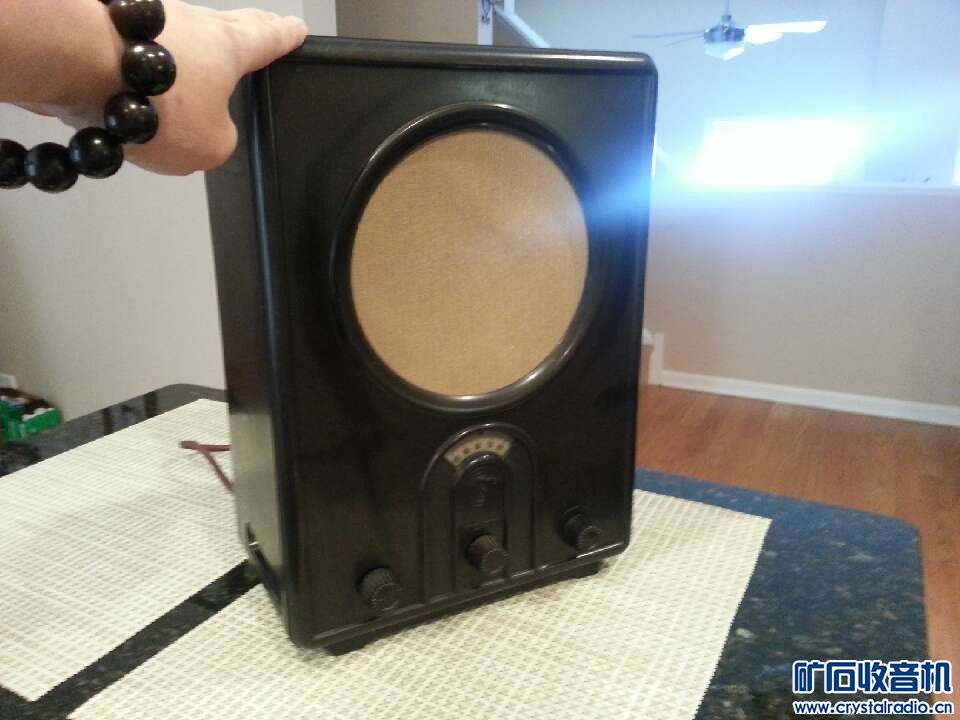

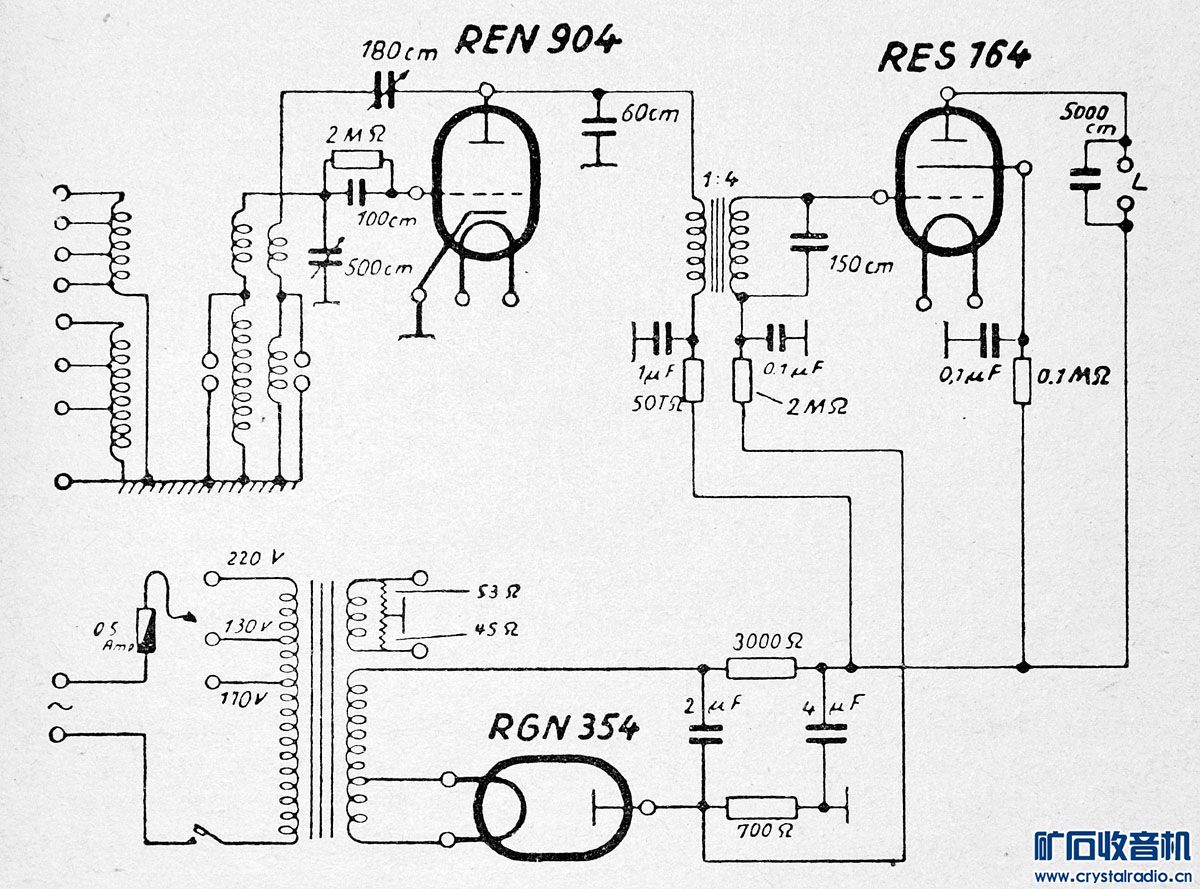

借你的贴，上这台辈分大的
