牡丹941-c和夏普by-412

kunlun

春节没事拍了几张照片。
之所以把两台机器一起贴，是因为两台机器电路很像。

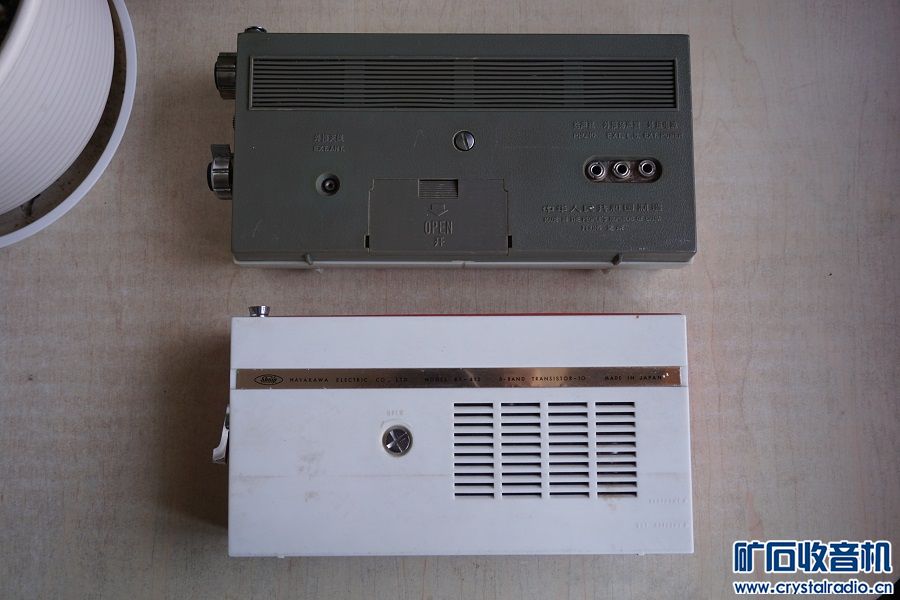

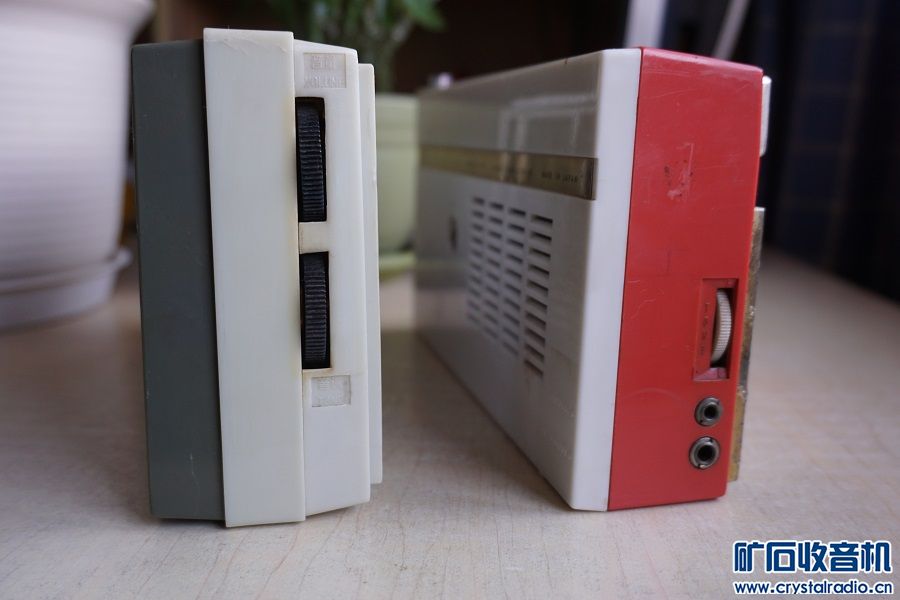

先比较一下外观，941稍大一些，by-412更秀气一点儿。
先看图：

kunlun

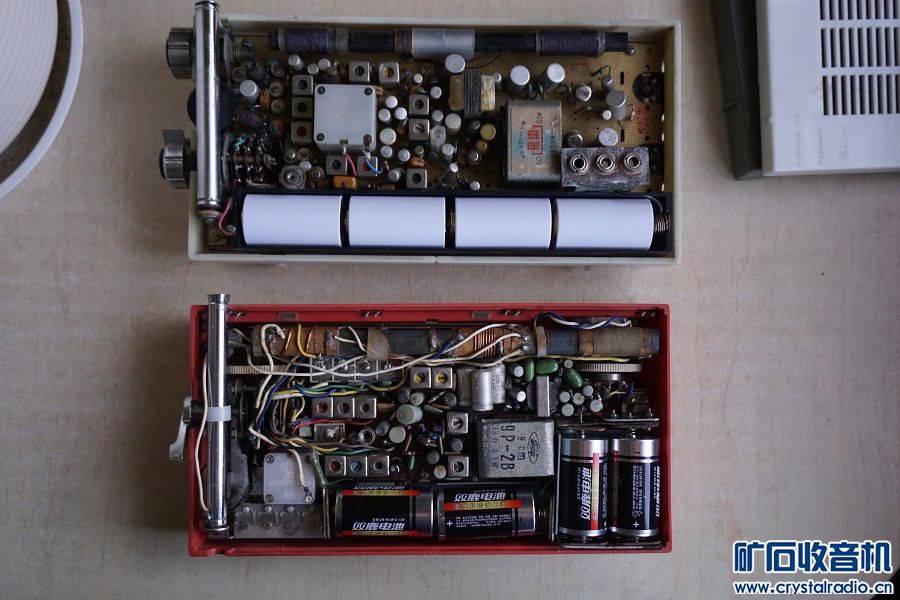

然后比较一下电路。
两台机器都是三波段，带调谐高放、两级中放，且低放形式也很相似。
941为9晶体管机器，by-412为10晶体管机器，多出来的晶体管用于AGC控制。

不同点：
1、941短波频率到22MHz；by-412短波频率到26MHz。
2、941短波二采用二次谐波混频；by-412短波二采用独立的LC振荡电路，结构更复杂一点儿。
3、941中放有两级双调谐中周；by-412只有一级双调谐中周。
4、941磁棒为中波专用；by-412磁棒上三个波段线圈都有，因此结构更加复杂。为了适应这么大的频率范围，它在接收高频波段的时候通过短路低频波段的线圈使电感量下降。
5、by-412比941多了一个指示电池电量和调谐指示的表头。

941电路图


by-412电路图

kunlun

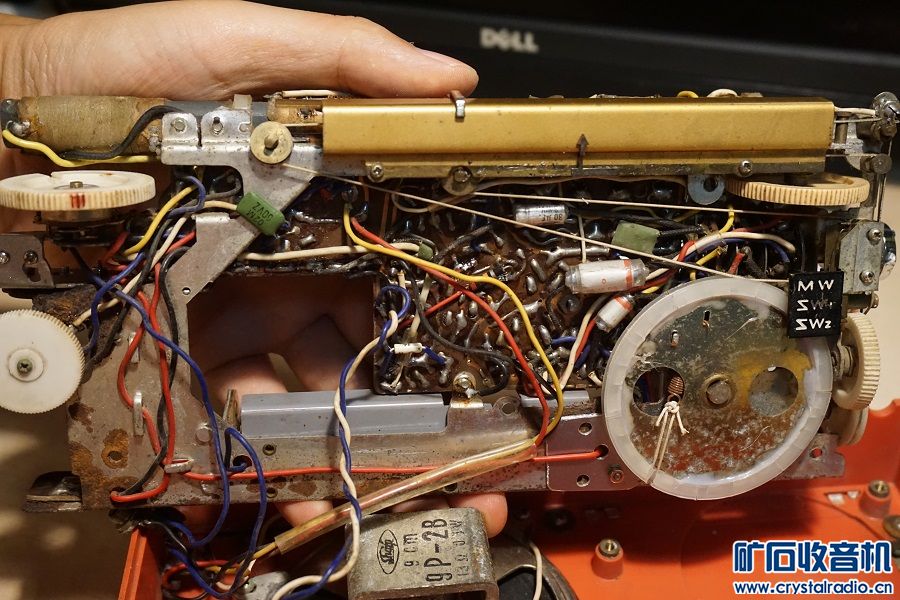

再随便聊聊结构。
941生产于70年代，而by-412生产于60年代。
by-412结构过于紧凑很难维修，这有几方面原因：
1、由于时间较早，不管是点解电容还是涤纶电容以及微调电容体积都很大。
2、三个波段天线上都有初级和次级线圈，再加上短波二独立的振荡回路，使连接波段开关的飞线又多又长。
3、by-412的设计体积比941还要小。

但by-412也有值得称道的地方：
1、内部机芯为金属支架，非常稳固。

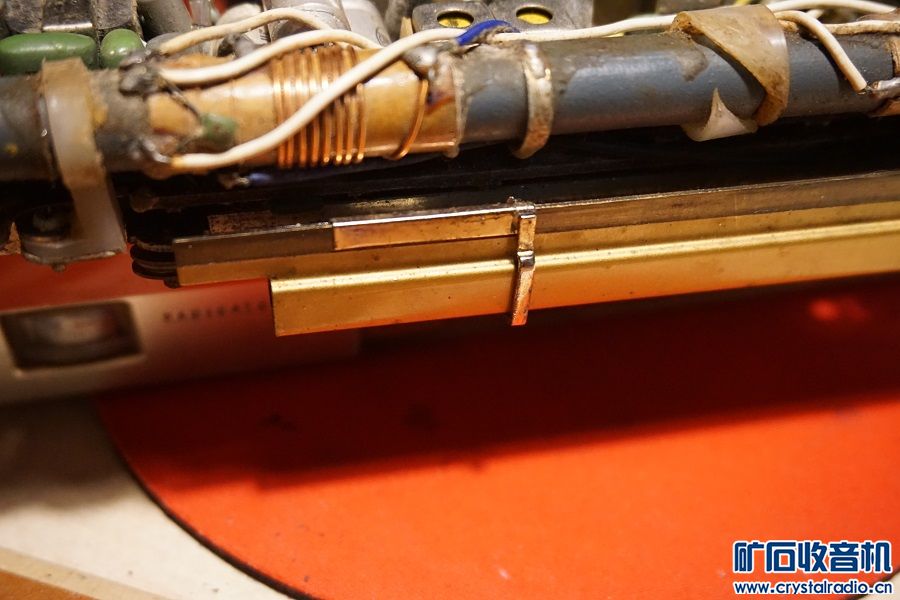

2、调谐指针是铜指针在铜导轨上滑动，既顺畅又稳定。
3、短波微调同样有一套拉线和指针机构，同样是铜指针在铜导轨上滑动。微调指示还是比较方便的。
4、波段开关在侧面，除了波段开关上有波段指示外，还有一套指示机构在前面面板上指示波段。
5、调谐指示我个人还是很喜欢的。

2020482

还是有差距的。

dongmin

都是好机啊，不知道接收效果和音质各有什么特点？

kunlun

dongmin 发表于 2017-2-2 15:04
都是好机啊，不知道接收效果和音质各有什么特点？

by-412的中波高放调谐线圈的磁芯碎了，试了一次没拆下来，因此没完全统调好。

目前的状况是中波941强于by-412，短波by-412强于941。
941的声音强于by-412.

上海的早晨

当时正规无线电厂都有些样机可以参考，用来生产自行设计的国产机。

dongmin

kunlun 发表于 2017-2-2 19:49
by-412的中波高放调谐线圈的磁芯碎了，试了一次没拆下来，因此没完全统调好。

目前的状况是中波941强 ...

看来国产收音机的表现还不错。。。

kunlun

巴比特罗尼 发表于 2017-2-4 17:06
电吹风伺候，取出碎磁芯

磁芯裂成了两半，需要拆开屏蔽罩才能拆下磁芯。
机器结构太紧凑，反面也有元件，地方很挤，难下烙铁，且几个屏蔽罩焊在一起，我的烙铁功率不够没弄下来。

kunlun

巴比特罗尼 发表于 2017-2-5 10:05
用抽锡烙铁加上普通电烙铁应该没问题的

中周反面被元件和很多线压着，只能扒开不大的缝，吸锡烙铁不容易进去，拆掉波段开关的线动静有点儿大，怕弄错了线。
先凑合听着，过一段有兴趣了再倒腾。

收音机不见不散

那个年代一般都有短1短2

贺兰雪

当年没有集成电路没有二次变频，收的台比现在还多。

矢量极限

介绍的很详细，各有特色。
