经典老机图（三管再生式）

来来 · 发表于 2010-6-29 14:49:05

全下载并收藏了，可惜没印板图呀

乱台 · 发表于 2010-6-29 15:43:49

看到这些图，又想到了那个时代-------------------感谢楼主！

光说不练 · 发表于 2010-6-29 16:23:42

这类机器有很多是搭棚的，例如东湖B31、海棠TR401什么的……

东湖

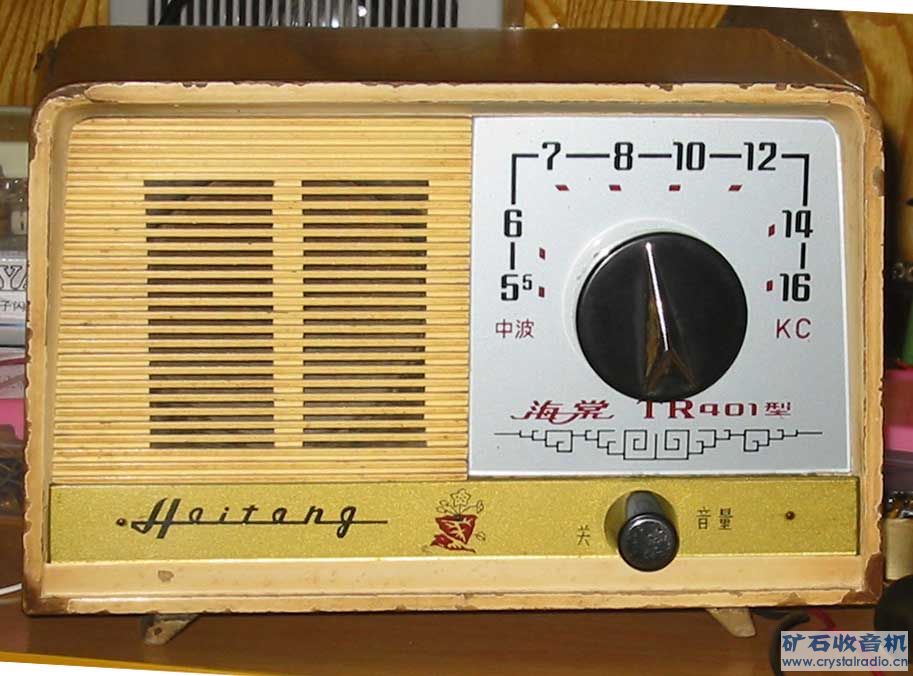

海棠（这个是4管的）

光说不练 · 发表于 2010-6-29 16:28:42

东湖应该算是铆钉板＋铁底座结构

hdtx · 发表于 2010-6-30 14:23:00

好图要顶

乱台 · 发表于 2010-6-30 17:59:06

谢谢！真是开眼了！搭棚来复再生成品机，真是少见！

suhonggui · 发表于 2010-7-1 08:12:07

原帖由 光说不练 于 2010-6-29 16:23 发表
这类机器有很多是搭棚的，例如东湖B31、海棠TR401什么的……

东湖
546754
546755

海棠（这个是4管的）
546756
546757
546758

这个更怀旧！！！

战斗者 · 发表于 2010-7-1 14:34:45

原帖由 光说不练 于 2010-6-29 16:23 发表
这类机器有很多是搭棚的，例如东湖B31、海棠TR401什么的……

东湖
546754
546755

海棠（这个是4管的）
546756
546757
546758

不练兄的图真开眼了，原来如此啊

UFO_09 · 发表于 2011-1-23 17:47:31

zzm530919 · 发表于 2011-1-23 23:53:29

所有的图都很珍贵。其实这些机器可以恢复生产，接收效果比超外差机好，音量也能满足。灵敏度差些也足够了。

左月 · 发表于 2011-1-24 06:53:31

怀念的老图太熟悉啦养眼啊O(∩_∩)O哈哈~

鸿渐哥 · 发表于 2011-1-24 10:57:12

收藏了，谢谢

scsdhn · 发表于 2011-1-24 12:10:07

原帖由 光说不练 于 2010-6-29 16:23 发表
这类机器有很多是搭棚的，例如东湖B31、海棠TR401什么的……

东湖
546754
546755

海棠（这个是4管的）
546756
546757
546758

原来如此没有印板图

fzh547611 · 发表于 2011-1-24 12:17:18

呀，这么多三管机电路图。

老玩童儿 · 发表于 2011-1-24 12:50:04

原帖由来来于 2010-6-29 14:49 发表
全下载并收藏了，可惜没印板图呀

那时大部分机器都采用搭棚和铆钉连线，印版属高级时髦的工艺，这些鸡鸡上不得这档次。
