求图想作一个TA8127N立体声收音机

北方丁丁迷 · 发表于 2010-5-19 12:47:47

找到一个TA8127N集成电路，想做一个FM立体声收音机，求各位老师给我一个最简单的图

ckey999 · 发表于 2010-5-19 14:23:22

提示: 作者被禁止或删除内容自动屏蔽

北方丁丁迷 · 发表于 2010-5-19 17:23:35

谢谢楼上，这张图太专业了，希望能求一张简单的，直接画出来的电路图，以前在论坛里有人发过AM FM两波段的，但是现在图不显示了

呜呼 · 发表于 2010-5-19 17:55:47

原帖由 北方丁丁迷 于 2010-5-19 12:47 发表
找到一个TA8127N集成电路，想做一个FM立体声收音机，求各位老师给我一个最简单的图

要用本IC制作收音机，是不可能很简单德，因为它本身就有24脚，再加上外围电路，因此就简单不了了。附，TA8127N集成电路割胶电压如下：
http://ic.wwbj.net/sucha/1131.html

北方丁丁迷 · 发表于 2010-5-20 16:02:59

以前在矿坛里有图片，希望还有人保存

hsl512 · 发表于 2010-5-24 03:24:53

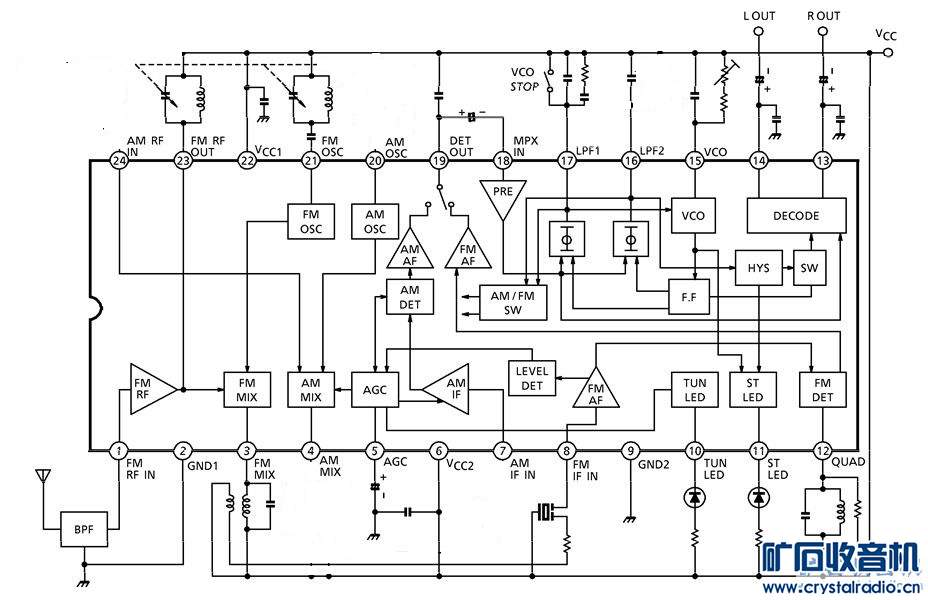

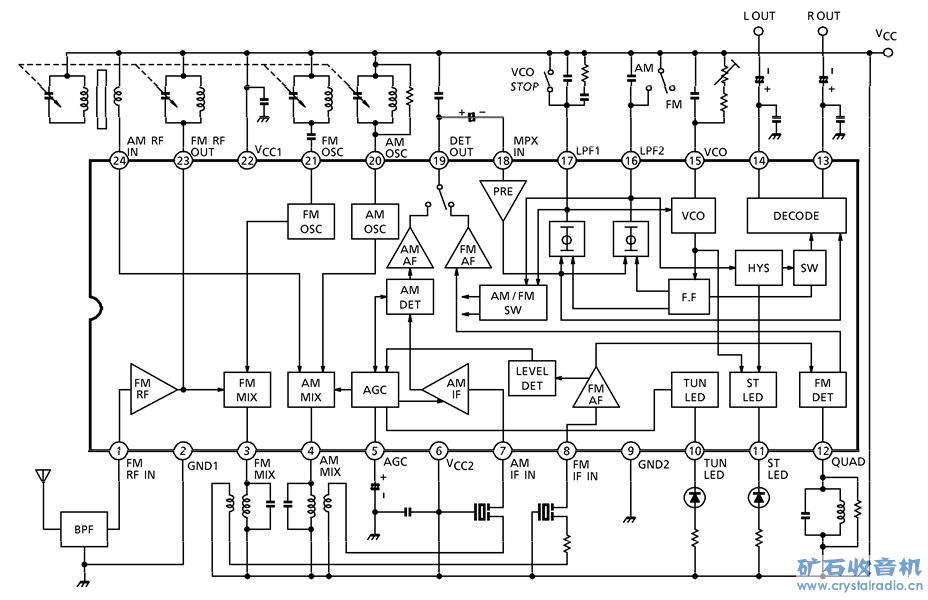

现在传一张资料上的截图：

求知NBA · 发表于 2010-5-26 09:43:46

本人有一个TA8127N汽车调感收音头，因没有资料一直放着，看到此贴也想试机那位大侠有资料请上传一份。先谢谢各位！！

LI1 · 发表于 2010-5-26 12:42:19

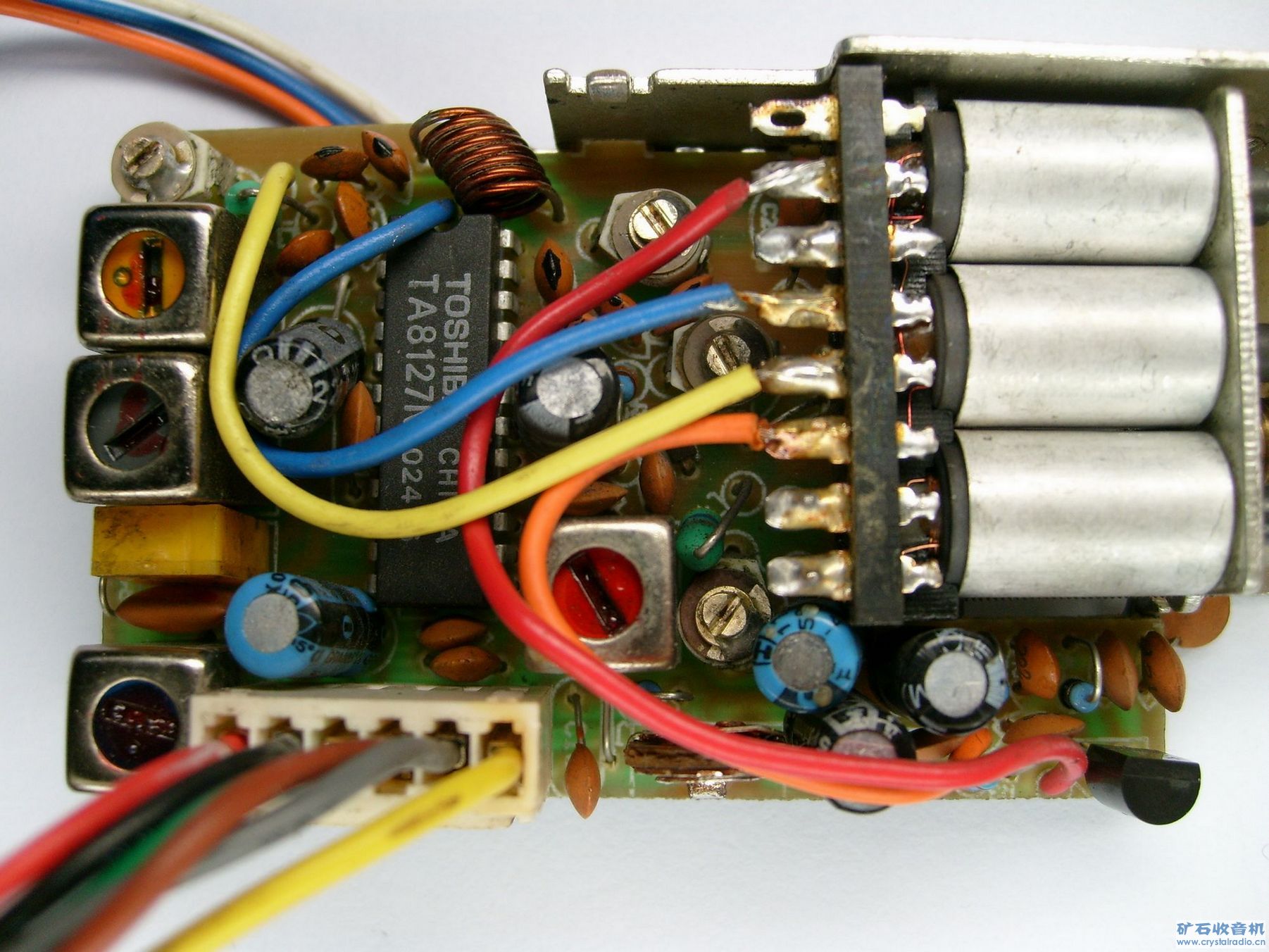

这是拆的一个

求知NBA · 发表于 2010-5-26 16:58:15

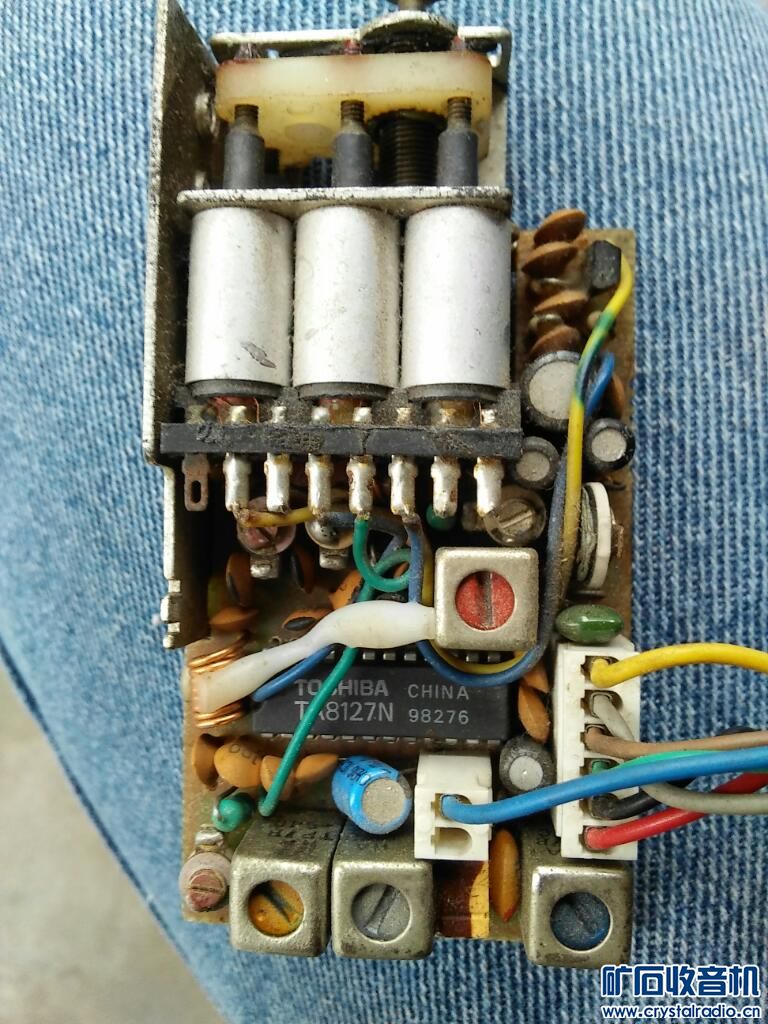

LI1大侠我的那个和你的不太一样，调感线圈是上三下二而且在可调电阻上方多了一个管子（2SC型）。晚上有空发照片请多指教。非常感谢LI1大侠！！

fuyi · 发表于 2010-5-26 19:25:15

这个收音头我也有一个，3元钱买的，不过昨天我把L输出当FM/AM转换接了+3V电源，结果此脚对地电阻变成了0，FM/AM转换（就是绿线和黑线中间的那一根）也不起作用了，整个机器就成了一单声道调频机了！

求知NBA · 发表于 2010-5-26 20:00:48

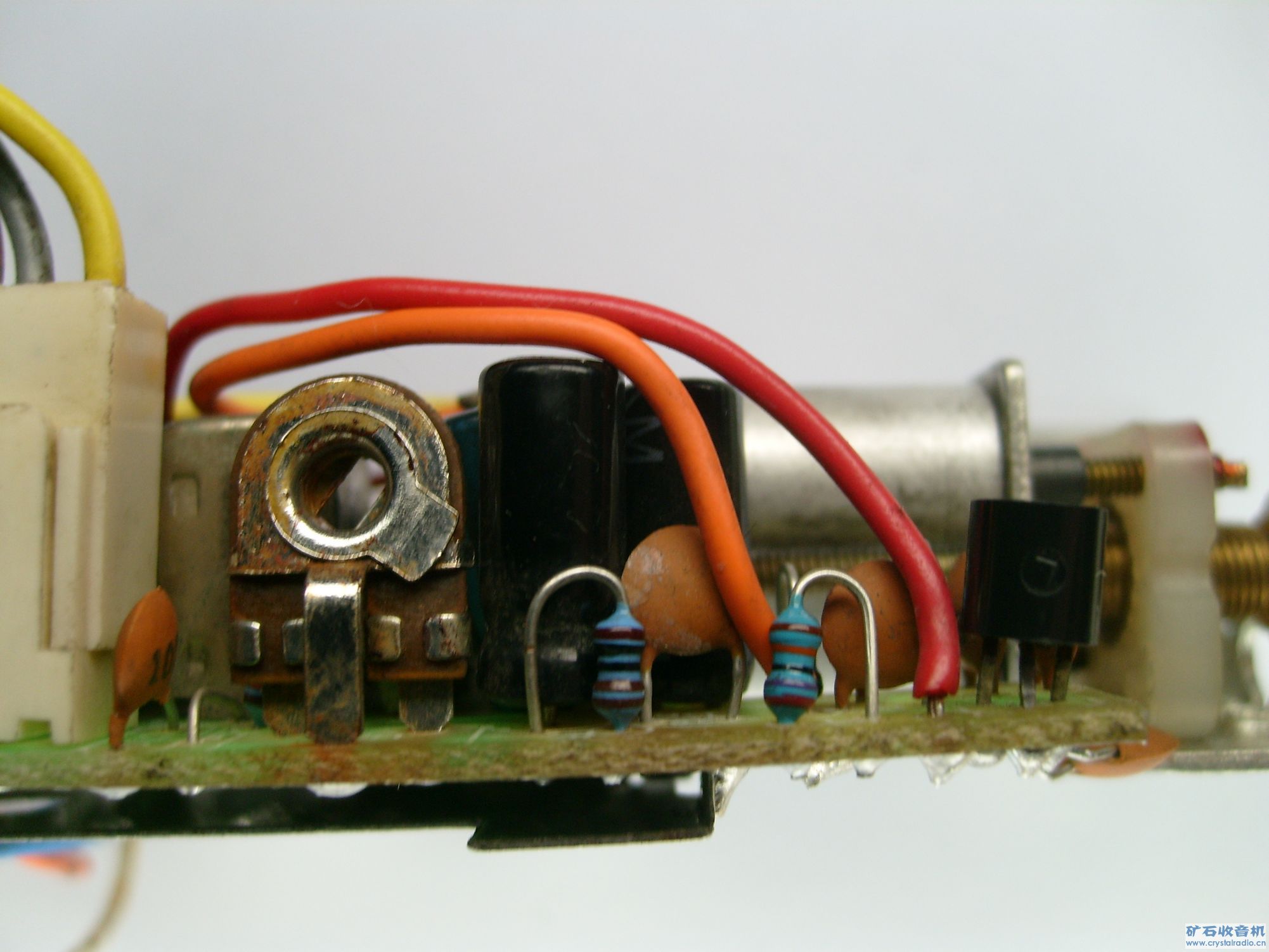

LI1大侠图片已发

海王星 · 发表于 2016-5-16 23:42:40

LI1 发表于 2010-5-26 12:42
这是拆的一个

这个正在玩，非常小灵敏度高，后级用(电脑CD转盘取耳机放大部分)，AM收台也不少，3一5V发辉不错。

海王星 · 发表于 2016-5-17 10:01:35

感觉不错，可以携带的调感收音机。

bq716 · 发表于 2016-5-17 10:24:38

好东西，成本不高。

山东好汉 · 发表于 2016-5-20 16:13:45

LZ想只要FM部分对吗？
