宽带示波器探头尾部解剖

JHXC · 发表于 2010-5-14 15:27:26

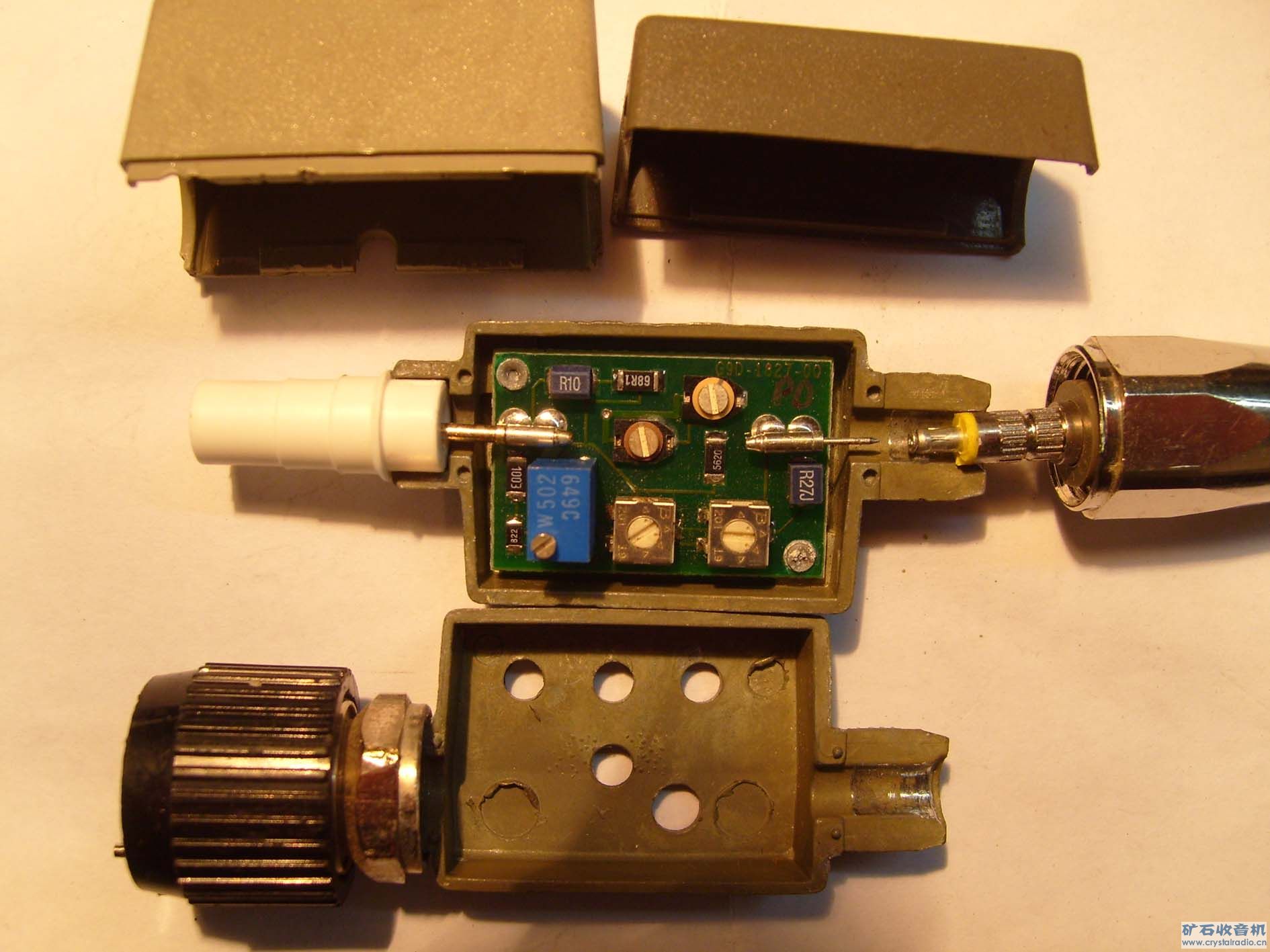

宽带示波器探头尾部解剖.........

vonRundstedt · 发表于 2010-5-14 15:39:36

提示: 作者被禁止或删除内容自动屏蔽

显示全部楼层 · 发表于 2010-5-14 15:52:58

提示: 作者被禁止或删除内容自动屏蔽

xcyxcy · 发表于 2010-5-14 16:43:11

挺复杂的

谢谢楼主的贡献

苏武牧羊 · 发表于 2010-5-14 18:06:20

楼主辛苦。

BDG326 · 发表于 2010-5-14 20:54:18

裸奔大大地

维修老菜 · 发表于 2010-5-14 20:55:30

宽带的基本上是有源探头~

ylong777 · 发表于 2010-5-14 21:35:00

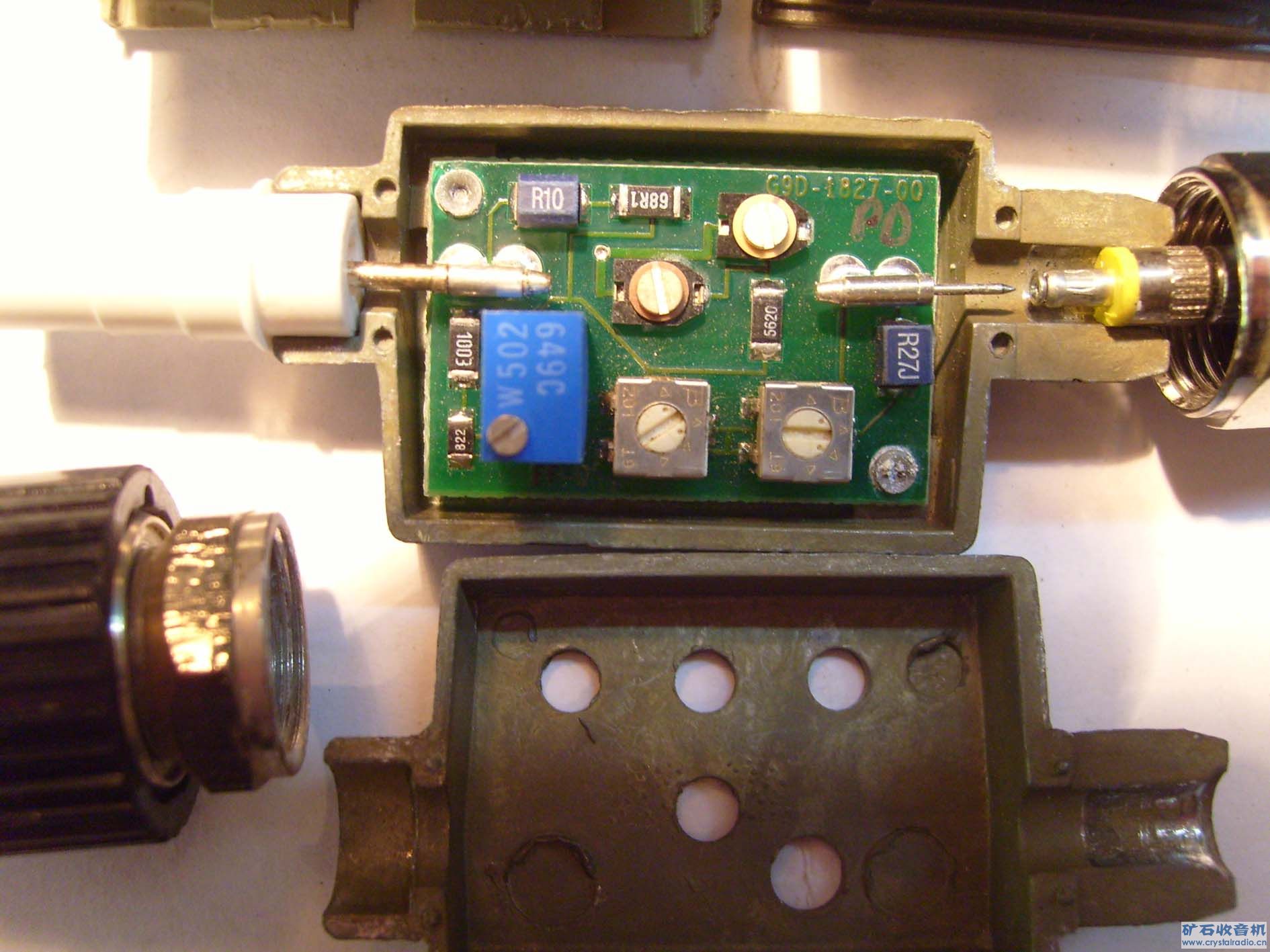

看电路有可调电阻和其它可调元件，应该是可以调整阻抗匹配的作用的！

tubefans · 发表于 2010-5-14 22:34:35

原帖由 维修老菜 于 2010-5-14 20:55 发表
宽带的基本上是有源探头~

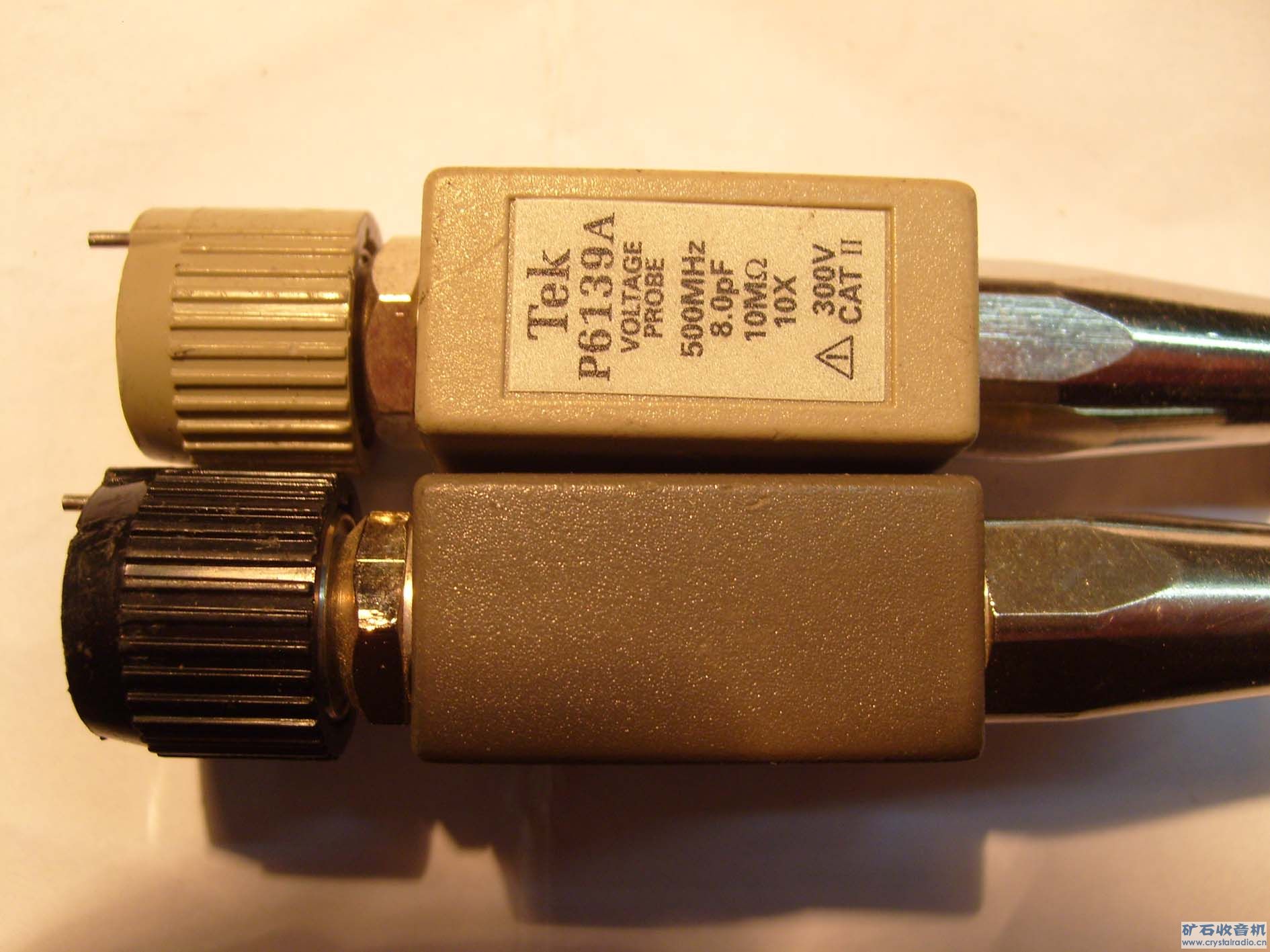

呵呵！这个泰克P6139A 是无源（Passive）的！

TEk_Passiv_Probe P6139A.pdf (230.81 KB, 下载次数: 1188)

小鬼头 · 发表于 2010-5-14 22:42:16

原理简单，工艺要求高，有些像焊台的手柄线—————我手头的METCAL的PS2V焊台手柄线软得像面条一样，而国产ATTEN的936焊台，与之相比，差得就太远了。

liulwn · 发表于 2010-5-15 00:19:36

提示: 作者被禁止或删除内容自动屏蔽

长相知 · 发表于 2010-5-16 04:45:16

楼主的军火都是重量级。

anyuzhi · 发表于 2011-11-5 10:34:48

没看到tek所说的判别触针与电路相连接的地方。相烦放大此处拍照。

albert · 发表于 2011-11-5 11:18:31

没看到tek所说的判别触针与电路相连接的地方。相烦放大此处拍照。
anyuzhi 发表于 2011-11-5 10:34

对地一颗11还是12k的电阻,没什么神奇的.
中间的电缆可能有点特殊, 昨天刚弄了一根agilent的滩头,电缆内芯里面是不可焊接的材料,估计是电阻线.外包一层绝缘材料,再外面是发泡材料,推断阻抗大于200. 发泡外面是一层导电层,可能为了降低屏蔽层摩擦的噪声,外面才是屏蔽层. 也就是一共连芯线带外皮有6层,比一般多了两层

szszjdb · 发表于 2025-2-10 13:37:06

能不能请老师讲将这个图分析下，我想将普通的100-200Mhz示波器探头改为500Mhz的，不知有没有可能，请老师多指点
