890数字表电路图及IC数据图

彭金生 · 发表于 2010-5-6 16:01:14

890数字表电路图及IC数据图，请维修时参考

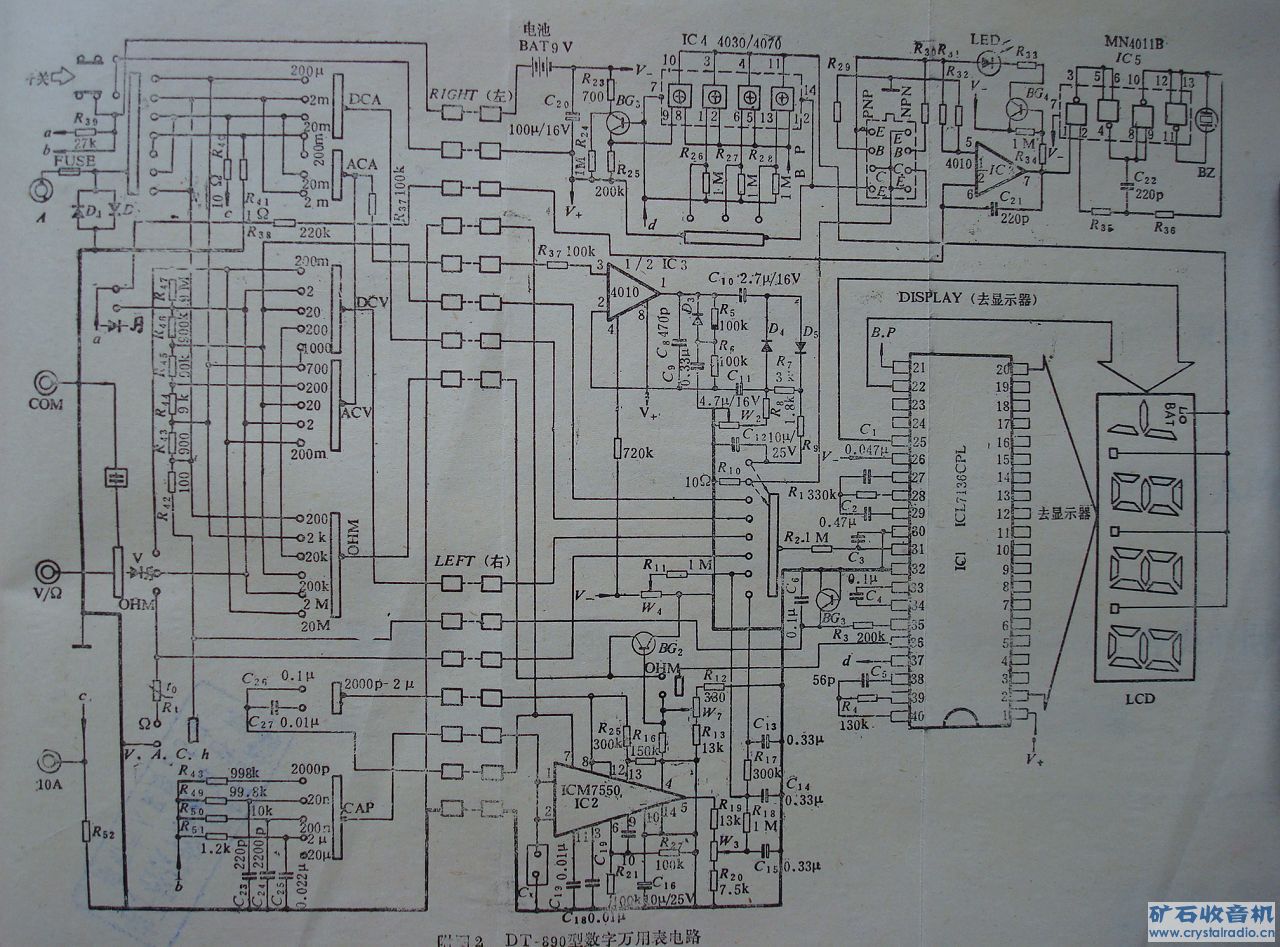

890电路图

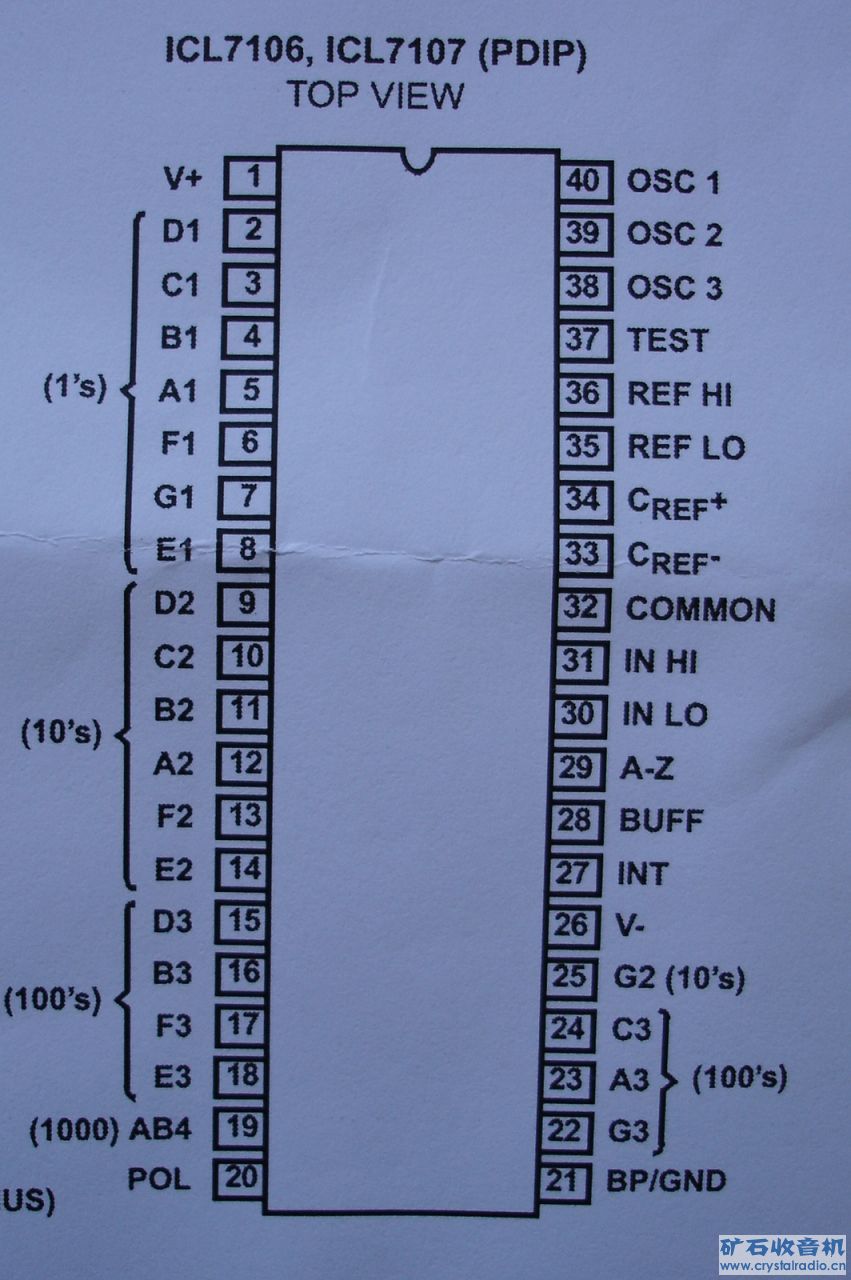

ICL7106引脚图中英文对照

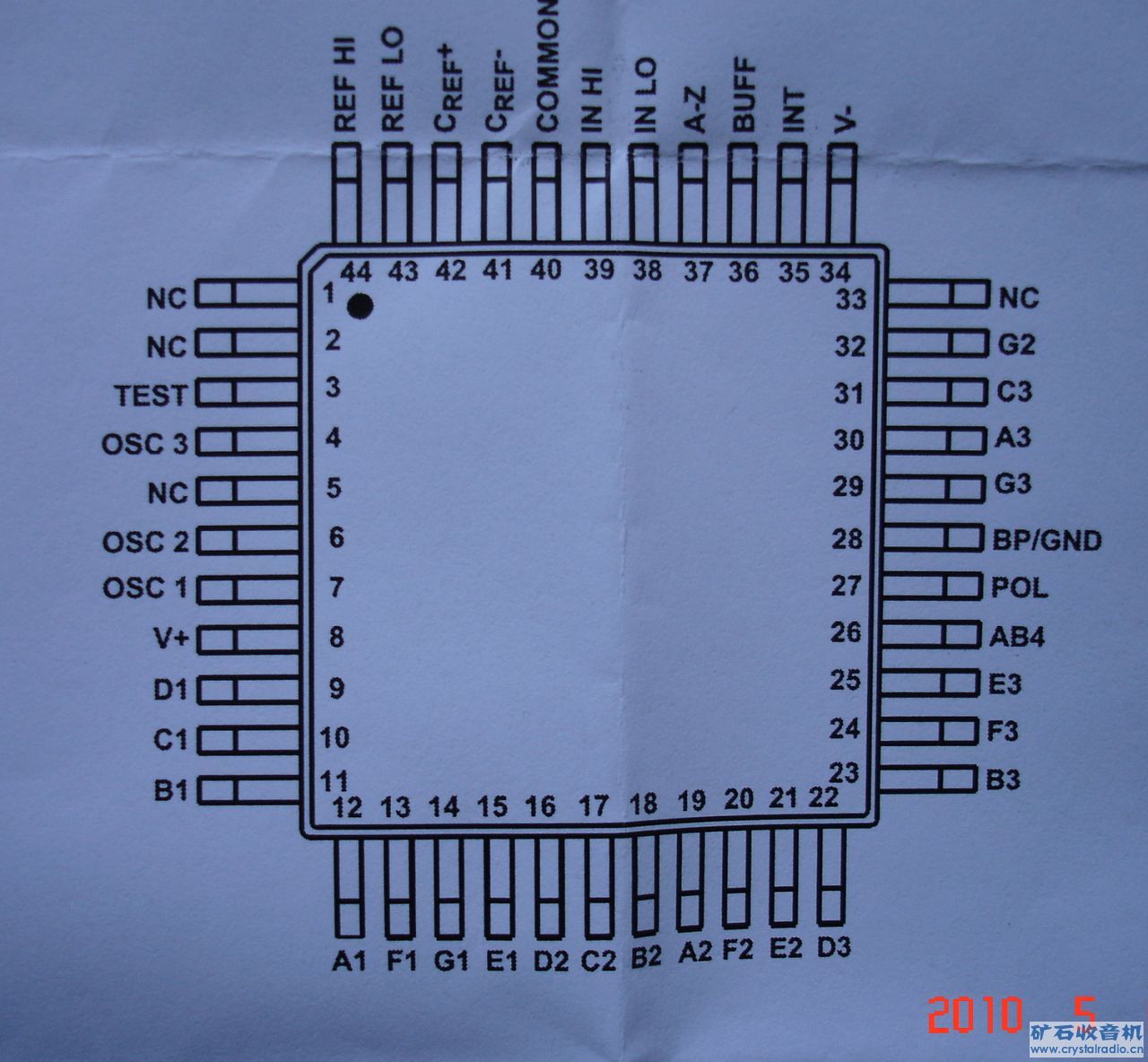

ICL7106CM44引脚图

ICL7106CM44引脚图与实物图对照

显示全部楼层 · 发表于 2010-5-6 16:52:35

提示: 作者被禁止或删除内容自动屏蔽

wangge · 发表于 2010-5-6 16:52:58

感谢彭兄提供资料。

songjiao · 发表于 2010-5-6 19:18:11

好资料好资料，感谢！

丘陵 · 发表于 2010-5-6 20:02:29

俺有两台890, 正好以后坏了可参考. 谢彭版!

cjzzxj009 · 发表于 2010-5-6 20:39:11

图纸有一处错误，IC2应该是7556

大灰狼dhl · 发表于 2010-5-6 20:41:52

彭版的牛屎芯改好了吧？

放飞心情男人 · 发表于 2010-5-6 20:43:43

谢谢彭老师的资料，顶

彭金生 · 发表于 2010-5-6 20:49:36

原帖由 大灰狼dhl 于 2010-5-6 20:41 发表
彭版的牛屎芯改好了吧？

等彻底坏了再改。

谢谢各位！

BDG326 · 发表于 2010-5-6 22:34:17

俺的胜利890D用的是7106，呜呜。。。。。。。。。
