NANKING MF47 资料

AudioCAT · 发表于 2010-2-16 21:33:48

献给珍爱 MF47 的朋友们！

以上为预览，原图在楼下

[ 本帖最后由 AudioCAT 于 2010-2-18 01:21 编辑 ]

痴情の小鸟 · 发表于 2018-5-4 08:16:05

铁锚发表于 2018-5-3 17:33
谢谢楼主的好图好资料！
目前手持式指针式万用表以做的很成熟，手持式数字万用表也 ...

谢谢加分鼓励！！

痴情の小鸟 · 发表于 2018-5-3 16:27:39

我在原作者audioCAD的原图上将一些错误修改了下，现发上来供大家参考！如还有错误之处望大家指出！！

小平 · 发表于 2010-2-17 21:24:21

哈哈。，我以前为了47的线也是找了很久。楼主人好。

songng · 发表于 2010-3-29 22:27:31

楼主做得很不错！南京电表厂应该请去你做设计都是，

AudioCAT · 发表于 2010-2-17 20:29:13

做这个资料的原因是以前自己在维修MF47表时曾拆得乱七八糟，特别是维修过程中断了一些飞线，感觉找到这些线的原始位置其实很困难，最终用了很多天，费了好大精力才装好。来到这个论坛感觉很亲切，无论提出多么低级的问题都有人热心解答。而且发现太多的人竟然与自己一样爱惜MF47，所以就做了这个资料，自己再也不担心把MF47拆乱了，同时也为所有珍爱MF47的朋友提供一点有可能有用的东西。

wgh1027 · 发表于 2012-11-16 16:19:29

吴善荣发表于 2012-11-16 08:14
LZ请问一下,表的二个电池正负极好像不太对吧.怎么是二个电池的负极连在一起? 我看我的表是9V与1.5V是串联 ...

15V表的10K档的电压就是15V，两个电池共负极；9V表的10K档的实际电压是10.5V是由1.5V和9V电池相加的。二个电池要正负相接。

15V表没有1.5V电池的话，10V档还能使用；9V表如果没装1.5V电池的话，全部电阻档的功能都不能用，不管你有没有9V电池。

AudioCAT · 发表于 2010-2-16 21:36:51

MF47_1大图

[ 本帖最后由 AudioCAT 于 2010-2-16 21:38 编辑 ]

痴情の小鸟 · 发表于 2018-5-3 16:28:36

这是另一张图

AudioCAT · 发表于 2010-2-16 21:37:39

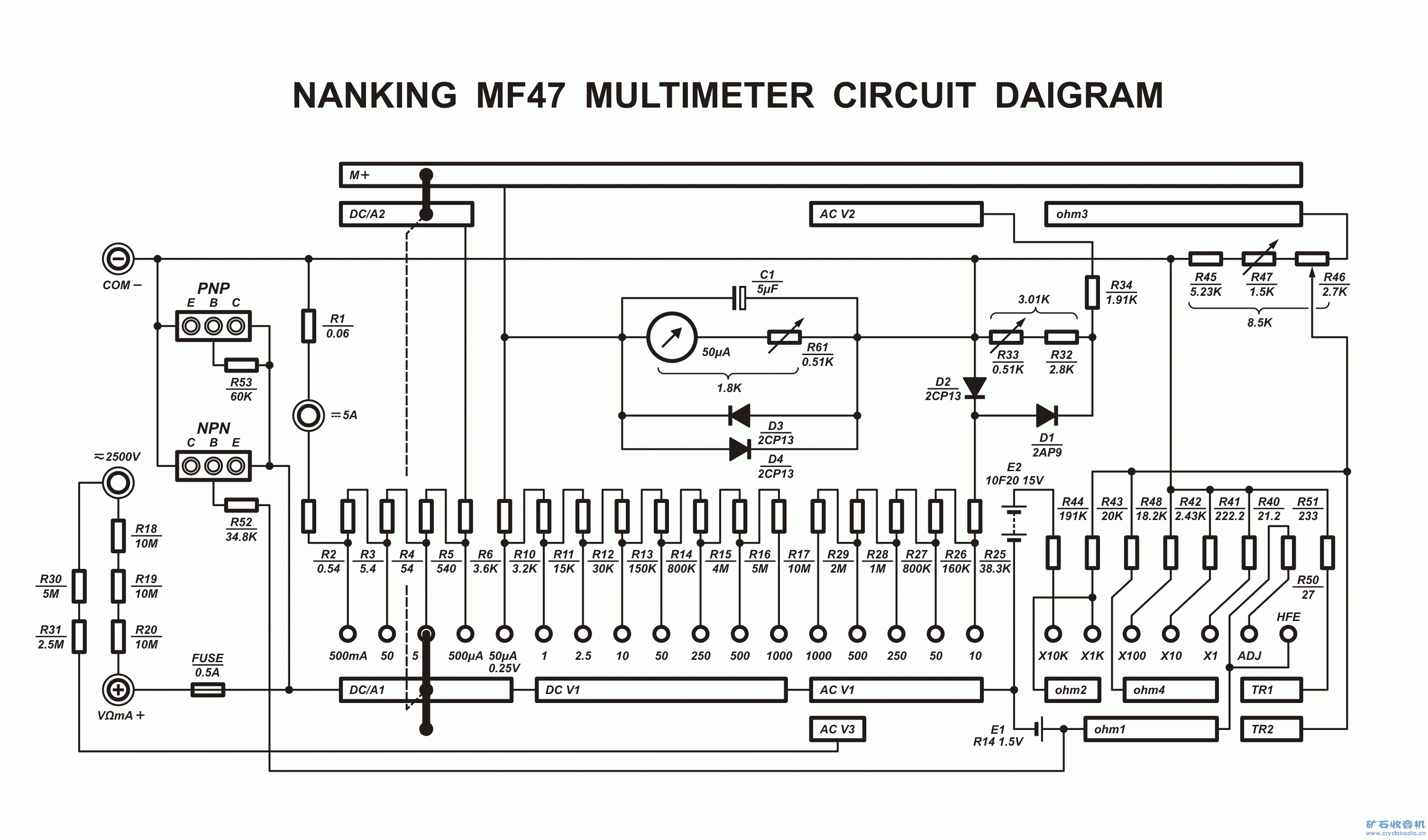

MF47_2大图和电路原理图
（第四个MF47_3.GIF是电路原理图，gif格式，体积不大，没有压缩，可直接点最后的文件名

下载。
再也不用愁原图看不清了）

[ 本帖最后由 AudioCAT 于 2010-2-18 01:26 编辑 ]

AudioCAT · 发表于 2010-2-16 21:42:26

如果因绘图错误以及其他任何问题给您造成什么损失俺可不负责任

wgh1027 · 发表于 2010-2-16 21:54:42

不错！

如果把参数直接打在器件上可能会更好。

mrzjl · 发表于 2010-2-16 22:03:27

很好的资料，多谢楼主

AudioCAT · 发表于 2010-2-17 01:52:50

原帖由 wgh1027 于 2010-2-16 21:54 发表
不错！

如果把参数直接打在器件上可能会更好。

是的，刚开始就是那样做的。因为元件几乎都是非标，文字较多，感觉有点乱又无法添加元件序号，所以又改成这样了，这样做就得加上元件列表。

abcbatt · 发表于 2010-2-17 02:03:14

做的太好了，收藏了

qiuzhen1976 · 发表于 2010-2-17 08:29:25

好东西，收藏了

cos5020 · 发表于 2010-2-17 10:26:22

R51好像不对

boatswain · 发表于 2010-2-17 10:43:47

作的真好。可是为什么不顺手把线路图也用彩色画出来。

鬼脚七 · 发表于 2010-2-17 13:38:55

好资料谢谢楼主

鬼脚七 · 发表于 2010-2-17 13:40:53

能不能抽空做一下其他经典表的电路

asghk · 发表于 2010-2-17 16:11:03

很好的资料，多谢楼主

顺其自然 · 发表于 2010-2-17 17:21:19

很好，这个要顶！
