频率数显7011收音机记

aaa555000

LA1600芯片高效简洁，外加一级中放，双调中周，使性能有所提高。
并增加了简单的调谐指示，如果无信号时LED不熄灭，加上R5调整。
中放R3可控制增益，调整可消除哨叫自激。
R7可控制D8002功放芯片增益，调整至大音量时无（明显）失真。
振荡无相位要求，制作简单，反馈绕组8～10匝。中周T1、T2按TTF-2-7、-8比例，T3按TTF-2-2比例。我采用的是7.5x7.5mm中周改制。
由于D8002功放芯片脆弱，电源反接会瞬间烧毁。特设MOS场管防反接，用的是废电脑上的60N3。
3610频率数显对收音机有干扰，将晶振外壳接地后可大幅度降低。
手动调谐采用摩擦传动，简单易作，但效果不及拉线细致平稳。摩擦传动详见：新年快乐！简单实用型调谐机构 - 〓晶体管与集成〓 - 矿石收音机论坛 - Powered by Discuz!
http://www.crystalradio.cn/forum ... ead&tid=1822779











以上资料仅供玩友参考，恕不提供PCB制作文件。

补充内容 (2020-3-31 14:28):
因疏于核对，电路中的反接保护MOS管60N3的D、S极标反，惭愧！
盐巴下酒老师查阅严谨，指正错误，特表深深的谢意！

zengjiansunzone

制作的漂亮

monky1977

请问老师，那个6N3是恒久稳压么？

zhangdalong

估计效果好的不像样，请老师说说。

虾米

老爷子的产量真高

zwq0

又见新作，祝贺祝贺！

aaa555000

monky1977 发表于 2020-3-8 16:45
请问老师，那个6N3是恒久稳压么？

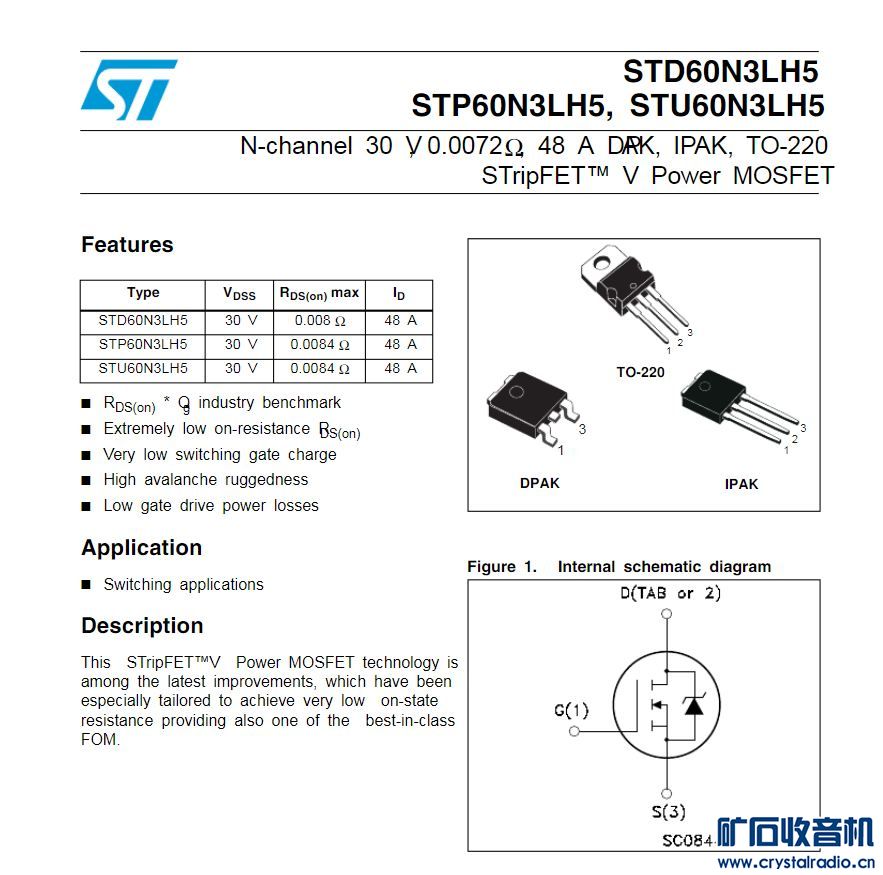

60N3是N沟MOS场效应开关管，30v48A，导通时电阻极低--毫欧级，其源级D和漏极S可以互换工作，栅极G只要有1V以上的+电压就能使DS极导通，在这里作电源反接保护。在电池反接时，G极上是负压，DS极不会导通，内部保护二极管也处于反向截止，收音机也就断电了。
这种大功率N沟MOS场效应开关管，在废电脑主板上很多，近10个吧，用在收音机里大材小用，只不过拆了10多块废旧电脑主板，库存不少，随便用用。

monky1977

谢谢老师解惑！

xinjianghaiya

老师作品一直赏心恍目，令人赞赏！
集成电路装机省却了调三极管偏流的麻烦，我去年底也跟风买了大饼机，也准备进行改装试验

aaa555000

zhangdalong 发表于 2020-3-8 16:53
估计效果好的不像样，请老师说说。

效果还算好，LA1600内部带高放，灵敏度还行，只是强弱台信号差异较大，中放增益差了一点，外加一级中放后，由于其内部AGC很好，强台与弱台的音量就相差较小了。双调中周比单调+陶瓷滤波器更有优势，功放芯片D8002的性能也很好，只须调整外部增益电阻，就可以得到很好的音质和较大的输出功率，在相同的条件下，其性能是2822和386不能相比的。
这7011定位于袖珍型，木壳2寸全频喇叭，其音质不会逊色于任何同电压的袖珍商品机，若有机会，我会携带至矿友联谊会验证。
