求凤城T212收音机电路图

太行山人 · 发表于 2023-5-18 22:00:45

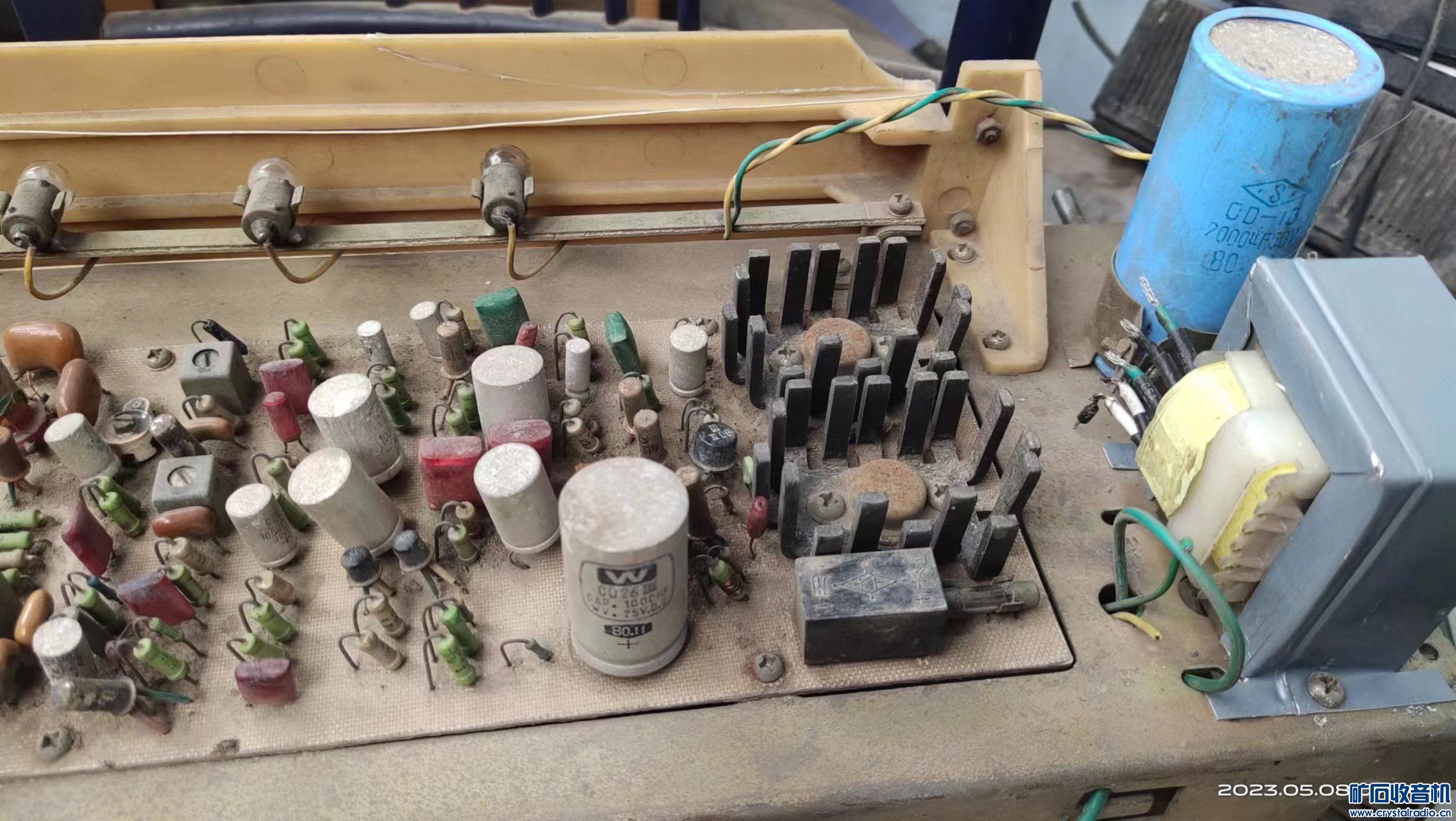

这一段时间不太忙，翻出来以前收的一块电路板，和海燕T321外观一样，以为是海燕T321，清理灰尘后，功放管是DD01，才感觉不是海燕T321，在网上找该机资料，发现好像是凤城T212收音机，只有几个收音机外观图片，没有该机电路图，该机现状，多个三极管和检波二极管的引脚锈断，经重新连接，现在功放级没有中点一半电源电压，所以在这里求这种机子的电路图，希望有这种机子电路图的朋友们发一份，参考维修这个老机子，先谢谢朋友们了。

纳米电容 · 发表于 2023-5-20 20:21:14

太行山人发表于 2023-5-20 19:23
给朋友们汇报一下维修这个老机子的进度，今天终于把功放级鼓捣出来，收到朋友的资料后，看电 ...

本机使用2X365的等容空气双连，中波磁性天线就比较好处理，磁棒用120或140MM的都可以，线圈可以试着来，先绕个初级0.07X10利兹 78圈，次级0.12绕6、7圈，肯定能有声，如果覆盖不好再调整。

justmexx · 发表于 2023-5-18 22:55:41

凤城T212……………
ht删除tps://pan.ba删除idu.com/s/1G-nv9MwEi8aQmxhjeTvFjg
提取码：just
删除两处“删除”即可

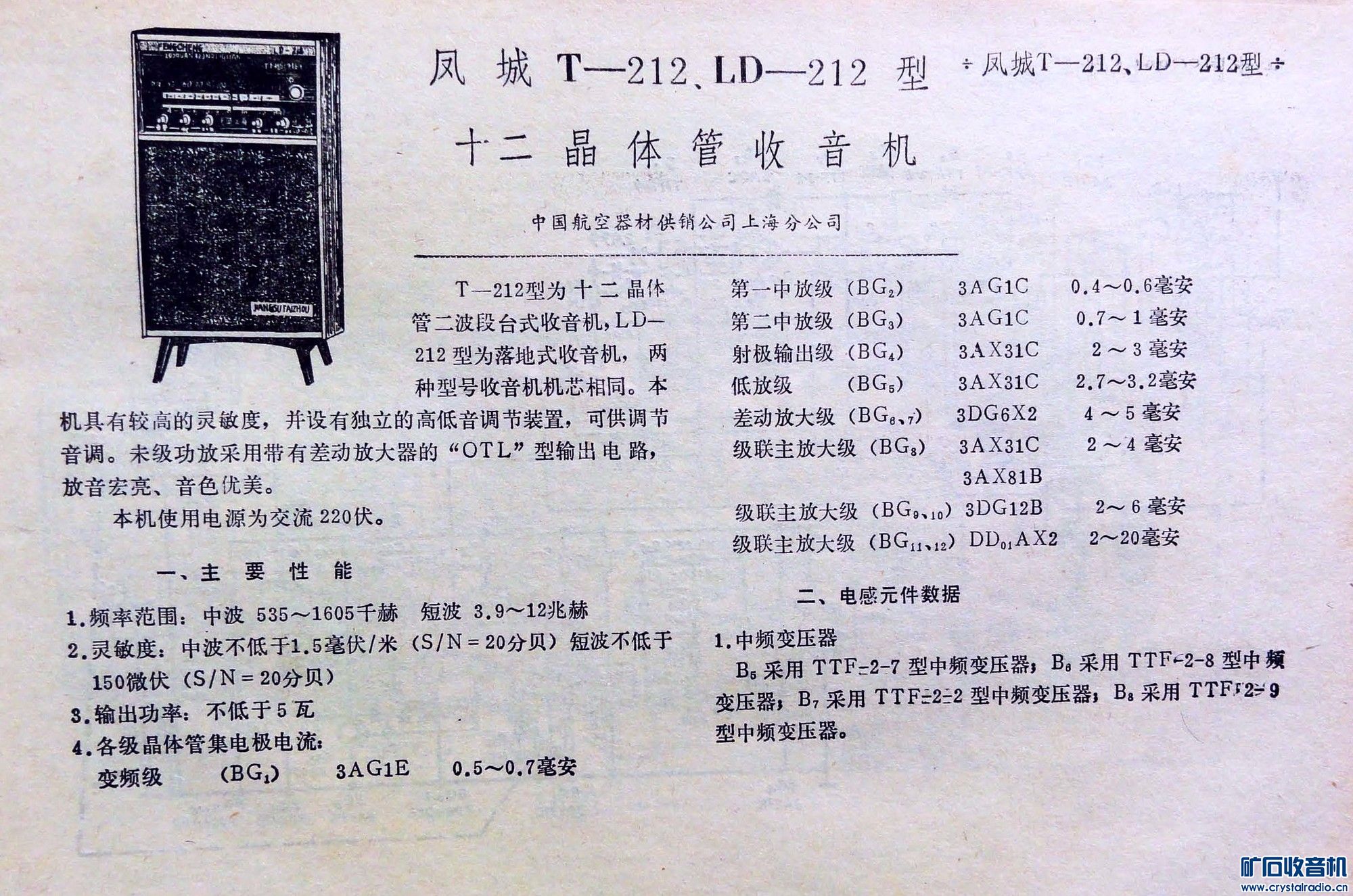

纳米电容 · 发表于 2023-5-19 05:03:44

太行山人 · 发表于 2023-5-19 07:31:30

justmexx 发表于 2023-5-18 22:55
凤城T212……………
ht删除tps://pan.ba删除idu.com/s/1G-nv9MwEi8aQmxhjeTvFjg
提取码：just

谢谢朋友的资料。

太行山人 · 发表于 2023-5-19 07:32:58

纳米电容发表于 2023-5-19 05:03

太感谢了，朋友直接把资料发上来，我们论坛真好。

太行山人 · 发表于 2023-5-20 19:23:06

纳米电容发表于 2023-5-19 05:03

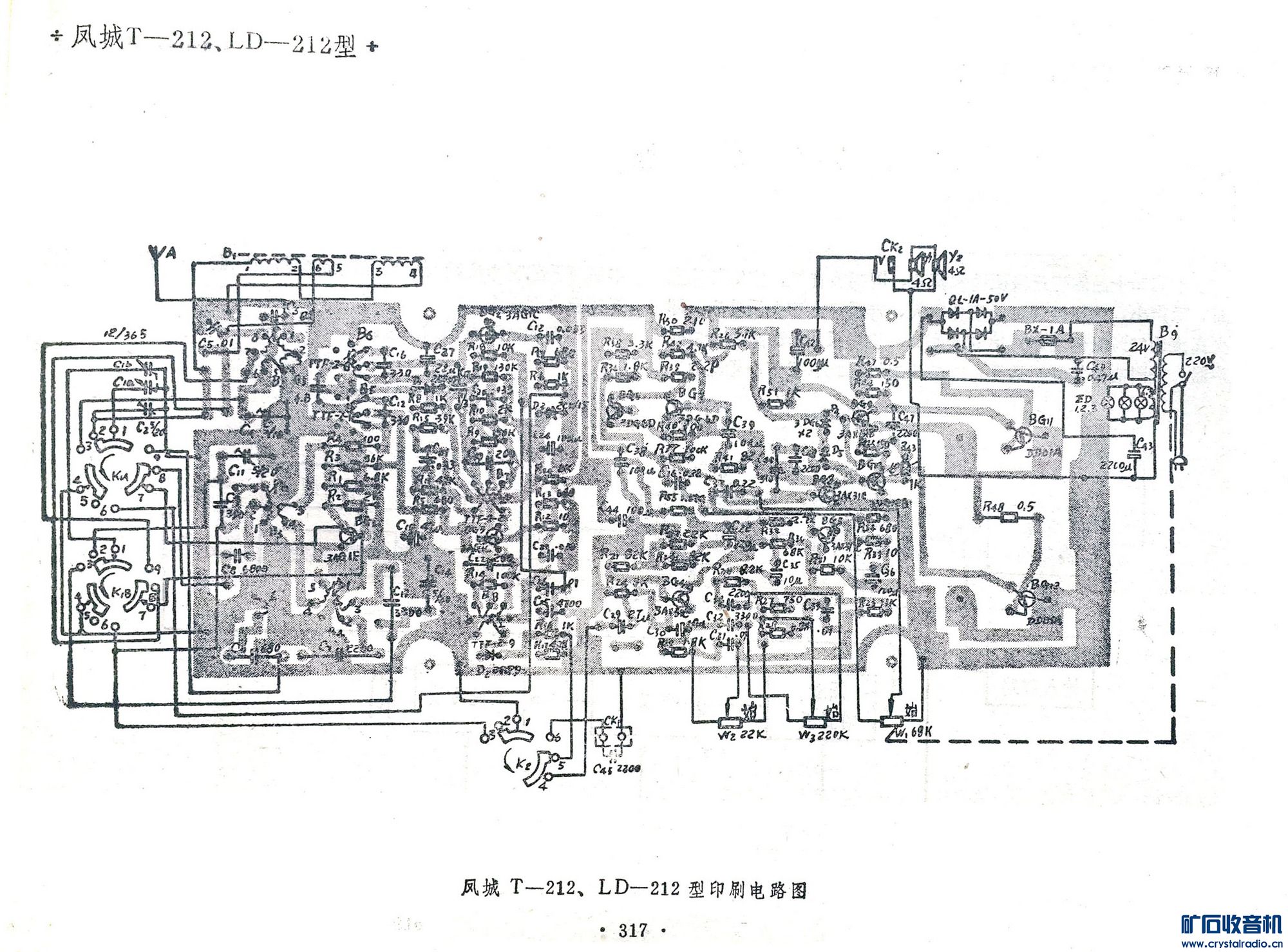

给朋友们汇报一下维修这个老机子的进度，今天终于把功放级鼓捣出来，收到朋友的资料后，看电路板方便多了，把功放级几个可以看出来锈断管脚的器件，把管脚加长恢复，但那两个DG6对管，因为三极管脚上带的塑料套管，三极管管脚在塑料套管内部锈断了，外边看不出来，费了老鼻子劲，才检查出来，不知道怎么搞得，把对管烧了一个

，没有检查出来这两个管子前，一直在查找没有中点电压，一直在怀疑末级复合管周围电路问题，现在回头看，这种电路有点复杂，如果没有电路图检查就是费劲，下一步准备鼓捣中放级和变频级电路，然后再做一个机壳，让它重新工作起来

那几个管子管脚也是锈断的，这个还好处理，问题难在没有磁棒和天线线圈了，朋友手里有这些资料没有呀？如果有了，麻烦朋友再发一下这些资料吧，谢谢了。

太行山人 · 发表于 2023-5-21 08:19:39

纳米电容发表于 2023-5-20 20:21
本机使用2X365的等容空气双连，中波磁性天线就比较好处理，磁棒用120或140MM的都可以，线圈可以试着来， ...

刚才又鼓捣了一会，中放末级管子管脚断了，更换了一个管子，现在中放部分正常了，下一步准备磁棒线圈，弄好了再给朋友们汇报。

95147 · 发表于 2023-5-21 09:47:56

立式机，多年前在邻居家见到过一台立式的，不知道牌子，这个机子的标称灵敏度不是出众呀

CD77-2B · 发表于 2023-5-21 10:38:57

建议换管，因为落地机震动太大。

太行山人 · 发表于 2023-5-22 12:12:34

95147 发表于 2023-5-21 09:47
立式机，多年前在邻居家见到过一台立式的，不知道牌子，这个机子的标称灵敏度不是出众呀

没有见过这种品牌立式的机子，手里只有这个板子，没有机壳。

太行山人 · 发表于 2023-5-22 12:14:19

CD77-2B 发表于 2023-5-21 10:38
建议换管，因为落地机震动太大。

想着还是原状原件好一点，不是经常听。

太行山人 · 发表于 2023-5-26 23:09:44

本帖最后由太行山人于 2023-5-26 23:12 编辑

纳米电容发表于 2023-5-19 05:03

再来汇报一下这个老机子鼓捣的进度，这周有点忙，没有时间好好地鼓捣它，昨天中午吃完饭，没有休息鼓捣它，不知道是什么原因，这个老机子的波段转换开关的接线被拆除，试机可以在高端收到中央台，按电路板图连接好波段转换开关（幸亏有朋友们的资料，要不想恢复转换开关的接线，那是够麻烦了），短波天线上端那个线圈断了一根头，连接好试机，短波可以收台不少，可是中波一片寂静，没有一点点广播声音，碰触磁棒线圈，也是一片噪音，没有广播，鼓捣半天，该去上班了，思考是什么问题，中波没有广播，明天有空了接着鼓捣它
