用热转印法（工具：电烫斗）制作一片PCB的全过程。

落叶风 · 发表于 2016-12-8 23:24:01

热转印法做一块单片机的PCB，是用热转印法做的，以下是过程。
先把铜板用沙纸打磨干净，打印电路图到转印纸，把电烫斗调到200度。

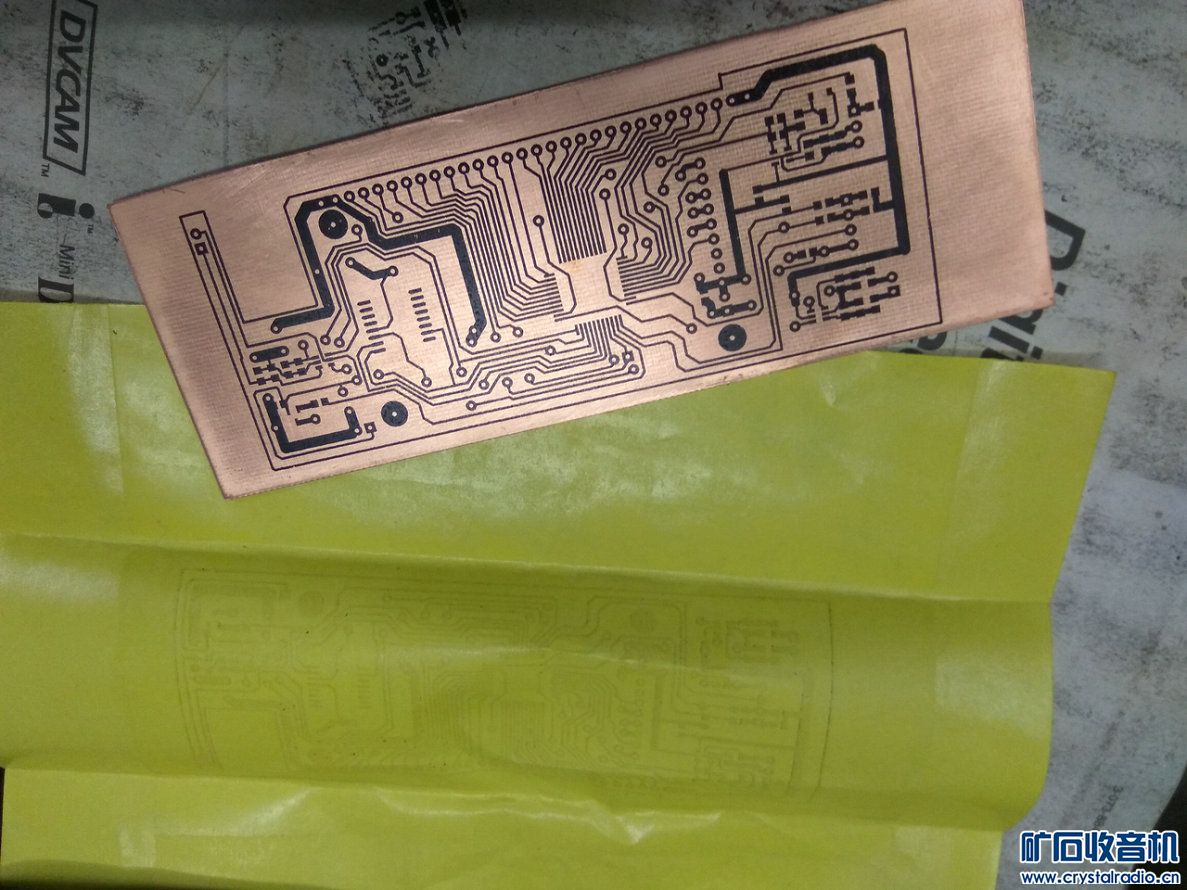

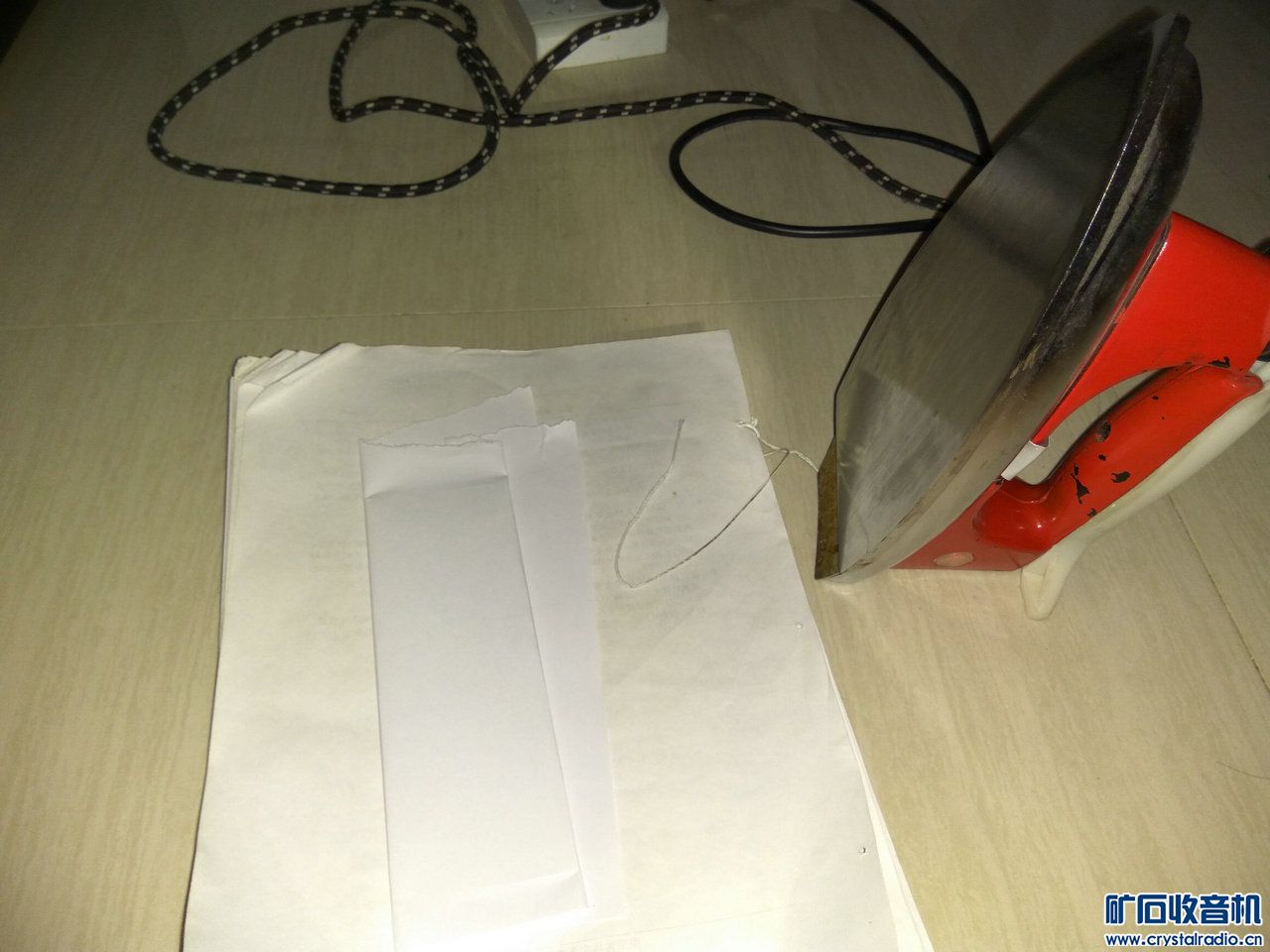

烫啊烫，大约1分钟就行了，

然后用重物压住，防止冷却时纸与铜板分离引起出沙眼。

完成。

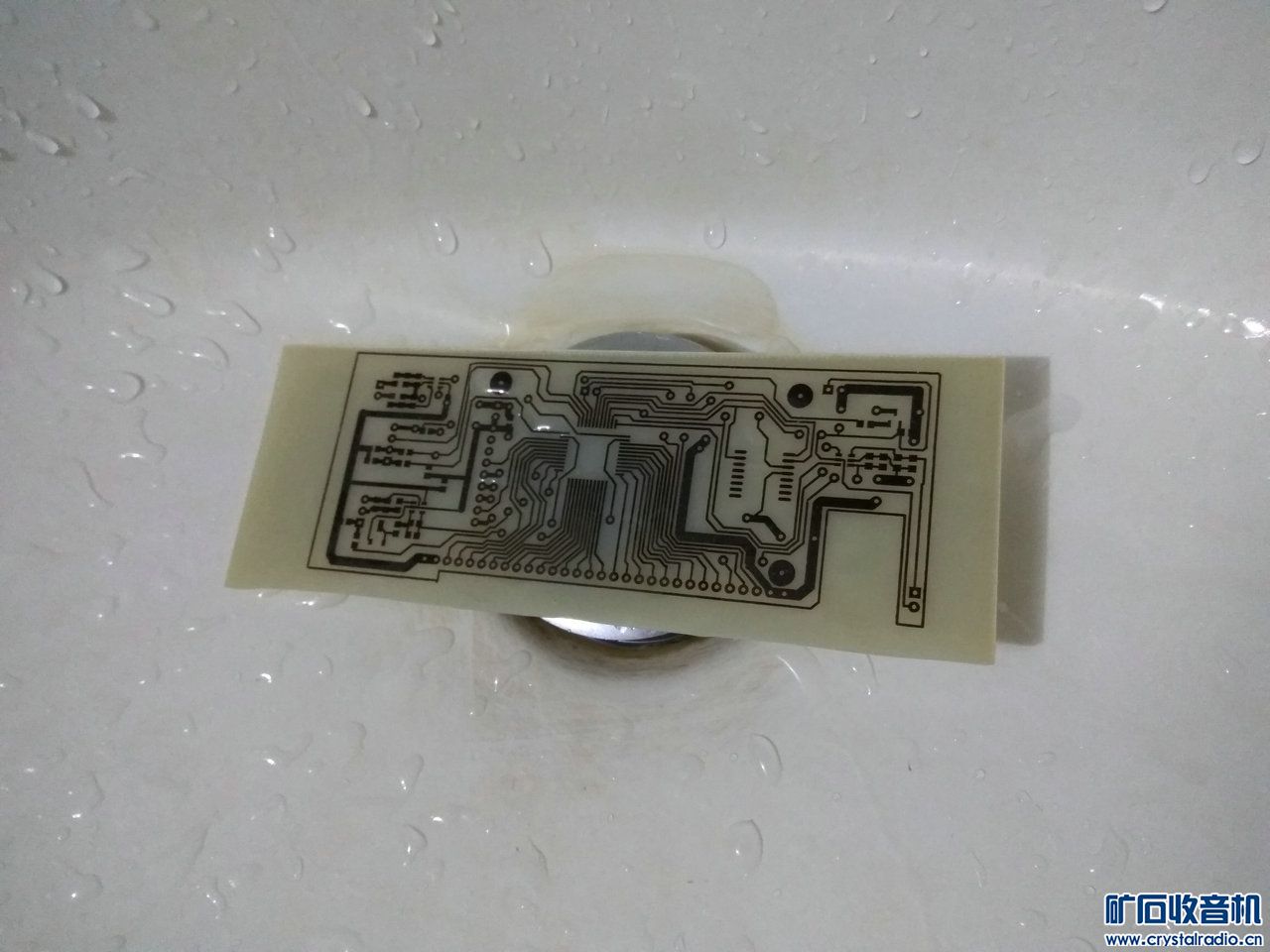

打开看看效果

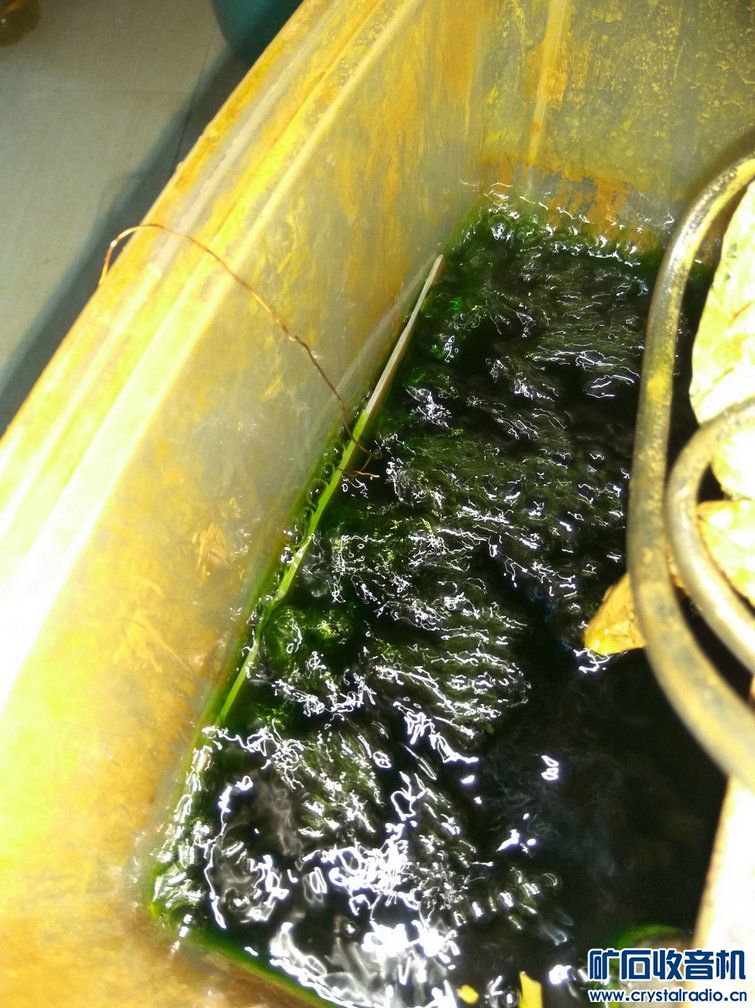

用三氯化铁腐蚀，加汽使水流动，加快腐蚀

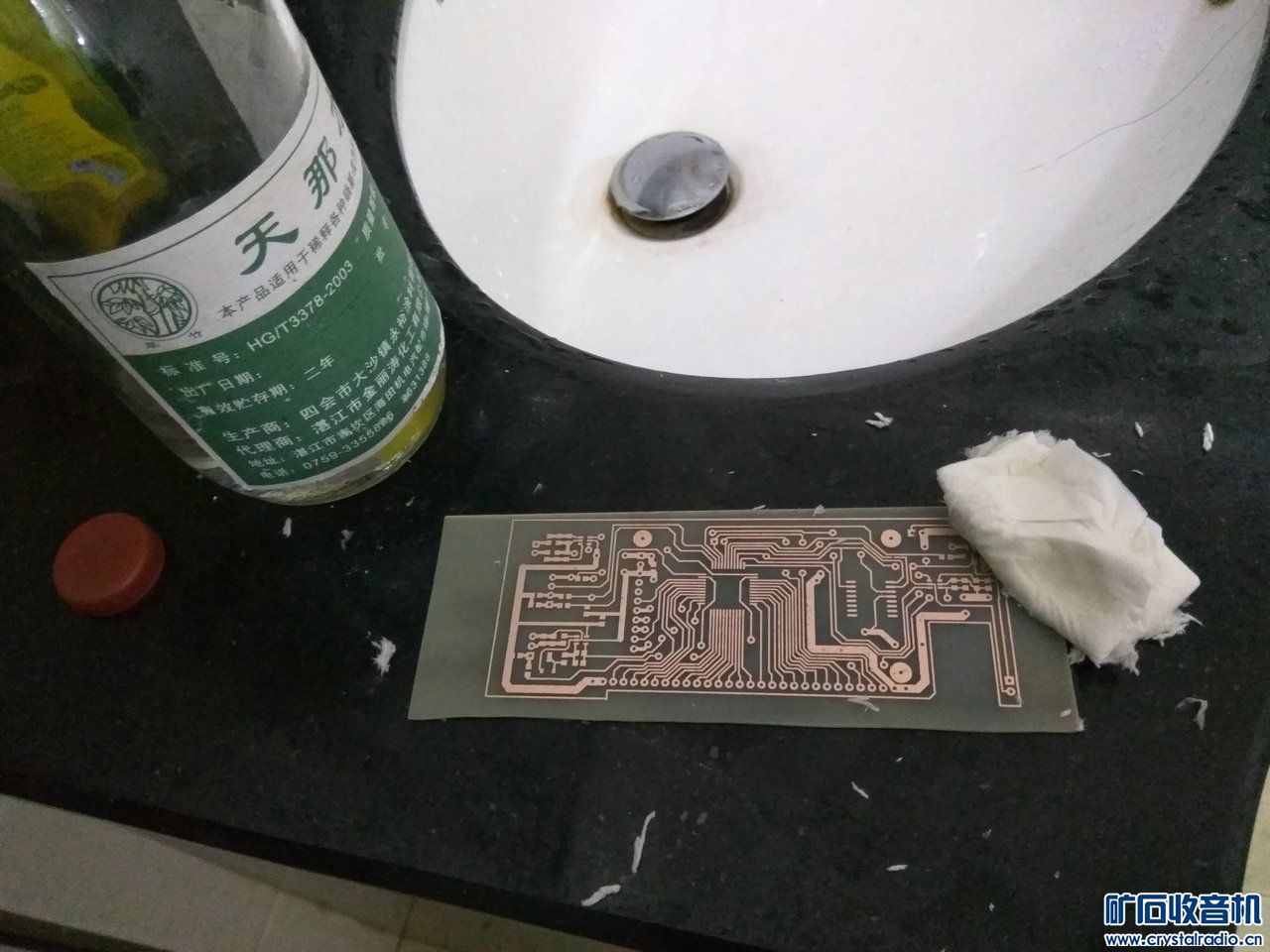

腐蚀完成，用天拿水洗去油墨。

用小台钻打孔

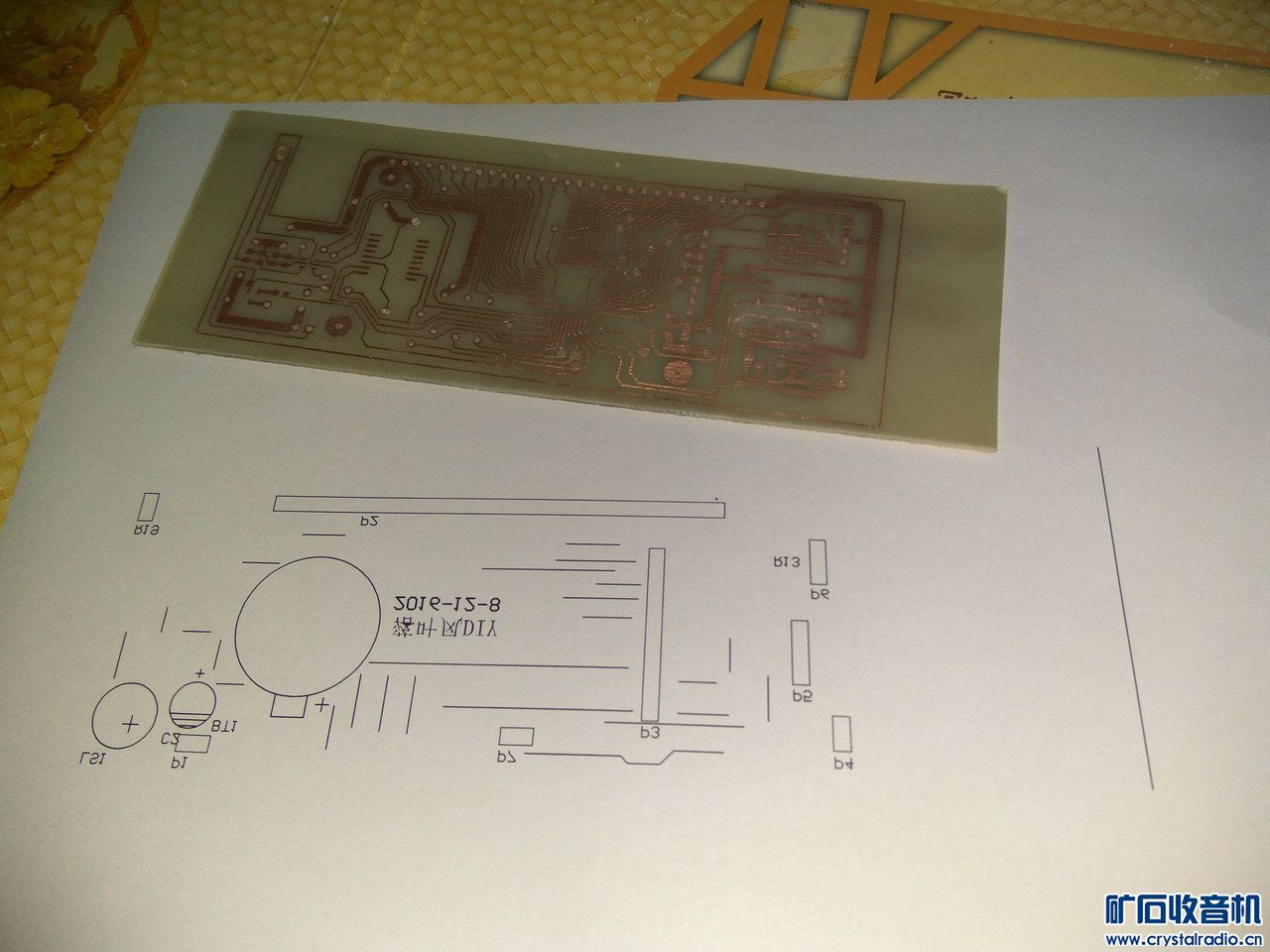

完成打孔，转印丝印层

完成转印丝印层

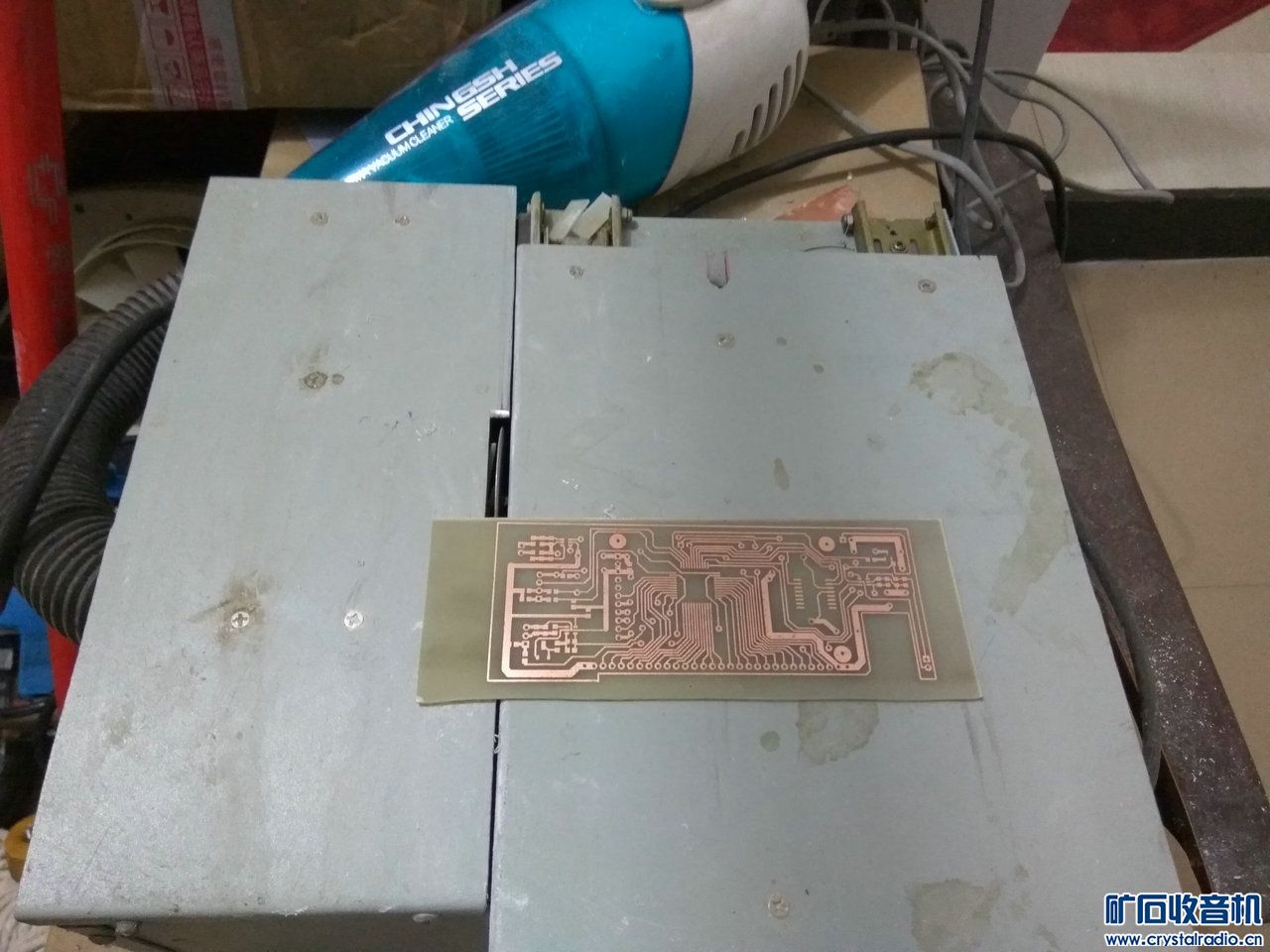

用小台锯把板型做好。

上松香水

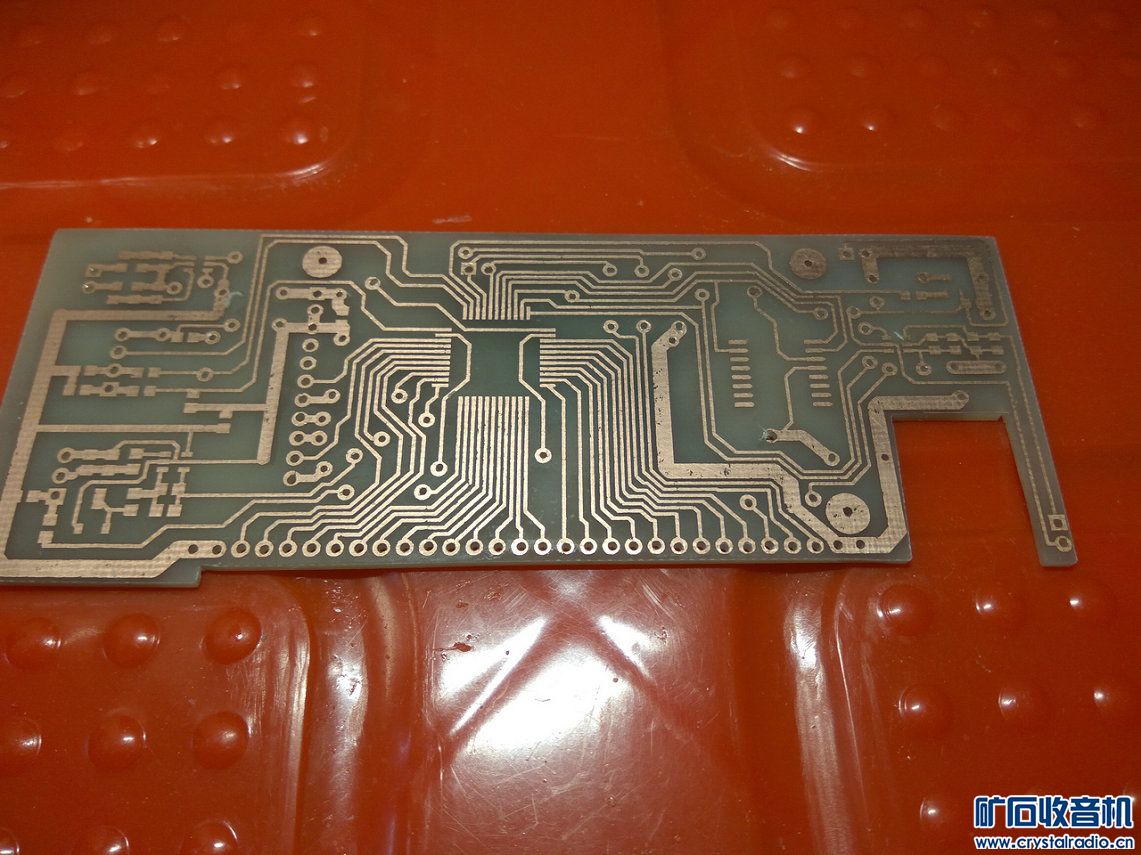

完工

zpywz · 发表于 2016-12-14 15:20:16

qiyezao 发表于 2016-12-14 15:07
DIY不就是要折腾吗？不折腾怎么有成功的乐趣？

手工做PCB对我来说没有乐趣了。曾经花了一个月时间去折腾感光油墨丝印法做双面PCB。最后虽然成功了，但想想制作过程是那么的麻烦，积极性也完全消散了。

青铜构想 · 发表于 2016-12-8 23:46:12

看孔打的有些偏，同手钻的效果。

analogue · 发表于 2016-12-9 00:23:26

热转印的丝印层不耐清洗，很容易脱落。

WQXTVRO · 发表于 2016-12-9 00:46:29

本帖最后由 WQXTVRO 于 2016-12-9 00:54 编辑

热转印纸用不干胶贴纸的底板就可以吧
是不是非得喷墨打印机不可啊？碳粉的行不

依然很拽 · 发表于 2016-12-9 02:26:26

用兼容墨粉，能把图打印到热转印纸上去么？

热尼亚 · 发表于 2016-12-9 07:00:01

很不错哦，我就是往打印纸上的环节没掌握好。打不全，线条不完整。

wmcheng · 发表于 2016-12-9 07:34:26

請教.我就是不能把纸上的线条完全的转印到板上,

aoliwom · 发表于 2016-12-9 08:20:19

做得真漂亮

落叶风 · 发表于 2016-12-9 09:12:29

WQXTVRO 发表于 2016-12-9 00:46
热转印纸用不干胶贴纸的底板就可以吧
是不是非得喷墨打印机不可啊？碳粉的行不

只用用激光打印机，热转印的原理与激光打印机的定影原理有些相近。热转印纸用不干胶贴纸的底板，但这东东价不高，还是买些好。
百度激光打印机定影原理：定影是将吸附在纸上的碳粉永久地固定在打印纸上的过程，由定影热辊、定影辊驱动机构组成。吸附在纸上的碳粉，是由热熔性的树脂（定影作用）及碳粉精炼而成。碳粉的熔化温度约为l00℃，热辊的温度与纸张通过的速度有关，一般在150℃～180℃之间。

落叶风 · 发表于 2016-12-9 09:15:51

依然很拽发表于 2016-12-9 02:26
用兼容墨粉，能把图打印到热转印纸上去么？

可以，这东东看墨粉的情况，有时墨粉打印转印纸的效果不好就需换粉，我的做法是买个兼用硒鼓，打印试用看效果好的话，这个硒鼓专用于打印转印纸用，一个硒鼓有几年用了。

落叶风 · 发表于 2016-12-9 09:18:42

热尼亚发表于 2016-12-9 07:00
很不错哦，我就是往打印纸上的环节没掌握好。打不全，线条不完整。

你的是粉不行，我用过HP 、三星、美能达的激打，都能打印好校果。

落叶风 · 发表于 2016-12-9 09:24:40

wmcheng 发表于 2016-12-9 07:34
請教.我就是不能把纸上的线条完全的转印到板上,

这个需多做多练才能熟悉，才能做好，按上面步骤多做几次，就行了，刚用烫斗烫完，需用重物压住，等它冷却，如热时打开转印纸会有断线或线不全的情况，烫斗热转印做小板及细线板效果是不错的，但做大板及大面积覆铜时效果不行的，这时需用到转印机或感光法。

慢生活1929 · 发表于 2016-12-9 10:20:08

不错不错，值得学习

dmmcu · 发表于 2016-12-9 12:20:16

教程很详细。

做个好梦 · 发表于 2016-12-9 12:22:53

做得很好，精致
