新日电动车48V充电器输出只有37V

gathon · 发表于 2016-12-3 17:41:49

本帖最后由 gathon 于 2016-12-3 17:43 编辑

各位矿友，帮忙分析一下48V电动车充电器问题，谢谢！
本人业余时间帮朋友修小东西，遇到一个新日电动车充电器，48V的，空载只有37V，LED灯不亮；
主要芯片如下：
前级PWM控制：HY3845
HY3845供电三极管：2N5551
MOSFET：CSP8N60
光耦：PC817
后级控制芯片：N79E8132AS16
N79E8132AS16电源：2N5551+TL431

排查情况如下：
通电后，充电器输出从76V左右，慢慢降低到37V左右，LED灯不亮；
HY3845供电脚7脚电压8.8V，正常，4脚Rt/Ct 1.8V，8脚VREF 5V，正常，6脚OUT脚，始终为0V输出；

就是一直想不明白，MOSFET没有导通，输出竟然是37V左右，接了一个电阻丝，输出到了30V；
请大神帮忙看看，是HY3845坏了吗？如果确定是的话，我就买一个HY3845试一下，多谢了！

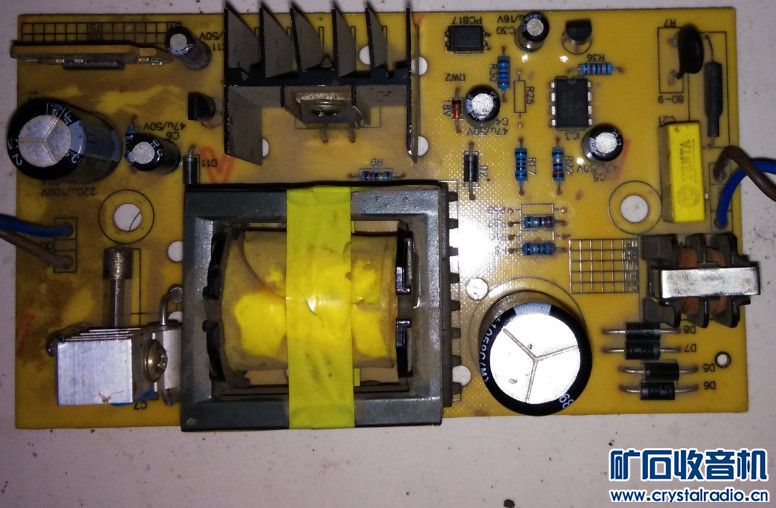

图

gathon · 发表于 2016-12-3 19:01:56

各位亲，找到原因了，后级电源的线圈断了一根线，估计是充电器摔了一下，变压器本体有裂纹，断了一根线，哎。。。

wgfdx1 · 发表于 2016-12-4 15:19:52

我还不会修这个电源，你真仔细

gathon · 发表于 2016-12-5 18:58:15

后级输出控制端无电压，一直未注意变压器的线，其实还是我经验不足，最开始就应该发现的

gathon · 发表于 2016-12-5 18:58:45

wgfdx1 发表于 2016-12-4 15:19
我还不会修这个电源，你真仔细

后级输出控制端无电压，一直未注意变压器的线，其实还是我经验不足，最开始就应该发现的

深圳索冬冬 · 发表于 2016-12-6 17:59:47

提示: 作者被禁止或删除内容自动屏蔽

gathon · 发表于 2016-12-6 22:07:16

深圳索冬冬发表于 2016-12-6 17:59
我有上有一个差不多的下次整理也发来看看

好的啊，欢迎分享！

804049769 · 发表于 2016-12-7 15:12:25

对，电动车充电器摔过就容易出这样

wzngzp_123 · 发表于 2016-12-16 21:57:54

应该是过压保护了吧，是不是电压环开环了，

QYYGY · 发表于 2016-12-31 16:14:06

一样的故障啊

mmm27000 · 发表于 2017-1-3 02:00:21

是这个断了吗

峰峰电子 · 发表于 2017-1-3 10:13:33

gathon 发表于 2016-12-3 19:01
各位亲，找到原因了，后级电源的线圈断了一根线，估计是充电器摔了一下，变压器本体有裂纹，断了一根线，哎 ...

断线部分是后级电源，断线后，后级无电源，造成光耦无信号控制3845，造成自保护
