电脑CPU散热器4线风扇转速控制的探讨

环牛1201

电脑CPU散热用风扇，取材容易，价格便宜，寿命长，是一种很好的散热辅助材料。问题是这玩意有个问题。电流小的噪音小，风量也小。电流大的风量大，噪声也大。调速可以解决这个问题。但是这玩意调速比较麻烦，常见的用调整电压法。这种办法有个问题，就是转速调整范围比较小，电压过低时容易停转。也有用单片机控制的，也有用单片机PWM控制的，感觉都比较麻烦。在网上找啊找，终于找到一个简单，效果好的方法，现在介绍给大家，不过只针对4线风扇。

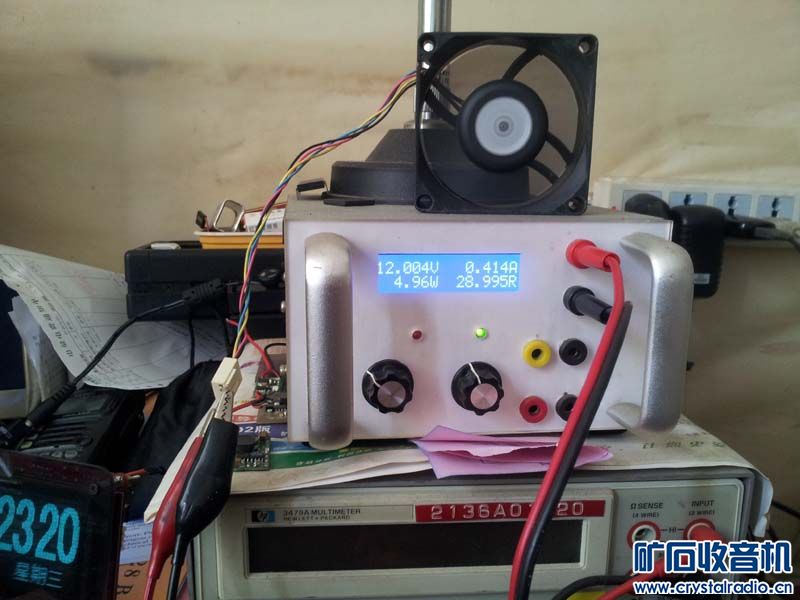

看看今天的模特：台达的7厘米四线风扇，小暴力12V0.66A，近8W的功率。实测，12V时，电流0.414A，到16V时，才能达到0.66A。



测试时出了个小插曲，测试这个极限，因风量太大，风扇倒了，我的手指头挂彩了。



测试时的温度：



先说下如何辨认真假4线风扇：

现在市场上充斥着很多假四线风扇，采用便宜的三线风扇多加一根没任何作用的线就成了“四线”风扇！鉴定方法很简单：

第一步：找到风扇的电源正负极并接上电源，其他两根线悬空什么也不要碰到（包括手指），这时风扇会工作在最高速状态（部分大功率风扇带有软启动功能，速度从0慢慢过渡到最高速）。



第二步：把其他两根线中的一根线接到负极上，片刻后如果没有反应，则换接另一根线到负极，这时风扇会减速到最低速（带软启动的风扇会慢慢减速），部分风扇会最终停转（带有控速关闭功能），接负极就减速的那条线是控速线，另一条是测速线，如果两根线依次接负极都不减速，则风扇是假货！！！！



第三步：放开控速线，等风扇转到最高速的时，把测速线和控速线接在一起，这样控速输入会接收到测速输出的50%低频方波，风扇减速到较低转速，但是转速比控速线接负极要高一些，此时风扇运行应该平稳无振动，无不正常声音，否则为次品或者山寨四线风扇，不要使用！



按下图接好风扇，把温控电阻（可以在笔记本电池组里面拆到）贴在散热片上，最好是风扇吹不到的地方。通电后，风扇会以最低速度转动，这时是没有噪音的。让设备工作到你想要风扇起控的温度时，调整可调电阻，让风扇转速达到你想要的效果即可。这里的效果要结合你的风扇大小和噪声以及机器的温度来决定。这种调速方法，速度调整范围大，噪音小，尤其是使用高速风扇的时候。我用这个电路，曾经把一个台达的暴力风扇实现了从1000-10000转的速度调整。并且可以防止普通调整供电电压调速的方法，因为电压过低，造成风扇无法启动的缺陷。

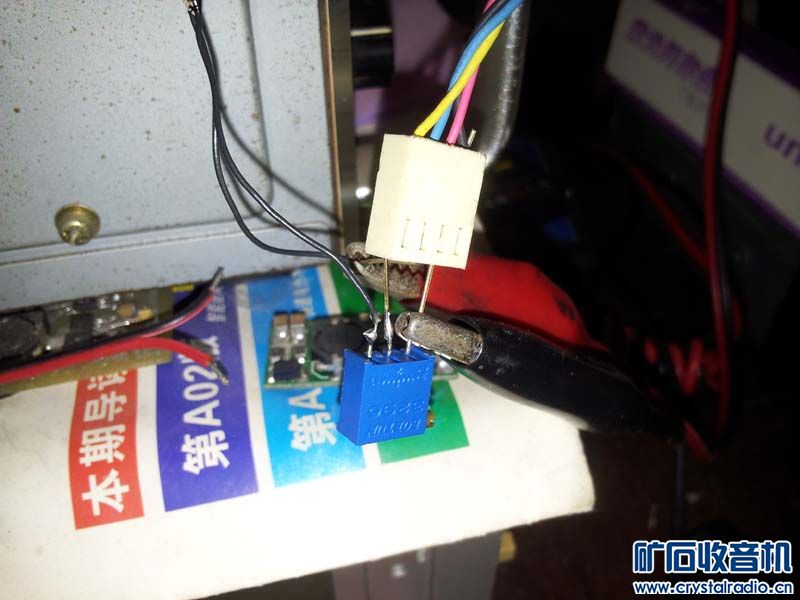

下面是实际的接线图和测试照片



这个是用香烟靠近温敏电阻时，温度升高，风扇转速升高



拿开香烟后，转速缓慢下降。



最后上电路图。



有什么更好的方法，大家一起讨论。以上方法，参考了网上朋友们的各种方法，所有资料均来自网络（不过照片是我自己拍的，那个手指头也是我的），如有侵权，请指出，谢谢！

季宅家电

学到了不少调速风扇的知识、图文并茂好资料。

shijiezhuang

好详细的讲解，通俗易懂。

chason4752

这么大费周章的摆弄一个山寨风扇，是否值得？据个人的经验，这种小作坊的风扇，制作粗糙，工艺简单，虽然价格低，但使用体验非常差，满额运转其噪音不能容忍。再看比较好的风扇，即使高速运转，也非常安静，不需要额外调速，况且，如果是笔记本，由于设计紧凑，根本就没有安装多余装置的空间。

孤独的巨头

生命在于折腾。三线风扇不追求风量的情况下我都是接电脑4线电源其中的5v 或者串联一个电位器。

环牛1201

孤独的巨头 发表于 2016-11-25 07:29
生命在于折腾。三线风扇不追求风量的情况下我都是接电脑4线电源其中的5v 或者串联一个电位器。

要求不高的时候这样做的确是个方法。

xmd1972

平时摆弄电脑，对风扇只是关心是否运转，调速这块没怎么注意楼主的这个办法简单易行，好

liuruizhou1

DUI对受伤的手表示同情！

古荆州

温度高的时候风扇高速运转

环牛1201

古荆州 发表于 2016-11-26 23:00
温度高的时候风扇高速运转

是的，就是这个意思。

环牛1201

古荆州 发表于 2016-11-26 23:00
温度高的时候风扇高速运转

是的，就是这个意思。

古荆州

开机时低速运转，温度升高启动高速运转。加快散热速度
