音响侠客行四十四：电子管：71A及2A3

老美是电子管工业的开山之祖, 一战后放宽民间使用, 最早生产的是00及01, 但由于生产者不同, 因此又加了号码, RCA的多叫200及201, 但200未大量生产过, 而201很快便改为201A, 时间是1926年秋。因此201只生产了几年。在今天网上买到的都是201A。或日本的UX-101, UX-201A之类。201A是万能: 也不可不万能, 因为只有一种, 但也因此存量比30更大, 在美国现时也只是卖40美元。

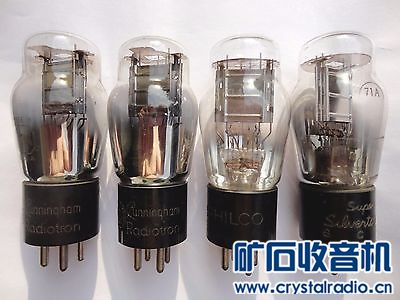

UX201A的改良是71, RCA叫171, 也是钍管, 时间是1925年, 1926年中开卖。在当时是唯一的家用功放管, 输出0.7W, 日本的也叫UX-171, 而CX-371也出现过。当然, 10更大更早, 有2W, 可那是发射机用管制品。在1926年11月, RCA改良171为171A, 日本生产也叫UX-171A, Cumming 叫CX-371A......因此71A的存量比较大, 但不同的是: 71A是氧化物阴极, 今天早难以找到还可用的。而71A的改进板, 就是大名鼎鼎的2A3。但47、300B在30年代出现, 再加加上6F6, 6L6及6V6的发明, 71A, 201A都是被淘汰品。



在30年代早期，RCA公司改良了71A功率管为2A3, 广泛应用于各种场合，成为30年代早期最最著名的小功率管。RCA公司的多款顶级收音机都用RCA 2A3作为推挽功率输出。各个厂家也纷纷制作，苏联和欧洲也有类似产品问世，并且有多种变形产品问世。时至今日，仍然可以找到RCA,GE等公司的产品，在许多爱好电子管的朋友中也多有使用。长沙、桂光电子管厂，以美国RCA公司的标准产品为蓝本，制作的2A3电子管出售，仍有大量朋友购买使用，足见此管之深入人心。



一直到二战结束以前，虽然五极管6F6、束射四极管已6V6, 6L6G经广泛应用，不过当时一些专业设备以及业余爱好者还多用三极管作功率放大。翻开以前的一些杂志，甚至可以看到2A3应用在高频丙类放大的图纸。

最早的2A3电子管并不类似于今天我们见到的2A3，最早的2A3是单屏极电子管。后来，改为双屏极。标准RCA量产版的2A3有一个显着的特征：2A3的灯丝没有采用悬挂，而是直接靠云母片来固定，类似于常见的5Z2P。但是有很多厂家的产品就不是这样，比如日本东芝2A3采用弹簧悬挂灯丝，也有采用吊钩悬挂灯丝的。从技术来看，RCA这种方法并不好，没有灯丝悬挂对于直热电子管而言容易引起震动噪音。故此，如果用RCA或者曙光等产品就要注意，电源变压器的噪音是否会传递到电子管座，不过通常还不太严重。RCA的2A3据我见到的都用的是涂敷石墨屏极，这是一种古老的做法。

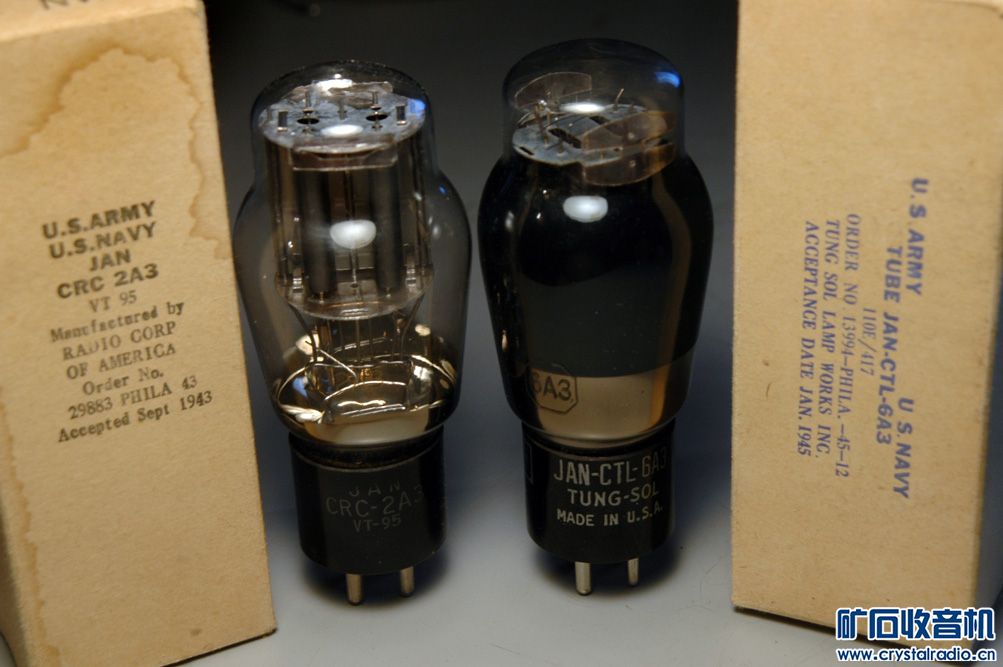

6.3V灯丝的此种电子管6A3和6B4G，用法和2.5V灯丝的相同。2A3电子管甲类单管满功率输出所需推动电压大概在近50伏特，所以推动问题显得很重要。有许多电路设计采用高放大系数的五极管来推动，这是比较简单的办法。用在小功率放大器中，如果讯号源的输出在伏特数量级没有问题。但是如果用于收音机中则不合用。如果有朋友希望在自己做的收音机中用2A3来做功率放大。以低频放大用两级比较合适，第一级用电压放大五极管，比如6J8P或者6B8P的五极管部分。第二级用低放大系数的三级管，比如6C5P,6J5等等。这样就会有足够的增益，并且可以加入负反馈和音调控制。2A3的推挽运用一直是一个流行电路，太多太多的书籍报刊中都有介绍。三极管开环失真小的特点的确非常可爱，尤其在做推挽放大使用，加上很小量的负反馈就可以让整个电路达到非常好的电气参数。



早期45的结构一如早期其它小功率管一样，尽管大师们又有许多可以“研究”的部分，但实在不想同流合污。不过有一点可以肯定，那种洋话说得越多的，水平自然高不了，只能是贻笑大方罢了。



不得不多说一句的是在1929年LOFTIN-WHITE电路风靡起来，这是一个小功率扩音机的套件，这个KIT设计非常特别，在当时很少有人采用此种设计，它用一个24来做直接耦合推动45，80整流。时至今日，仍然有人痴迷这个小东西，找12AX7和2A3来做直接耦合。

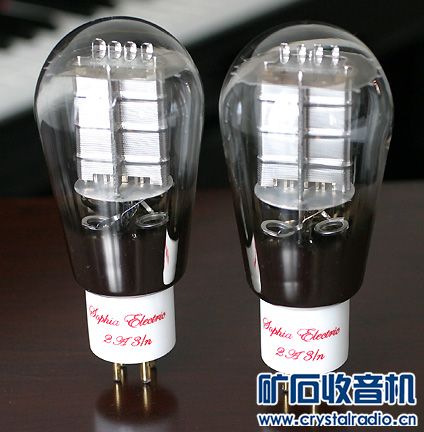

常常看到一些大神用一些莫名其妙的“术语”形容电子管的构造，其玄妙真令人费解。云母片的形状、灯丝悬挂方式、内壳石墨、屏极材料、除气片形状、玻璃外壳封装形式、管脚结构、管基构造、胶木颜色甚至于商标图案、合格证号和纸盒包装都说的神乎其神。一些人于是乎对于老古董的崇拜到了不可理解之程度，比如西电的300A, 2A3都是ST管，却偏偏有人要生产“茄子”300B, 2A3"。不仅要“茄子”，还要“网屏”；不仅“网屏”，还要纯镍“网屏”；不仅“茄子”300B，还要“茄子”274；不仅“茄子”，还要“网球”101、205；不仅要101、205；还有把6N8P的管芯封到油浸灯泡的玻璃泡中；还要把845的管芯封到大大灯泡的玻璃泡中。




S管的外形从技术上来看并没有什么特别之处，不过在审美上还有它可取之处。S管的确非常令人喜爱。不过真正的“茄子”才是好“茄子”！强行将“西红柿”弄成“茄子”不仅不美，反而丧失了“西红柿”的原貌。老外那也没有闲着，比如捷克的山寨厂KR，不仅300B、2A3。PX25、45相继问世，不过老外做的内部文章，什么石英玻璃、专利长寿命高性能灯丝、全手工制作玻壳、手工装配、高真空。让人们大开眼界，倒是至今仍然在生产大型发射管的美国埃米克、德国AEG、英国电子管公司没有什么动静。

935482411

早年，偶然收到了一只胶座已松动的6B4G,一直保存着。

第尾才子

本坛朋友好像对技术贴的兴趣不大？

chem

反复看多次了！资料趣味盎然。

琥珀

长知识了，谢谢。

gaolb

看到这些老管 子还能用的吗

渔翁音乐

楼主知识真渊博，佩服佩服。

空气双连

手头有一个老美RCA926管子，不知道干啥用的，现有资料查不到。

29BBY

楼主老烧了，我也听讲学习！感谢
71A 45时至今日还有NOS可购，价一年贵过一年。好运淘到NOS 71A两颗，寒假做耳放！到时会全程直播，以飨坛友！

粤北山野

第尾才子 发表于 2019-2-22 00:21
本坛朋友好像对技术贴的兴趣不大？

想回复量大，要这样发帖。录音师××××推荐终极秘诀，只要用100公斤崭新百元大钞作缓冲减震垫，播放真炮版1812，几十元的音箱发出比现场更大的声音。
