一步一步跟我学,超清投影自己做:物理分辨率1920x1200,价廉物美,LED冷光源,免维护

  [复制链接]

发表于 2016-10-9 15:39:31 | 显示全部楼层 |阅读模式
本帖最后由 cyl1018 于 2016-10-9 16:44 编辑

     DIY是一种享受:当100-150寸超大超清的画面投射出来时,你和你的家人都会震撼,把电影院搬回家不是一句口号。。。

   累并快乐着。。。。。。

   来吧,朋友,是不是吹牛就往下看。。。(权限不够,每天图片不多,尽量先把原理和材料、工艺简单交待清楚,效果图和实况录像后面陆续上)


前段时间在坛里 低价处理了很多投影配件,多年的投影梦,现在准备把积累的技术传授给爱好的朋友。
http://www.crystalradio.cn/forum ... page=10#pid15014449

补充内容 (2016-10-10 12:01):
  有DIY经历的朋友,仔细读我写的文字,会发现其中有很多经验在里面了,如果自己再去学习一下相关知识,等于你在大学里选修一门课了,如果后面再动手制作,你的实习成绩也有了 。


补充内容 (2016-10-10 12:04):
如果以后大家有兴趣,我会继续介绍一些电路原理和维修技巧给大家。。。


补充内容 (2016-10-10 12:04):

大家不用担心没有工具做不了机箱等,有个办法:现在很多包装都有一种很轻、细密的泡沫,而且很大很厚的都有,找收破烂的问他要几块,随便给点破烂他换就行 ...     等我把材料选择和加工技巧介绍玩,就开始动手制造,到时大家会发现很简单,很容易的.

补充内容 (2016-10-10 12:06):
   DIY乐趣是一个重要的原因。但是,对于目前超清投影机,效果好一些的还是需要6-7000元,高端的要1-2万元,如果有动手能力,花8、9百元就能体验到超清的效果也是值得的。

补充内容 (2016-10-10 12:07):
DIY成功了,效果也有实用价值,当个大屏幕电视用也可以,给年迈的父母做一台,给他们看看老电影,看看高清节目,相信他们会很高兴。。。

补充内容 (2016-10-13 10:51):
说明一下:为了帖子叙述原理时,方便大家理解,部分器件图来自网络截图。效果图和实际制作图都是我以前真实拍摄的

补充内容 (2016-10-13 12:08):
这2天有点忙,今天继续写帖子,那天写了一个下午的帖子丢了,有点泄气,现在好像回忆起帖子内容来了,今天继续。

补充内容 (2016-10-13 12:09):
今天发帖又有些不见了,本来都发表成功了很久的楼层,再编辑,提示要审核,就不见了。幸好有了备份。。。

补充内容 (2016-10-13 15:20):
发帖不见的原因可能是IE浏览器问题,换了一个其他的浏览器好像比原理流畅多了

补充内容 (2016-10-14 10:58):
DIY就是学习的过程,创新的源泉!每一次DIY的成功都是辛勤汗水的回报,让我们一起进步。。。

补充内容 (2016-10-24 17:34):
55楼有简易的DIY演示图片

补充内容 (2016-10-24 17:36):
102楼有补充:继续说说怎么拆屏幕,顺便教大家换灯管。

补充内容 (2017-7-13 09:53):
231楼有简单图片教程。感兴趣的朋友有一些,但不多,我还是把简易制作技巧补充说一下:用市面上建材市场很容易买到装饰板:雪弗板,容易加工,轻便,阻燃,耐高温。。。

评分

3

查看全部评分


 楼主| 发表于 2016-10-9 16:03:21 | 显示全部楼层
       这里我们先不讨论DLP技术,DLP优缺点都有。

    我们做的是LCD投影。

      首先我们要弄清楚投影的基本原理:我们看到的液晶电视机效果很好,但小的看电影没有效果,大的很贵,很重,屏坏了也就没有用了。
    如果我们把效果好的小屏幕,通过投影把图像放大到墙上,这样就有了大屏幕,可以看电影和高清电视了。
    投影如果需要白天或开灯观看,就需要亮度高,就有一个名词:流明,流明高图像就很亮,白天也可以看。但是,流明越高就效果越好吗?不是这样的,流明需要和使用环境配合的。如果要讲课或开会,需要白天进行,这个需要高流明。流明太高对颜色细节有影响,图像层次不好。对图像细节要求不高的场合可以使用高流明的投影机。电影院为什么要全黑,这样相对流明不需要太高,图像细腻,效果好。
    还有一个重要的参数:物理分辨率。同样功率的光源,物理分辨率越高,流明越低。但是物理分辨率越高,图像越细腻,这就是为什么低分辨率的投影机很便宜的原因,尽管亮度很亮,但看图像很多马赛克,图像不细腻!这样DIY需要综合考虑光源功率和投影屏幕大小以及物理分辨率的选择。以达到亮度、图像效果、免维护的效果。
回复 支持 1 反对 1

使用道具 举报


发表于 2018-3-13 23:45:58 | 显示全部楼层
才看到这个贴子,一直想做投影,先仔细看看。
回复 支持 1 反对 0

使用道具 举报


发表于 2016-10-10 11:36:39 | 显示全部楼层
自己DIY就是一个乐趣,成本真的不低,费时费力。
现在有好多东东,我能买的都买成品了
有空有兴趣,才自己动手做
回复 支持 0 反对 1

使用道具 举报

发表于 2017-4-19 22:25:36 | 显示全部楼层
仔细看了几页,发现除了镜头,手上什么都有。
这不是给我找事吗。
回复 支持 1 反对 0

使用道具 举报


发表于 2016-10-9 16:02:10 | 显示全部楼层
支持鼓励,关注中。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-9 16:04:34 | 显示全部楼层
本帖最后由 cyl1018 于 2016-10-9 16:09 编辑
风中径草 发表于 2016-10-9 16:02
支持鼓励,关注中。


谢谢,这个帖子可能会持续比较长时间,欢迎大家一起讨论。边想边写,打字慢,可能有时表达也不准确,大家等我先写完,晚点再讨论,指出错误,谢谢
回复 支持 反对

使用道具 举报


发表于 2016-10-9 16:15:43 | 显示全部楼层
cyl1018 发表于 2016-10-9 16:04
谢谢,这个帖子可能会持续比较长时间,欢迎大家一起讨论

我也喜欢折腾这个,几年前花了上千元购入200wLED投影灯+热管散热器+电源+7寸高清投影屏等配件,因技术不够一直不敢动手,现看到兄台要出大作又燃烧起当年那份激情……期待啊。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-9 16:16:33 | 显示全部楼层
本帖最后由 cyl1018 于 2016-10-9 16:18 编辑
cyl1018 发表于 2016-10-9 16:04
谢谢,这个帖子可能会持续比较长时间,欢迎大家一起讨论。边想边写,打字慢,可能有时表达也不准确,大 ...


6年的DIY超清投影历程,感慨颇多,先和大家分享一下投影效果图吧:
    够震撼吧。。。

100寸

100寸

100寸

100寸
回复 支持 反对

使用道具 举报


发表于 2016-10-9 16:31:00 | 显示全部楼层
UC_Photo_011.jpg 这套当年是高级投影套件了。哈哈。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-9 16:37:19 | 显示全部楼层
本帖最后由 cyl1018 于 2016-10-9 16:53 编辑
风中径草 发表于 2016-10-9 16:15
我也喜欢折腾这个,几年前花了上千元购入200wLED投影灯+热管散热器+电源+7寸高清投影屏等配件,因技术不够 ...


看完了,你会继续做的,有什么不明白的我们一起讨论。。。

     DIY成功与否,关键是各种光学部件的参数的选择(这个是经过反复实验才知道的,一般不发烧的不能坚持下去),另外灯的参数也非常重要!下面需要画图说明了。

前段时间在坛里 低价处理了很多投影配件,多年的投影梦,现在准备把积累的技术传授给爱好的朋友。坛里应该有朋友买了投影全套配件的
http://www.crystalradio.cn/forum ... page=10#pid15014449
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-9 16:50:23 | 显示全部楼层
本帖最后由 cyl1018 于 2016-10-9 18:00 编辑
风中径草 发表于 2016-10-9 16:31
这套当年是高级投影套件了。哈哈。


    看了你的配件,对的,基本上就上这些配件了,只需要把其中的选择、加工技巧说一下就可以开工了

    先说镜头、投影屏幕和灯吧。

    镜头口径越大,通过的光线越多,屏幕越大,灯的光线利用率也越高。屏幕大,自身散热好,这样环境温度不高的时候屏幕自然散热,没有灰尘的进入,实现免维护。

    LED灯是冷光源,但灯座需要良好的散热才能达到3万小时的使用寿命,因此需要用热管散热器或水冷散热把灯的热量迅速转移出去,保证灯的工作状态。LED灯需要恒流电源,所以选择电源的时候一定要注意。
    LED灯现在有集成大功率的光源,发光面20x20mm,一般10串10并,100W,12串15并180W等等,很多人采用超频使用,也就是一般进口芯片可以超功率使用,100W超140W,180W超250W,但散热要控制好,灯基板温度不要超过60度,超功率过大意义不大,热量成倍增加,流明增加不高,所以超频不要超过上面的范围。

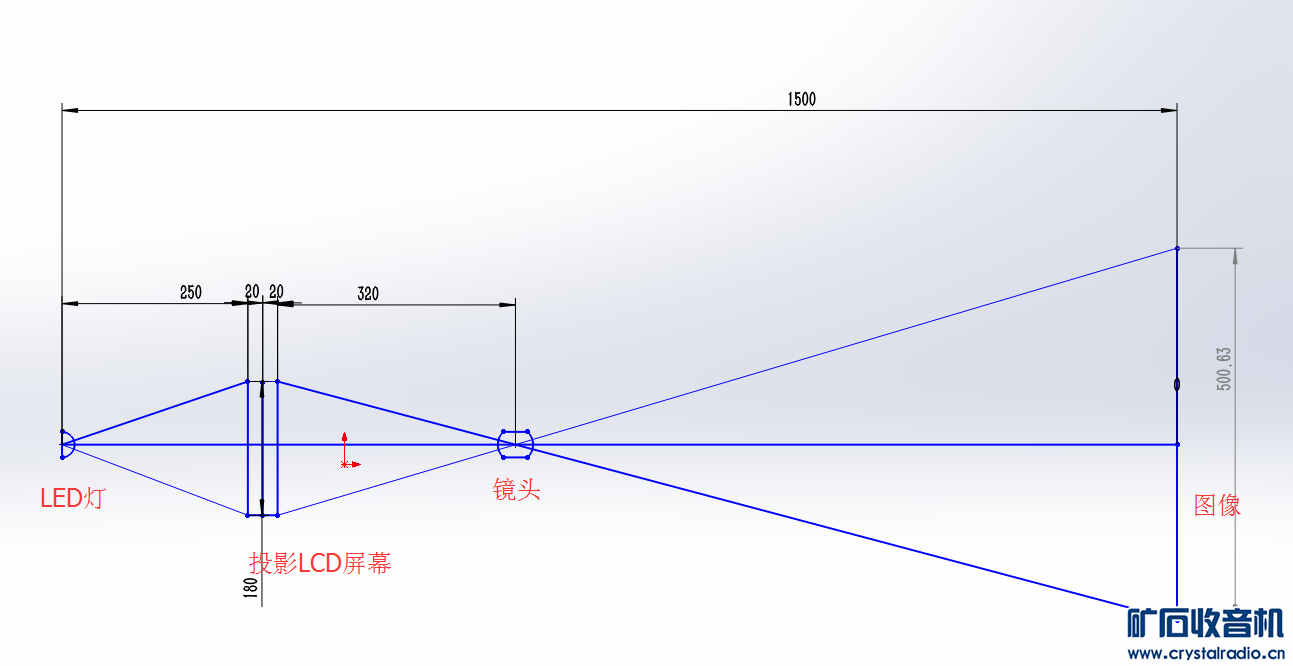

    投影需要的光斑要覆盖投影屏幕,所以需要在等的前面加一个聚光镜,就是一个短焦距的凸透镜,它的原理就是把灯发散出来的光线聚集接近一个点光源,然后和屏幕后面的菲镜焦距配合好,把灯的光线扩散到屏幕大小并垂直射入屏幕,距离有实验数据,不同的屏幕大小需要不同的焦距菲镜配合。
    镜头的焦距要和屏幕前面的菲镜焦距配合好,不是一样的,看镜头焦距、口径选择菲镜的焦距。不同厂家的镜头差别很大,这个一定要经过测试才知道是否匹配。


补充内容 (2016-10-10 15:51):
这里的“投影屏幕”是指投影用的LCD屏

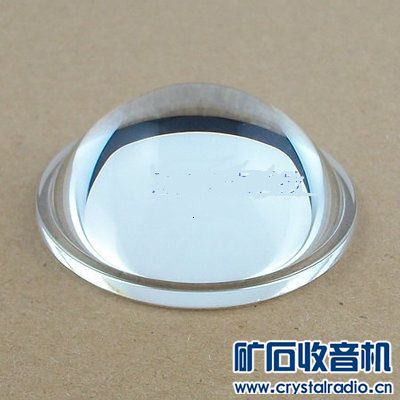

短焦聚光镜

短焦聚光镜

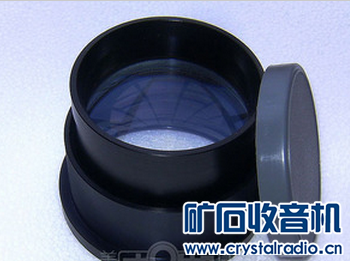

大口径镜头

大口径镜头
回复 支持 反对

使用道具 举报


发表于 2016-10-9 16:56:47 | 显示全部楼层
cyl1018 发表于 2016-10-9 16:50
看了你的配件,对的,基本上就上这些配件了,只需要把其中的选择、加工技巧说一下就可以开工了

哈哈,有你大作打前锋,我的套件就差个机箱了。争取明年春开工……
回复 支持 反对

使用道具 举报


发表于 2016-10-9 17:16:29 | 显示全部楼层
学习下,一直梦想有投影机。这个1920*1200不错,看过1024*768  LCD投影机感觉颗粒粗糙,你这个高清应该更清晰。关注中。。。
回复 支持 反对

使用道具 举报


发表于 2016-10-9 17:25:55 | 显示全部楼层
好像电子制作02年全彩介绍过
回复 支持 反对

使用道具 举报


发表于 2016-10-9 17:46:17 | 显示全部楼层
原本想折腾一台,但是算算成本,不划算,最后在论坛淘了一台二手的~~~还不错
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-9 18:03:28 | 显示全部楼层
ala 发表于 2016-10-9 17:46
原本想折腾一台,但是算算成本,不划算,最后在论坛淘了一台二手的~~~还不错

如果自己动手做,买配件800-1000元,超清效果还是值得的,而且配件X宝上都有销售,价格越来越便宜了
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-10-9 18:06:15 | 显示全部楼层
八兆天空 发表于 2016-10-9 17:25
好像电子制作02年全彩介绍过

还没有完成,晚点在继续补充。有很多技术经验需要和大家慢慢交流

补充内容 (2016-10-10 15:53):
02年的技术和材料不可同日而语了,效果已经提升不知几个档次了
回复 支持 反对
