★★★NE5532单电源供电作业贴图报告（小心劣质片片）

中国机器

前几天一直琢磨NE5532的单电源供电放大电路，网上找来几个电路图，搭起电路实验结果都不能用，为此特意在本坛发帖求助，得到了沙版等朋友的指点，在此表示感谢！
今晚终于通过实验，并得到如下结论：

1、质量优秀的NE5532确实可以单电源工作，而且工作状态非常好（这种5532的3、4脚之间测得阻值约20K，我找到的芯片上在NE5532P上面有一行42C7FYM标记）。
2、有的NE5532不能单电源工作（这种5532的3、4脚之间的阻值不到5K，我这里不能用的芯片上在NE5532P上面有一行41D8XTM（或4108XTM？）标记）。

（今天非常幸运，在电子元件店里卖了4块NE5532，只有一块是标记42C7FYM的好片子；另外3片都是不能用的；我原来手里的10片NE5532也是不能用的！）

详细情况如下：

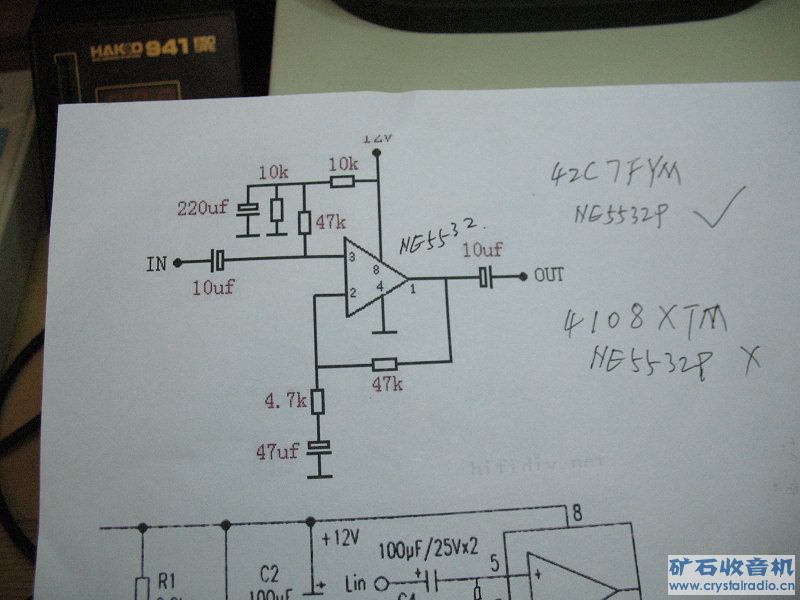

1、电路（实际电阻值将就了我实验桌上现有的，中点电压分压用两个5.1K，中点电压通过1K电阻接到3脚，负反馈电阻10K，2脚交流接地电阻用1K）：

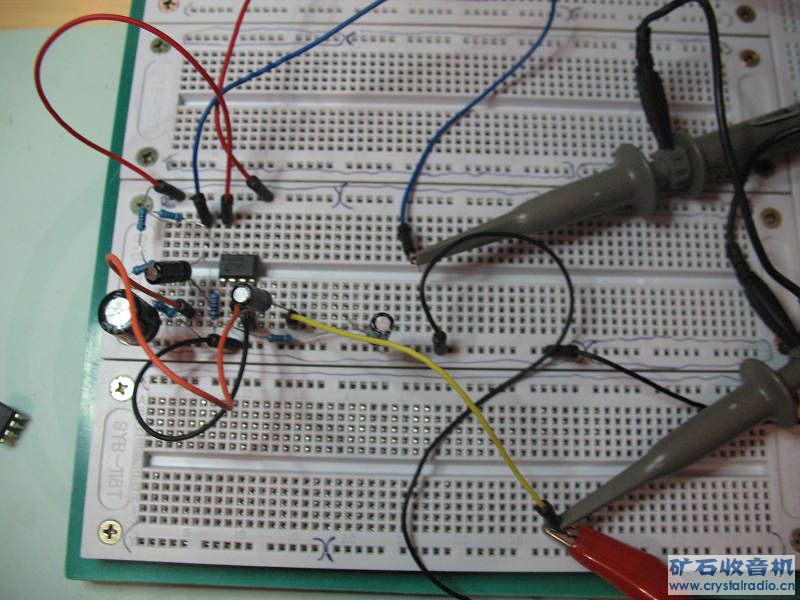

2、在面包板上搭接电路：



3、信号发生器设置（提供频率6.993KHZ；幅度1V的信号源）：

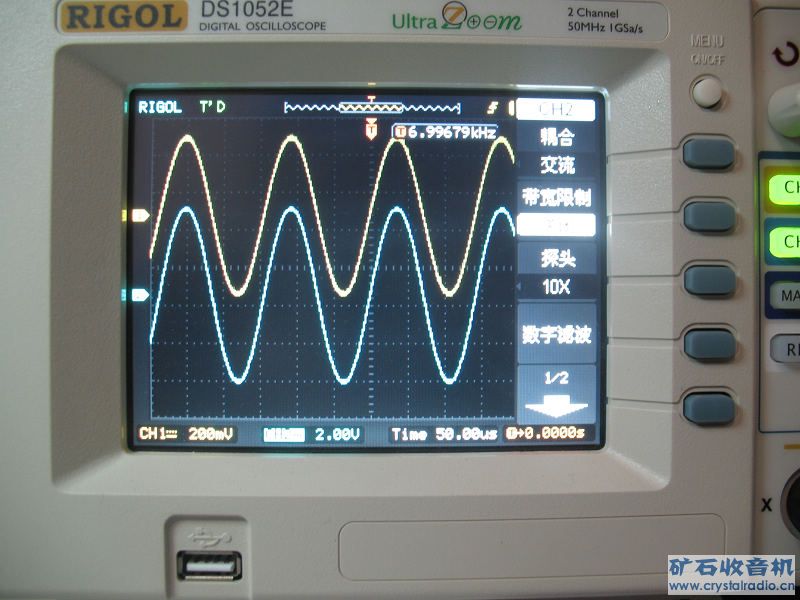

4、好片输入输出波形（黄色CH1是输入，蓝色CH2是输出能大约看出放大倍数）：

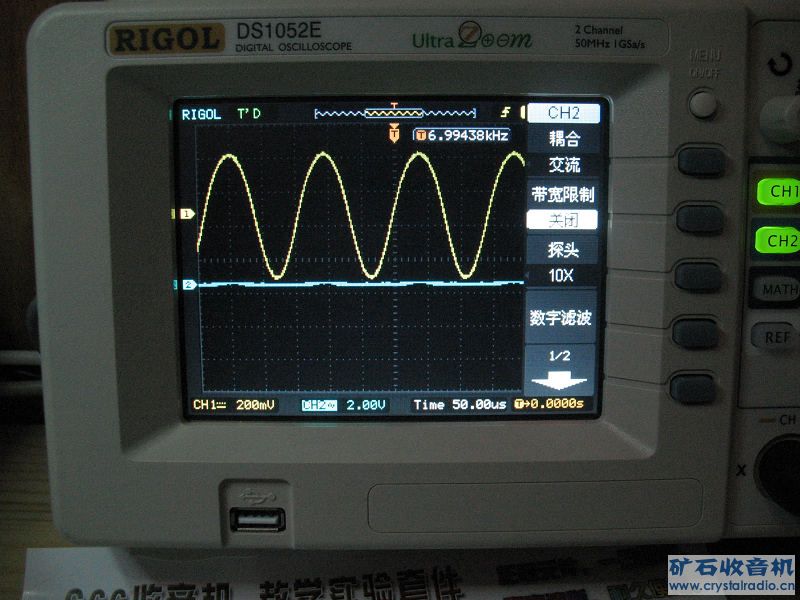

5、坏片输入输出波形（黄色CH1是输入，蓝色CH2是输出;奶奶的，没有输出，全是噪波）：



6、电源电压12V，好片电流3MA：



7、电源电压还是12V，劣等片电流38MA：



8、同样的电路中，好片测得3脚（同相输入端）电压接近12V的中点6V：



9、同样电路，劣等片插上后测得的3脚（同相输入端）电压不到1V，不能正常工作也是应该的！


总结：通过反复试验及大家的帮助，总算弄明白了，原来是劣质NE5532在作怪，请大家购买时注意，简单判别的办法是测一下3脚与4脚之间的阻值（3正4负），如果阻值在5K左右，就要小心啦！（正常20K左右）

[ 本帖最后由 中国机器 于 2009-11-23 20:36 编辑 ]

d3b7

运放电源端子上没有加退耦，而且还是面包板……
可能自激了，未必是芯片的问题。

中国机器

1、我这里14片NE5532，只有一片的3、4脚之间阻值为20K左右；这个插上就好用，试过多次。

2、另外13片，其3、4脚之间的阻值为5K左右，都不好用。

3、如我在贴中说明，不好用的这些片子，在电路中，3脚的电压被拉到0.96V，而好用的片子3脚电压时6V。

楼上仔细看一下我的帖子，再分析讨论一下，感谢！

talent

关注！

海河

   电路上电后 不加 输入信号 ，只加电源 输出端 1脚直流电压是多少？

中国机器

单电源供电不好用的5532，在双电源下是否好用，还没试过

1984hongtao

楼主的设备让人眼馋 口水大大的

中国机器

补充实验：NE5532第3脚的不接中点电压时的输出波形（当然用的好用的片子啦 ）：

中国机器

原帖由 海河 于 2009-11-23 20:39 发表
   电路上电后 不加 输入信号 ，只加电源 输出端 1脚直流电压是多少？

谢谢海版加分鼓励！

刚去测了一下，输出端（1脚），在没有输入信号时直流电平是6V，

我在没有输入是量了一下输出端的直流电平=6V，如图：



此时（没有输入信号）正相输入端得电平也是6V：


接入信号后的输出端直流电平还是6V：

中国机器

原帖由 1984hongtao 于 2009-11-23 20:56 发表
楼主的设备让人眼馋 口水大大的

数字示波器是国产的普源，才1700元就买下来，新的。

abcbatt

面包板搭音频电路
有挑战性

Tieg3023

手里也有两片，不知心能如何？

中国机器

原帖由 abcbatt 于 2009-11-23 21:41 发表
面包板搭音频电路
有挑战性

音频么，还是比较低的频率的

mzham

设备先做个记号

老三

坏片双电源工作正常吗？？
