细火沸水，沏茶漫谈Dell 12V 18A剪线电源D220P01

CoolPumpkin · 发表于 2016-9-16 09:26:21

提示: 作者被禁止或删除内容自动屏蔽

whmks · 发表于 2017-6-13 18:47:16

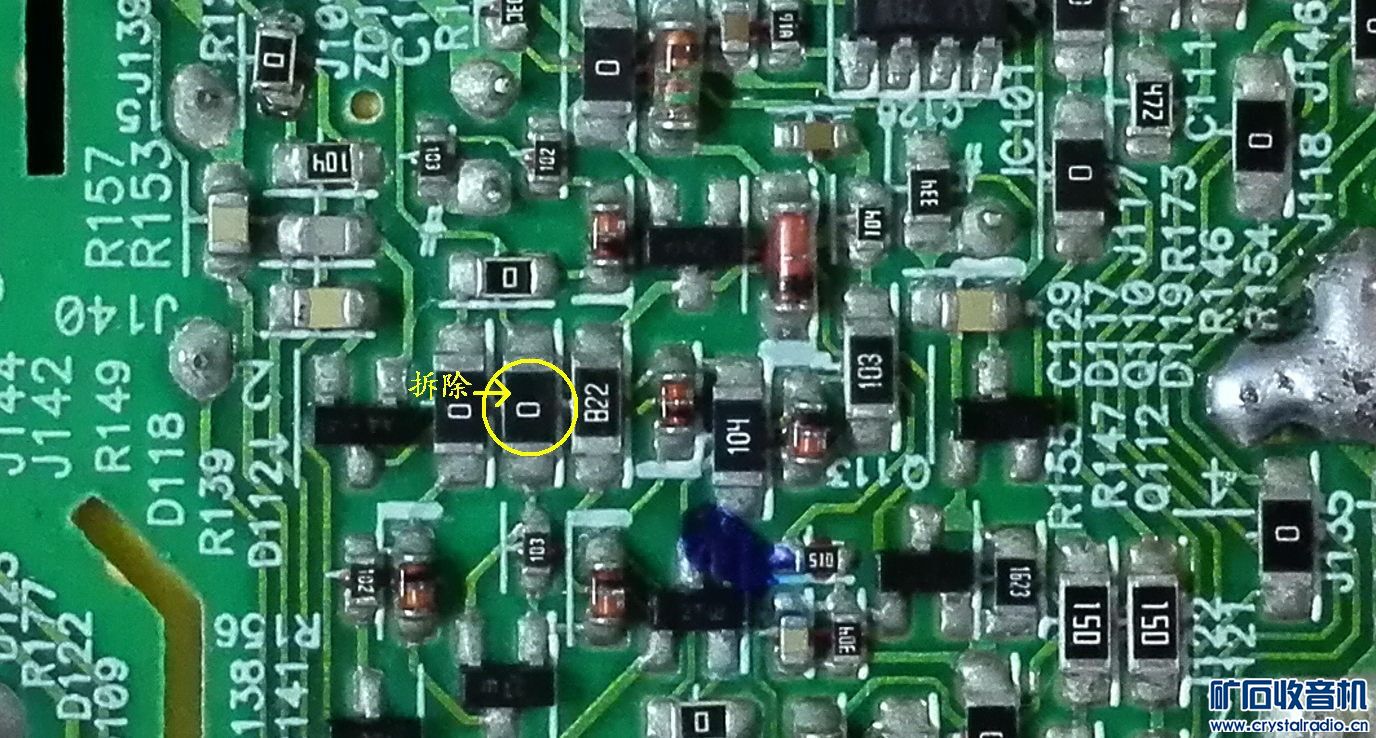

楼主研究得相当细，分析得很到时位，对坛友很有帮助，就是拆第一级过流的跳线应该是J142，如果拆J144短路必炸机，因电路图上走线有误，拆了J144就等余切断全部保护，如果改成可调电源就要拆J144，用该电源已成功改成5-18V0.1-18A的可调电源。下图是应拆的跳线，在ADP-220ABB和D220P-01各版本上通用。

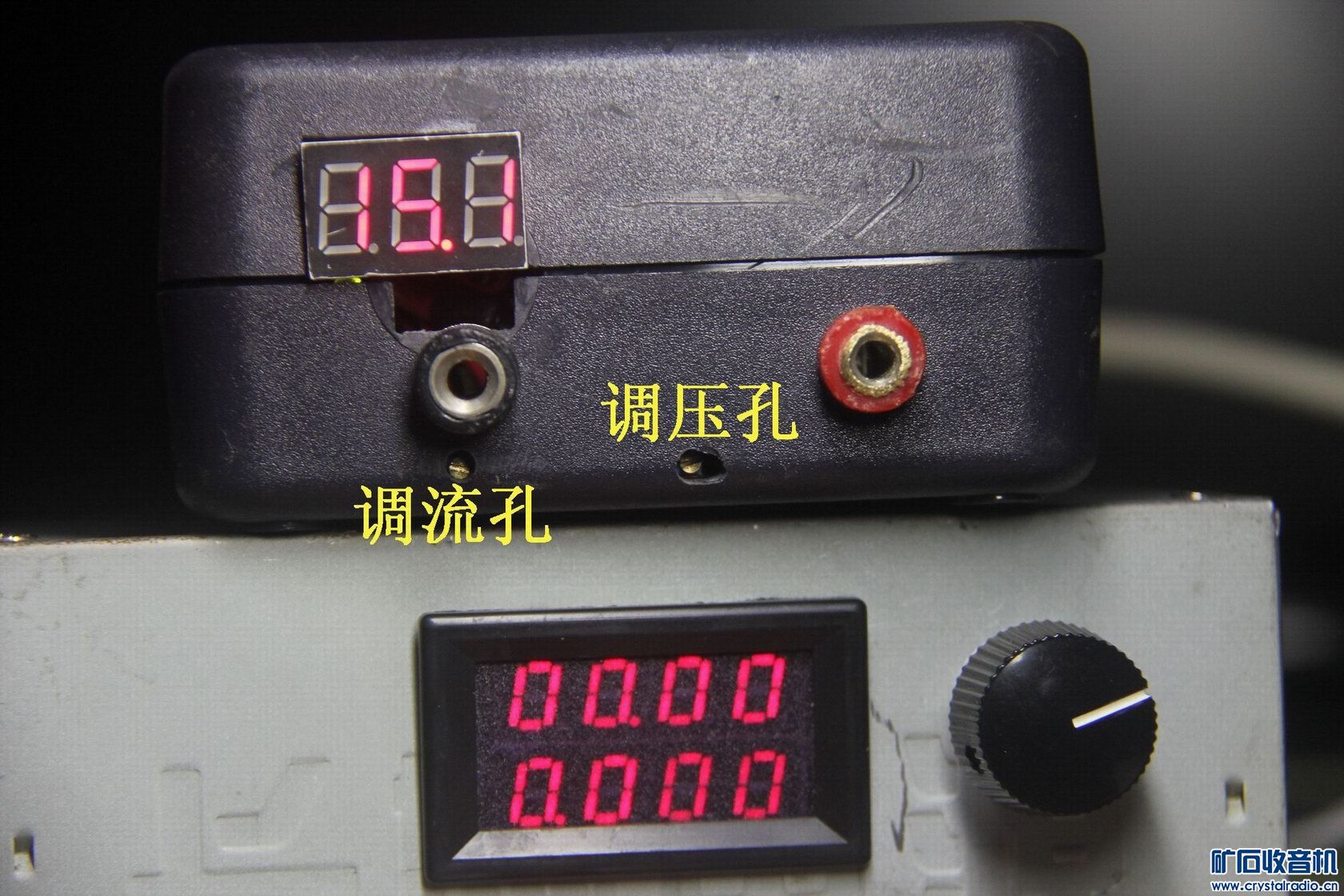

改成调压调流。

naturey · 发表于 2017-3-3 10:44:25

CoolPumpkin 发表于 2017-3-2 23:09
输出到14V（R175=1K）时，UCC3808接近极限工作电压，而且输出电容是16V耐压的，注意安全。
佩服！

这是你的胜利果实，我用EXCEL编了条公式，来一个下拉，全出来了。我买了5个ABB的电源，之前串联起来做24V带功放，可能是功放里有大电容，坏了两个，我直接扔了，第三个改了750欧电阻，改装成13.98V，用来带车台没有问题；用来给汽车电瓶充电的时候，一接通就保护了，后来串了个电感可以充，但电感上有0.3V的压降，电感会有一点温度。还有两个放着，我希望可以改到19V，直接带A类功放，按你的方法，应该是可以了，不知道你还有没有继续研究提高电压？还有，我查了IC的供电电压可以到15V，但有个开启阀值只到13.5V，这个不知道什么用的。

CoolPumpkin · 发表于 2018-6-20 17:36:01

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2017-9-30 07:47:47

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2016-9-17 19:43:26

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2016-9-17 19:38:38

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2016-9-17 10:43:54

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2016-9-16 20:33:25

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2016-9-16 10:30:01

提示: 作者被禁止或删除内容自动屏蔽

CoolPumpkin · 发表于 2016-9-16 09:49:30

提示: 作者被禁止或删除内容自动屏蔽

无敌吴刚 · 发表于 2016-9-16 10:21:47

东西是很不错的，拿手上跟板砖一样。保护太敏感，多接一个输出电容就启动不了。大家都知道它好，所以价格就炒起来了，我那时买剪线18一只，现在大概弄不到啦！

风流2 · 发表于 2016-9-16 15:36:58

手上刚好有一个，又翻出来看了看

赶脚做工真TM的好，沉甸甸的像变压器一样

环牛1201 · 发表于 2016-9-16 16:07:21

这个电源版本太多了。常见的至少有3种。

慢生活1929 · 发表于 2016-9-17 01:51:07

这个电源质量很好

随风之歌 · 发表于 2016-9-17 08:49:16

有一只，闲时拿来玩玩

老-W · 发表于 2016-9-17 14:53:42

辛苦了，谢谢分享！

触景情伤 · 发表于 2016-9-17 22:41:55

我想知道的是在电网电压不稳定和负载频繁的变动下这个电源经不经得起折腾……还有现在淘宝上这个电源进水的很多……

analogue · 发表于 2016-9-18 07:59:40

谢谢楼主贴出的电路图，给大家改进和维修这款电源提供了方便，根据实物描绘电路图，需要相当的技术功底，同时也是很辛苦的事，尤其对于双面板。顺便问下，楼主是用什么软件画的图呢？
