【巨献】“小国宝”—熊猫2905 电路全揭秘！！

海河 · 发表于 2009-10-9 22:19:00

本帖最后由海河于 2015-9-6 21:13 编辑

严肃声明：此机电路资料较为特殊，仅供各位业余爱好者参考，其一切版面、原理等使用权归中华人民共和国及熊猫电子集团所有，任何人或任何组织无权将其用于任何商业目的！！

全国首发，熊猫2905 原厂电路蓝图！！[/color]
完整的清晰大图请下载附件

电工石叶 · 发表于 2010-12-12 09:33:44

质量一般，能耗高。

海河 · 发表于 2009-10-9 22:28:14

根据原图和实物绘制的超高清电路图

海河 · 发表于 2009-10-9 22:30:31

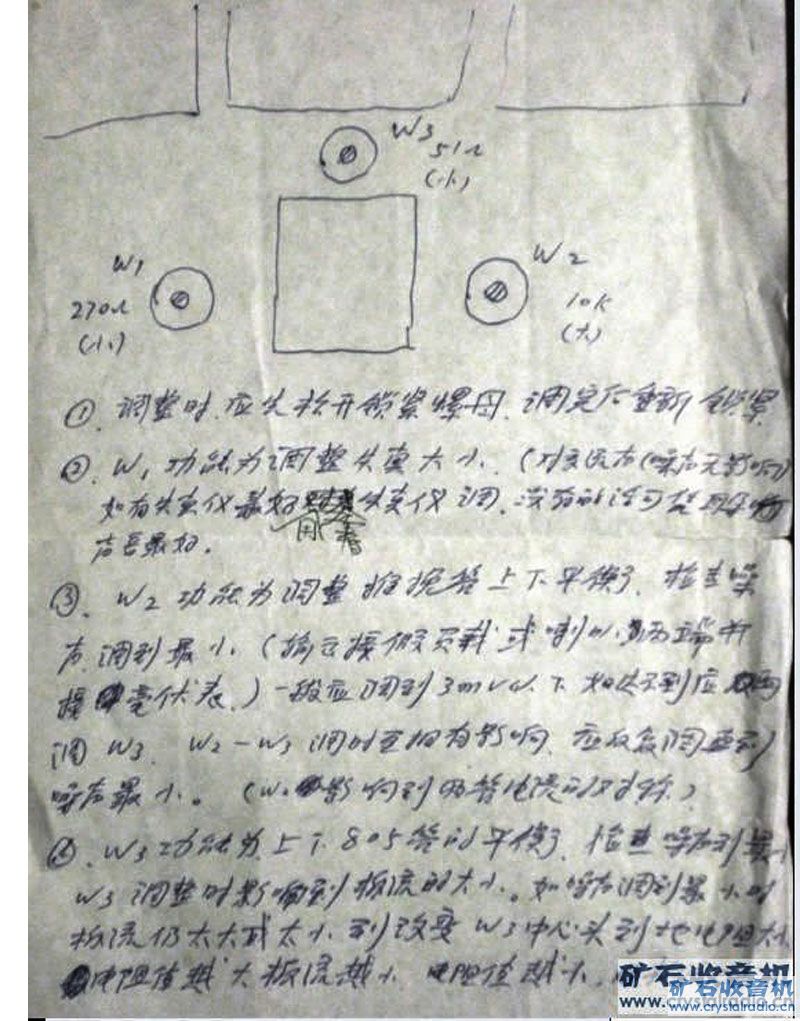

原厂技术员手写的简略调整步骤

（这个请大家正确对待，我看过有些错别字和语序颠倒

）

董绍权 · 发表于 2009-10-10 08:15:03

难得的宝贝.太珍贵了

海河 · 发表于 2009-10-11 15:21:55

回复楼上，

“小国宝” 全世界也就那么几对，我怎么可能搞得到呢....呵呵
电路资料是胆X轩的几位好心大叔整理的

没错，此机输出牛、滤波电感、推动变压器全是C型的铁心

网中人 · 发表于 2009-10-14 23:01:33

這机的輸出功率、頻響、阻尼因數、失真等參數有嗎？

海河 · 发表于 2009-10-16 21:18:50

原帖由 网中人 于 2009-10-14 23:01 发表
這机的輸出功率、頻響、阻尼因數、失真等參數有嗎？

由于我没有此机，所以很多具体的东西真的不知道，知道的都是听说和推测的

输出功率纯甲类 50W以内
输出噪声理论的最佳状态时3毫伏左右。其它不知

yuiop7890 · 发表于 2009-12-31 14:38:35

好资料　　.学习

hcj · 发表于 2010-4-15 00:51:15

呜呼 · 发表于 2010-6-10 08:19:14

问题：
1，激励级工作原理看不明白，是阴极扼流圈输出，加了廉栅负反馈？
2，从电路来看，末级的工作点就是激励级的阴极电压决定的，这样做激励级的工作点正常吗？

海河 · 发表于 2010-6-11 22:05:04

试回答呜呼版主的问题

学生我理解的也不够深刻、透彻....妄言几句，请呜呼版主及其他朋友指正

回答一：激励级（也就是6P3P组成的推动级）其实质就是阴极扼流圈输出，这个变比为1:1的变压器在这里最为推动级的输出电感。电感（变压器）的一边接到帘栅极，也可以看成帘栅极反馈，其目的在于帘栅极的电压随着信号电压的变化而变化，是6P3P尽量工作在标准的四级管状态，保证其有效跨导。
回答二：末级的工作点主要是激励级的阴极静态直流偏转电压决定的。正常情况下，6P3P的静态偏置电流流经输出“电感”的“一次侧”和R19，在它们两端形成供6P3P正常工作点自给栅阴偏压（也就是阴极电压），这个电压就是末级FU-5的栅极偏置电压。请注意：为了使FU-5工作于甲类状态，这里使用了栅极电压大于阴极电压的“正栅压”给FU-5做偏置，所以整机在静态、动态时本身耗散的能力较大

jinlizhpc · 发表于 2010-8-20 21:38:04

整机全牛耦合

[ 本帖最后由海河于 2010-8-29 19:59 编辑 ]

光说不练 · 发表于 2010-11-14 10:04:59

嘿嘿，稍加修正，那些rar文档就可以免了，直接另存为——就可以了。

oldrogers · 发表于 2011-1-7 15:49:39

果然珍稀动物啊！下载收藏先……
