海燕D322型电子管收音机说明书电路图

ywmxyz · 发表于 2016-5-13 21:51:12

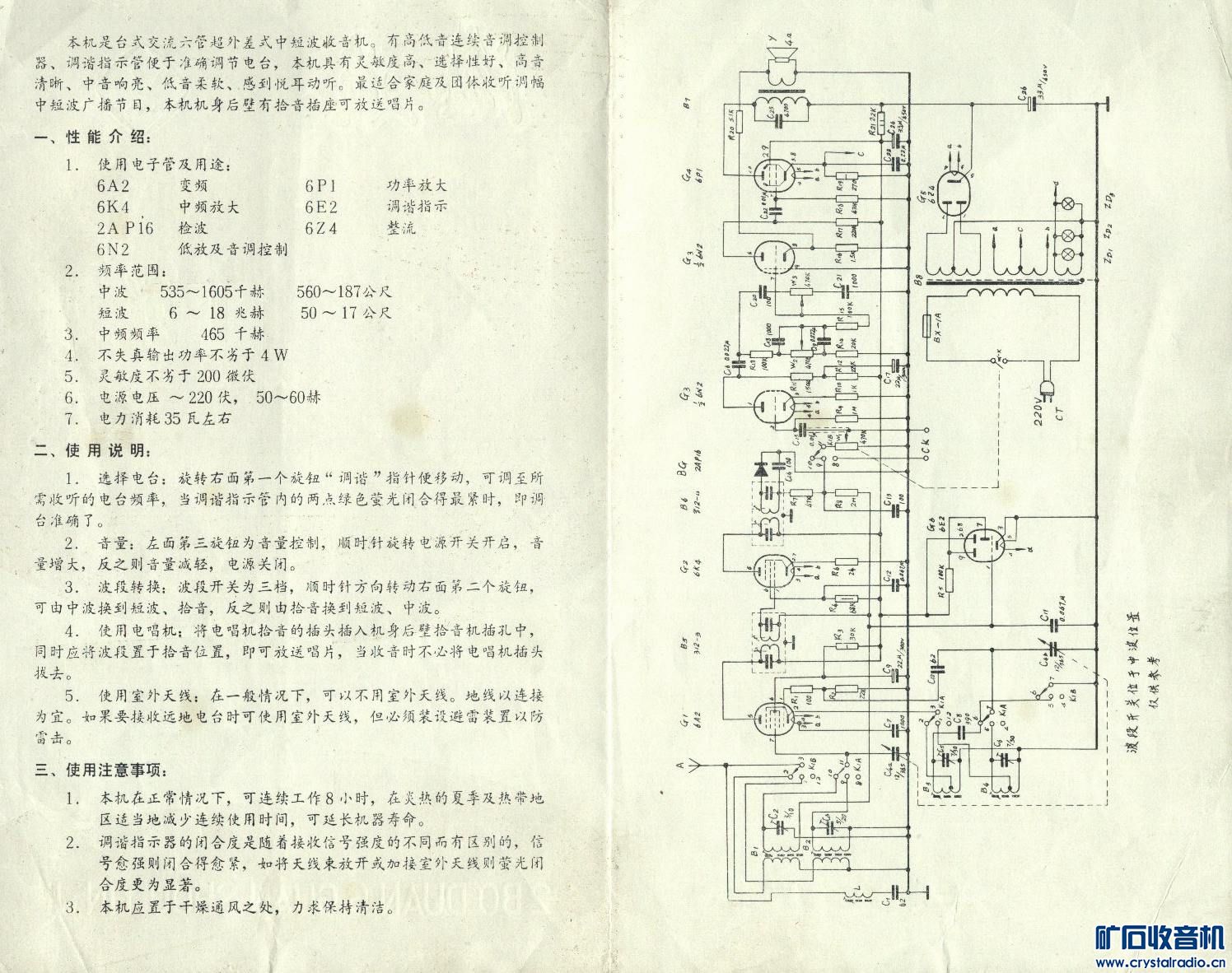

海燕D322型电子管收音机说明书电路图

古道西风 · 发表于 2016-6-9 14:45:45

谢谢分享……楼主辛苦……今天多吃几个粽子……

古道西风 · 发表于 2016-6-9 14:55:36

问技术达人，看图纸在输出变压器初级并一个4700P的电容，为何我的D322-1机子上没有这个电容？是改进掉了？

liuruizhou2 · 发表于 2016-6-9 21:47:22

提示: 作者被禁止或删除内容自动屏蔽

ljjch · 发表于 2016-6-20 17:55:35

谢谢楼主，收藏了。

古道西风 · 发表于 2016-6-20 18:07:45

问技术达人，看图纸在输出变压器初级并一个4700P的电容，为何我的D322-1机子上没有这个电容？是改进掉了？

古道西风 · 发表于 2016-6-20 18:13:01

哦，这个是322的图纸，也许322-1就没有这个电容了。

创客少年 · 发表于 2016-6-21 02:26:51

古道西风发表于 2016-6-20 18:07
问技术达人，看图纸在输出变压器初级并一个4700P的电容，为何我的D322-1机子上没有这个电容？是改进掉了？

加上影响高频，这叫消振电容，如果工作良好可以拆了

电波275 · 发表于 2016-6-21 09:34:19

楼主朋友不要生气。这输出功率好吓人哪，红灯711=2.输出功率才0.5W。。。他敢说不劣于4W厉害！

SXWE · 发表于 2016-6-21 10:17:35

收藏，谢谢楼主。

闲来瞎逛 · 发表于 2016-6-21 12:08:52

图收了，

谢谢楼主分享！

lingq · 发表于 2016-6-22 12:41:09

感谢楼主分享！图片收藏先了

xiaomage · 发表于 2016-10-11 15:41:59

谢谢分享！只是这个清晰度差了点

黑河小王 · 发表于 2016-10-12 18:16:37

谢谢楼主！收藏了！

446163259 · 发表于 2016-11-11 12:35:38

谢谢分享！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！
