发几张俄罗斯的胆机电路图

[复制链接]

发表于 2016-4-12 11:24:27 | 显示全部楼层 |阅读模式
我这有一些俄罗斯的胆机电路图,如果大家喜欢我再接着发。

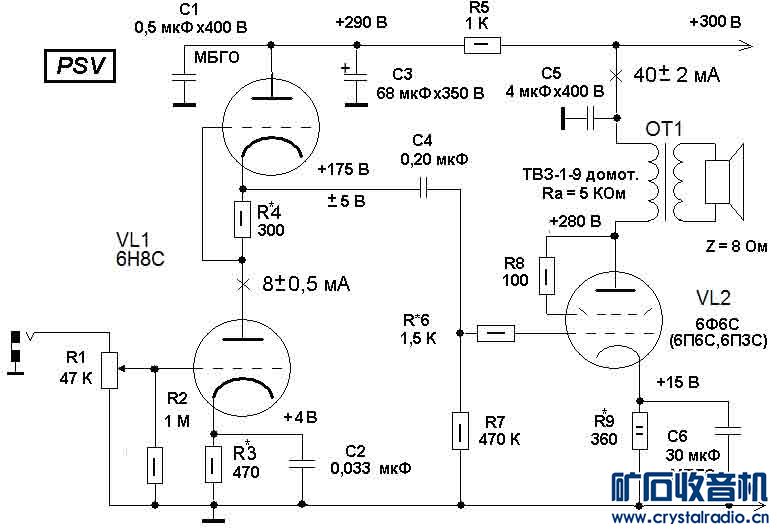

6H8C+6P3P

6H8C+6P3P

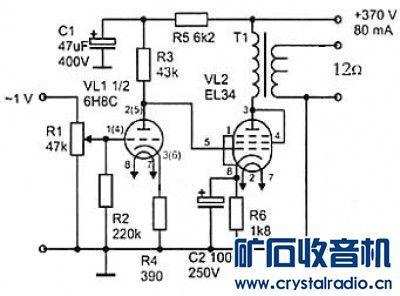

6H8C+EL34

6H8C+EL34

评分

1

查看全部评分


发表于 2018-3-8 07:55:17 来自手机 | 显示全部楼层
本帖最后由 jupeter 于 2018-3-8 08:57 编辑

6P13P做功放有很多,,,,,
回复 支持 1 反对 0

使用道具 举报


发表于 2016-4-12 11:29:14 | 显示全部楼层
已经收藏,谢谢楼主提供的资料
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-4-12 11:30:12 | 显示全部楼层
ssckb 发表于 2016-4-12 11:29
已经收藏,谢谢楼主提供的资料

别急,还有,想要哪个管子的,吱声。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-4-12 11:32:04 | 显示全部楼层

RE: 发几张俄罗斯的胆机电路图

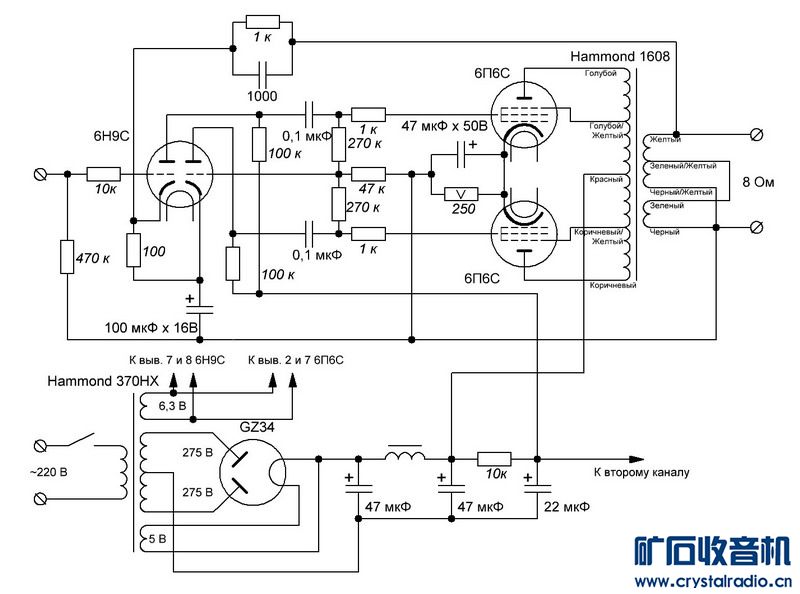

再发几张,看来大家喜欢啊。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-4-12 11:34:39 | 显示全部楼层
sfhhwm 发表于 2016-4-12 11:32
再发几张,看来大家喜欢啊。

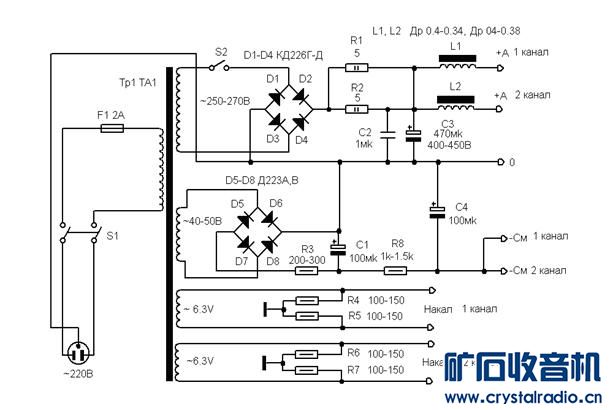

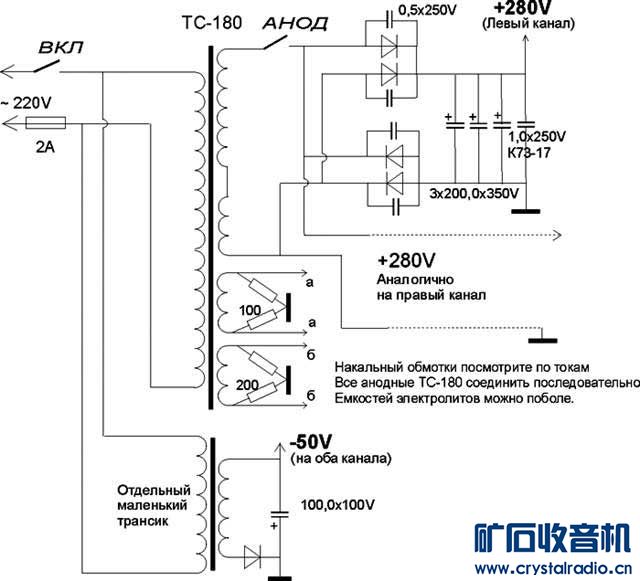

上面的电源电路是下面的电路图的,我不太会发啊。就想和大家分享。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-4-12 11:39:56 | 显示全部楼层

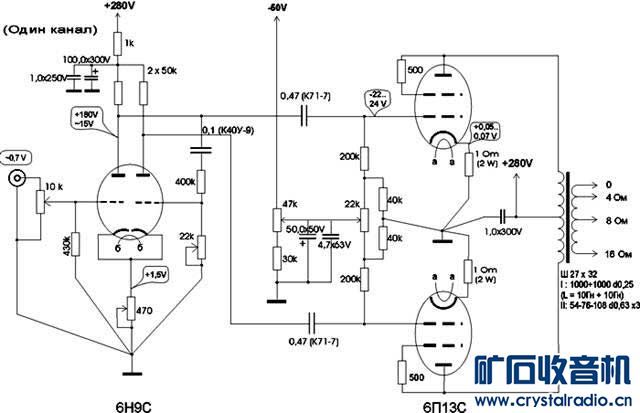

再来一张,这张图我感觉也特别的好哦。
回复 支持 反对

使用道具 举报


发表于 2016-4-12 12:02:12 来自手机 | 显示全部楼层
那一个比较好!想学着做!
回复 支持 反对

使用道具 举报


发表于 2016-4-12 12:04:45 | 显示全部楼层
电路图,大家分享,谢谢提供的资料
回复 支持 反对

使用道具 举报


发表于 2016-4-12 12:12:12 | 显示全部楼层
看样子不光是中国有胆机发烧友,世界上到处都是!
回复 支持 反对

使用道具 举报


发表于 2016-4-12 12:47:16 | 显示全部楼层
谢谢提供的资料分享
回复 支持 反对

使用道具 举报


发表于 2016-4-12 13:22:09 | 显示全部楼层
要的,多发几张
回复 支持 反对

使用道具 举报

发表于 2016-4-12 13:55:53 | 显示全部楼层
简洁,清晰,好图。谢谢分享。
回复 支持 反对

使用道具 举报


发表于 2016-4-12 14:14:10 | 显示全部楼层
谢谢分享。这图好漂亮
回复 支持 反对

使用道具 举报


发表于 2016-4-12 14:30:21 | 显示全部楼层
好图  好图
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-4-12 15:14:22 | 显示全部楼层
scmydst 发表于 2016-4-12 12:12
看样子不光是中国有胆机发烧友,世界上到处都是!

我们的电子管技术,就是俄罗斯那里学来的。
回复 支持 反对

使用道具 举报
