“淘”的松下NV-J27MC录像机修复笔记

  [复制链接]

发表于 2016-3-28 15:32:26 | 显示全部楼层 |阅读模式
周日阳光明媚,与”老坛友”相约到旧电器收购站“淘宝”。收得一台原装J27录像机,外观品相不错,掀开带仓门看内部有八、九成新,粗略观看无修痕,当即完成交易。回来利用工作之余进行了“康复”。现将修复过程整理如下:
一、【=对于电器吹灰等打扫卫生的程序是必须的。

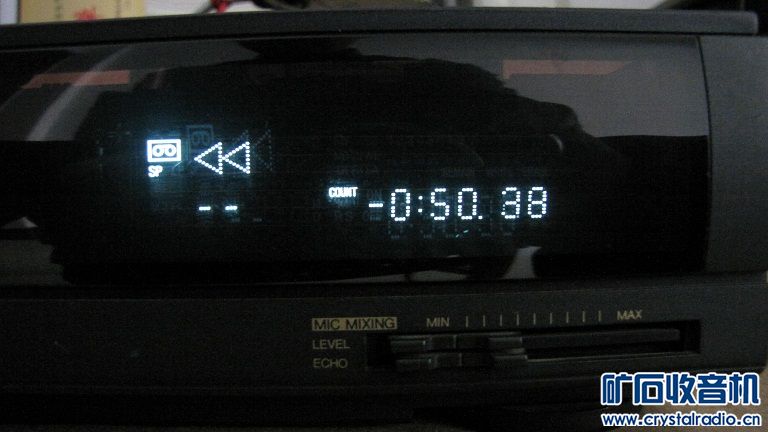

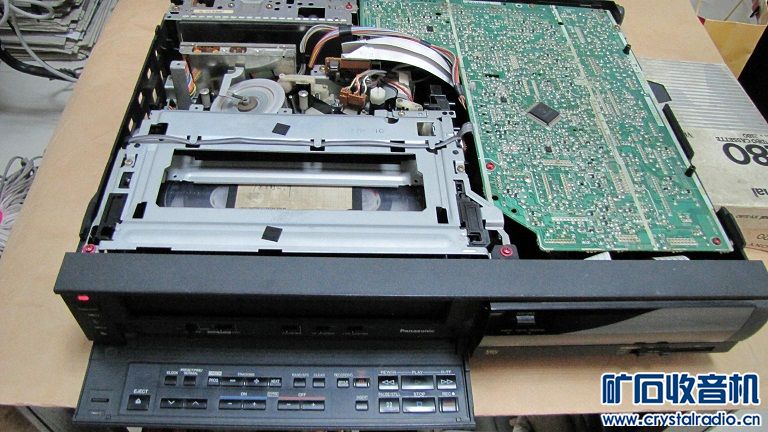

二、卸去机壳和底板粗略检查电路及机芯无明显故障。上电VFD屏有显示,VTR按键可控,放入录像带有进盒动作,螺线管有吸合声,但反复进出盒几次(中间磁鼓可旋转,出盒又不到位),不能进入STOP状态,几秒后全机保护断电。

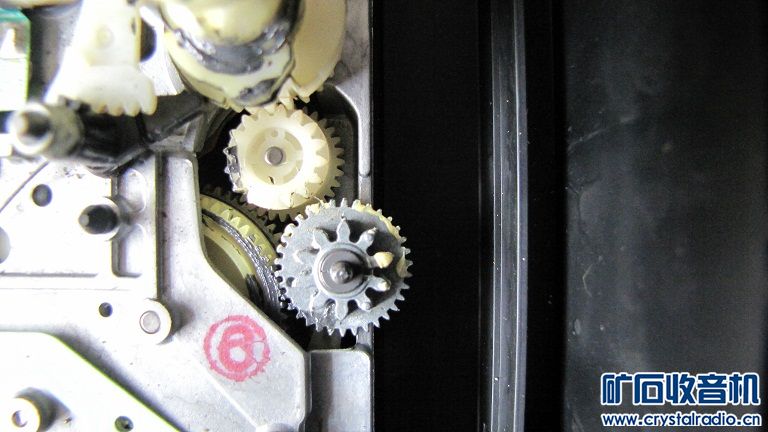

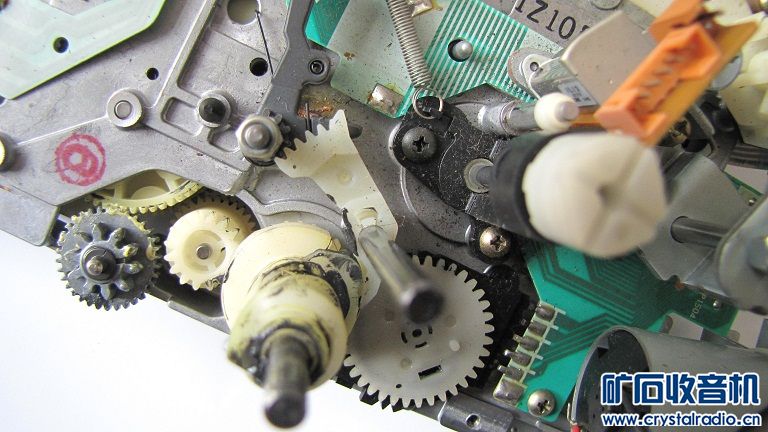

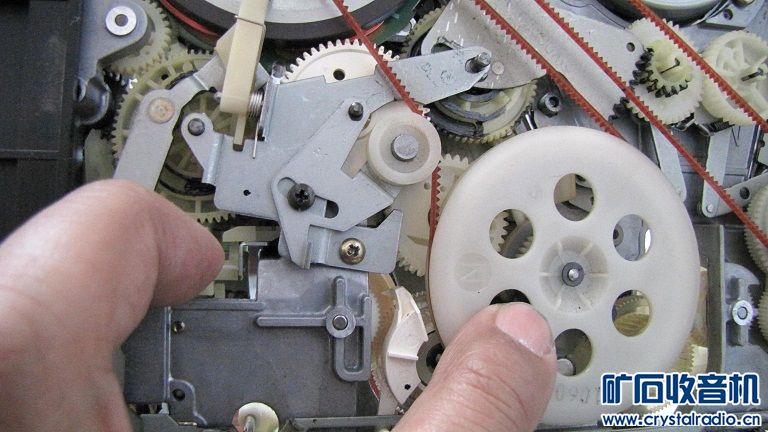

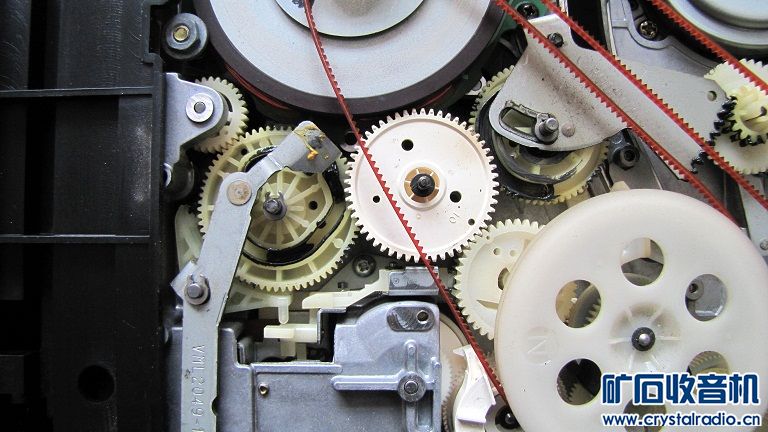

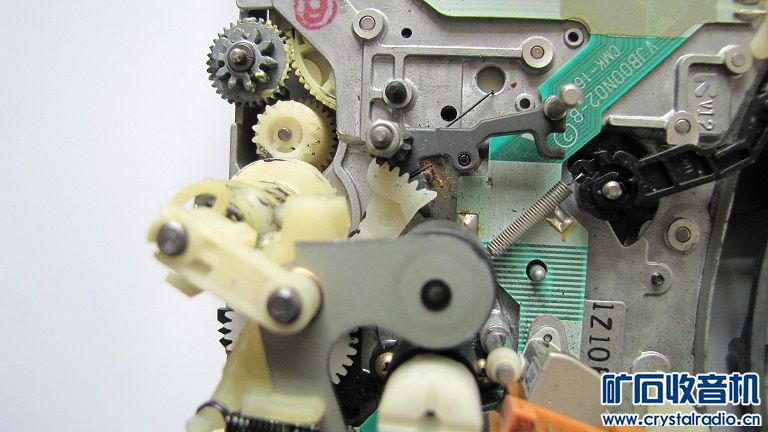

    三、动手之前,先将自身人体对大地泄放静电,以防系统控制MOS型IC损坏。J27采用松下G型机芯,机电一体化构造相对精密复杂。根据以往经验,先检查其机芯机械对位是否正确。按下变位杆,转动中心皮带轮使机芯处于STOP状态,观察加载齿轮、扇形齿轮、加载凸轮齿轮、从动齿轮、主凸轮齿轮、副凸轮齿轮、行星内齿合齿轮、中心齿轮、离合圆盘、中介齿轮、压带减速齿轮、压带凸轮齿轮、方式选择开关等均无错位,再看带盒状态传感开关和方式选择开关的铜质引脚均氧化发黑,因此,判断很可能是其内部接触不良,不能实时将机芯工作状态反馈给系统控制CPU(MN6743VRDH),从而使CPU误判机芯未在其规定的程序运行时间内完成预定动作,而使其起动自保程保护性断电。

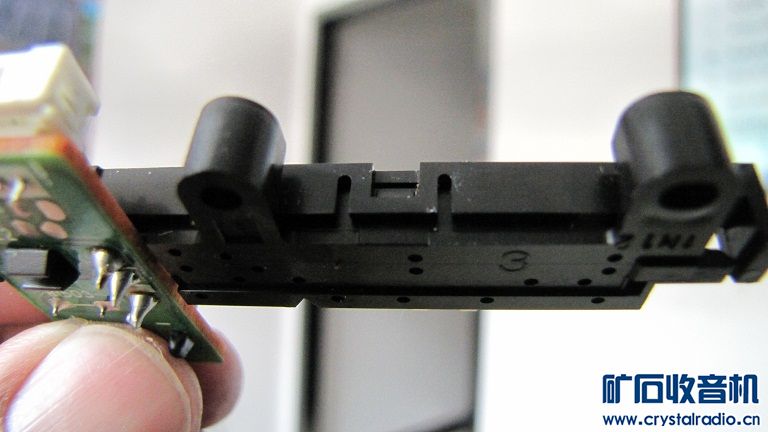

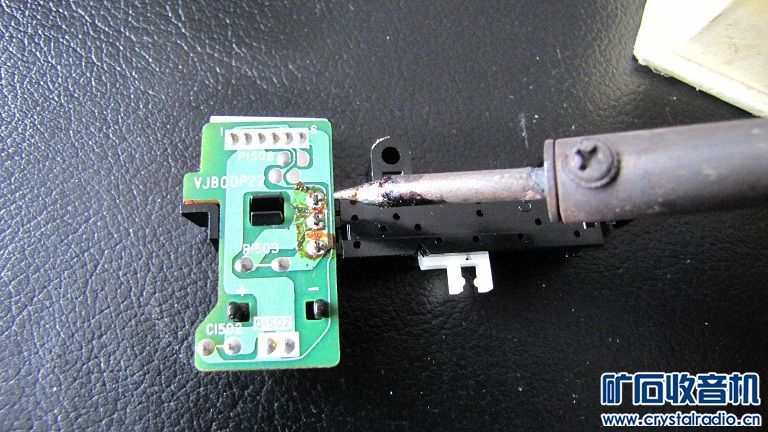

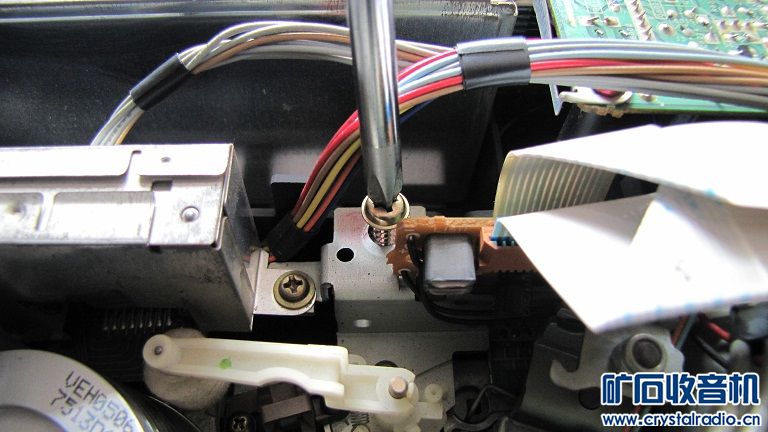

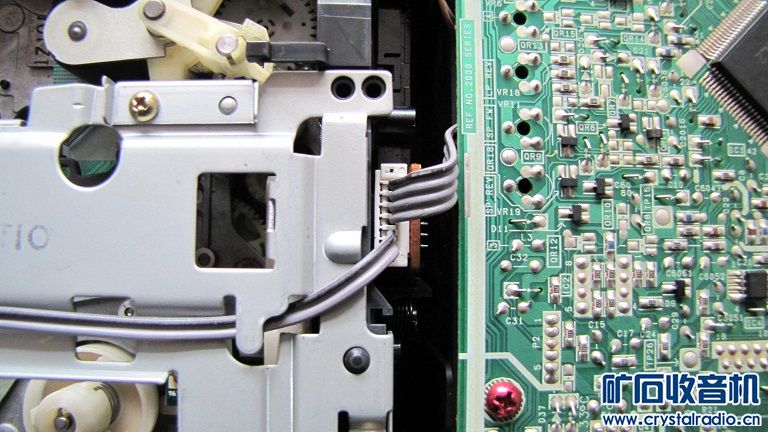

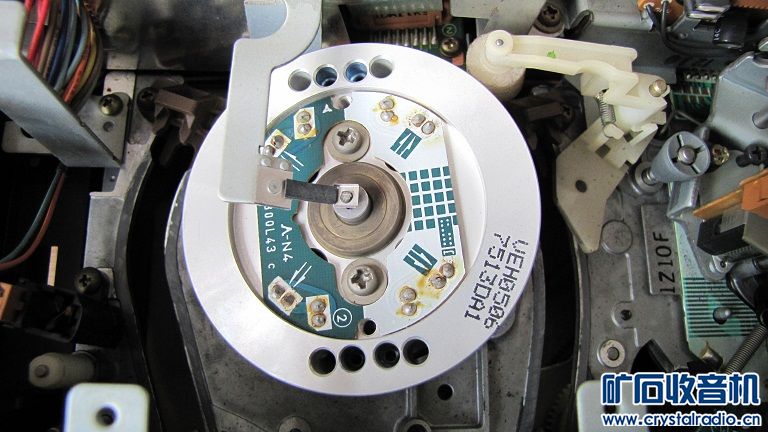

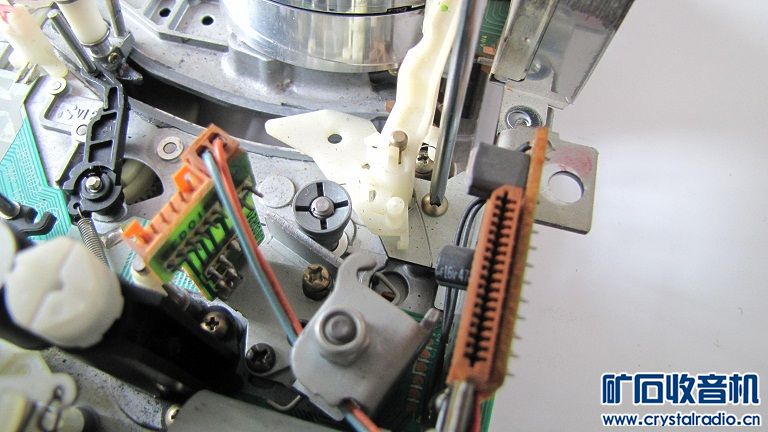

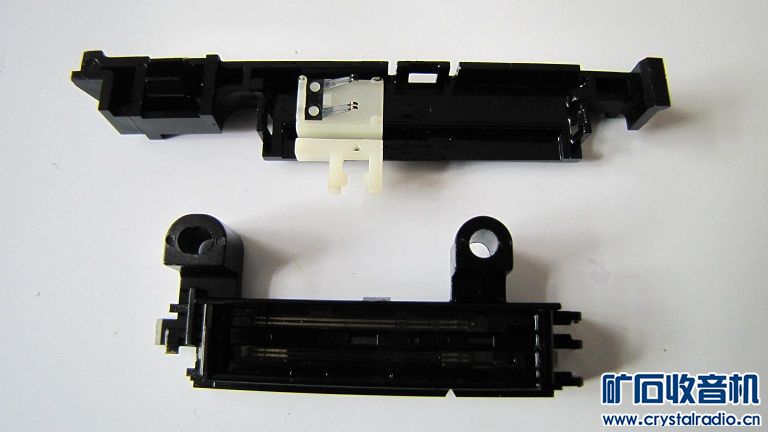

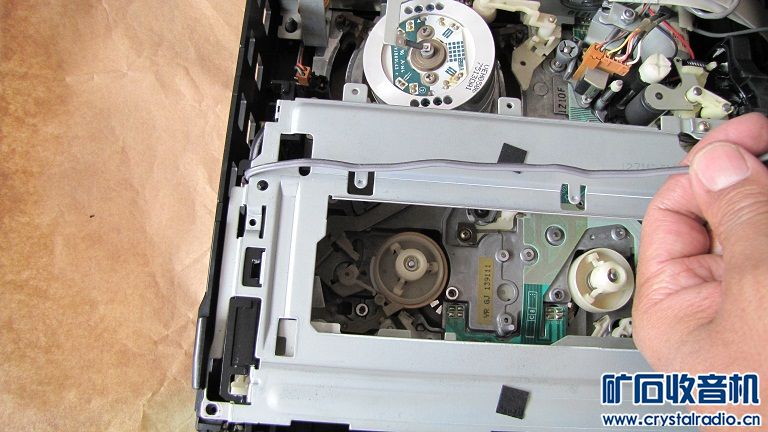

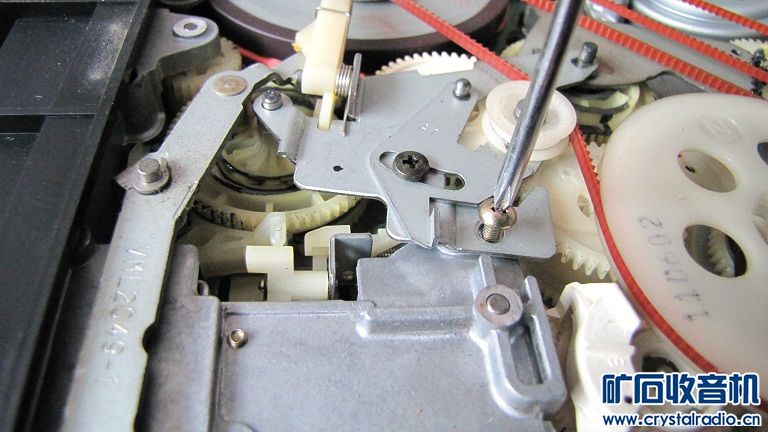

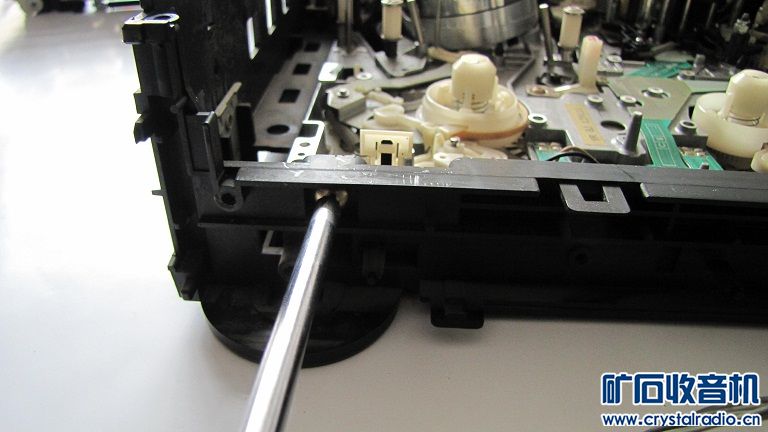

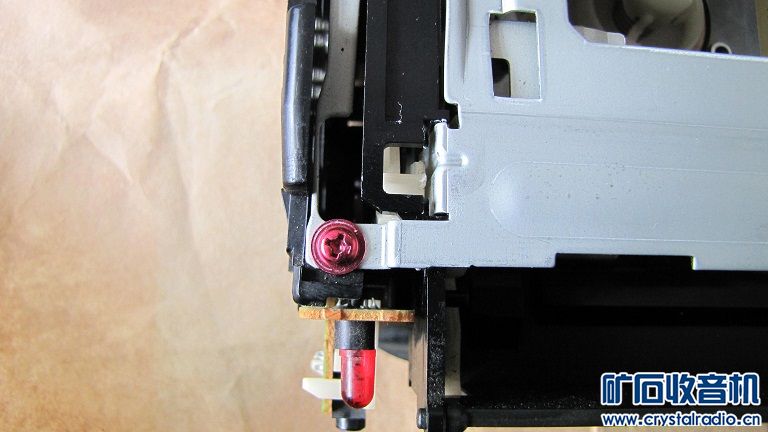

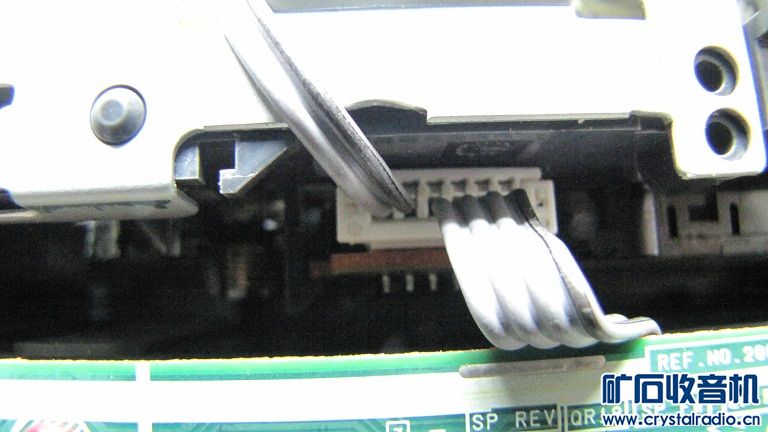

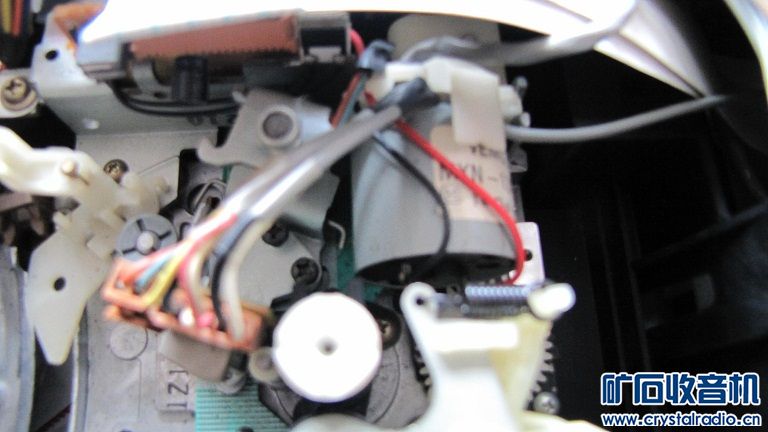

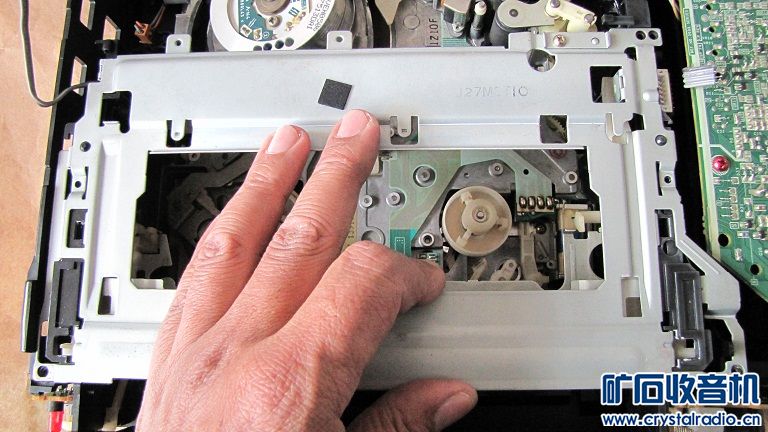

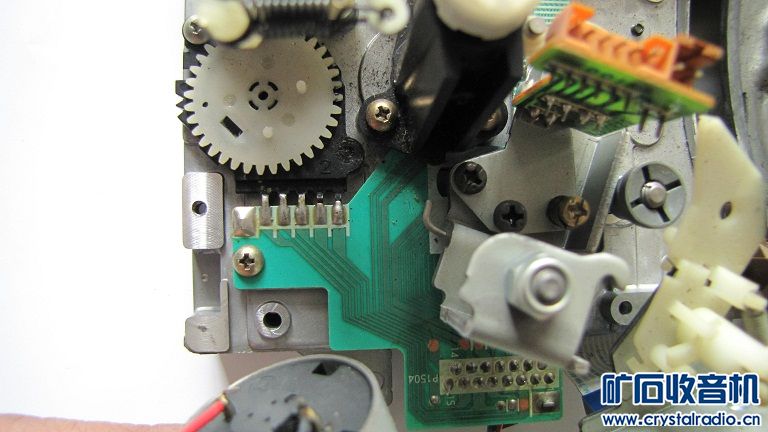

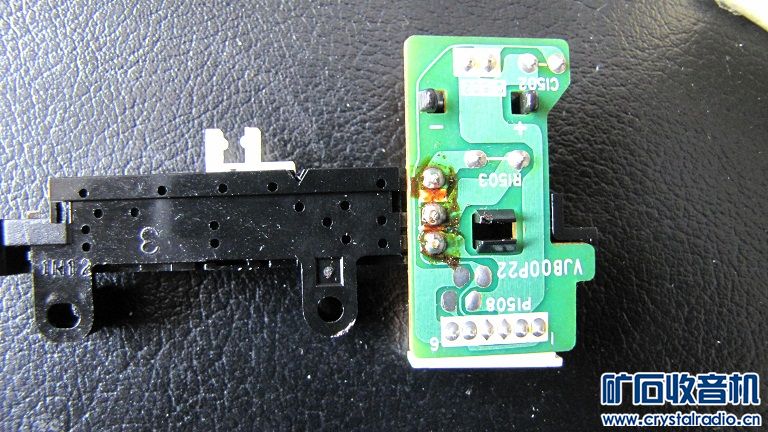

    四、由于松下G型机芯的带仓传感器和机芯的状态开关是在CPU的预设程序下协调配合完成系统控制的,因此决定对其两个传感开关同时清洗。首先卸下前面板,再卸下VR电路板,卸掉两个固定机芯的金属螺纹螺丝和机芯后中的一个自攻丝螺丝,掰松带仓传感电路板(6针)锁扣,分别松开其6线(4线往主板、2线带仓带尾光敏管的连线)。卸下带仓上盖板两个螺丝,并卸下带仓上盖板,取下带仓。再卸掉带仓总成的4个红色金属螺纹螺丝,取下带仓总成,掰住三个卡扣,即可卸下带仓传感开关,把其电路板上的三个焊点焊开,取下带仓传感开关,轻轻撬开其周围三个卡扣,撬开带仓传感开关可见其内部铜黑氧化比较严重(分别按拆卸顺序放于一旁,螺丝分类按拆卸顺序放好)。把机芯从底盘内整体提出,拔掉磁头放大电路板的14针(线)插件和磁鼓电路板10针(8线)插件,再拔掉FG放大电路板(18针至主板)FPC和机械电路板(15针至主板)FPC后,机芯总成即可完全与底盘脱离,单独进行机芯维修很是方便。

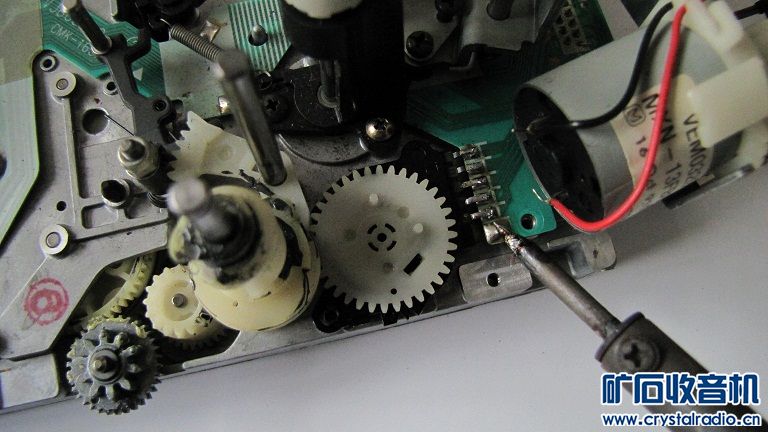

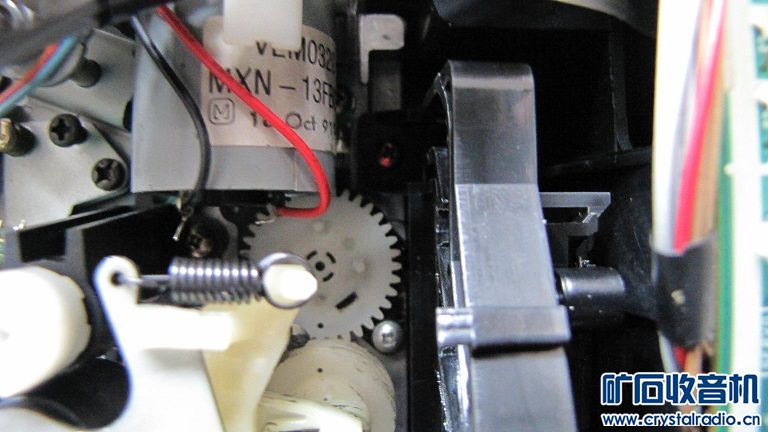

    五、卸下倒带电机同步皮带和固定其的三个螺丝,拔掉音控磁头上方插件使倒带电机总成与机芯本体脱开,再卸下压带轮组件,即可完全暴露方式选择开关,卸下其固定两个螺丝,再焊开状态开关的5个焊点,即可取下方式选择开关,捏住四个白色卡子即可卸开方式选择开关,可见其内部铜黑氧化也比较严重。用1500#精细砂纸分别打磨带仓传感开关、方式选择开关的内部铜质本体和滑动触点,见铜本色亮即可,分别滴入两三滴变压器油(一是起润滑作用,二是利用其油膜隔绝空气防止其短期内再氧化),与拆卸时反方向上好并装机。

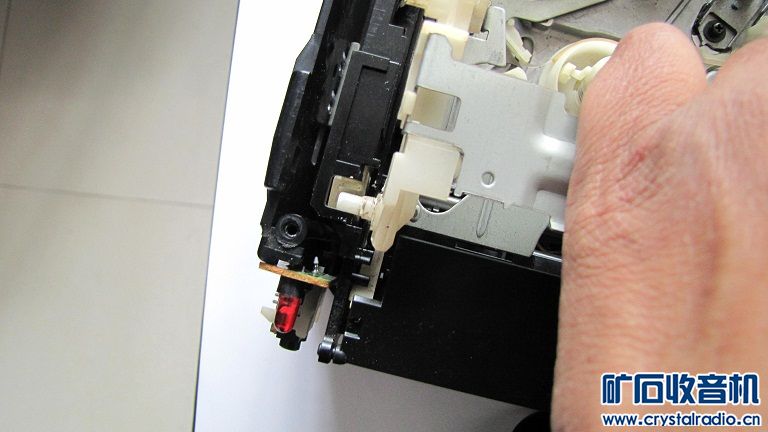

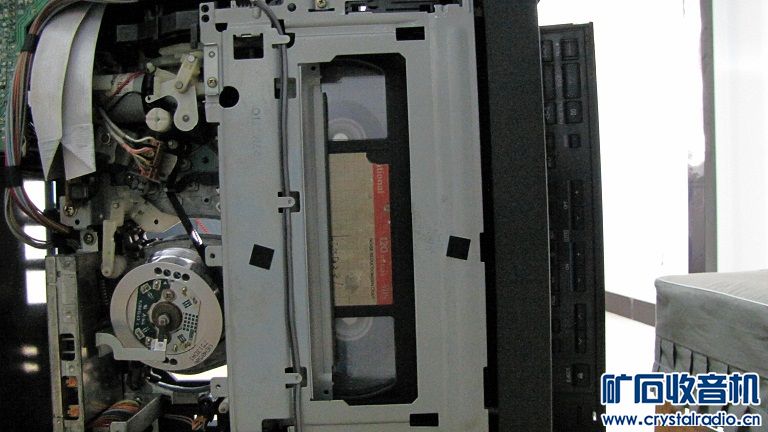

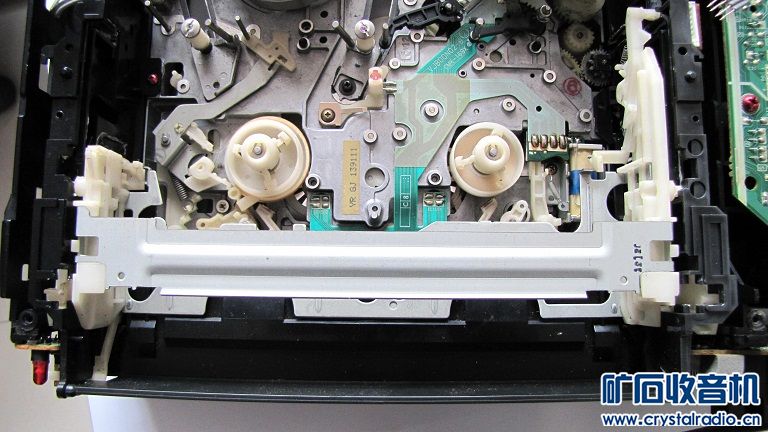

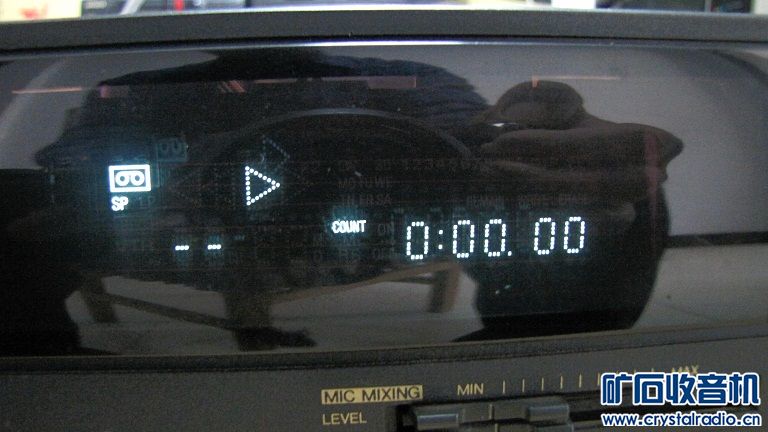

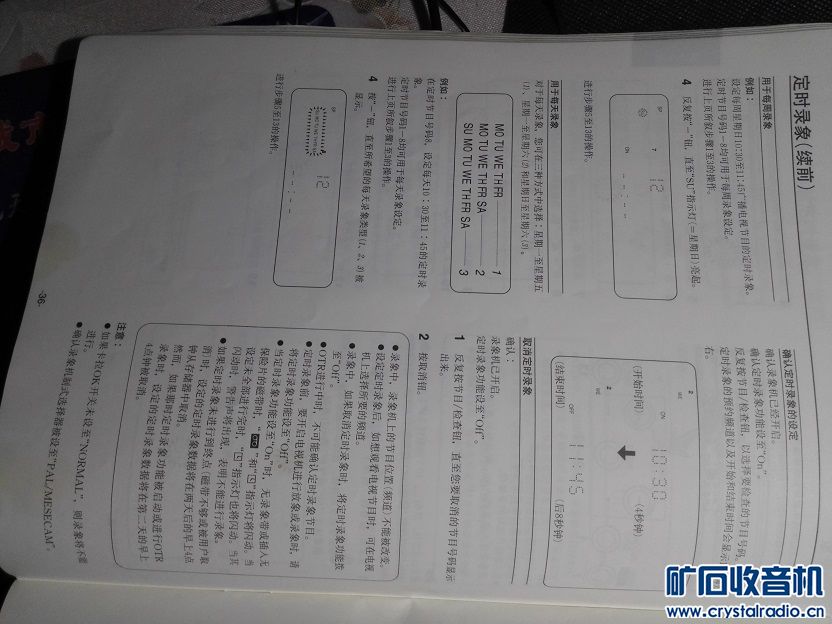

    六、装机的关键是机械状态的对位。底盘中心皮带轮仍处于STOP状态(参阅维修手册),压带轮升降塔轮对位点与方式选择开关的对位点对好,主、副加载臂处于加载状态,压下带仓右侧开关处于进盒状态,使带仓齿条最下的二个齿尖对准中介齿轮豁口标记,上紧四个红螺丝,按下变位杆,转动中心皮带轮至出盒状态稍进一点,带仓架至豁口装入带仓,压住其继续转中心皮带轮至完全出盒状态,上好带仓上盖板和两个固定螺丝,机芯整体装加底盘,恢复原线路插件连线和两条FPC,上固定螺丝,装上带仓传感连线,压上锁扣,上好VR电路板,装上前面板。上电装带重放、快进、倒带,收录均恢复正常,至此,该机全部修复。相关工作图片后附。
    望能与坛友多交流维修心得。
作者:侯  利
    0356-2224432(办)  13753671498    QQ:3285722090

1.JPG 2.JPG 3.JPG 4.JPG 5.JPG 6.JPG 7.JPG 8.JPG 9.JPG 10.JPG 11.JPG 12.JPG 13.JPG 14.JPG 15.JPG 16.JPG 17.JPG 18.JPG 19.JPG 20.JPG 22.JPG 23.JPG 24.JPG 21.JPG 25.JPG 26.JPG 27.JPG 28.JPG 29.JPG 30.JPG 31.JPG 32.JPG 33.JPG 34.JPG 35.JPG 36.JPG 37.JPG 38.JPG 39.JPG 40.JPG 41.JPG 42.JPG 43.JPG 44.JPG 46.JPG 47.JPG 48.JPG 49.JPG 50.JPG 51.JPG 52.JPG 53.JPG 54.JPG 55.JPG 56.JPG 57.JPG 59.JPG 60.JPG 61.JPG 62.JPG 63.JPG 64.JPG 65.JPG 66.JPG 67.JPG 68.JPG 70.JPG 71.JPG 72.JPG 73.JPG 74.JPG 75.JPG 76.JPG 77.JPG 78.JPG 79.JPG 80.JPG 81.JPG 82.JPG 83.JPG 84.JPG 85.JPG 91.JPG 87.JPG 88.JPG 89.JPG 90.JPG 91.JPG 92.JPG 93.JPG 94.JPG 95.JPG 96.JPG 97.JPG 98.JPG 99.JPG 100.JPG 101.JPG 102.JPG 103.JPG 104.JPG 105.JPG 106.JPG 107.JPG 108.JPG 109.JPG 110.JPG 111.JPG 113.JPG 114.JPG 115.JPG 116.JPG 118.JPG 119.JPG 120.JPG 121.JPG 122.JPG 123.JPG 124.JPG 125.JPG 126.JPG 127.JPG 128.JPG 129.JPG 130.JPG 131.JPG 132.JPG

补充内容 (2016-3-28 19:51):
不好意思,后三张照片上传时不小心弄乱了顺序。

评分

18

查看全部评分


 楼主| 发表于 2016-4-13 11:54:36 | 显示全部楼层
机电一体高新技术的电器,JAPAN在这领域赚了不少钱,咱国也上了比如“华录”等不要说制造,就是组装都自砸饭碗了。现在的主流媒体都在上作秀节目,比唱歌,怎么不学谷歌等比编程、比技能、比创造。

评分

1

查看全部评分

回复 支持 4 反对 0

使用道具 举报


 楼主| 发表于 2019-12-12 20:58:03 | 显示全部楼层
才师傅 发表于 2019-12-12 12:37
楼主太客气了 我可不是什么专家 就是摆弄的年头多了 和楼主比还差很远呢

有真才实学的大都很谦虚!才师傅就是这样的师傅,真的很敬重您。
本人入坛三年多来,就时常遇到像才师傅这样的坛友,就是对具体问题、谈解决方法、交流技术,这正是本人入坛的宗旨,也是矿坛优良的坛风。
欢迎多交流!
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2019-11-21 21:33:48 | 显示全部楼层
涧边草 发表于 2019-11-21 16:52
G33电源部分电路图,我回去查查可能有的,现在外出差。明天回你。

朋友:出差提前赶回来,已经查到NV-G33电路图。 微信图片_20191121212824.jpg 微信图片_20191121212839.jpg 微信图片_20191121212851.jpg

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2019-11-15 09:04:35 | 显示全部楼层
949722583 发表于 2019-11-15 07:12
还有我调主导轴上那个白色的塑料螺母,转半圈左右主导轴就摩擦转不动了,也看不出有啥用,请您讲一下这个白 ...

朋友:你好!
锥开螺丝是控制磁头X值调整,磁带入、出口导柱等这些都是磁带的通用性调整,这些部位的调整是在工厂用专用磁带信号,用双踪示波器调整好的,一 般的维修是不准动这些调整部位的,这是作为维修人员恪守的行业规矩,也可以说叫道德操守,我在多年的维修中也是这样遵循的。这是我个人理解的观点,不要见外。
现在既然这部机器都动了这些部位,在没有标准信号磁带和双踪20MHz以上带宽示波器作调整的条件下,就很难恢复到标准状态。可能这部机原来就动了这些部位。
建议找个标准信号磁带,用示波器调整一下,也不复杂。
祝好!

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2019-11-3 09:59:24 | 显示全部楼层
danjiqinghuai 发表于 2019-11-3 06:38
对于家有录像机的坛友来说,这真是一个好帖子!为楼主的高超技术点赞!
我的松下F55也曾出现加载不到位, ...

谢谢关注!
不敢当,仅把个人的体会在此与坛友分享而已。从电子技术的发展和精密机械加工,录像机是高度结合的机电一体的工业化商品之一。从维修角度不谦虚的说,个人体会是,维修分立件的收音机、录音机、电视机是个技术,能维修录像机的也算是个技术。
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2019-6-25 16:58:13 | 显示全部楼层
晶体管技术 发表于 2019-6-25 14:35
老师你好,我的F55机显示屏不显示了,没有电压,就这个电路,管子烧毁了,换上去也是烧,不好弄,你帮我看 ...

朋友你好!F55这样的故障我还没有遇到过。看你这个手画图,是个专供VFD屏工作的DC变换器,建议先别急于动手,关键是得弄清故障发生的原因。记得过去东芝V94有这样的VFD屏-30V电压变换器,我手工绕过,均能修复。是不是故障类似?

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


发表于 2018-11-4 20:13:33 | 显示全部楼层
修理G机芯要对齿轮位置,有标记,对完了先别通电,手动加载一切正常了在通电试机,否则容易毁齿轮。
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2018-5-15 20:26:35 | 显示全部楼层
回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2018-5-8 09:19:20 | 显示全部楼层
皇甫维明 发表于 2018-5-7 23:20
你好!前年我入手一台松下NV-TD512CMC白色录像机,此机可以播放录像带,但是只要播放录像带的时候画面永远 ...

    你好!
    松下NV-TD 512CMC专用监控录象机,该机采用一般录像机极少采用的超耐磨金刚玉四磁头,使用寿命长。带有图像降噪及调节功能,音质美,静止画面清晰,本录像机还有一个很大的特点就是:使用E180录像带即可在SP、LP、EP录像模式下分别录象3小时、6小时、12小时,录、放效果优异,色彩鲜艳,声音清晰洪亮。
    首先,应确认录像带上的信号是好的。如都是垂直抖动,先对音控矿产磁头进行清洁,保证对CTL脉冲的读取。如还不行,就应该进行维修了,这部分在NV-TD 512CMC中是数字伺服,一般不会发生问题,用示波器检查不难查找。祝好!

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


 楼主| 发表于 2016-4-15 07:43:37 | 显示全部楼层
无烟男人 发表于 2016-4-14 19:38
能修得动录像机的基本都是维修界骨灰级大神了!!因此加分加精鼓励!!!!

两次感谢超级版主的加分鼓励!老实说,许多坛都上过也加入过,一段时间后就有点腻了。自加入到矿坛后,觉得有一种如鱼得水,宾至如归的感觉,每天一有时间就想上,有点体会就想发到坛里,与坛友们交流、分享。谢谢版主和办坛的工作人员!你们辛苦了!

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


发表于 2016-3-28 17:53:47 | 显示全部楼层
好文章,好手艺,好图片,好难得,好,好,好。
回复 支持 1 反对 0

使用道具 举报


发表于 2016-3-28 19:14:30 | 显示全部楼层
方式选择开关接触不良,不能把机芯状态送到CPU,造成机器保护,这个好像比L15多个电机
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-3-28 19:57:24 | 显示全部楼层
我是名人 发表于 2016-3-28 19:14
方式选择开关接触不良,不能把机芯状态送到CPU,造成机器保护,这个好像比L15多个电机

对!G型机芯可能从J25开始为改善重放时快速倒带寻像,专门加了一个倒放电机,系统控制CPU内编控制程序此时稍有不同,其他如出一辙。

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-3-28 19:59:08 | 显示全部楼层
涧边草 发表于 2016-3-28 19:57
对!G型机芯可能从J25开始为改善重放时快速倒带寻像,专门加了一个倒放电机,系统控制CPU内编控制程序此时 ...

到J27只是加了卡拉OK功能。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-3-28 20:09:51 | 显示全部楼层
WAISYJ 发表于 2016-3-28 17:53
好文章,好手艺,好图片,好难得,好,好,好。

谢坛友关注!坛友都是有绝活的,把自己的劳动展示出来大家都来分享、共同交流正是弘扬矿坛的交流、提高的宗旨。

评分

2

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2016-3-28 20:12:10 | 显示全部楼层
楼主也是行家了,应该以前修过G型机芯。手册是《电子天府》吗?楼主用细沙纸来修理状态开关视乎有些不妥,因为用了沙纸会将原来镀银层破坏,使得以后更容易氧化。一般可以用超声波清洗机清洗,或者用橡皮去擦除氧化层更好。
回复 支持 反对

使用道具 举报


发表于 2016-3-28 20:23:44 | 显示全部楼层
尼龙皮带用的时间确实不错
回复 支持 反对

使用道具 举报


发表于 2016-3-28 20:26:05 | 显示全部楼层
对付铜黑氧化用牙膏稍稍研磨即可。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2016-3-28 20:30:41 | 显示全部楼层
上海的早晨 发表于 2016-3-28 20:12
楼主也是行家了,应该以前修过G型机芯。手册是《电子天府》吗?楼主用细沙纸来修理状态开关视乎有 ...

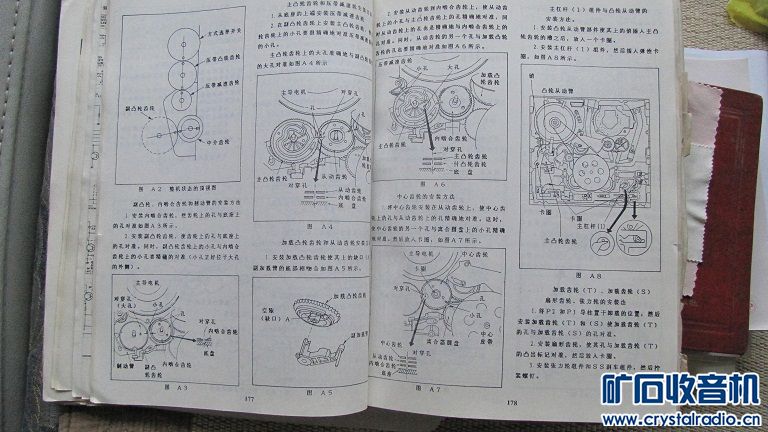

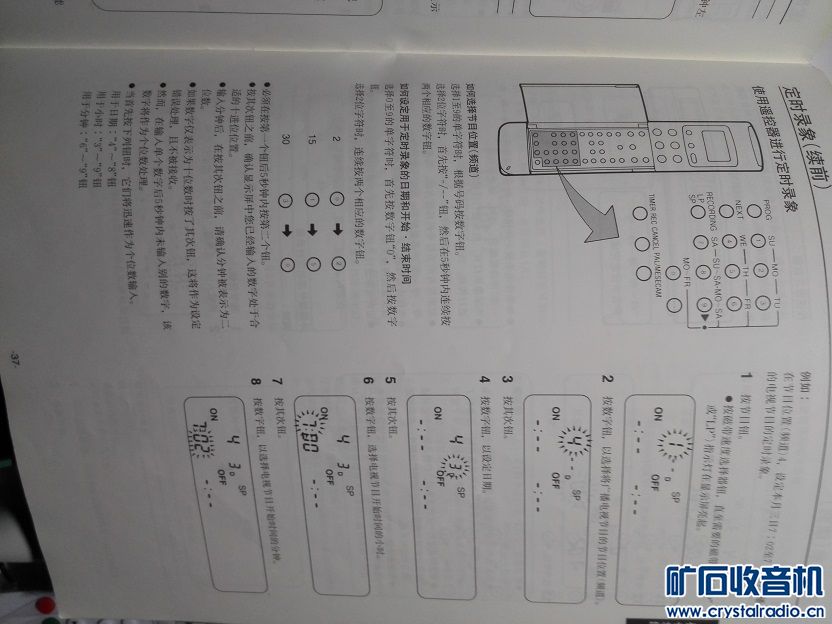

谢坛友关注!《电子天府》有的。不过照片上拍的是巴什老师1992年编著的《松下录像机维修手册》。坛友说的对,我没有什么超声波清洗机。九十年代录像机时尚的时候,我就是这样修复方式选择开关的,只要滴几滴变压器油,现在我修过的机也没问题。从音响发烧友的角度看,制造商在生产中像这类器件全部应渡金工艺处理。修这个机完全是怀旧而已,一盒软云烟钱,没有太当回事。
