推荐一个简单易用的绘图软件，快速绘制电路图

bg1trk · 发表于 2016-3-22 20:33:49

本帖最后由 bg1trk 于 2016-3-22 22:04 编辑

几百K大的小巧绘图软件，绿色软件无需安装，可以绘制电路图、机械结构图，某种程度上可以代替PROTELL、AUTOCAD等专业软件。适合想摆脱手绘图纸而又嫌专业软件上手难、操作繁琐的朋友。

压缩包内带了两个示例，一份是手绘的电子管图，另一份是别人的零件图，仅供参考。

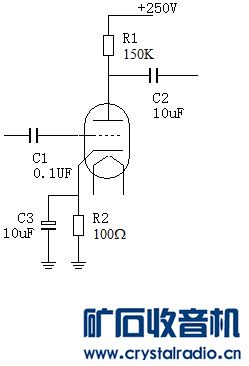

绘制电路图：

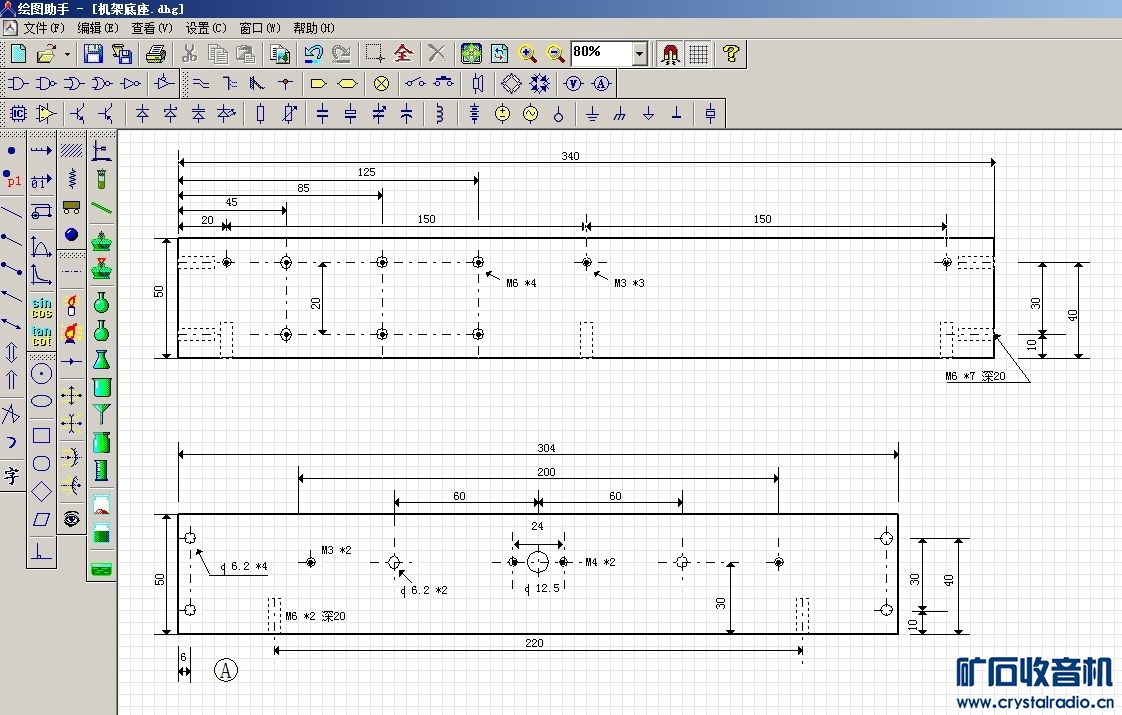

绘制零件图：

下载：

绘图助手_icy破解版.rar (134.84 KB, 下载次数: 6221)

龙神 · 发表于 2016-3-22 20:35:55

好像很不错的样子，还有化学仪器

天行健_.... · 发表于 2016-3-22 20:51:34

谢谢！下载后试试。

qbqian55 · 发表于 2016-3-22 21:10:43

简单好用。不错，很不错。

lstvcss · 发表于 2016-3-22 21:14:18

这个软件画画原理图还行，可惜文件不能导到“破卢忒尔”中把它画成PCB图。另外，软件中有“巴嘎” ，一不留神你的图就全白画了。

程权的学生 · 发表于 2016-3-22 21:24:30

下载了，试了一下还可以，谢谢楼主。

Gastovski · 发表于 2016-3-22 21:25:47

已下载，谢谢楼主。还想请教一下：如何把元件的方向旋转90°？

ww12jj · 发表于 2016-3-22 21:55:25

提示: 作者被禁止或删除内容自动屏蔽

guym · 发表于 2016-3-22 21:59:50

要慢慢熟悉应用！

月大师学 · 发表于 2016-3-22 22:02:16

谢谢分享。。

bg1trk · 发表于 2016-3-22 22:02:17

lstvcss 发表于 2016-3-22 21:14
这个软件画画原理图还行，可惜文件不能导到“破卢忒尔”中把它画成PCB图。另外，软件中有“巴嘎” ，一不留 ...

这个小软件功能上当然比不了PROTEL之类的软件，优点是上手快，使用简单，适合不想花时间学习PROTEL的朋友。
没找到更好的版本，解决BUG问题靠勤保存吧。

bg1trk · 发表于 2016-3-22 22:05:52

Gastovski 发表于 2016-3-22 21:25
已下载，谢谢楼主。还想请教一下：如何把元件的方向旋转90°？

鼠标点选零件，在绘图区按空格键即可旋转，选好角度再放置零件。

bg1trk · 发表于 2016-3-22 22:09:28

128032949qq 发表于 2016-3-22 21:26
有明显的BUG，一不小心图就没了

这软件我不常用，每费心思找更好的版本。
勤保存吧，保存了就不会丢。

正在缓冲 · 发表于 2016-3-22 22:09:36

lstvcss 发表于 2016-3-22 21:14
这个软件画画原理图还行，可惜文件不能导到“破卢忒尔”中把它画成PCB图。另外，软件中有“巴嘎” ，一不留 ...

这一点我很有体会，每画3到5笔就得保存一下。软件是以前下载的。

低压电 · 发表于 2016-3-22 23:09:23

谢谢分享！下来学习学习。
