0-30V输出电流0.002-2A可调的稳压电源

sjh327 · 发表于 2016-1-18 11:54:21

拖了很久的一个制作，因为测试电路需要准确点的电源，总算组装完成了。

sjh327 · 发表于 2016-1-18 12:01:47

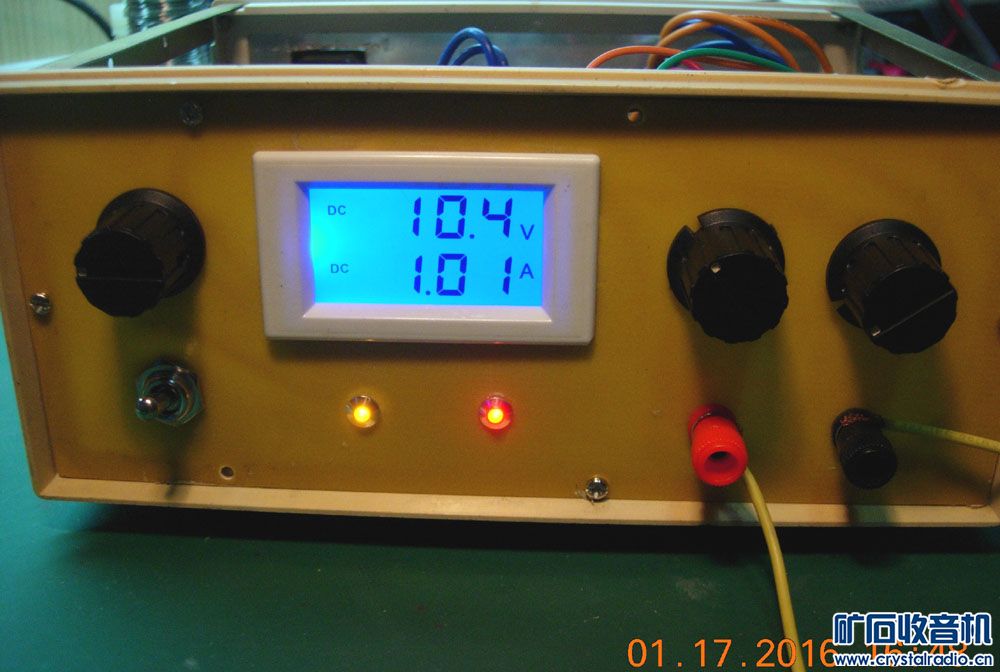

三个旋钮，左边是电流调整，右边2个是电压粗调，细调。细调1K电位器还没收到，用其他代替下。
两个LED指示灯，黄色电源指示，红色恒流指示。

恒流状态

sjh327 · 发表于 2016-1-18 12:15:27

电路图

R1 = 2,2 KOhm 1W
R2 = 82 Ohm 1/4W
R3 = 220 Ohm 1/4W
R4 = 4,7 KOhm 1/4W
R5, R6, R13, R20, R21 = 10 KOhm 1/4W
R7 = 0,47 Ohm 5W
R8, R11 = 27 KOhm 1/4W
R9, R19 = 2,2 KOhm 1/4W
R10 = 270 KOhm 1/4W
R12, R18 = 56KOhm 1/4W
R14 = 1,5 KOhm 1/4W
R15, R16 = 1 KOhm 1/4W
R17 = 33 Ohm 1/4W
R22 = 3,9 KOhm 1/4W
RV1 = 100K trimmer
P1, P2 = 10KOhm linear pontesiometer
C1 = 3300 uF/50V electrolytic
C2, C3 = 47uF/50V electrolytic
C4 = 100nF polyester
C5 = 200nF polyester
C6 = 100pF ceramic
C7 = 10uF/50V electrolytic
C8 = 330pF ceramic
C9 = 100pF ceramic
D1, D2, D3, D4 = 1N5402,3,4 diode 2A - RAX GI837U
D5, D6 = 1N4148
D7, D8 = 5,6V Zener
D9, D10 = 1N4148
D11 = 1N4001 diode 1A
Q1 = BC548, NPN transistor or BC547
Q2 = 2N2219 NPN transistor
Q3 = BC557, PNP transistor or BC327
Q4 = 2N3055 NPN power transistor
U1, U2, U3 = TL081, operational amplifier
D12 = LED diode

sjh327 · 发表于 2016-1-18 12:25:31

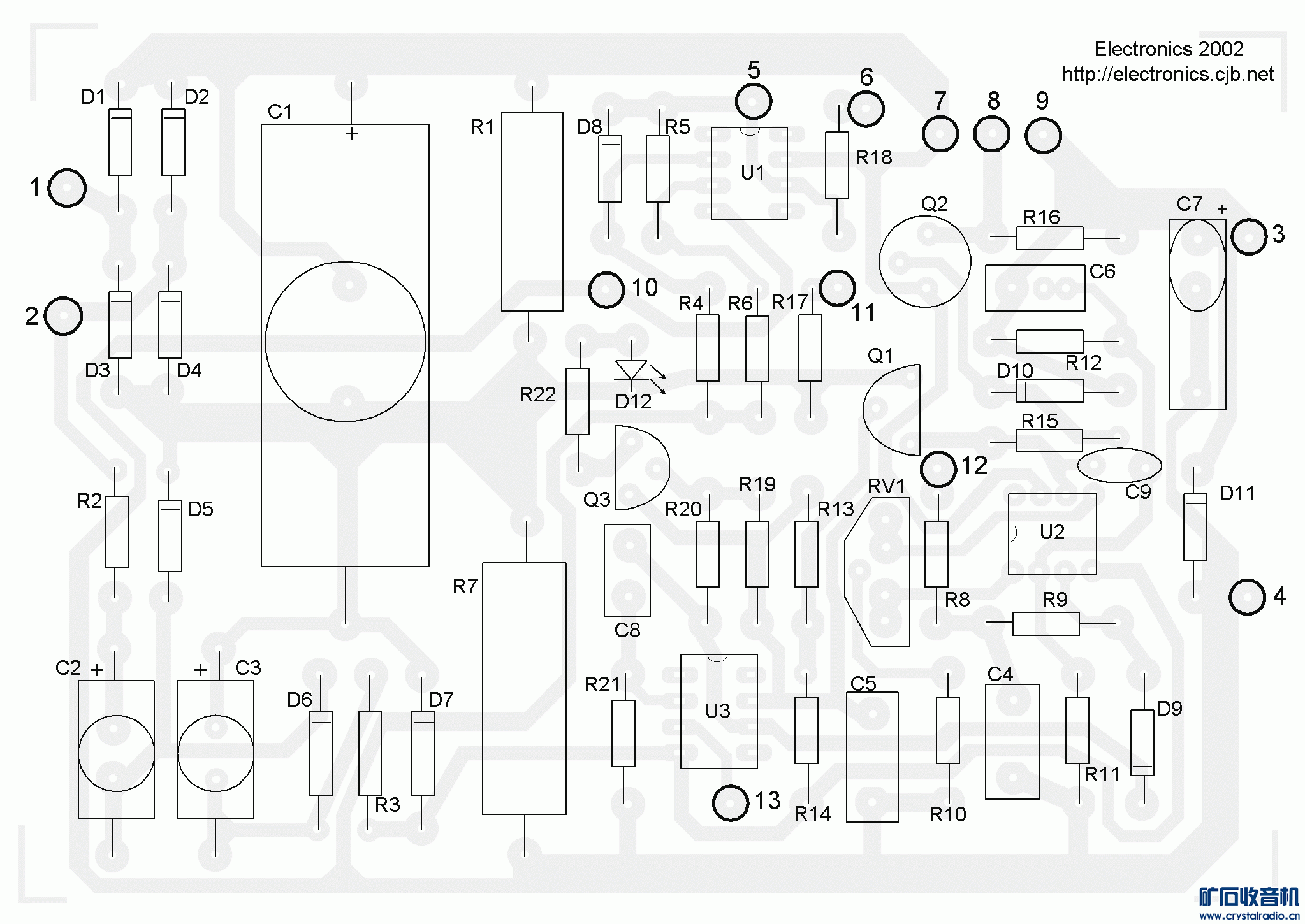

PCB布线参考

sjh327 · 发表于 2016-1-18 12:26:56

电位器连线

amo · 发表于 2016-1-18 16:16:59

厉害，这指标不错

lf128889 · 发表于 2016-1-18 16:41:25

看贴为学习，回帖是礼貌。。。。。。。

isoimg2130 · 发表于 2016-1-18 17:18:49

不错，挺简单的。适合DIY。
赞一个。

cwhenao · 发表于 2016-1-18 19:25:45

关键是看测试指标，特别是低电压大电流的输出情况

hxz102 · 发表于 2016-1-18 22:40:32

做的很精致，资料齐全，好！

hncdzb · 发表于 2016-1-18 23:17:21

学习学习。。

songjinyi9258 · 发表于 2016-1-19 23:09:27

请教下，如果做成0--48伏的需要做哪些改动？

YZMLXY · 发表于 2016-1-19 23:18:30

学习学习再学习！

ck9977 · 发表于 2016-1-19 23:55:02

做的很好！

cf-19 · 发表于 2016-1-20 00:27:00

学习学习经验的
