手把手教你做单片机频谱显示

bxyyhan

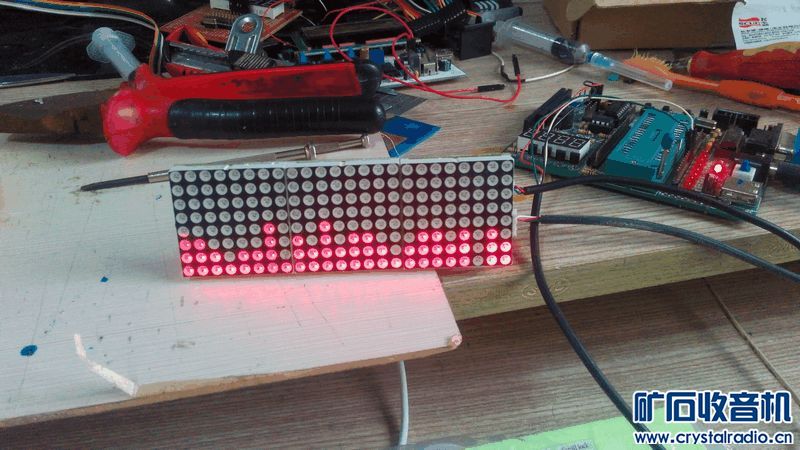

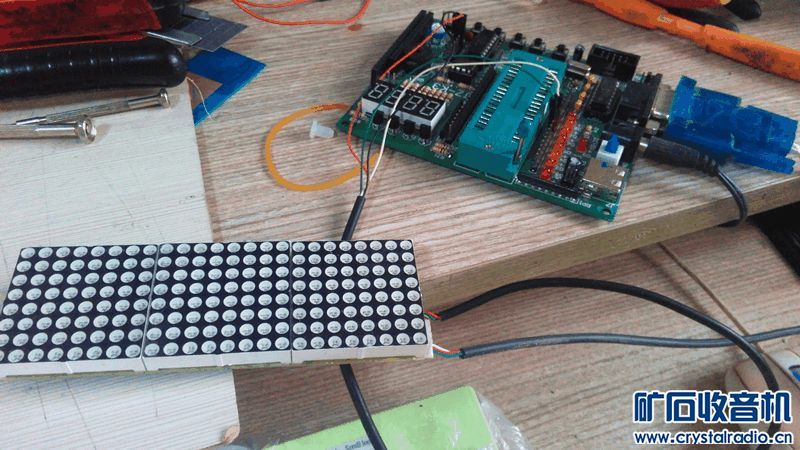

前几天发了一个用单片机做的频谱显示，开始做的有点简单。所以重做了一个。并把过程发上来，相信大家看完都可以自己制作。

bxyyhan

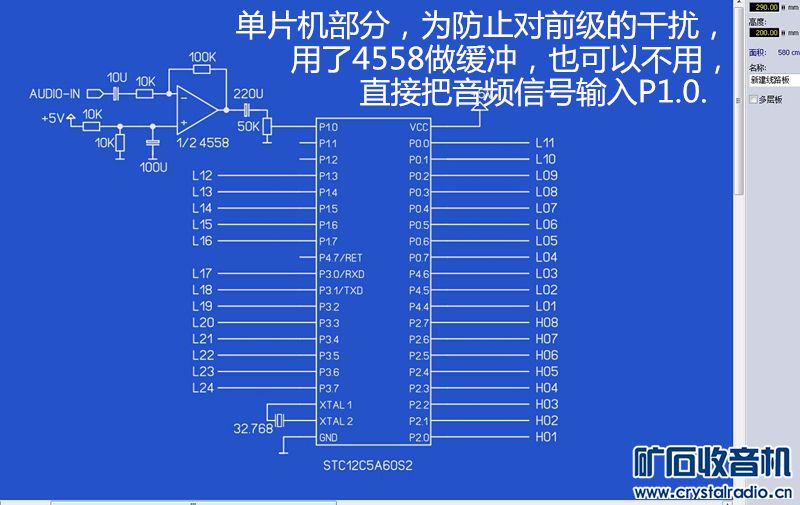

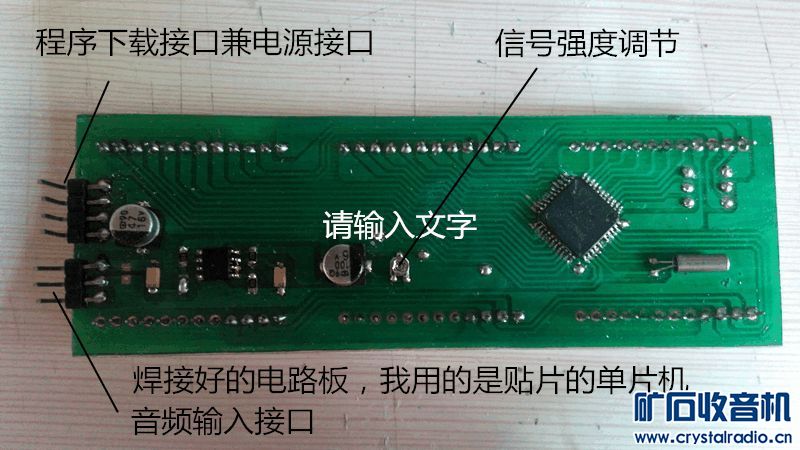

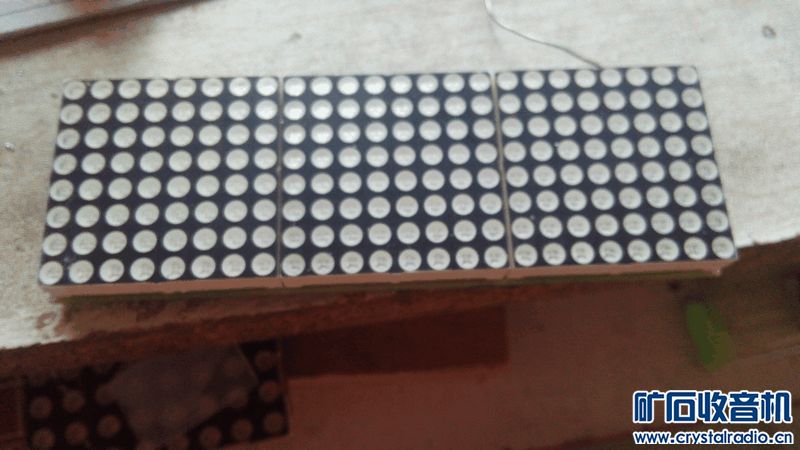

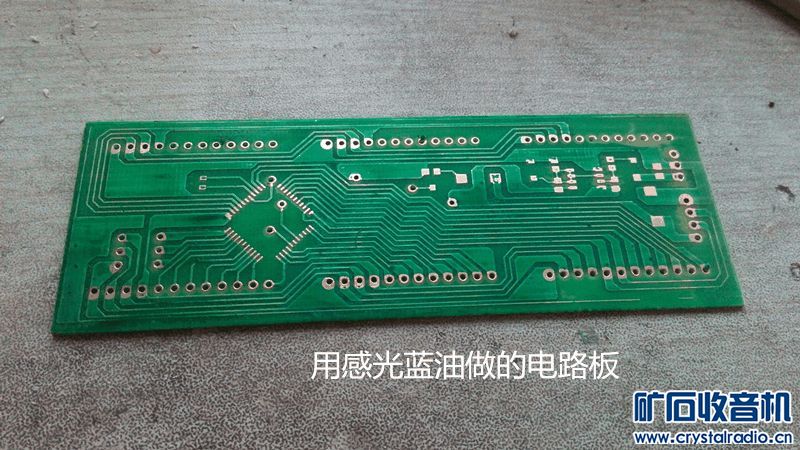

编辑到一半停电，吭死我了。下面做一下补充说明，元件清单如下，3.75 LED 点阵  3个；单片机STC12C5A60S2一个，（我用的是LQFP封装的）；32.768晶振 1个；贴片4558 1个，贴片0805电阻 10K 3个。100K 1个；贴片电解电容 100U 2个，47U 2个。弯脚插针 3P 1个，4P 1个。

yuzhenyu

用STC自带AD,多年用前用128*64LCD玩过飘过

夕阳无限好

做得漂亮，但是我硬件懂，但是不懂傅里叶编号

bxyyhan

夕阳无限好 发表于 2015-12-9 14:27
做得漂亮，但是我硬件懂，但是不懂傅里叶编号

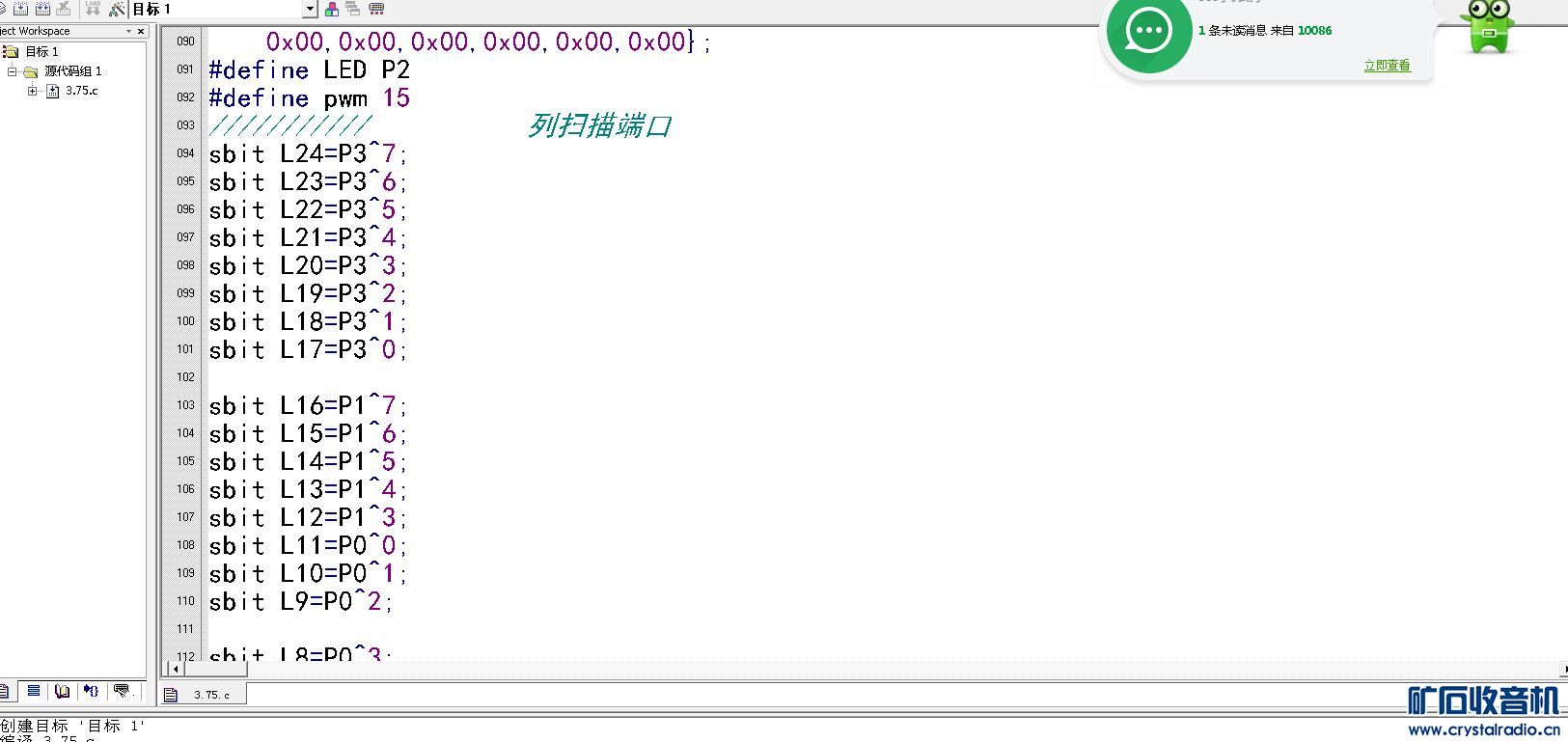

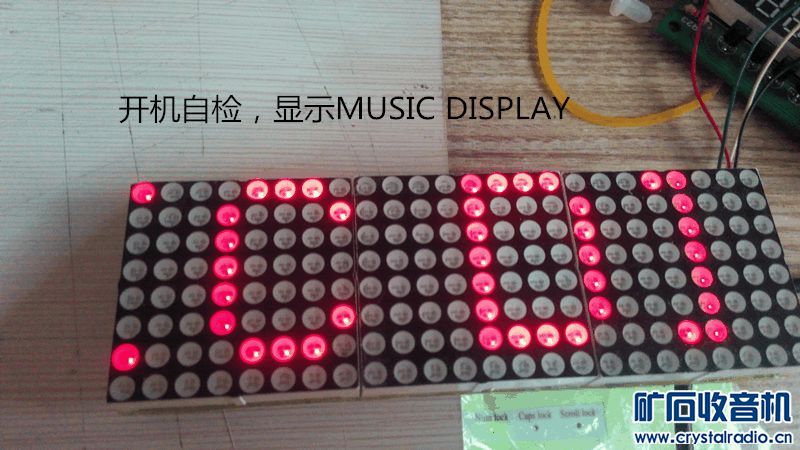

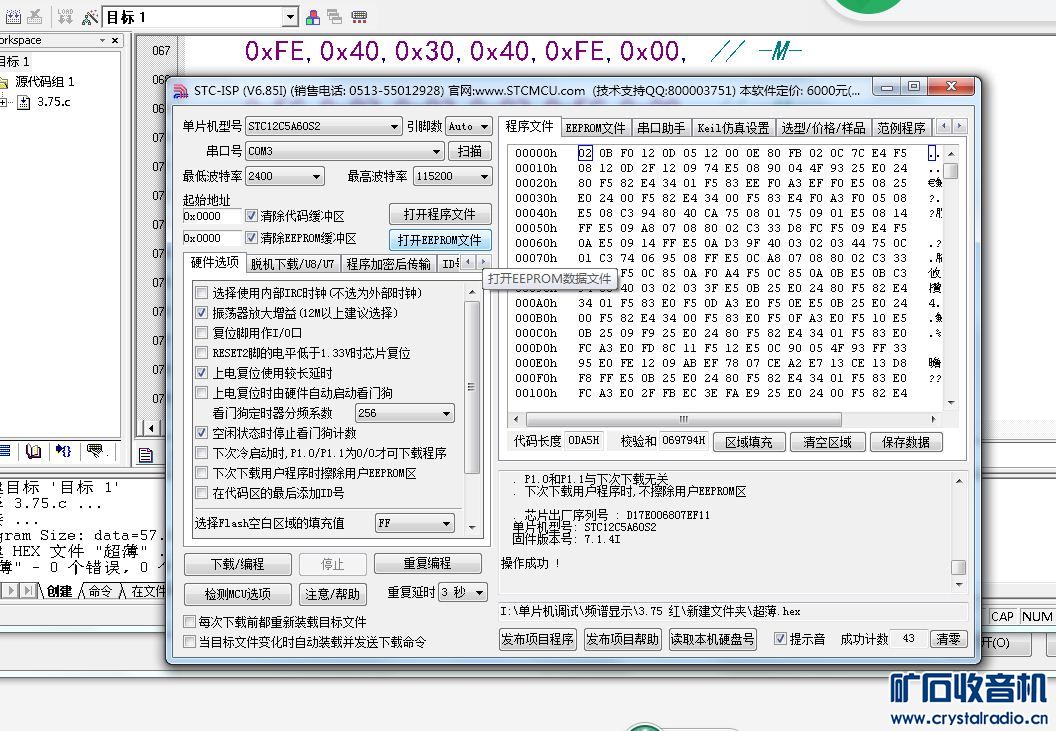

程序是现成的，你直接下载到单片机里就可以工作。加入开机自检是为了确认列扫描的顺序，一般修改完我会删去那段代码，让它开机就工作。

夕阳无限好

bxyyhan 发表于 2015-12-9 14:51
程序是现成的，你直接下载到单片机里就可以工作。加入开机自检是为了确认列扫描的顺序，一般修改完我会删 ...

我想要鱼，我更想要渔。(只是希望lz能简易或者详细的给我们教导一下 )

bxyyhan

夕阳无限好 发表于 2015-12-9 16:41
我想要鱼，我更想要渔。(只是希望lz能简易或者详细的给我们教导一下 )

同感，我也想要鱼，现在正在编渔网的阶段，离渔还远点。

bxyyhan

luosifu 发表于 2015-12-9 18:07
从AD得到的数值，怎么转换成各个频率分量的？

看源码。我已经加上注释了。

mirage888

相当不错，开源的

liucw99

我想知道，你为什么用32.768KHz的晶振？貌似为了提高速度，大家都用较高频率的晶振啊，比如12MHz的。

liucw99

bxyyhan 发表于 2015-12-9 18:10
看源码。我已经加上注释了。

源码在哪里？

bxyyhan

liucw99 发表于 2015-12-10 22:16
我想知道，你为什么用32.768KHz的晶振？貌似为了提高速度，大家都用较高频率的晶振啊，比如12MHz的。

32.768=32M,你自己算一下。

bxyyhan

liucw99 发表于 2015-12-10 22:19
源码在哪里？

附件里有C程序，你可以自己看。

liucw99

bxyyhan 发表于 2015-12-10 22:26
32.768=32M,你自己算一下。

我反复看了，看来是我看错了，你那是32.768MHz啊。

另外，源码在哪个楼的附件里？我的确没有找到唉。

bxyyhan

3楼了，第2个就是程序
