【参赛】制作太阳能热水器自动上水装置

小桥流水不

      新购一太阳能热水器，由于自己要求不高，只要能放热水就行。不想再加水塔，决定自制一个带水位显示和温度显示的自动上水装置。达到手动、自动都能上水的目的。纵观市面上有现成的太阳能热水器控制器，大多采用把水当做导体（即电阻式采样），使用久了探头上会粘上水锈而影响性能，还有一个是我使用的是地下水，地下水的阻值会随着季节的不同阻值有所不同;二是功能上可能满足不了我的要求，我需要的是在热水器缺水时，水泵工作首先把抽出来的水排出去，去除水泵里的铁锈，排个一分钟再往热水器里抽。等于说如果我买了成品的控制器还要再加电路才能实现我需要的功能。还不如自己制作。于是决定自制。下面是制作过程：
马云家买的玻璃管
找来两个笔套（要能套进玻璃管的）
把笔套一分为二
去除毛刺，穿入玻璃管来回移动看是否顺畅

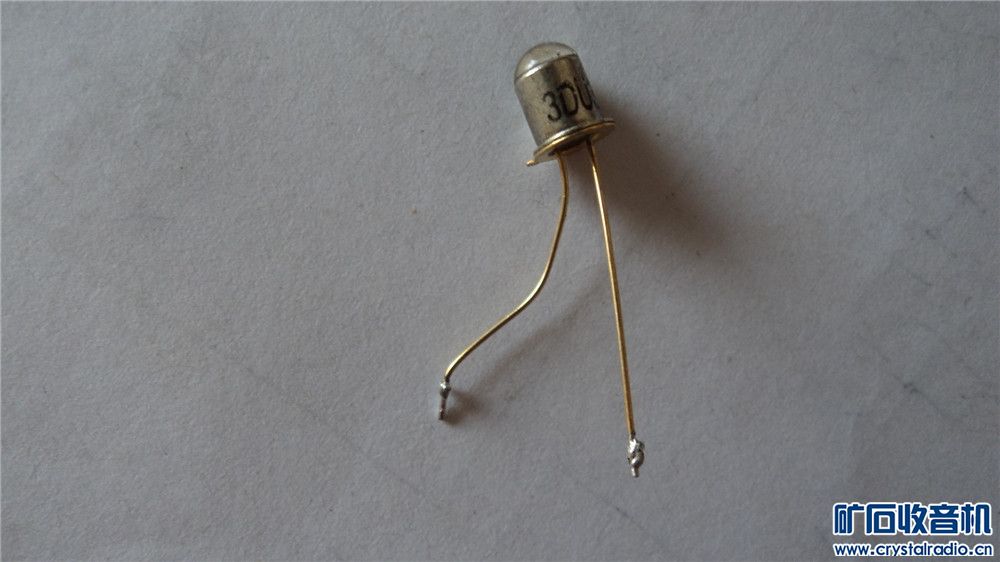

光电二极管

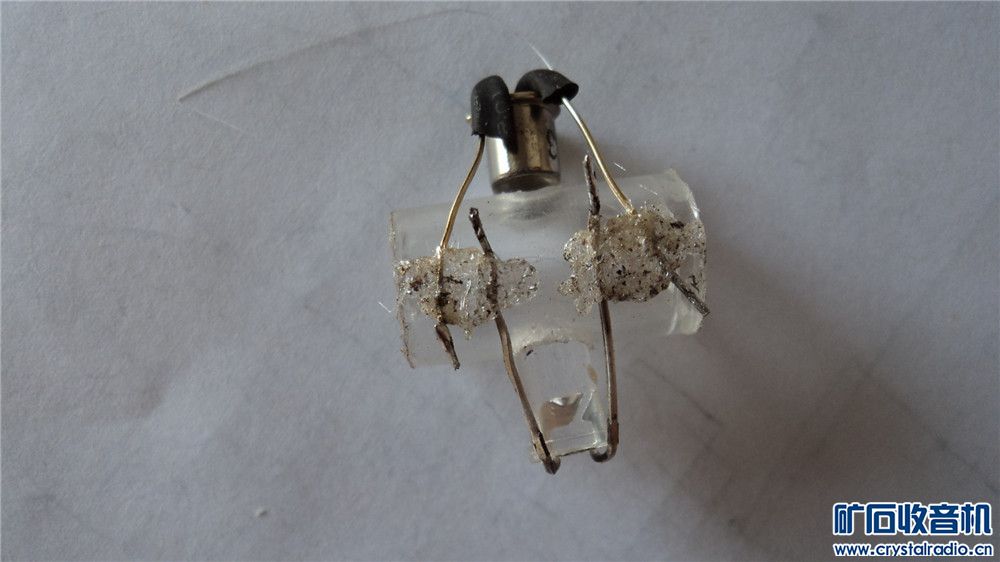

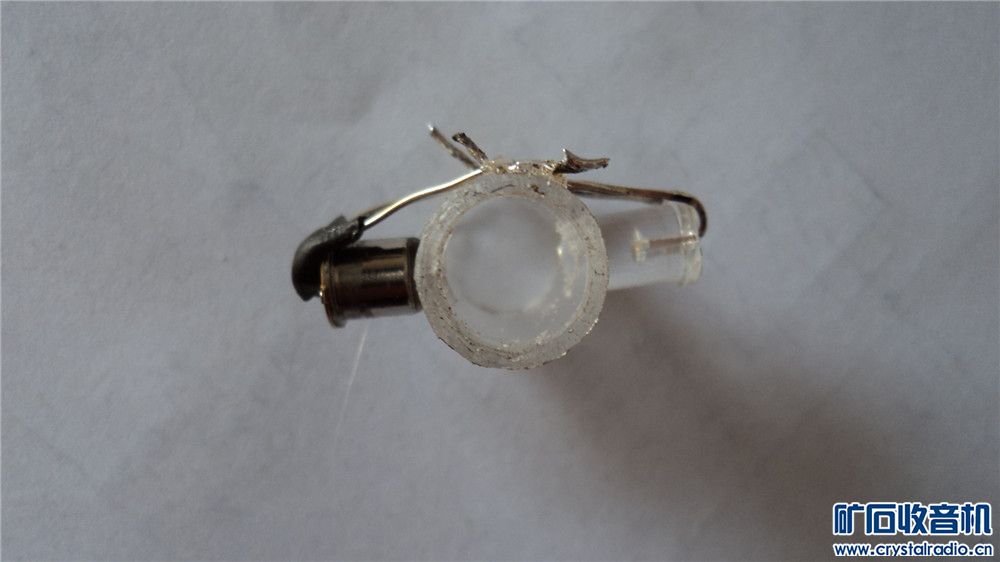

在笔套两端钻两个孔如图把光电二极管和高亮度的红色LED固定好


用密封胶涂抹
装入玻璃管
焊上导线

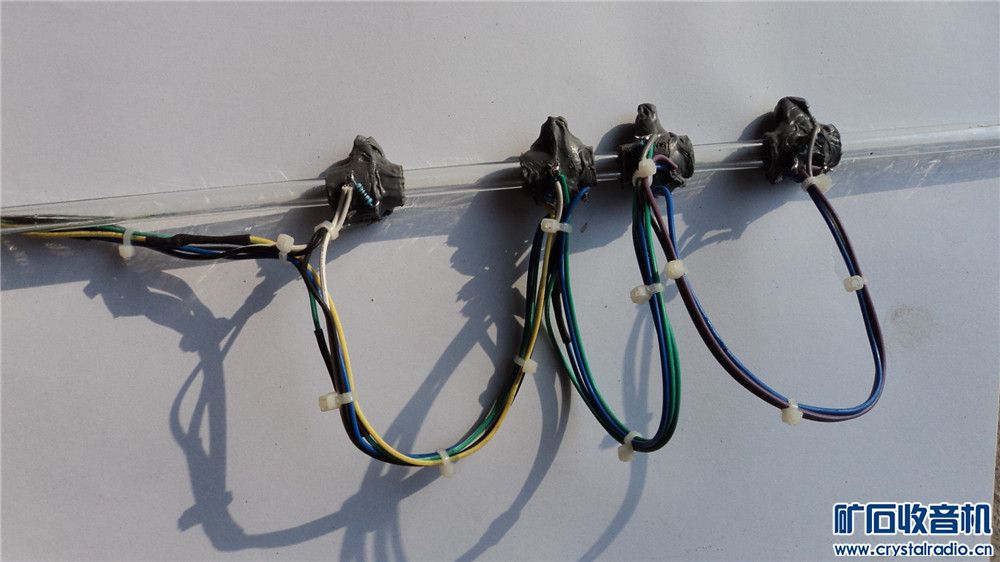

扎带扎好

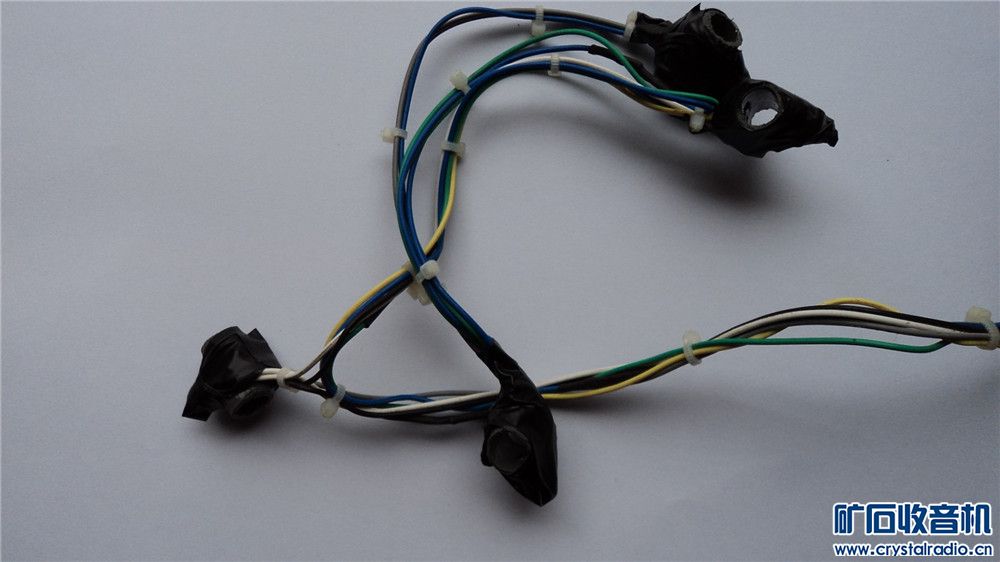

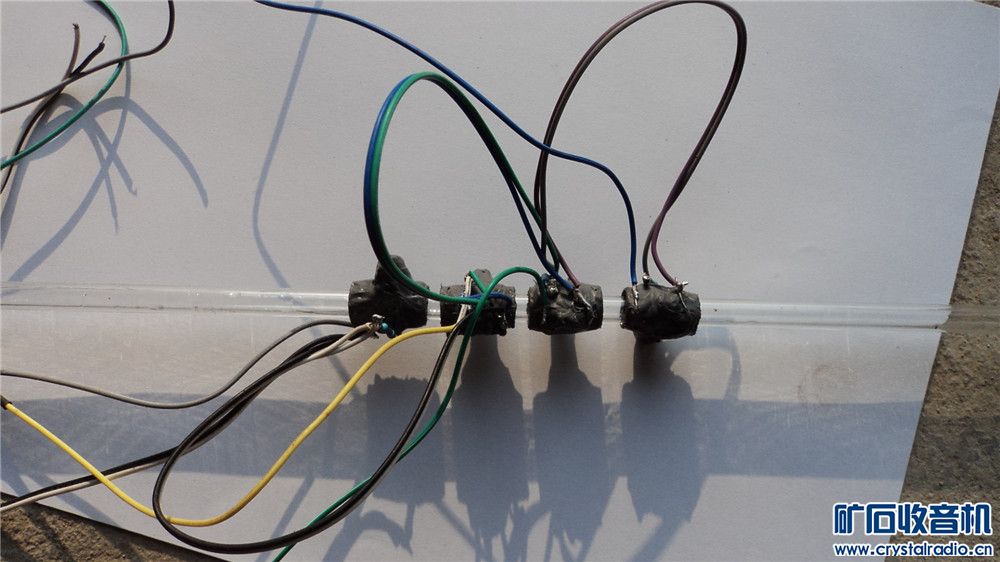

把传感器用电胶布包好

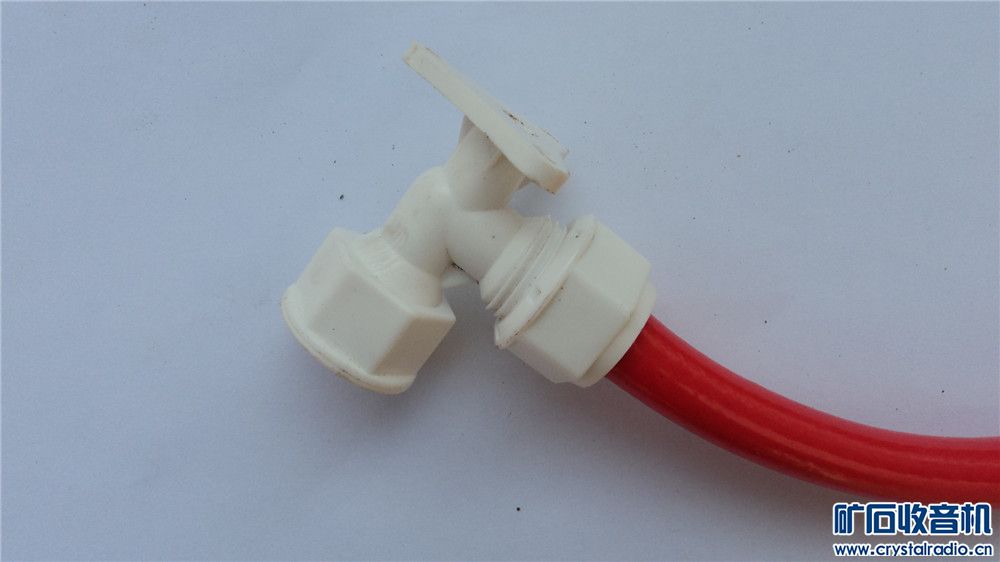

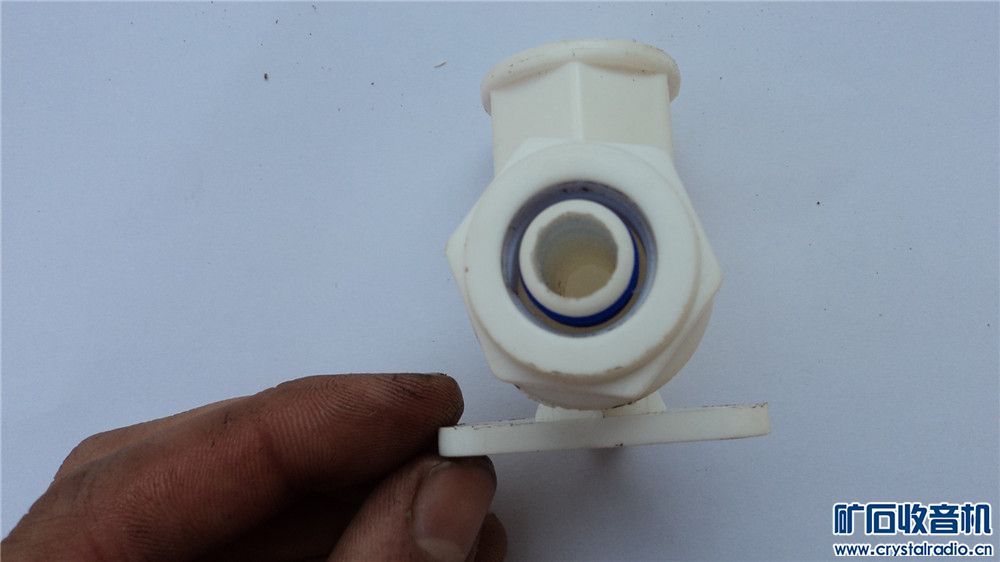

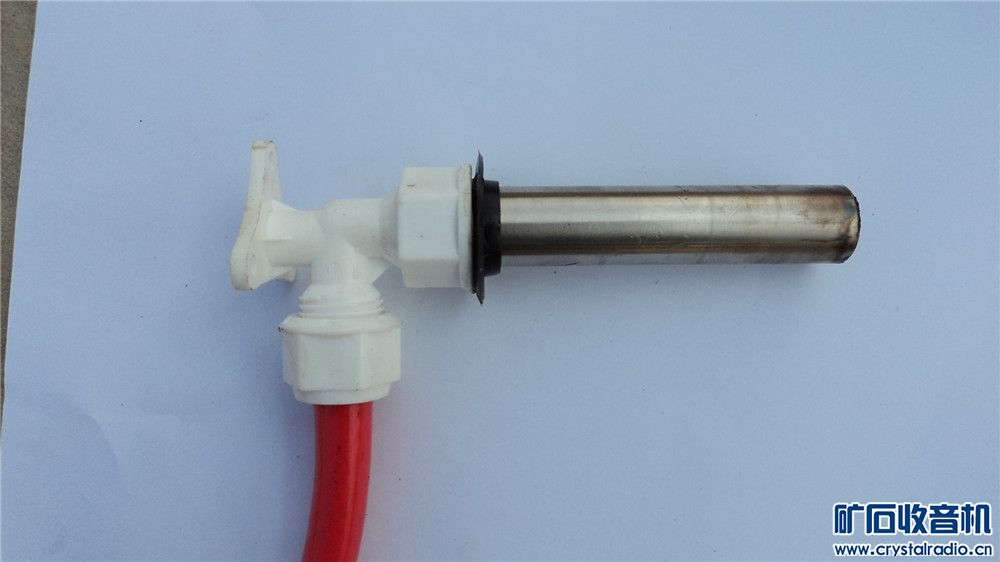

买来一个太阳能热水器接软管的弯头

钻个孔

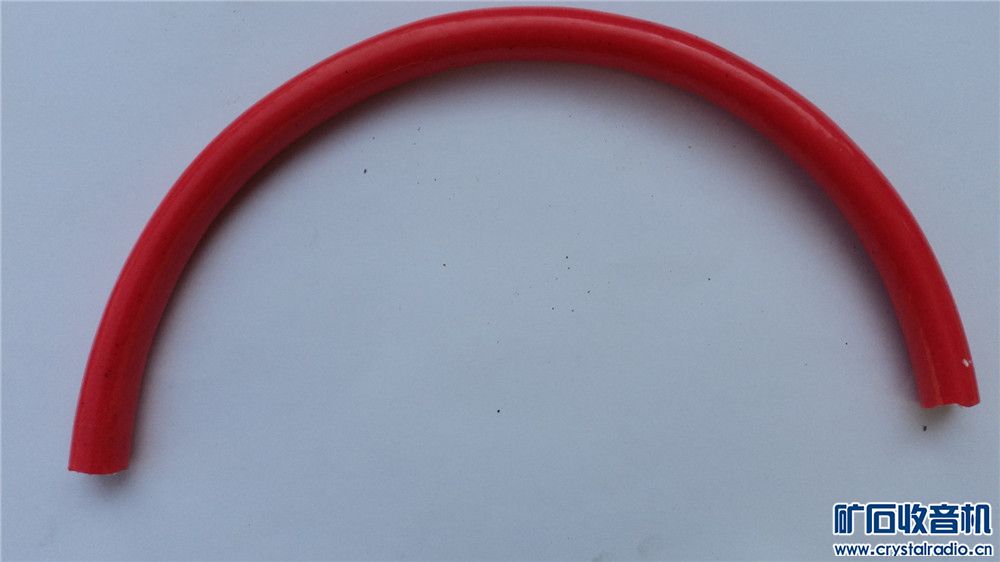

太阳能热水器软管

安装软管到弯头上
拧上太阳能热水器上的管子
穿入温度传感器

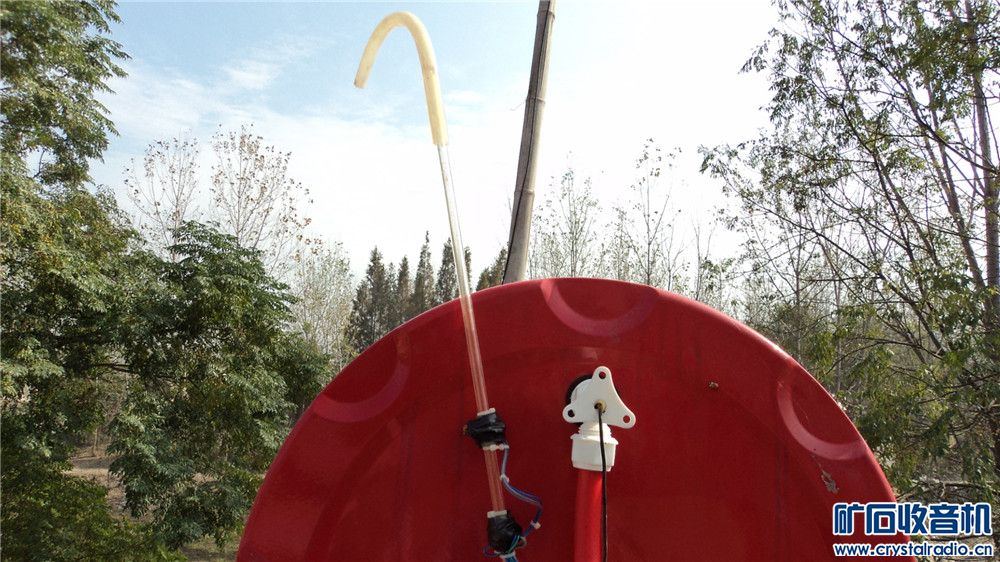

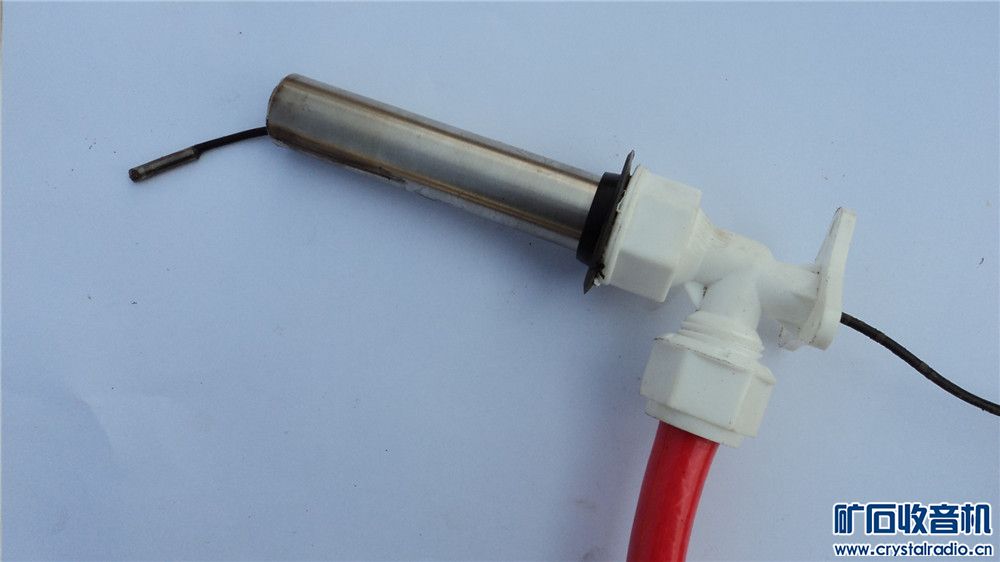

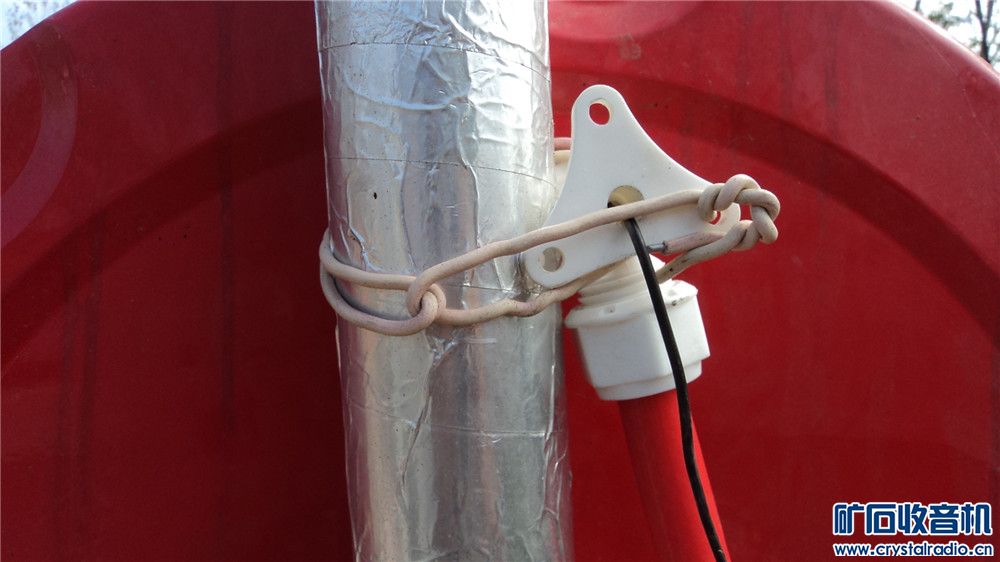

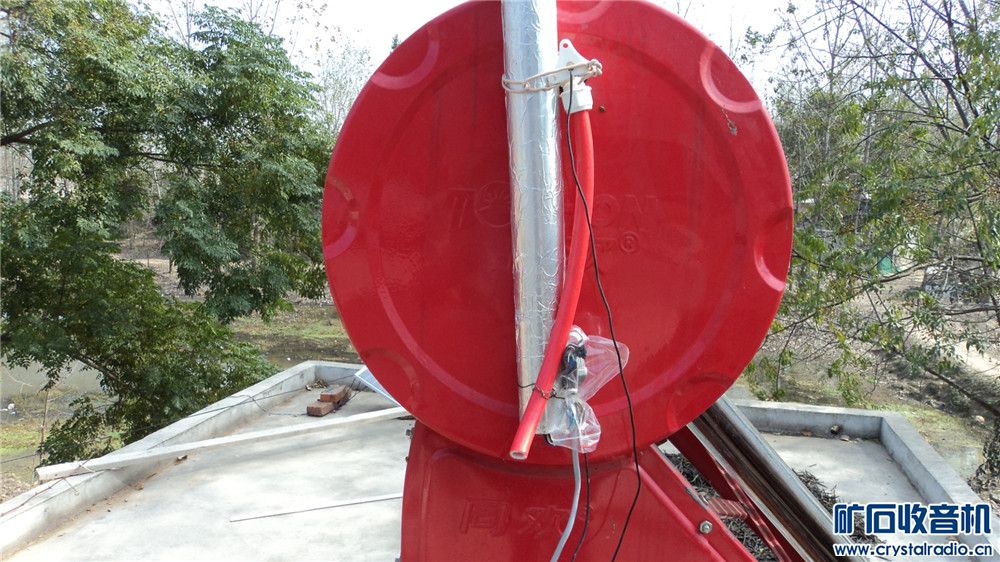

装到太阳能热水器上

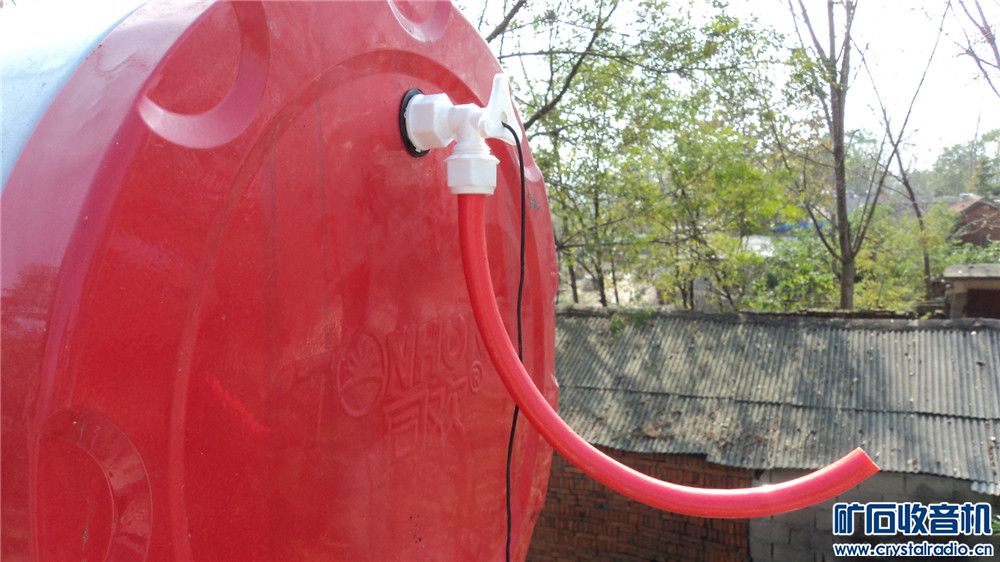

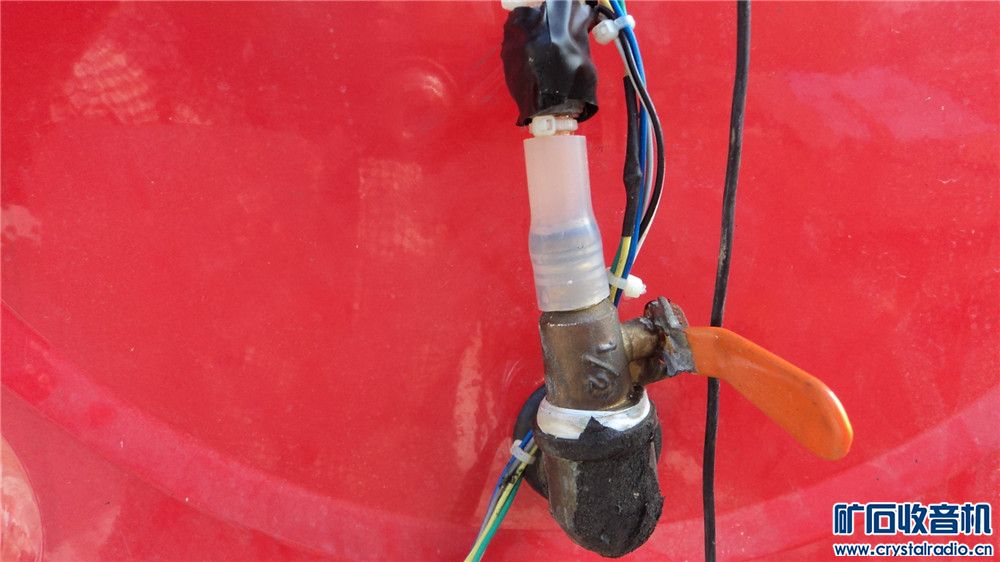

太阳能热水器储水桶侧下面装一个水阀
水阀出水口朝上
插上软管，样好所需长度

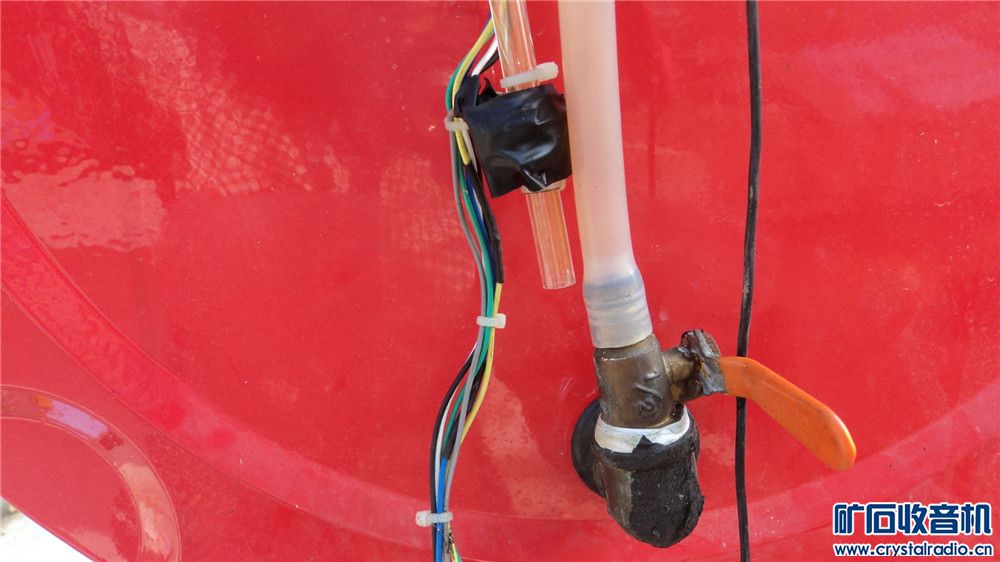

截掉多余软管，插上玻璃管

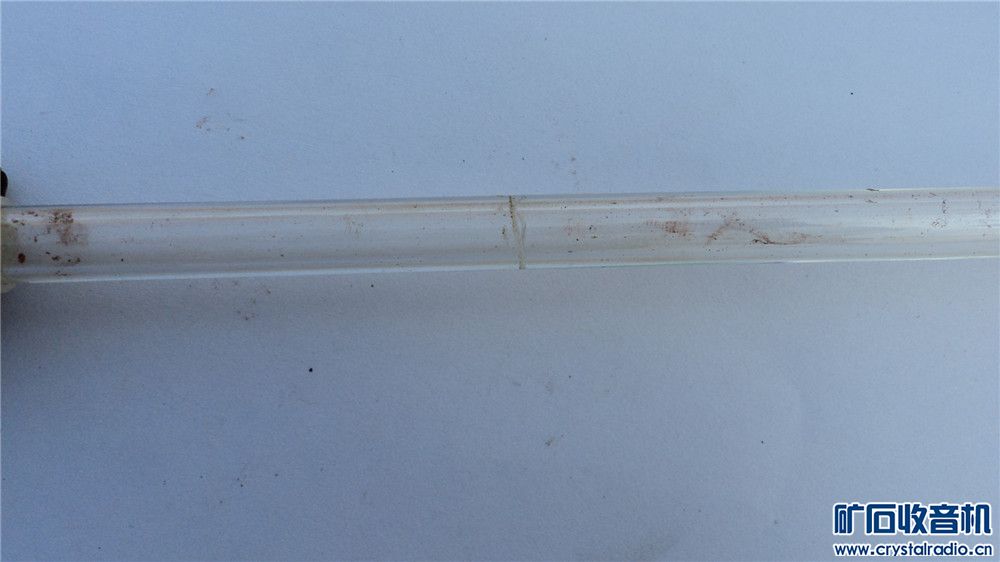

玻璃管有点长
量好所需长度，用锉刀在一圈锉个口子
轻轻一掰，就断了

调整好各个传感器的高度
找来一个pvc管子

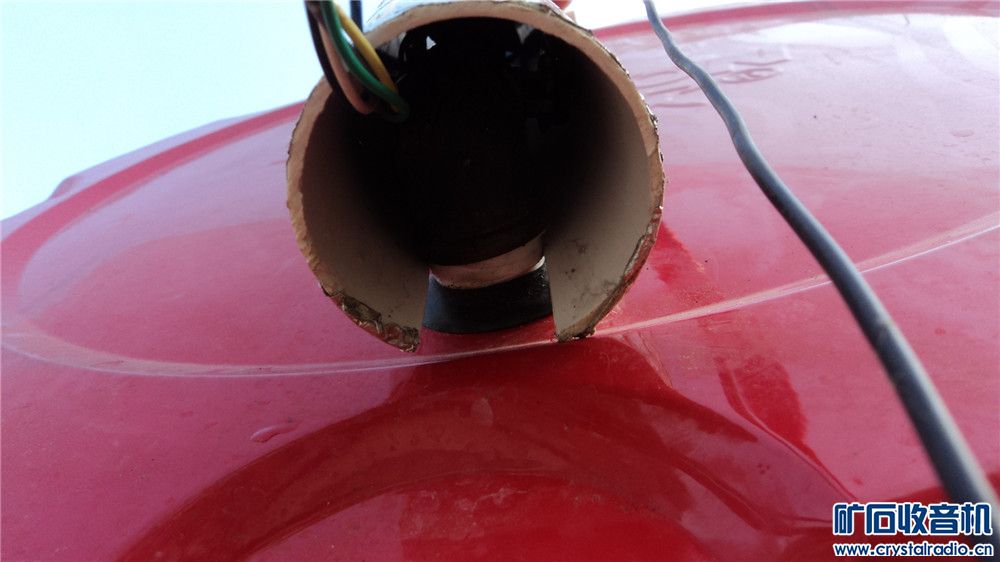

外面用铝箔胶带包好，开个20mm的口子
穿入玻璃管试试


把PVC管子拿出来，在玻璃管上穿入保温棉

再穿入PVC管
固定PVC管

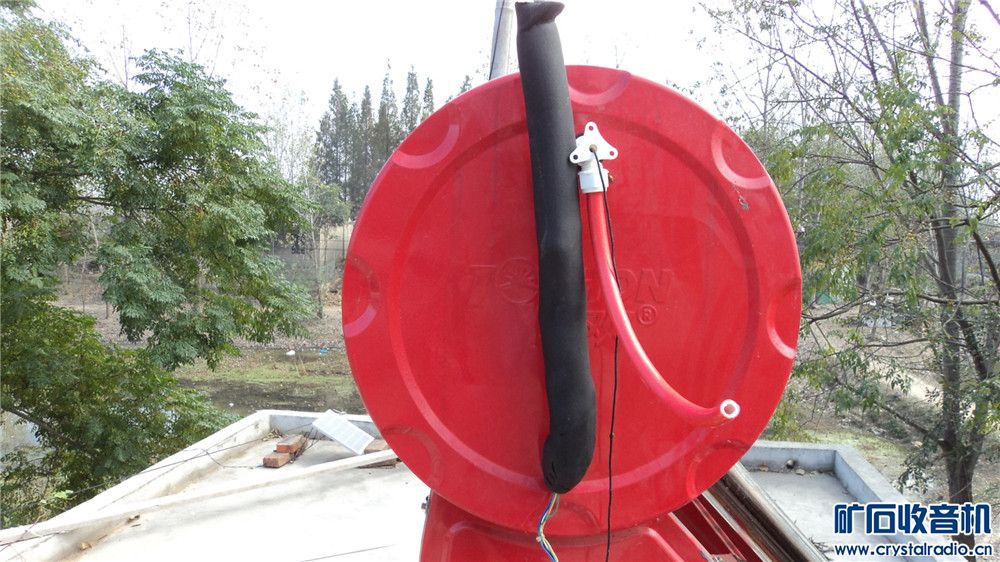

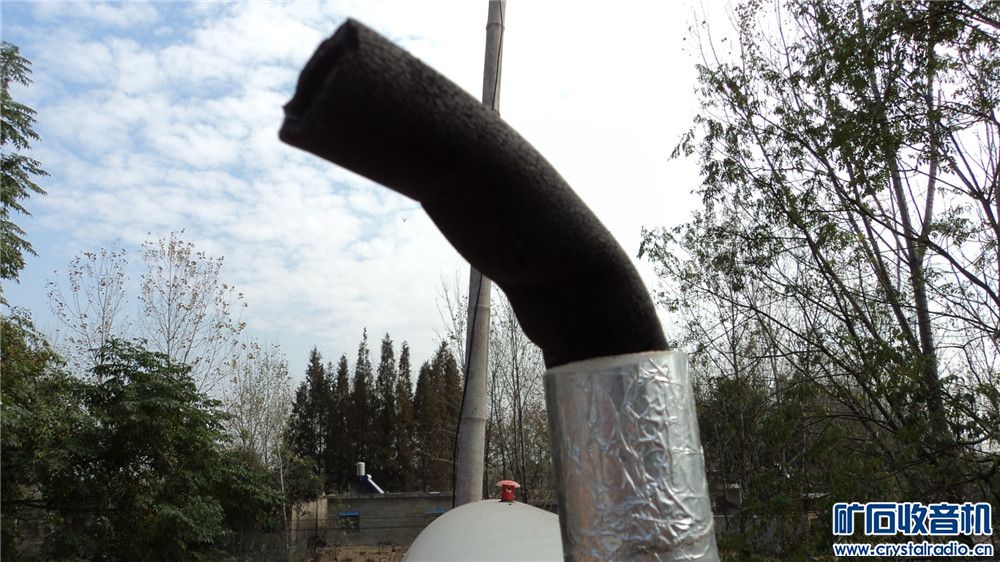

PVC管上面还有一截软管和保温棉
找来一个矿泉水瓶子

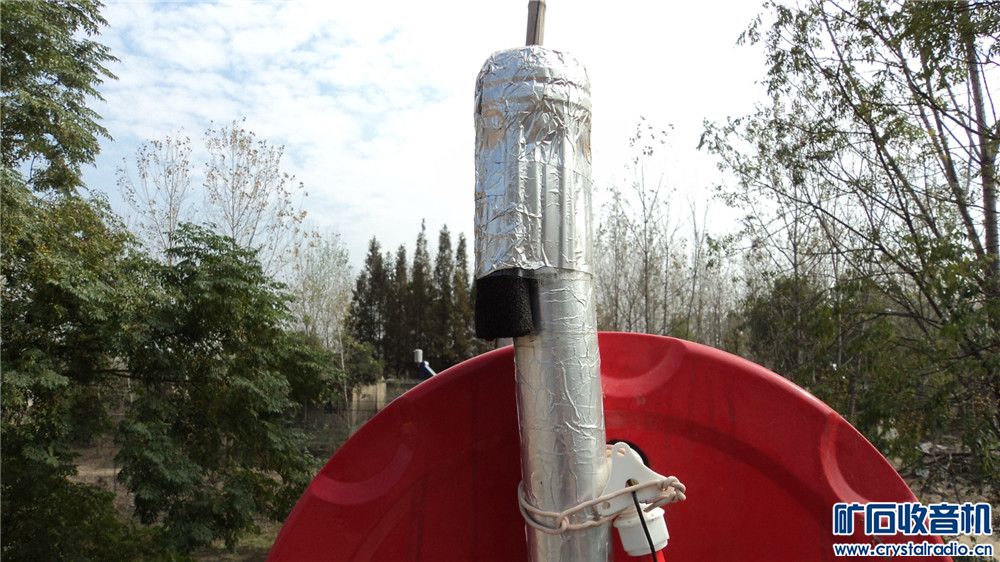

截去三分之一，包上铝箔胶带
把软管对折，套入塑料瓶
固定溢水管

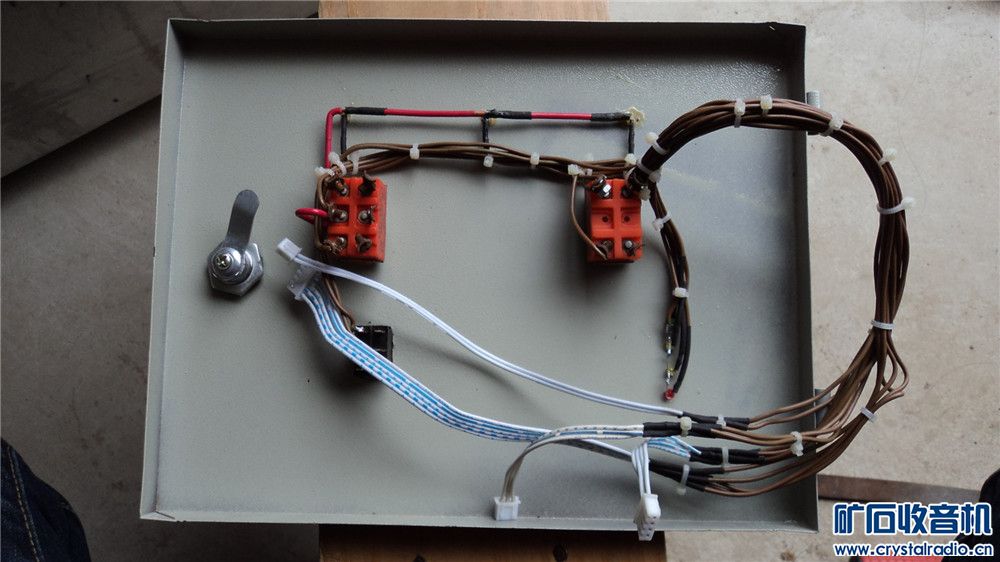

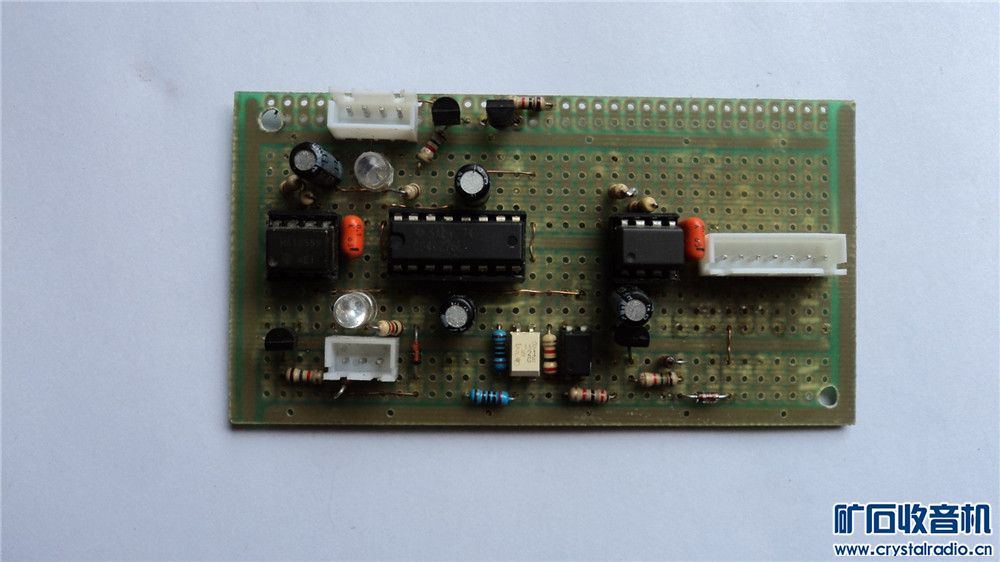

线路板

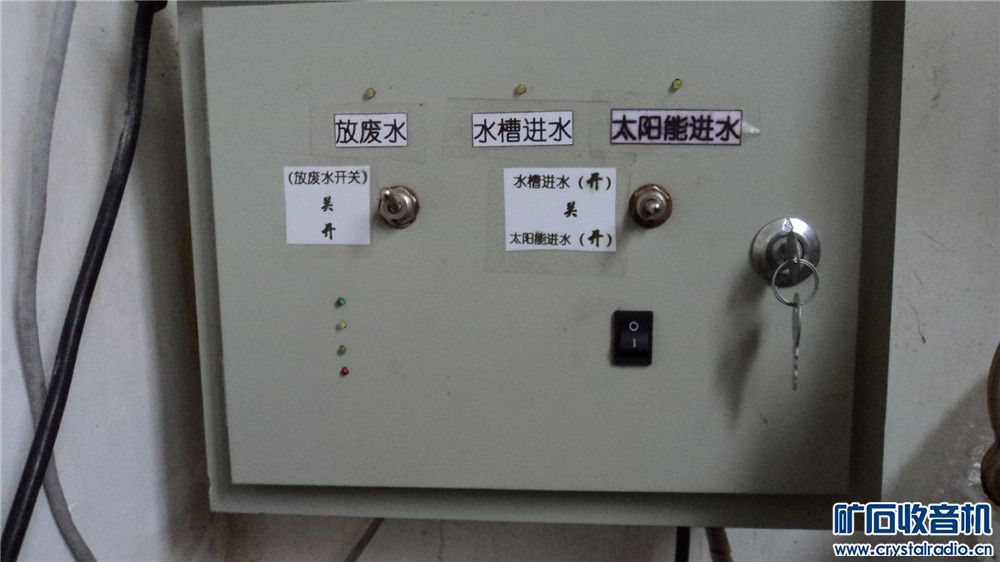

这个是半自动开关，控制太阳能上水。

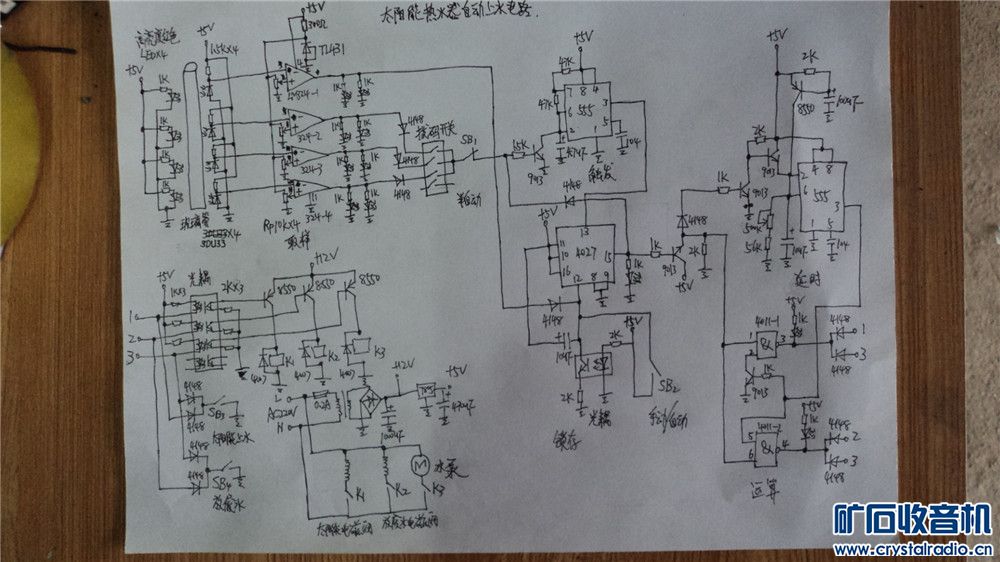

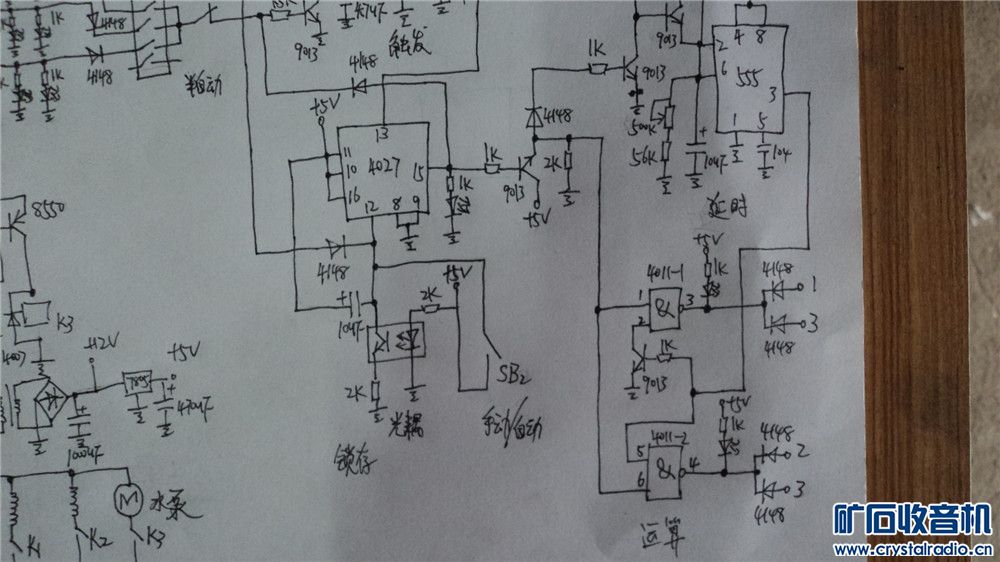

原理图

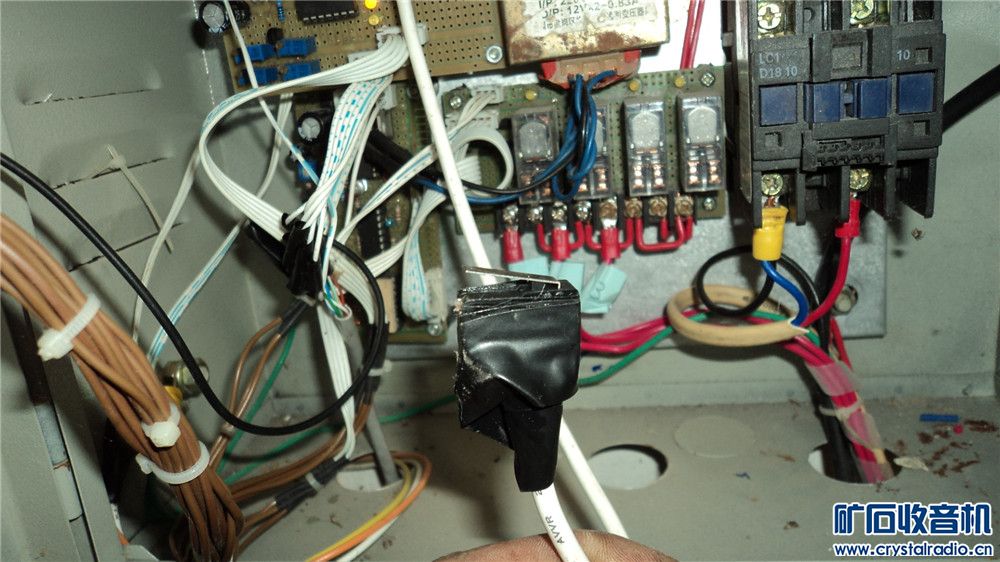

此次制作，一开始是用光敏电阻做传感器，但使用不到一周，关敏电阻的阻值就会变化，进而电压也变化。还要重新调整基准电压才能工作。后来采用光带二极管后，一直使用到现在（至少大半年）都正常工作。太阳能热水器和控制箱之间用一根网线连接。正好够用。
