转发-6P14电子管介绍

于海旺

6П14П型输出五极管（64年后改为新型号6P14）
启明
    在最近几年来，我国先后生产了6V6和6П1П两种音频功率放大管，这两种电子管的额定输出功率约为4.5瓦。它已普遍地使用于交流广播收音机和扩音器中。然而随着无线电技术的迅速发展，对音频功率放大管的要求日益增加。特别是在调频广播方面,由于音频频带宽度比调幅广播要扩展甚多，杂声电平也在极小极限以内，因此需要相应地改善音频功率放大管的特性，来满足放大器的高传真度、和低杂声电平的要求。
    国产新型GП14П输出五极管就是基于上述需要，进行设计和制造成功的。它是具有国际先进水平的优选管，它的诞生标志着我国电真空技术飞跃的发展，并为今后生产优质扩音器材和录音器材创造了有利条件。

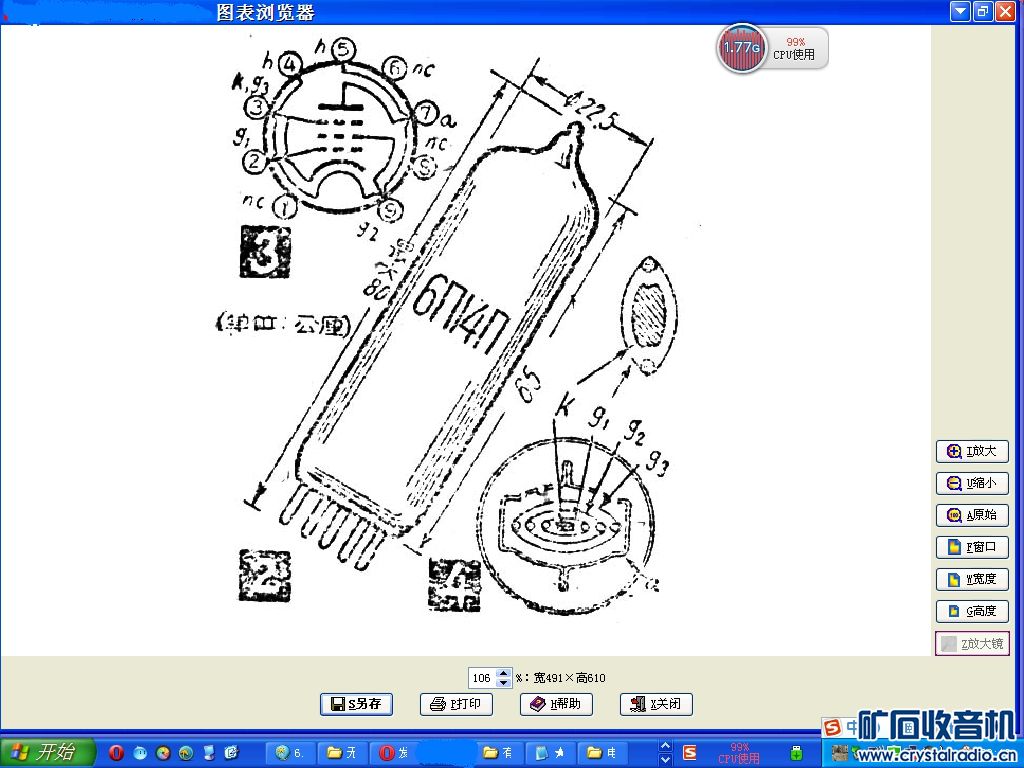

    国产6П14П型输出五极管的外形、外廓尺寸电极接线图如附图所示（图1.2.3.）。管内的氧化物阴极是椭圆截面的，并与第一栅极相吻合。其电极排列的横截面形状如图4。

    6П14П型电子管的特性数据如下：
    灯丝电压                              6.3伏
    灯丝电流                            760毫安
    阳极电压                              250伏
    第二栅极电压                          250伏
    阴极偏压电阻                          120欧
    阳极电流                             48毫安
    第二栅极电流                        5.0毫安
    跨导                           11.3毫安／伏
    内阻                                 20千欧
    接成三极管的持性：
    （第二栅极接至阳极）
    阳极电压                              250伏
    阴极偏压电阻                          270欧
    阳极电流                             34毫安
    跨导                           12.4毫安／伏
    放大系数                                 20
    内阻                                1.6千欧
    极限运用数据：
    最大阳极电压
    （Pa≤12瓦时）                        300伏
    最大阳极电压（Pa≤8瓦时）             400伏
    最大第二栅极电压                      300伏
    最大阳极消耗功率                       12瓦
    最大第二栅极消耗功率（无讯号时）        2瓦
    最大第二栅极消耗功率（最大讯号时）      4瓦
    最大阴极电流                         65毫安
    最大第一栅回路电阻（固定偏压时）    300千欧
    最大第一栅回路电阻（自偏压时）      1.0兆欧
    最大灯丝阴极间电压                  ±100伏
    6П14П型电子管和6ПlП一样，有相同的阳极消耗功率极限值（12瓦），但是由结构和特性数据来看，6П14П在很大程度上与6П1П不同；
    ①6П1П的阴极是矩形截面的，阴极与第一栅极之间的距离在各个方向都不均等，形成一个可变放大系数的管子，在制造上跨导不易提高。6Пl4П的阴极成椭圆截面并与第一栅极相吻合，各点的间距均等，因此能获得均匀的放大系数和较高的跨导值。
    ②6П14П的阴极有效表面面积比6ПlП要大于2—3倍，这是获得较高跨导的原因之一。另外也提高了功率放大的效率。当阳极输入功率为12瓦时（Ua=250伏，、Ia=48毫安）输出功率可达5.4—60瓦，即效率为45—50％，这是已往许多功率放大管所不能胜任的。
    ③虽然6Пl4П的阴极有效表面面积比6ПlП大2—3倍，但是它的灯丝加热功率仅增加20％，因而6П14П阴极的工作温度比6ПlП低一些，显然6П14П的工作寿命大大地延长了。

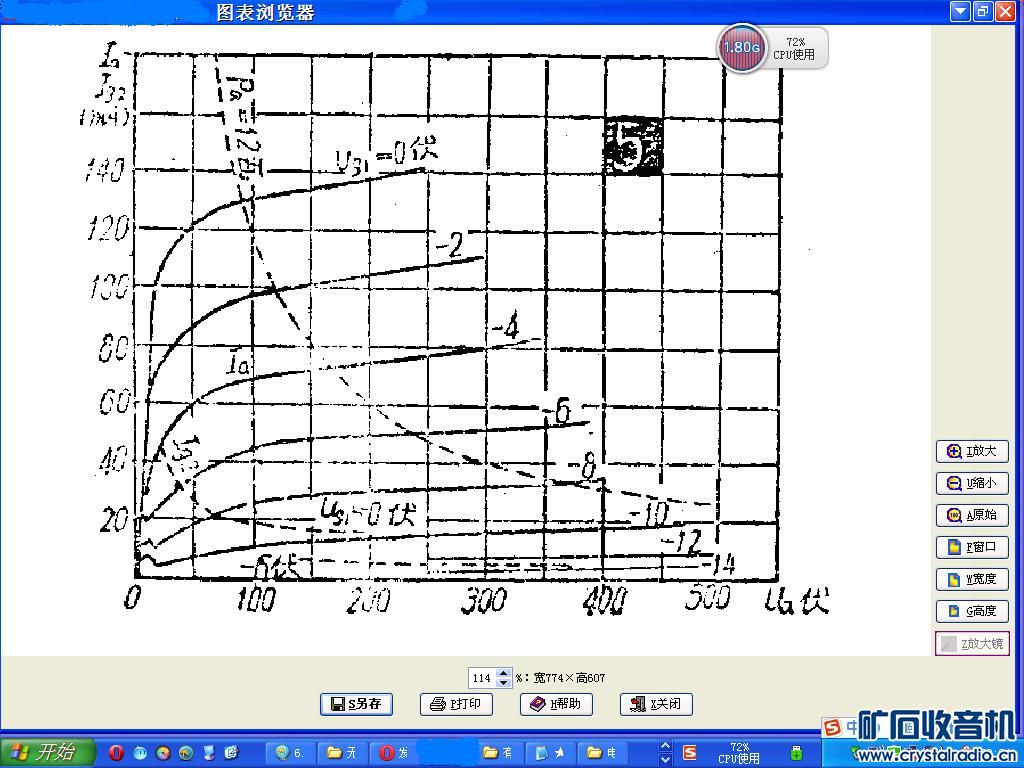

    ④用特性曲线来比较时，可以看出6П14П阳极特性曲线的“膝盖”部份发生在阳极电压较低的部份，因此充份获得较大的输出功率，也就是说明了上面第二项所提到的获得高效率的原因，而6П1П的特性曲线就显得比较差些，并且有着比较严重的负阻效应，但是6П14П在减小二次放射方面，采取了一些有效措施，使负阻效应限制在零轴边上的一个小角里，使动态运用部份不会产生畸变现象，亦即降低了该管的非线性失真系数。
    ⑤在使用方面来看，由于6П14П型电子管的跨导高达11.3毫安／伏，比6П1П高2.5倍，它只需要3—4伏（有效值）的输入讯号，即能获得最大输出功率，也就是说6П14П作功率放大时，其灵敏度能得以提高，并且可以采用负回授电路来降低非线性失真和杂声以及扩展和改善频率响应等等。
    综合上面所述，可以得出结论：国产6П14П型输出五极管是个新型的优选电子管。适用于高品质的音频放大器中。
    本管在特性方面与欧式EL84、美式SBQ5和捷式6L40相似，今后可用国产6П14П型电子管直接代用。



    （注：本文所附特性数据和曲线未包括应用部份）（启明）

彗星

不好，6P14恐怕又要涨价了。

hw2011

⑤在使用方面来看，由于6П14П型电子管的跨导高达11.3毫安／伏，比6П1П高2.5倍，它只需要3—4伏（有效值）的输入讯号，即能获得最大输出功率，也就是说6П14П作功率放大时，其灵敏度能得以提高，并且可以采用负回授电路来降低非线性失真和杂声以及扩展和改善频率响应等等。

所以很多优秀的小管子的就能推动，比如6J1

山东琴岛立军

很好，已收藏。谢谢了。

玩矿石

谢谢分享，又学新东西了

老城南a

玩蛋的也没有几个了。提价？难！！！

leniter

6П14П 不是毛子型号么，国产型号 6p14 就是用来代替的

正在用 el84，还是喜欢 el84 的音色

白居不易

      6P14是为优质功放设计的，其优点自不待言，国外型号除老毛子的，其他性能相同的EL84、6BQ5可供选择的品牌较多，国产管的声音其实也不错，缺点是参数离散度较大。上海管的做工较差。
    由于开发生产较晚，国产收音机使用并不多，上海131、132，飞乐271等都没有赶上。由于国产三级收音机要求输出功率只有0.5W，而国产功放电子管缺少1~2W的，所以多使用6P1功放，采用较低屏压。

于海旺

白居不易 发表于 2015-8-28 09:34
6P14是为优质功放设计的，其优点自不待言，国外型号除老毛子的，其他性能相同的EL84、6BQ5可供选择的 ...

白版主说的非常真实，有道理。

语音输入

六几年我做五灯机买的功放管就是6P14！因为买6P1要公安局的证明！

于海旺

语音输入 发表于 2015-8-28 13:32
六几年我做五灯机买的功放管就是6P14！因为买6P1要公安局的证明！

是的，幸运的是你还能买到6P14，我是50年代后期托人开具的公安局证明买的6П1П，没有时只能玩业余品1A2П--2П2П。

磨盘街9号

很好的资料，尤其是从结构方面与6P1的比较，阐述了两者的差别。令人顿开茅塞。

fysy

因为一个6P1就可以做个发射距离10公里的电台了，就怕你用在发射机上乱说话。6P14好像没见到电台的应用。所以6P1严控的，反倒6P14便宜。

daxian50

提什么价哦，这个管子一直热门。所以，这种管子一直在产，淘宝上的EL84就是复刻的同型管。
