开关是接通或者断开电路的控制器件,分为手动与电动式，电动式的一般称之为继电器.这里仅仅简单介绍手动式.
一、开关

    开关的产品多种多样，如摇头开关、滑动开关、按钮开关、翘板开关、波段开关、拨码开关……
    按照控制方式，开关可以分为机械式开关和电子开关两大类。本文仅介绍机械式开关的相关知识。
    单刀单掷开关/多刀多掷开关，如图1所示：

通常一个开关由两个接触点构成： 其中有一个可以移动的触点，这个触点称为刀片触点，与这个触点相连的引脚就是刀片引脚；另一个触点就是定触点，与该触点相连的引脚就是定片引脚。

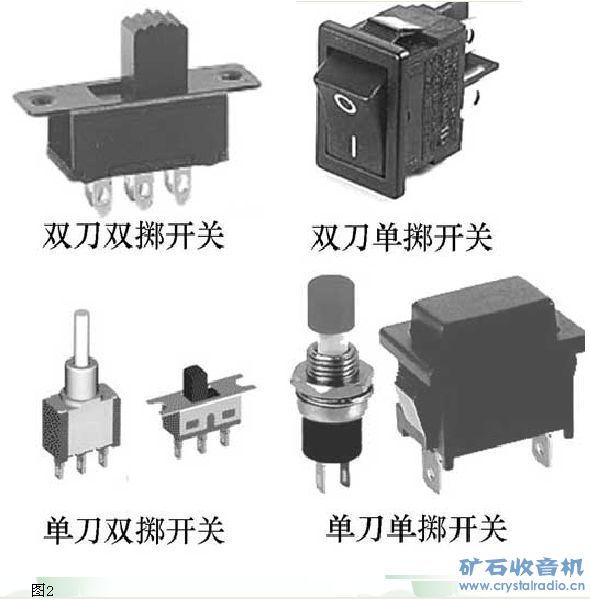

    若一个开关只有一个刀片触点且该触点只能与一个定触点接通，就是单刀单掷开关（这种开关只有两个引脚）；若一个开关有三只引脚，且其中的一个引脚与动触点相连（通常为中间的引脚），另外的两个引脚与静触点相连，而且动触点可以轮流在两个静触点之间进行切换，就称为单刀双掷开关。常见的单刀单掷开关与多刀多掷开关外形如图2所示。

    锁定式开关/非锁定式开关：开关因为操作的行为不同，还可以分为锁定式（交替式）开关和非锁定式开关（往复式）两种。
    所谓锁定式开关就是开关按一下即导通并能自锁，再按一下就会断开。因为会自己维持在动作状态，所以称为锁定式开关。非锁定式开关就是开关只有在压下时导通（常开触点）或者压下时断开（常闭触点），一放开就会回到原始状态，所以又称暂时开关或轻触式开关。常见的非锁定式开关外形如图3所示。

    波段开关：波段开关是单刀多掷开关或者多刀多掷开关的别称，通常由3路以上的选择触点组成。由于波段开关中的选择动触点与其他待选择的静触点呈圆形排列，这些静触点构成一个层次，所以通常根据波段开关中选择触点的多少来对波段开关进行“层”分类。即只有一个选择触点的波段开关就被称为单层波段开关（实际上就是一个单刀多掷开关）；有两个选择触点的波段开关就被称为双层波段开关（实际上就是一个双刀多掷开关）。
    波段开关操作时大部分用旋转方式进行触点的选择，波段开关在切换时有先断路后接通型以及先接通后断路型两种。其中先断路后接通型波段开关的额定电流通常较大，一般应用在自动控制、充电机、整流器、电压调整器、包装机等电力设备中。由于这种波段开关的额定电流较大，所以通常采用密封封装，因此又被称为大电流密封波段开关。
    先接通后断路型波段开关的额定电流通常小于1A，在切换时先接通下一个触点，然后才会断开上一个触点，以降低噪音。因这种开关在切换时有短暂短路状态，故不能用于电源及电力切换电路中，只能应用在小信号电路、音响及A/V设备中。
    常见的波段开关外形如图4所示。

    拨码开关：拨码开关又名DIP 开关，是多个单刀单掷开关的组合，内部可以有多个微型开关。当组合有4个开关时，其具体名称就为“4位拨码开关”；当组合有8个开关时，其具体名称就为“8位拨码开关”。这种开关通常在正面上的一方标注有一个“ON”符号，当该路开关拨至“ON”位置时，该路开关为闭合状态，否则为断开状态。
    拨码开关主要应用在小电流的模式选择、地址选择、频率选择电路中，常见的拨码开关外形如图5所示。

    无线电    叶绍辉  有编辑

[ 本帖最后由 呜呼 于 2009-6-8 10:55 编辑 ]
