跪求 龙威电源 ps-303d 改5a教程！

xiaoxiao623

liumf88 发表于 2017-5-12 15:32
大师，您好！我有台303D，由于电芯正负极接反线而烧机里，造成现在电流显示最大，电压一直显示为0V，请加我 ...

看看是不是防反接的二极管烧掉短路进入恒流模式了

老柳

改小容易改大难。

换变压器、换整流管、换调整管（或增加调整管）。以及连接线、接线柱、继电器等等都要适应5A要求。

jforu

3A-->5A.
不知你的PS-303D, 与PS3030D有多大的区别.
下面有PS3030D的电路图,是根据网友的PCB照片画的,可能有问题,没与实物确认.

(1)首先你要能输出5A的变压器
    如果你的变压器是原来输出3A的,它就不能输出5A,虽然E牛允许过载,但3A-->5A,过载67%,这是不允许的.
(2)功率管可以输出5A    下面二种方法选择一个
    A.功率管增加散热面积,或同时增加风冷(如果已有风冷,只能增大散热铝片).
       3A是用2个2N3055,散热好的话,5A也可以是2个2N3055并联.
    B.最好增加一个功率管并联. 需要增加一个2N3055,一个均流电阻R102B=0.33欧/5W,连电流取样放大R109B
       R109B=R109=R110  电路见下图2.
(3)减小取样电流放大倍数 电路见下图3.
    增大VR102+R111的总值, 这样就是减少U4的放大倍数.I*取样电阻*倍数=V电流参考电压最大值
    I由3A-->5a,而最大电流参考电压不变,所以倍数要减少.
    先调节VR102最大,看能否输出5A,不够的话,换R111值更大,或换VR102更大值的可调.
(4)校正表头显示.
    这部分我没PCB图,也没电路图,参考你改小电流的贴子.见图3
    减少R301的值,校正大电流表头正确显示.




精博灵

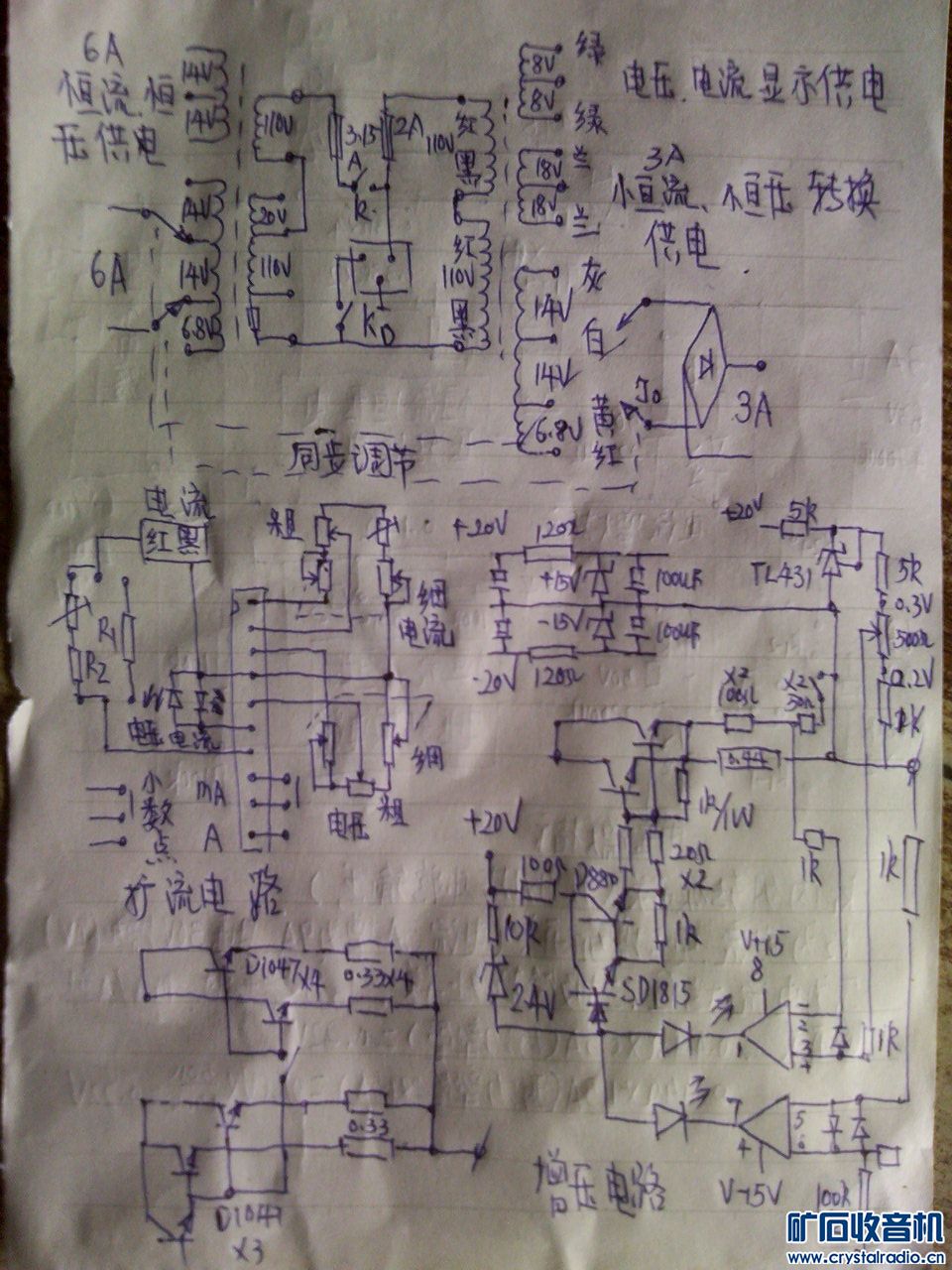

很好做,用一个相同变压器加几个元件就是6a.我的加个6a变压器,可输出近9a电流

精博灵

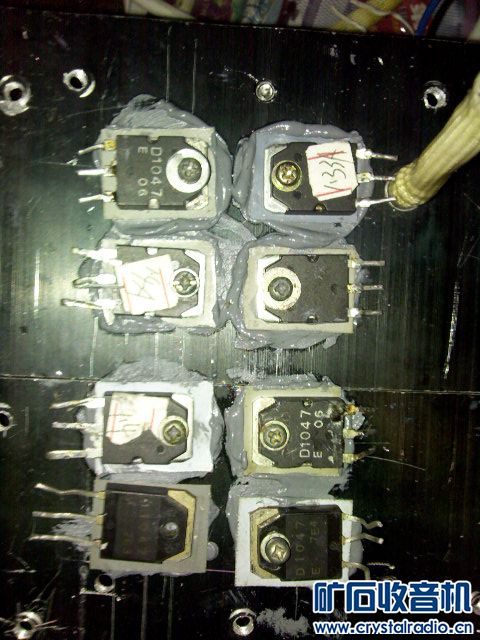

8只大功率管.一只做前置.后面7只性能一定要相同,两只做3a.5只作6a.增大散热面积

海洋DZ

如此折腾，也就是锻炼了 DIY手艺，就价格来说，还不如淘一只二手的5A30V的电源

amo

有电路好改……
这类电源主板都是一样的，只有电流反馈通路一个电阻不一样，还有继电器

外面要换的多：电流表头、变压器、整流桥、换粗线、加调整管或换电流更大的……

hzhzhz

我用无心磨调速器中的散热片，效果好！

jngg

收藏备用！！！！

acong222

绑定，进来看看如何改造

cry51

liumf88

大师，您好！我有台303D，由于电芯正负极接反线而烧机里，造成现在电流显示最大，电压一直显示为0V，请加我微信：Liumf88，或者QQ532757463，我拍图片你帮忙看看是什么情况呀？我已经拆开机器了，非常感谢！
