设计个蓄电池欠压保护电路，各位给提提意见。

L北斗 · 发表于 2015-7-16 15:55:16

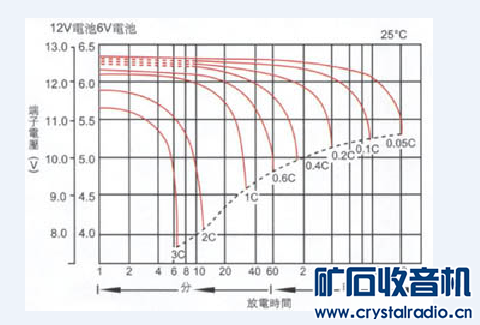

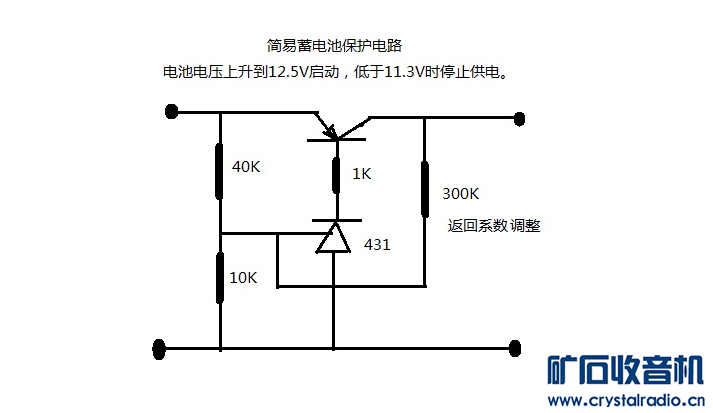

问题的由来：最近装了一个太阳能电池板，给一12V电瓶充电，然后带我的监控摄像。晴天的时候24H运行没问题，但是连续阴天的时候电池就会放电到完蛋，所以就想增加一简易的保护电路，阴天的时候就暂停监控。
如图

L北斗 · 发表于 2015-7-16 15:56:25

咋不能发图片了？

益斋 · 发表于 2015-7-16 18:18:32

3AG1提供的电路就不错。

供参考。

coooooo · 发表于 2015-7-16 18:25:37

益斋发表于 2015-7-16 18:18
3AG1提供的电路就不错。

供参考。

楼主的设计也不错，零件少

L北斗 · 发表于 2015-7-16 22:06:59

益斋发表于 2015-7-16 18:18
3AG1提供的电路就不错。

供参考。

这个没有滞后返回，使用的时候会震荡吧？

bg3maa · 发表于 2015-7-16 22:36:32

改成连续可调适合多种电压也不错

天使之音 · 发表于 2015-7-17 10:33:48

用比较器，增加回差。

低于10.5V关断输出，
高于13.5V关断输出。

L北斗 · 发表于 2015-7-17 11:00:11

天使之音发表于 2015-7-17 10:33
用比较器，增加回差。

低于10.5V关断输出，

谢谢回复。我的电源可以6--20V工作，所以不需要高电压关闭输出。

岑蓉络阳 · 发表于 2015-7-17 18:19:54

提示: 作者被禁止或删除内容自动屏蔽

mochangyong · 发表于 2015-8-5 17:28:10

提示: 作者被禁止或删除内容自动屏蔽

bg4wby · 发表于 2015-8-7 12:29:18

楼上的想法不错，我就是这样搞的，呵呵，没有电了就用外接电源供电，这样做到不间断供电。

sjc978 · 发表于 2015-8-8 10:51:30

应该有延时功能才好，要不启动电器的时候电压会低一点

L北斗 · 发表于 2015-8-8 12:29:36

zp6936 发表于 2015-8-7 19:56
一个零件能否解决？比如电池给继电器线圈供电·触点控制接通·关断转换如何？

肯定可以，我就是这么干过。打开继电器，调整启动电压，调整返回系数，很很麻烦！结果用了一年，进雨水锈坏了，这才想到用这个电路，现在使用效果非常好。

qzlbwang · 发表于 2015-8-8 12:47:08

本帖最后由 qzlbwang 于 2015-8-8 12:53 编辑

楼主设计的电路不错，简单实用，启动电压稳定（431的电压温度系数比较小）几乎不用调整（因300K电阻远大于40K,对启动电压的影响比较小），300K电阻引入正反馈使得具有回差（调整该电阻可以调整返回系数）。赞一个！
如果能在三极管射——基间再并上一个合适的电阻则更可靠（给未启动时431微弱的漏电流提供一个电流通道，使得三极管更可靠地截止）。

L北斗 · 发表于 2015-8-8 17:59:33

qzlbwang 发表于 2015-8-8 12:47
楼主设计的电路不错，简单实用，启动电压稳定（431的电压温度系数比较小）几乎不用调整（因300K电阻远大于4 ...

有道理！
