数字式频率计的制作（翻译）

普通教员

还没洗呢。

eeerrr

6AJ8 发表于 2009-5-17 18:13
一、在程序注释中，有一句话：소비 전류가 일정하&#4417 ...

为了让电流达到一定的水平

sdwdwd0319

辛苦了，感谢！

2549608436

jiangjieke 发表于 2018-4-14 17:18
外壳锯成啥样了？发个图看看。

忘了回帖。该打。

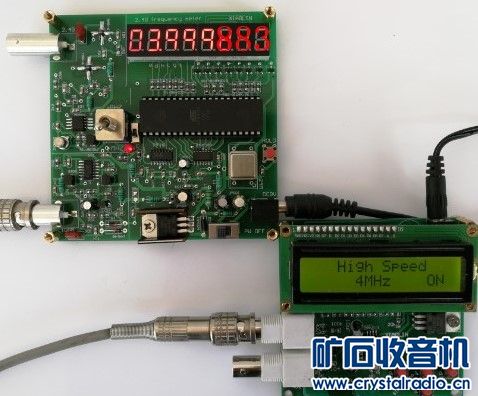

(, 下载次数: 11)

上传

点击文件名下载附件

(, 下载次数: 7)

上传

点击文件名下载附件

(, 下载次数: 7)

上传

点击文件名下载附件

(, 下载次数: 8)

上传

点击文件名下载附件

仅仅是为了面板的安装和机箱的厚度进行的外科手术。

jiangjieke

2549608436 发表于 2018-8-23 00:18
忘了回帖。该打。

不错！机箱的厚度减少近一半，便于放置。

ch007

高手啊，学习了。

业余爱好者

谢谢,不知道那有空板,和原帖里的一样就好

bg6ulw

谢谢楼主的艰辛翻译

66718

这个频率计最主要的问题是:输入放大整形部分，有些不太合理，需要被测信号足够强，才能测出正确结果。
这个需要改进。

qijun

淡容生老师仿制改进的好几款，比这个简单一些，特别是用pic16f628那款，简洁。

布衣菜饭

很好的资料，赞！

正直电子

最新版程序
//STC89C52RC 24.00M晶振
#include <STC89C5xRC.H>
#include <stdlib.h>
#include <stdio.h>
typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long int u32;
sbit P36_o_74f161_clr_n = P3^6;//外部计数器F161复位
sbit P35_o_74f161_enp = P3^5;//外部计数器F161有效（Enable）
sbit P30_io_74hc393_clr_hold = P3^0;//外部计数器HC393复位／HOLD输入
sbit P37_i_prescaler = P3^7;//64分频的预分频器
u8 dula[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90},
   wela[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f},
         fnd[8],mfnd[8],fnd_state,boat;
u16 trimer,int_state;
u32 trailer,task;
bit hold;

void TIMER1() interrupt 1
{
TL1 = 0x60;// 4000 2 M Sec 500 Times
TH1 = 0xF0;// 4000 2 M Sec 500 Times
P0 = 0xff;
P2 = wela[fnd_state];
P0 = fnd[fnd_state++];
fnd_state &= 0x07;
if(int_state == 0)
{
  P35_o_74f161_enp = 0;//外部计数器F161计数禁止
  P30_io_74hc393_clr_hold = 1;//外部计数器HC393复位
  P36_o_74f161_clr_n = 0;//外部计数器F161复位
  TL0 = 0x00;//内部计数器复位
  TH0 = 0x00;//内部计数器复位
  hold = P30_io_74hc393_clr_hold;//HOLD（保持）键状态输入
  P36_o_74f161_clr_n = 1;//外部计数器F161有效(Enable)
  P30_io_74hc393_clr_hold = 0;//外部计数器HC393有效(Enable)
  P35_o_74f161_enp = 1;//外部计数器F161进行计数
}
if(int_state == 316)//10GHz状态（64分频的预分频器）
{
  if(!P37_i_prescaler)//门控时间为0.64秒
  {
   for (trimer = 0; trimer<202; trimer++);//15个机器周期单位
   // 测试信号24MHz输入
   boat++; // 15360000 用于显示，需调整
   boat++; //  延迟1个机器周期（12个时钟周期）
   boat++; // 15359988
   boat++; // 15360000
   // boat++; // 15360012
   P35_o_74f161_enp = 0;//外部计数器停止
   trailer = TH0;
   trailer = (trailer << 20) & 0x0ff00000;
   task = TL0;
   task = (task << 12) & 0x000ff000;
   trailer |= task;
   task = P3;
   task = (task << 7) & 0x00000f00;
   trailer |= task;
   task = P1 & 0x000000ff;
   trailer |= task;
   P35_o_74f161_enp = 1; // ?? ??? ???? ?????
// 电流消耗，
// 外部计数器将重新开始。
  }
}

if(int_state == 494)//100 MHz Mode 1 Sec Gate Time
{
  if (P37_i_prescaler)//1 Sec Gate Time
  {
   for (trimer = 0; trimer<248; trimer++);//15个机器周期单位
   // 测试24MHz信号源输入
   boat++;//24000000 用于显示，需调整
   boat++;//
   boat++;//
   boat++;//
   boat++;//延迟1个机器周期（12个时钟周期）
   boat++;//23999988
   boat++;//24000000
   //boat++;//24000012
   P35_o_74f161_enp = 0;//外部计数器停止
   trailer = TH0;
   trailer = (trailer << 20) & 0x0ff00000;
   task = TL0;
   task = (task << 12) & 0x000ff000;
   trailer |= task;
   task = P3;
   task = (task << 7) & 0x00000f00;
   trailer |= task;
   task = P1 & 0x000000ff;
   trailer |= task;
   P35_o_74f161_enp = 1; // ?? ??? ???? ?????
// 电流消耗，以时间表
// 外部计数器重新开始。
  }
}

if(int_state == 506)//1Hz数字显示
{
  boat = trailer % 10;
  mfnd[7] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 507)//10Hz数字显示
{
  boat = trailer % 10;
  mfnd[6] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 508)//100Hz数字显示
{
  boat = trailer % 10;
  mfnd[5] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 509)//1KHz数字显示
{
  boat = trailer % 10;
  mfnd[4] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 510)//10KHz数字显示
{
  boat = trailer % 10;
  mfnd[3] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 511)//100KHz数字显示
{
  boat = trailer % 10;
  mfnd[2] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 512)//1MHz数字显示
{
  boat = trailer % 10;
  mfnd[1] =dula[boat & 0xf];
  trailer /= 10;
}

if(int_state == 513)//10MHz数字显示
{
  boat = trailer % 10;
  mfnd[0] =dula[boat & 0xf];
  trailer /= 10;
}
int_state++;
if(int_state >= 514)
{
  int_state = 0;
  if (hold)
  {
   fnd[0] = mfnd[0];
   fnd[1] = mfnd[1];
   fnd[2] = mfnd[2];
   fnd[3] = mfnd[3];
   fnd[4] = mfnd[4];
   fnd[5] = mfnd[5];
   fnd[6] = mfnd[6];
   fnd[7] = mfnd[7];
   if(P37_i_prescaler) fnd[1] &= 0x7F;//MHz点
   else fnd[0] &= 0x7F;//GHz点
  }
}
}

void main()
{
TMOD=0x15;//0b00010101 Timer0 = Mode1, Counter, use TR0；Timer1 = Mode1, Timer, use TR1
TL0=0X00;
TH0=0X00;
TL1=0X00;
TH1=0X00;
TR0=1;//Timer 0 计数开始
TR1=1;//Timer 1 计数开始
ET1=1;//设置定时器1中断状态
EA=1; //设置全局中断状态
while(1);
}

xinyukeji

正直电子 发表于 2020-10-6 13:52
最新版程序
//STC89C52RC 24.00M晶振
#include

和旧版有什么区别啊？ 大师您能给编译好固件上传一下么？

ndjkl

不错不错，受教了
