实验用MF14型的表头替换MF10型表的表头，结果相当满意

liiqi

前几天发了一个特殊修理MF14的帖子（详见：http://www.crystalradio.cn/thread-708836-1-2.html ）。这里又用MF14型的表头替换MF10型表的表头，效果还不错。

MF10型表是一块比较经典的好表，它具有较高的灵敏度，很受坛友们的喜欢，但是其表头动圈线径较细，容易受潮霉断，现在修复起来比较困难。相对与之结构相同的MF14型表的表头损坏的就比较少，其动圈线径较粗，匝数少，精度比MF10型表高，游丝较硬，阻尼效果也比较好，并且MF14型表的社会拥有量远高于MF10型表。

因这两个表头的参数不同，不能直接替换，通过参考MF63表的放大电路，使MF14型的表头用在MF10型表上而成为可能。这样维修后的MF10表，灵敏度与原来相同，但精度有所提高，测量速度较快，阻尼效果也比原表好，唯一缺点就是要用电源。

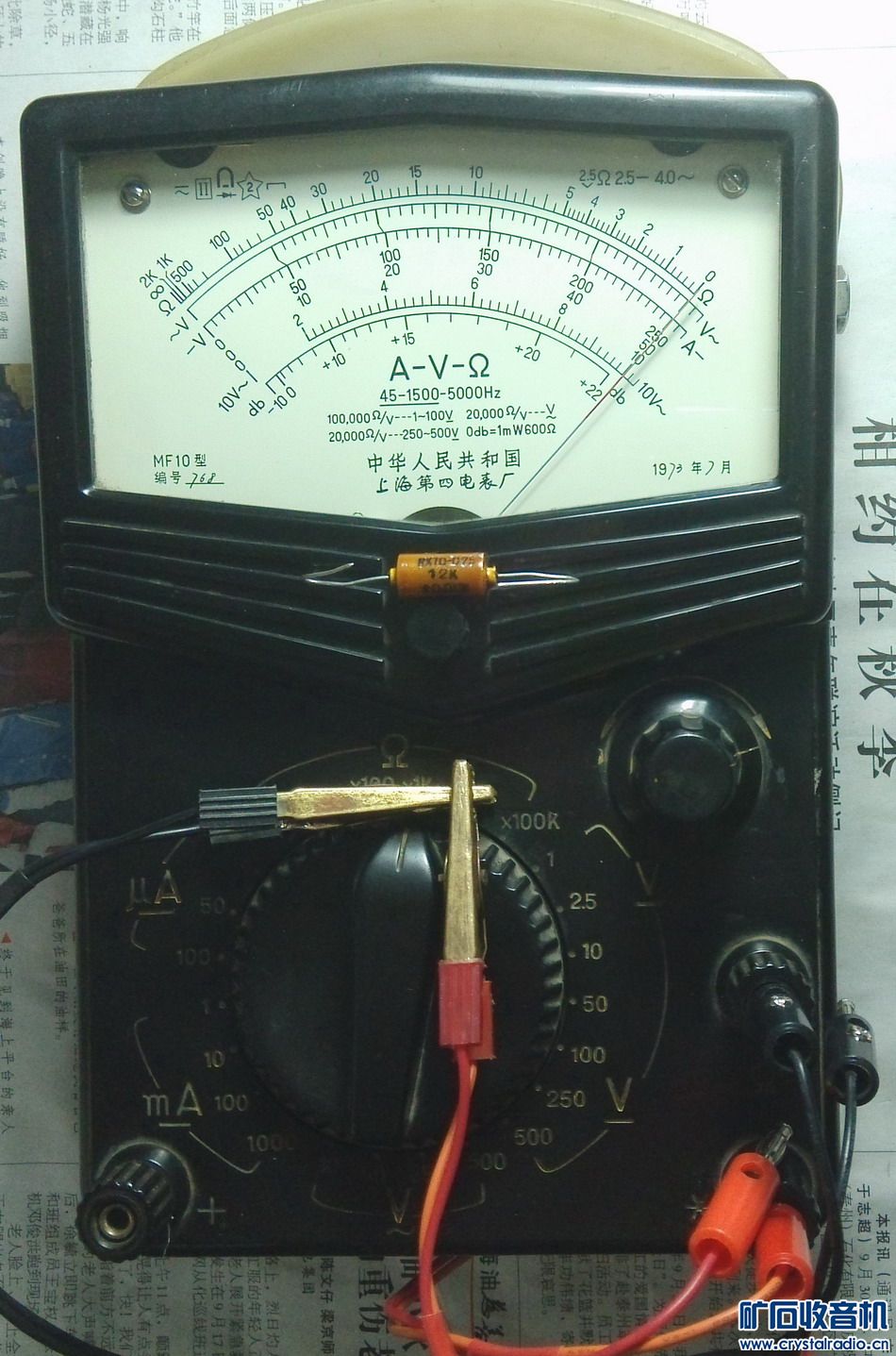

这是要替换的两块表，MF14表较新，功能正常；MF10表的动圈坏了，内部元件基本完好。

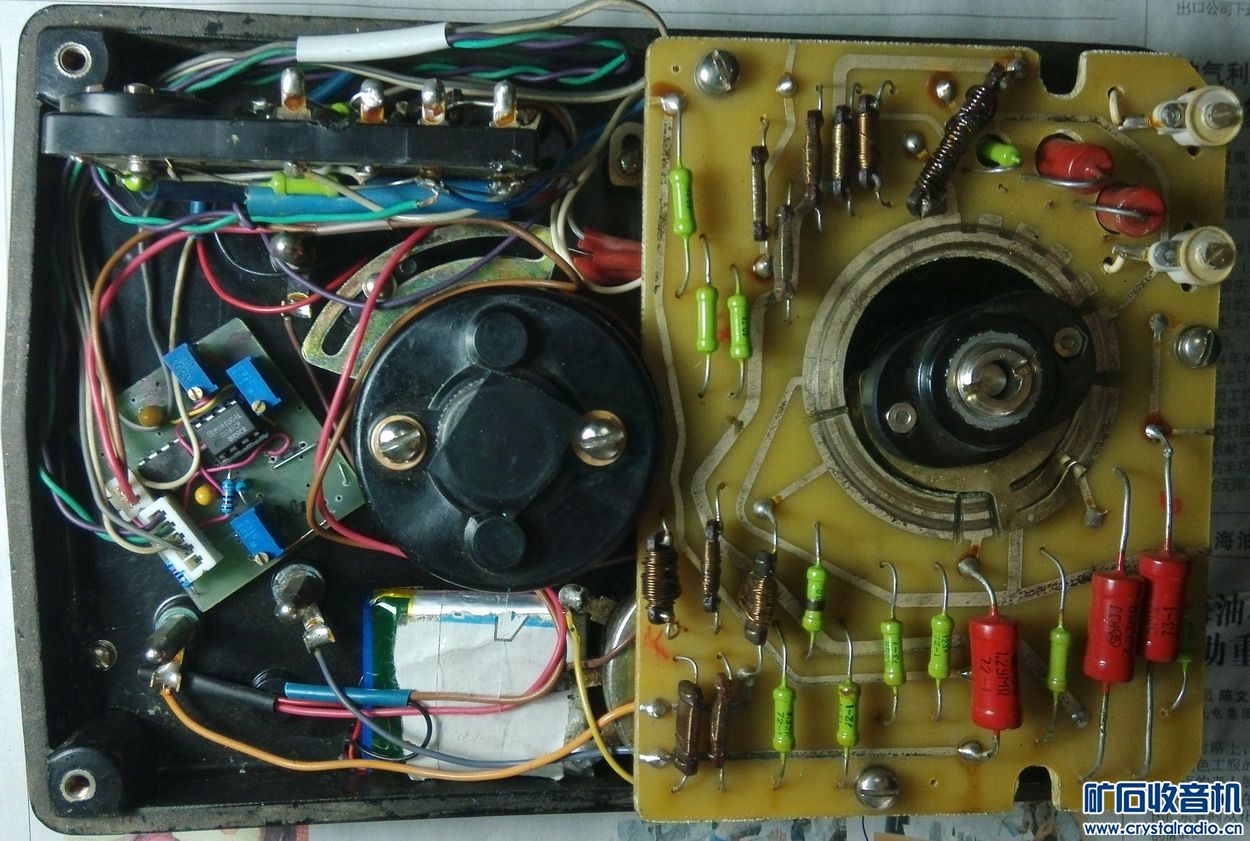

替换完后的MF10型表：

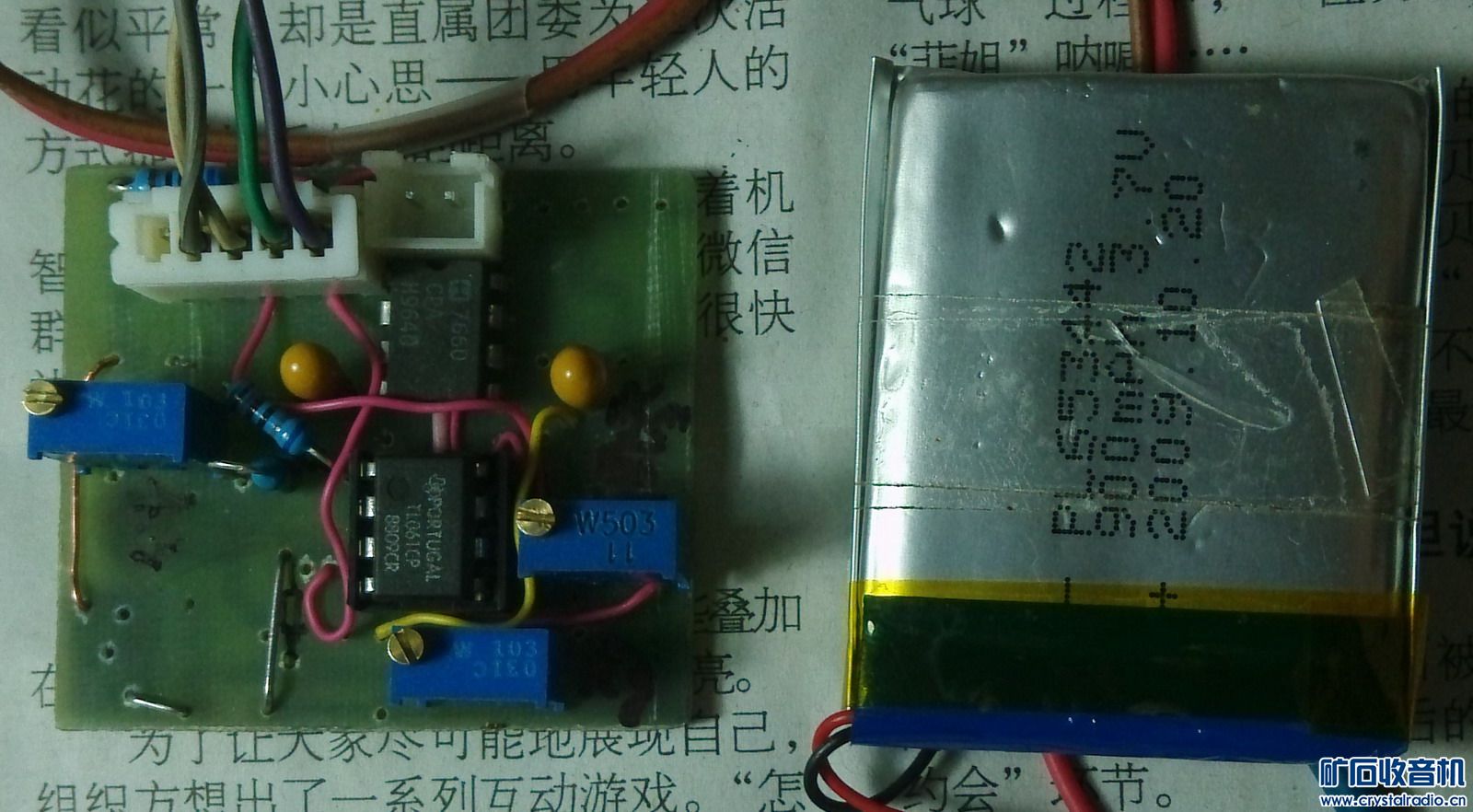

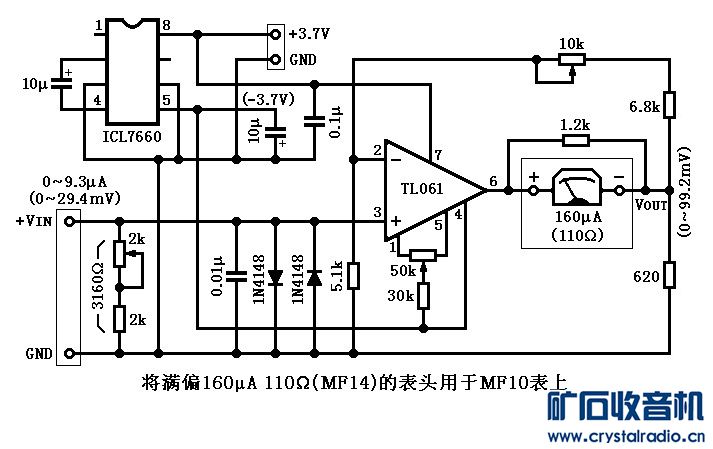

这是用到的放大电路，其中TL061可用CA3140直接替换，CA3140的耗电可能稍大一些，对电源电压也可能要稍高一点，经试验TL061即使在电源电压为2.6V时还可正常工作，当然用OP07也可以替换，但电路要改动一下。ICL7660用于产生负电压，其工作效率较高，达到了98%以上，这样用一块锂电就可以工作，用体积较小的锂电可直接将电池放在表里面。由于这个电路静态电流只有300多μA，而且锂电随处可得，就暂时未设电源开关。另外就不在表外面设置调零电位器了，事先调好后，随着电池电压的变化或环境影响，零点可能会有所漂移，但漂移都不会很大，可以通过表头上面的机械调零旋钮来加以校正。

下面是测试效果：

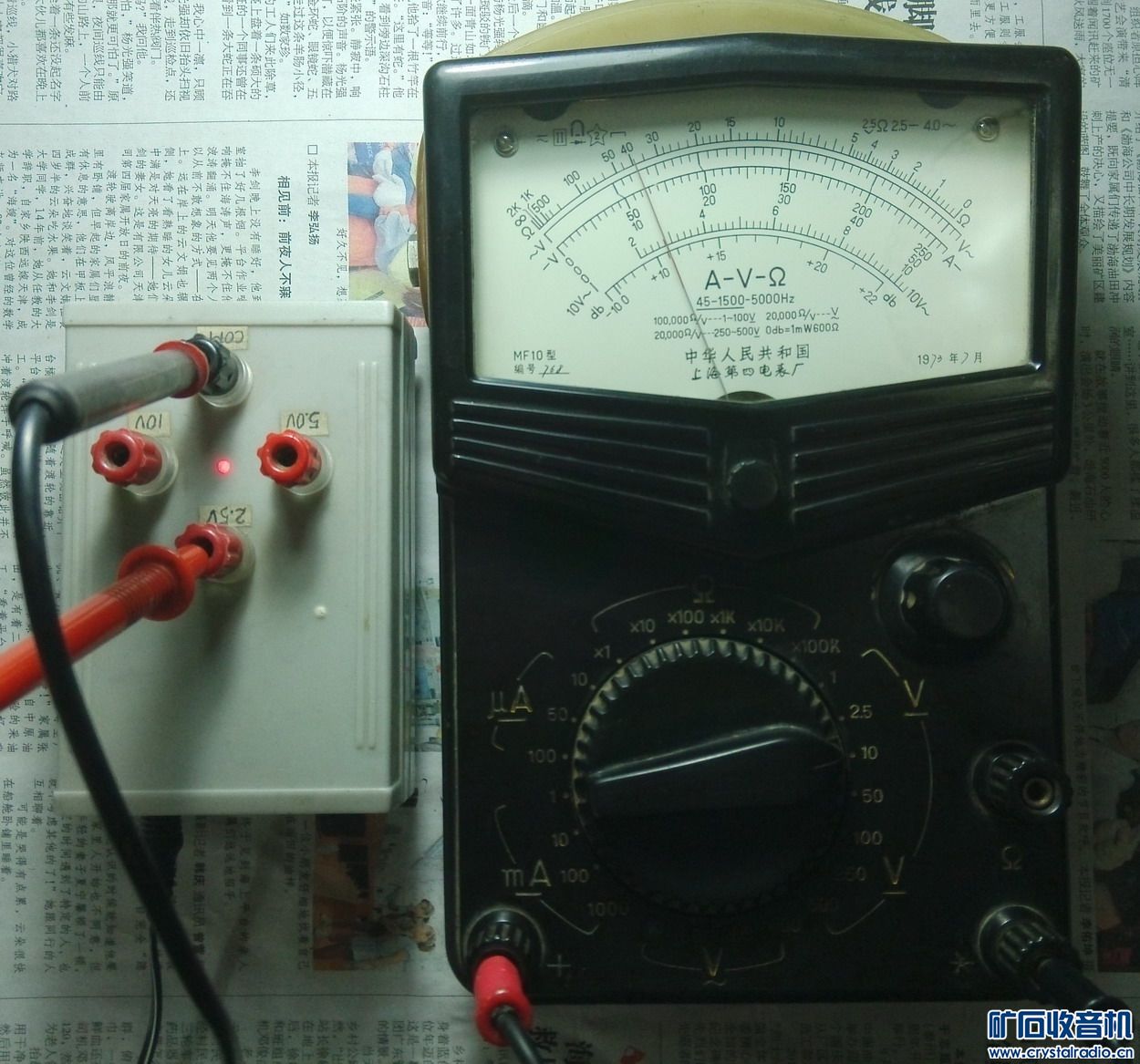

基准2.5V测试：

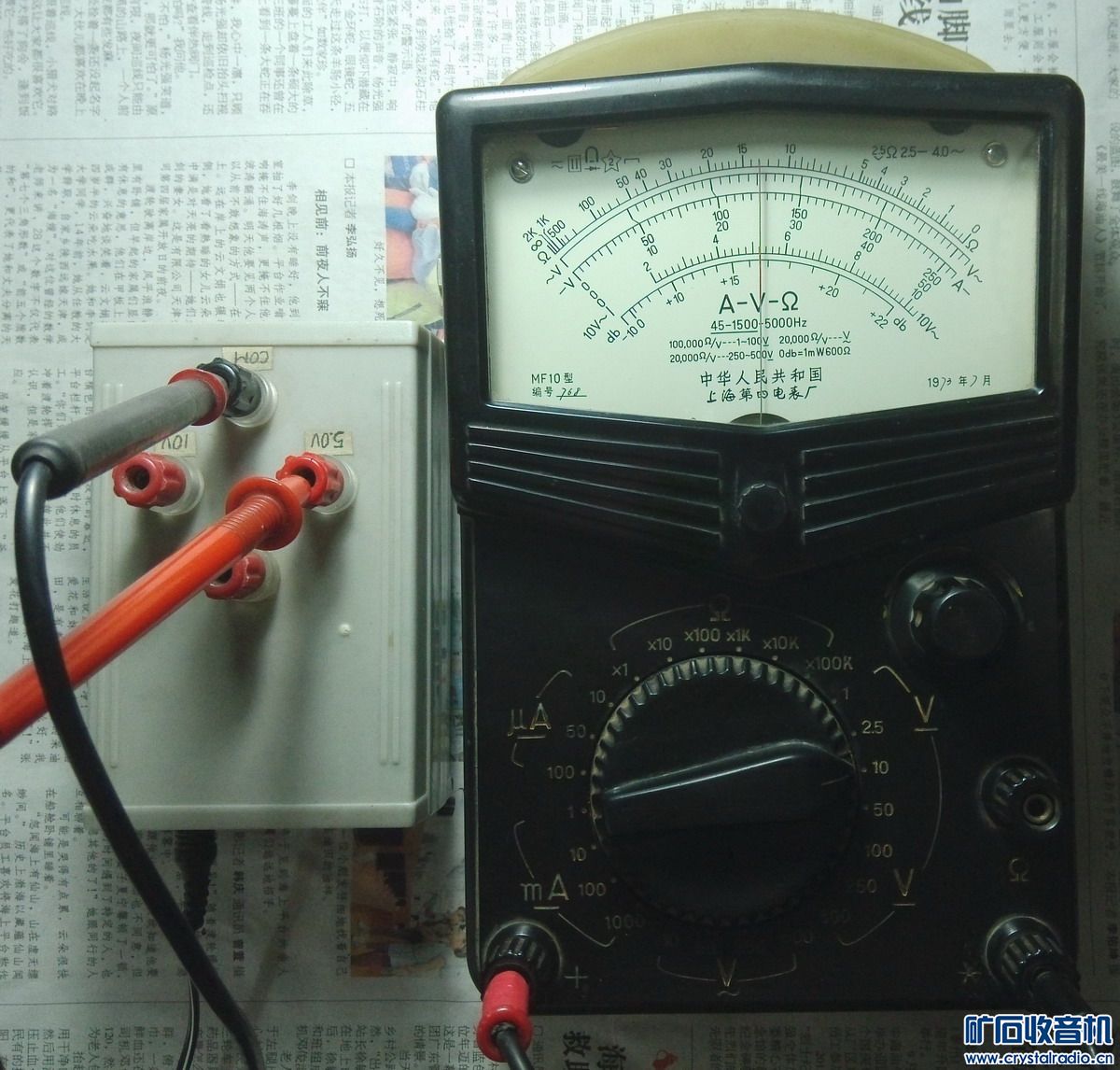

基准5V测试：


基准7.5V测试：


基准10V测试：


交流市电测量：

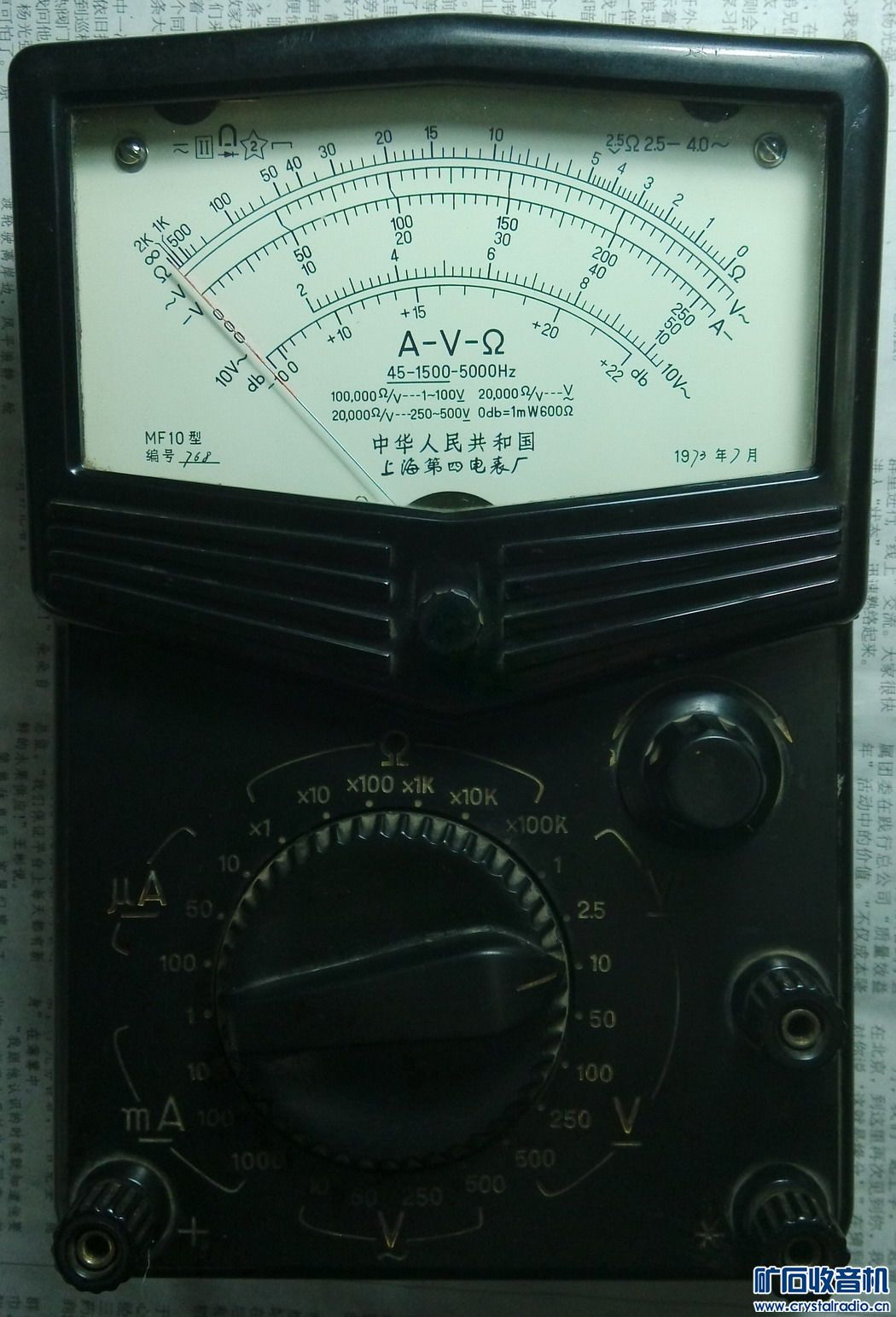

12k（0.01%精度）电阻测量：



上面的图片因在夜间用破手机照的，效果欠佳，请见谅。
总体来说，实验结果较为满意，作为一种另类的修理方法，用MF14型的表头修理MF10型表还是可行的，有需要修理MF10型表坛友不妨一试，欢迎大家提出宝贵建议加以改进。

通过这个实验，用MF35（或MF18、MF20等）的表头也能用在MF10型表上，但这样做，实在是大材小用，而将MF14型的表头用在MF35、MF18上还是可以的。

补充内容 (2015-6-15 15:31):
27楼用普通小表头（内磁电压表）实验，效果也不错。
35楼有洞洞板电路图。

liiqi

gaoyinfei 发表于 2016-5-20 20:42
真的很好，估计我弄有点困难吧，有一个mf6t,无表头，u101表头坏，还有500也是线圈坏，代替表头附近的电路元 ...

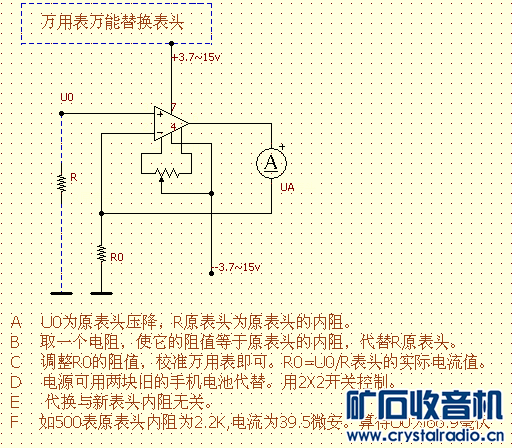

表头放大电路有下面两种形式可选用：
一、对于这种电路需要确定四个电阻的阻值，图中的Rg0、Rf1、Rf2、Rf3。

Rg0应该等于原表头的内阻，如500型，一般为2.2k，对于你所说的MF6T就为1.85k，实际选1.8k即可；
Rf1=Rg0，或者直接选取Rf1=2k~10k；
假设原表头的灵敏度（满度电流值）为Ig0，新表头的灵敏度为Ig，一般取Rf2上的满度压降值为原表头满度压降值的两倍左右，所以，Rf2=(2*Rg0*Ig0)/Ig；
确定了Rf2的值后，就可计算出Rf3的阻值：(Ig*Rf2*Rf1)/(Rf1+Rf3)=Ig0*Rg0，由此Rf3=[Ig*Rf2/(Ig0*Rg0)-1]*Rf1。

二、这个电路只需要确定两个电阻的阻值，图中的Rg0和Rf。

Rg0与第一种电路取值相同，等于原表头的内阻；
根据运放的工作原理，有：Ig*Rf=Ig0*Rg0，所以Rf=Rg0*Ig0/Ig。

第二种电路较第一种要简洁一些，当Rf的阻值较小时宜采用第一种电路。
