入门级泰克TBS1052B示波器

washu

JHXC 发表于 2015-4-15 12:24
价格上看，普源的确具有优势，买过一台普源1052E，正如你提及的，旋钮太操蛋，使用不长时间就操作失灵。
...

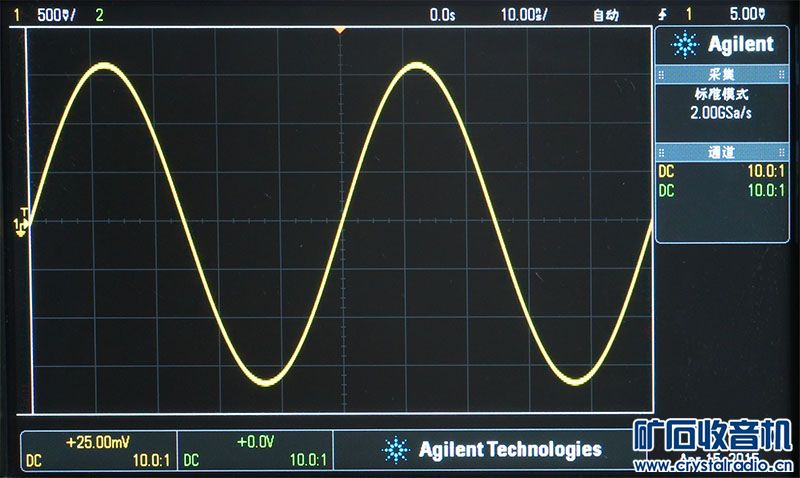

顺便说一下，即使是看正弦波其实有比较丰富辉度等级的示波器也是不一样的，正弦波在过零的附近段，在 Y 轴上变化的速度比较快，在接近峰谷段则变化比较小，因此如果用模拟示波器看，那么正弦波在峰谷部分会比较亮一点点，同时轨迹粗一点点，而在过零附近轨迹会细一些，辉度等级丰富的数字示波器可以模拟这个效果：

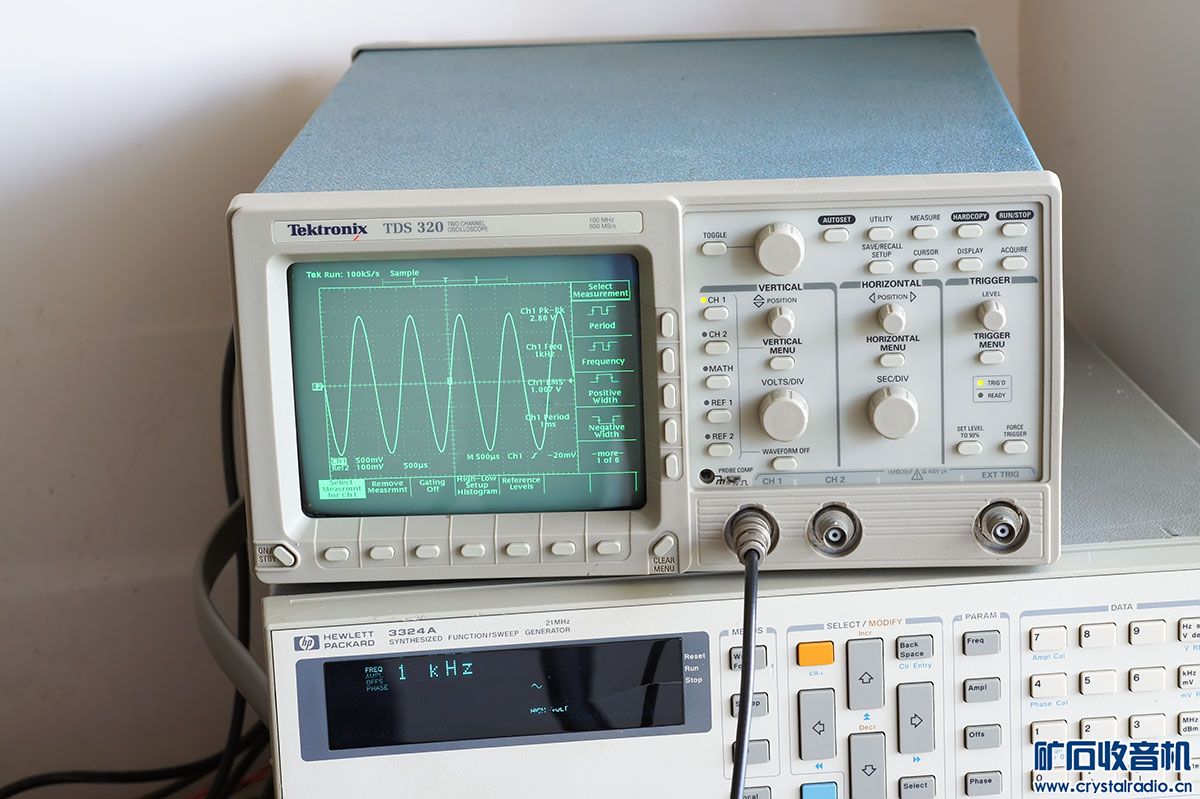

而我的老泰克 TDS320 不管在任何地方粗细都是一样的：







我的 SR8 已经挂了，没模拟示波器啦 你可以试试拍一个模拟示波器看正弦波的照片上来

washu

JHXC 发表于 2015-4-15 12:45
谢谢回复和解读！

用惯了模拟示波器，直到现在也不习惯数字示波器的波形观感。只可惜高端荧 ...

是的，我初看 TDS320 也是怪怪的 后来又过了很多年，我也是去年才咬牙上了屁眼公司的 2012（才买几天屁眼就宣布关门大吉改名死得公司 ），其实你现在就可以用相同价格体验数字荧光的效果 --- 1054Z 现在就是 2400 软妹的售价

我去年买 2012 时还没有 1054Z，当时最便宜的是 3000 软妹的 1074Z，一样具有 64 级辉度，但我对国产示波器的旋钮实在是有点怕了这是其一，其二是当时正好可以大概相当于官价 5 折的价格买到这台 2012，而屁眼公司不知道出于什么理由，X2000/X3000 系列示波器是全部在硬件上带信号源和逻辑分析仪（混合信号示波器）的，只是软件上屏蔽了，需要另外掏钱才能用，可人家老外早就破解出来啦   不用花钱就能用。

所以买屁眼的 2012 相当于直接就是带信号源和逻辑分析仪的混合信号示波器，而普源的 1074Z 是不带这些玩意的，如果硬件上带逻辑分析仪的混合信号示波器 MSO 1074Z 价格要贵一大截，基本上也和我买 2012 价格差不多了，我正好时不时玩一些单片机，混合信号示波器会很好用（一般的 LA 不带示波器，难以同时观察信号中的不良），价格差不多的话当然选屁眼公司的

JHXC

星海 发表于 2015-4-15 10:58
这个应该是新款泰克中国制造的示波器。不知性能如何？

但是看图片，好象示波器触发延时大约200pS左右。这 ...

刚才试验过了，不同的时基档位延迟时间是不同的，你说的那个图形是100兆周时的。

星海

JHXC 发表于 2015-4-15 13:21
刚才试验过了，不同的时基档位延迟时间是不同的，你说的那个图形是100兆周时的。

谢谢你的回复！

可能是这示波器还有小小的软件问题吧。

如果能确认这个问题，反馈一下。厂方应该很快就能升级解决这问题。

JHXC

washu 发表于 2015-4-15 12:45
顺便说一下，即使是看正弦波其实有比较丰富辉度等级的示波器也是不一样的，正弦波在过零的附近段，在 Y 轴 ...

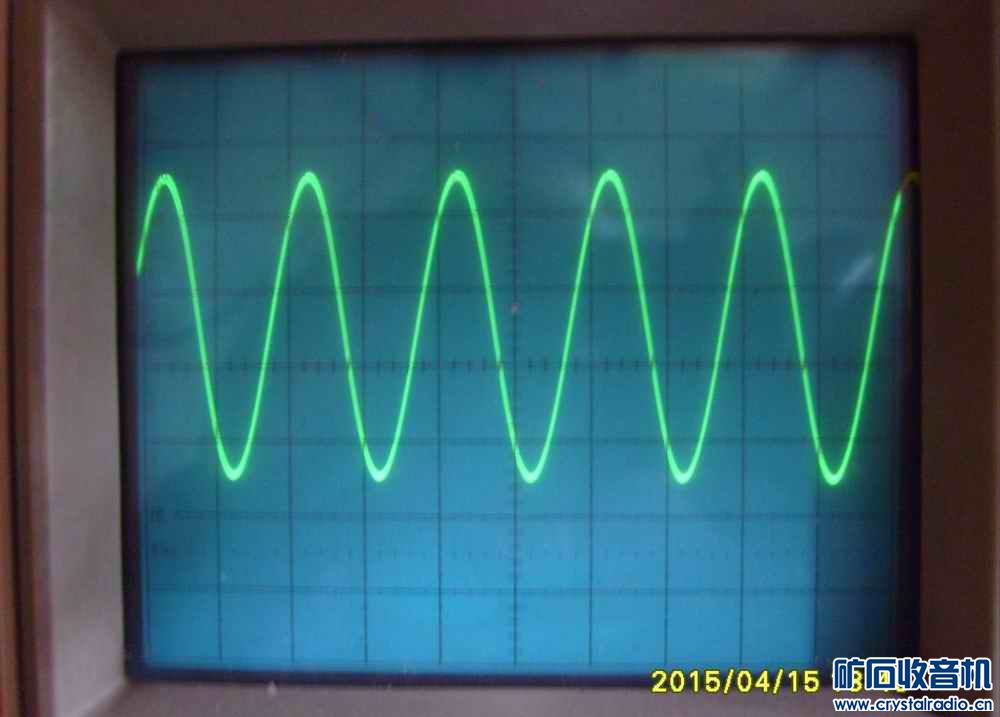

是你描述的那样。不过我拍摄的技术比你差老远，相机是低端的、再加上手抖。

我多年前买过一台全新SR8，三千多大洋吧，当时可是天价，要几年的工资吧！用了估计十多年示波管就老化了。现在的这些通用仪器十分便宜了，总体水平大大提高，只是人的追求太没有止境了！

不再买仪器了，不然老婆子唠叨的！

JHXC

星海 发表于 2015-4-15 13:23
谢谢你的回复！

可能是这示波器还有小小的软件问题吧。

谢谢你的建议！

hgjdwx

星海 发表于 2015-4-15 13:23
谢谢你的回复！

可能是这示波器还有小小的软件问题吧。

这个已经超频太多使用，还不能算BUG吧，如果测50M信号也有这个问题，那就不正常了

washu

JHXC 发表于 2015-4-15 13:45
是你描述的那样。不过我拍摄的技术比你差老远，相机是低端的、再加上手抖。

我多年前买过一台全新SR8， ...

几年工资，天哪 不过想想也不奇怪了，上个世纪 90 年代刚有数字荧光示波器那时候也是 n 万美刀级别天价，现在普源 2400 软妹的示波器就有 64 级辉度的数字荧光   这个主要得益于大规模集成电路制造工艺的进步，当年需要大量高性能处理器才能解决的问题，现在小小一片 FPGA 就搞定啦 当然其实还有一个就是得益于邓小平的改革开放，老百姓的收入普遍还是提高了，在满足吃穿度用之后能有余钱买一些有的没的玩意，昨天卸车的时候和货车司机聊天，人家去年也买了私家小车，虽然作为车队司机确实有上班远、需要机动之类需求，但毕竟也从侧面说明了如今普通工人也有买得起私家车的经济能力（收入高了，车便宜了），记得读初中的时候政治课上说美国普通工人也开车上下班，我们都感到不可思议，如今我们也一样啦

不过入门级数字示波器只有 64 级辉度（6bit），256 级辉度（8bit）要再高几个档次才有，不知道是厂家故意区分档次还是技术和成本问题，这个电脑显示器其实也是一样的，几百块钱到千余的显示器通常都是 6bit 面板的，依靠一种抖动算法模拟 8bit 显示效果，但和真 8bit 还是有差距，而好一些的显示器是 8bit 面板的，其中一些又通过抖动实现 10bit 效果，但比真 10bit 据说也有差距（我没见过真 10bit）。

不过普源在内一些国产牌子已经在相当于 DSOX 2000 示波器价格的示波器上实现了 256 级辉度，这个也类似于电脑显示器，比较山寨的牌子，一千多两三千也有真 8bit 面板的，但 Dell 之类中端品牌差不多也要贵一个阶梯才有给你，高端就不必说了。

btw. 要想拍照效果好，低 ISO + 2 秒延迟曝光 + 三脚架不可少 我平时用的相机是索尼的奶昔（5 年前买的了），其实是很低端的卡片机来的，基本上现在淘一个几百块钱的 10 年前的单反相机，除了像素可能少一点，别的都比我那个破奶昔好很多，奶昔胜在小巧了。

老落后

lxl2251 发表于 2015-4-13 21:29
好玩意，只有我等屌丝才用普源啊

谦虚了！

太阳1

好东西，用的感觉就是爽

tjsheep

washu 发表于 2015-4-15 12:34
我在隔壁收了一台很便宜的 UT2025 当炮灰示波器，放在工作台上用，旋钮都拆下来洗过两次了，现在又不灵+乱 ...

说到底还是成本，
tek这样的，哪怕入门示波器，也会去找个大供应商谈个好价格，拿到质量靠谱的旋变，
但是国产的就没有这样的议价能力了
我拆了lecroy的旋变，清一色都是日本进口的。
这么多年，里面的白色润滑脂依旧存在，而且还是白色的。

tjsheep

washu 发表于 2015-4-15 12:45
顺便说一下，即使是看正弦波其实有比较丰富辉度等级的示波器也是不一样的，正弦波在过零的附近段，在 Y 轴 ...

图上可见，tek的显示比较粗糙，agilent的不带荧光效果
lecroy的不开模拟荧光和普通的数字示波器一样，开了以后效果还是很不错的。

mibocean

washu 发表于 2015-4-15 14:50
几年工资，天哪  不过想想也不奇怪了，上个世纪 90 年代刚有数字荧光示波器那时候也是 n 万美刀 ...

资料上介绍数字荧光使用了并行处理而不同于以往DSO的串行数据处理，所以可以实现高的波形捕获率。高波形捕获才是荧光示波器的优势吧
以往DSO的参数里好像没有提到过波形捕获率这个指标，但是据说是能达到几十到几千个波形每秒？
普源1000z的参数里说是3W次每秒。可是又有资料说实现高波形捕获率往往要牺牲存储深度，安捷伦说他的xxx系列（特别高端系列）可以同时达到高捕获率和超大的存储深度，不知国产机器这两者是否可以同时实现

mibocean

星海 发表于 2015-4-14 22:11
从楼主这张测量图片放大来看，好象这示波器触发延迟大约200pS左右。不知是不是这样？  请高手指教一下。 ...

可能是触发耦合设置的不同

1613635284

好机器  羡慕
