★Radiocom新作★用电视高频头+车机高频头,精心打造0-30MHz短波四次变频,宽频接收机——技术篇

写在2015.春

历经冬的沉淀,迎来春暖花开,我的业余无线电生涯向前迈进,步入第三十个年头。
矿坛那句经典格言正是这段历程的写照,

专注于收音机的制作、精准于电路设计、创造出极致的作品”。

自幼偏爱无线电,喜欢广播、音乐、绘画,更钟情于收音机的制作。自从九十年代,用电视高频头+车机高频头成功制作了FM宽频接收机后,滋生出对“高频头们”特有的情愫,又萌生了用“电视高频头和车机高频头”制作短波宽频接收机的想法......

如今多年的夙愿实现了,2015年.春,精心打造一台“电视高频头0-30MHz短波四次变频接收机”,纪念即将停播的“模拟广播”,致那终将逝去的“短波时代”。


《★Radiocom新作★用电视高频头+车机高频头,精心打造0-30MHz短波四次变频,宽频接收机》

—技术篇

这是一部迟来的收音机,因他错过了短波广播最辉煌的年代;

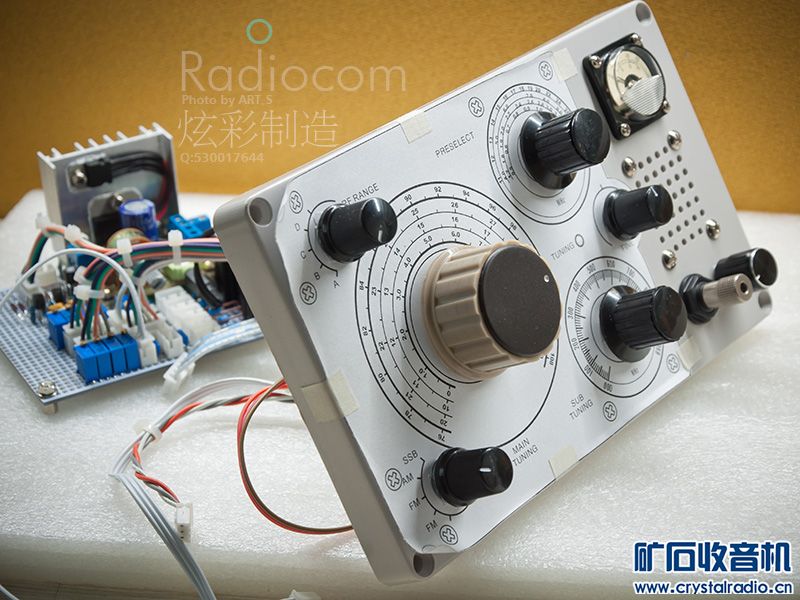

这是一款简约的收音机,模块化设计,一块万用表完成全部调试;
这是一台神奇的收音机,性能优异,接收效果堪比专业短波机!

开源分享,让更多爱好者体验DIY的乐趣,"Follow me"自制一台短波机,实现聆听世界的梦想!

★Radiocom 炫彩制造,矿坛首发,转载请注明哦!


创作灵感

收音机是艺术品,涵盖无线电、声学、美学等多门类学科。

这款短波四次变频接收机的电路设计,灵感源自两台著名的短波接收机。由柯林斯(Collins)公司在上个世纪五十年代设计制造的R-390A电子管接收机;和八重洲(YAESU)公司七十年代出品,基于Wadley loop架构的FRG-7晶体管接收机。他们分别代表了电子管与晶体管时代的顶级设计,这让我从中汲取了很多的养分。


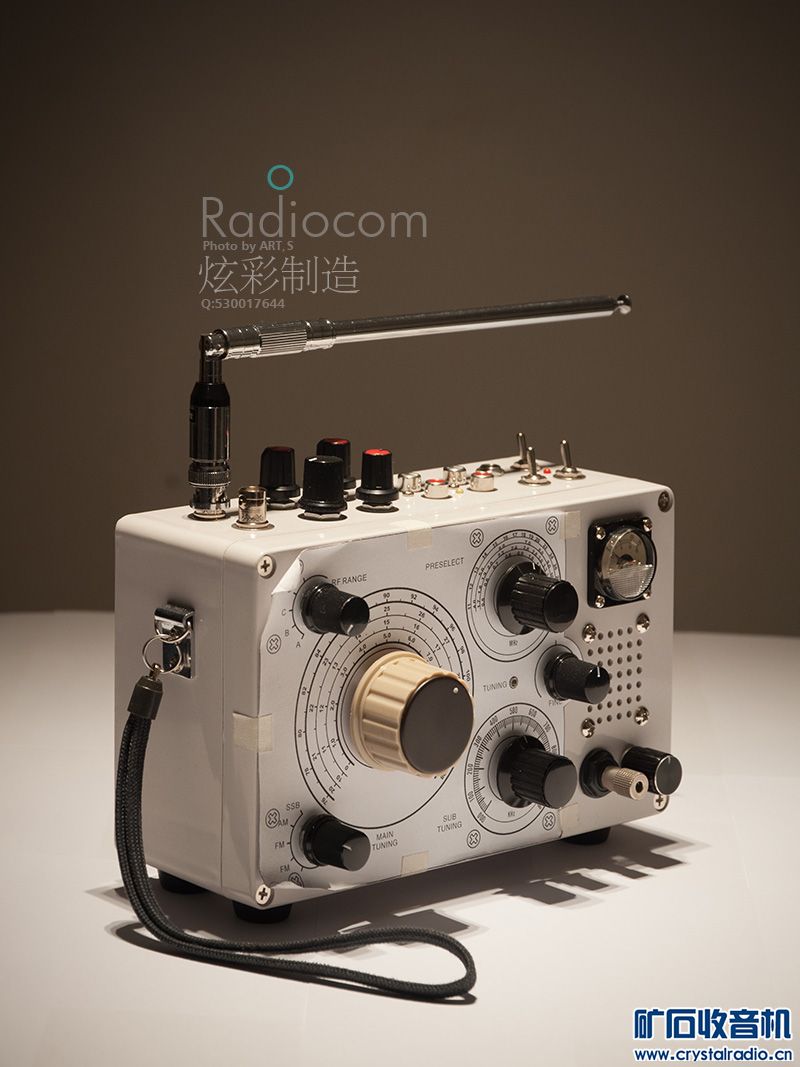

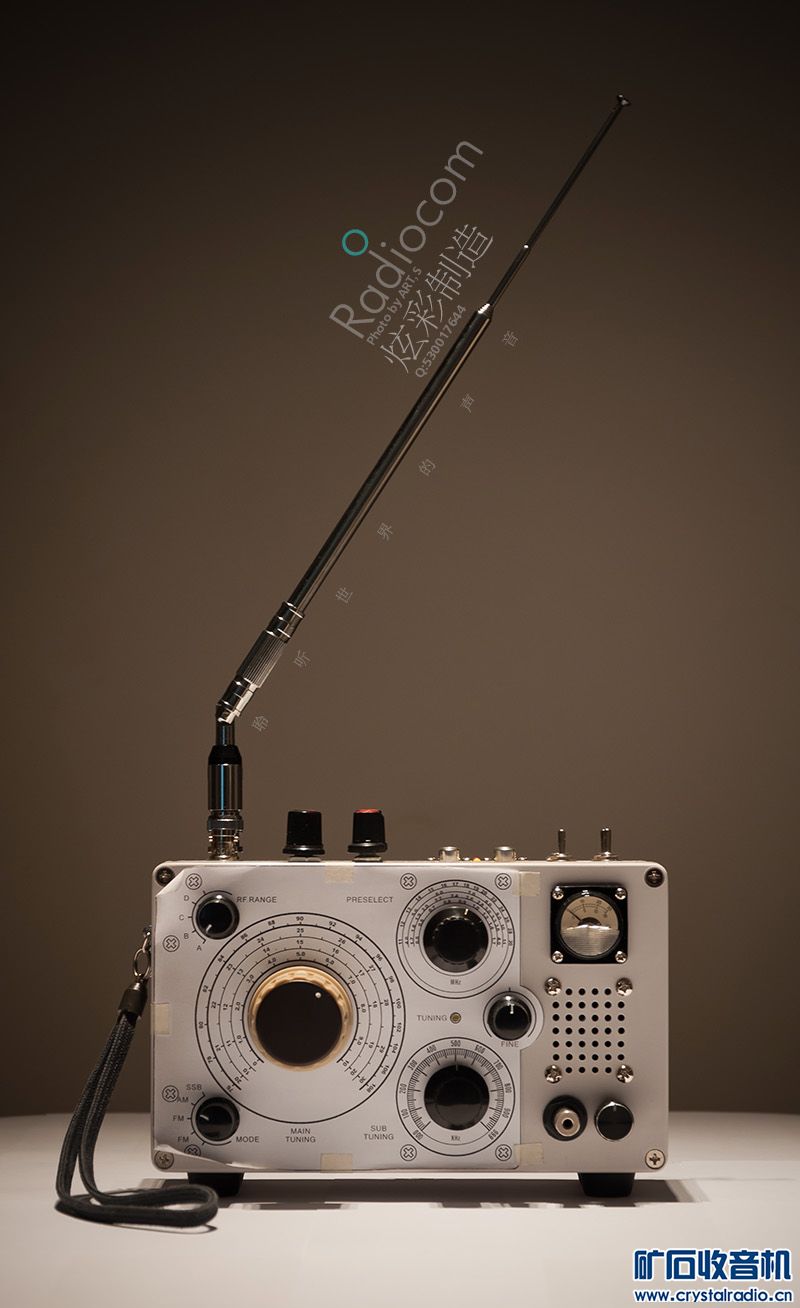

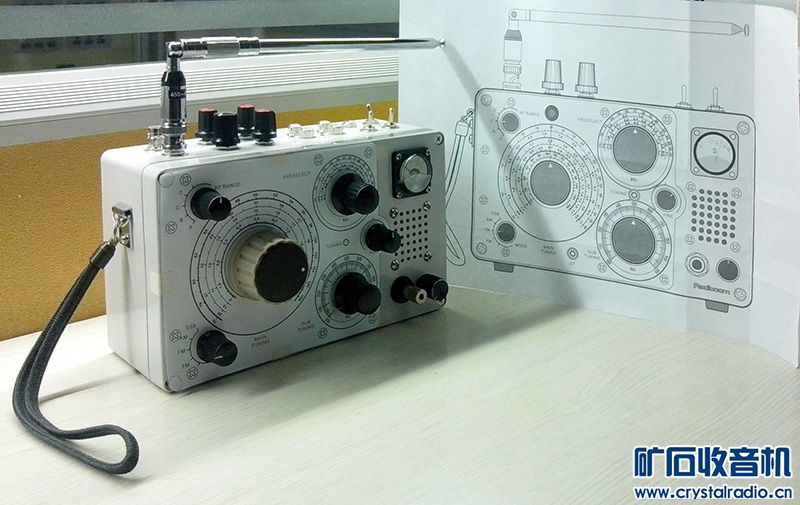

外观设计,融入了早期无线电设备的零部件造形元素,复古的频率度盘、表头、旋钮,还有外壳上闪闪发光的螺钉,金属构件等,它们都是具有时代特征的元素。色彩方面以机箱的暖白色为主色调,搭配黑色和深浅咖啡色的旋钮,再点缀一点儿红,顿时活跃起来。使同色系的色彩搭配层次丰富,不至沉闷而死,整体表现温馨典雅。


各功能元素在分布上首先考虑人体工程学,便于把持、操控调整。其次沿用美学中的对比手法来增加设备的美感,旋钮有大有小,插座有高有低,排列有疏有密,错落有致,形成美学中的疏密留白关系。个别旋钮被刻意安放在黄金分割线上,外观自然就美了起来。



一、整机性能

频率范围:
100KHz–30.000 MHz (AM)
88.0MHz–108.0 MHz (FM)

工作模式:
上边带(USB),下边带(LSB),等福报(CW),频移键控(FSK),双边带调幅(AM),宽带调频(WFM)

天线接口:
BNC (50Ω for HF)
BNC (50Ω for VHF)

天线阻抗:
50Ω不平衡
200Ω平衡(4:1巴伦阻抗变换)

工作温度范围:
0℃ to +50℃

频率漂移:
小于±1.0KHz (at 25℃) 预热(30 minutes)

频率步进:
连续调谐

电源电压:
13V(AC)/18V(DC)

工作电流:
350mA(AM/SSB)
230mA(FM)

尺寸:
200(W)×120(H)×75(D) mm

重量:
2kg

接收系统:
四次变频超外差电路(AM/SSB)
单次变频超外差电路(FM)

中频:
HF
第一中频1st: 50.0-80.0 MHz
第二中频2nd: 38.3-39.3 MHz
第三中频3rd: 0.7-1.7 MHz
第四中频4th: 450 kHz
VHF
第一中频1st: 10.7MHz

灵敏度:
0.100-1.799MHz  4μV (AM)
1.800-29.999MHz 1.0μV (AM,SSB,CW)
88.0-108.0MHz  1.4μV (WFM)

SSB,AM BW=6.0kHz at 10dB S/N,
WFM BW=180kHz at 12dB SINAD

选择性:
SSB (BW=6kHz)        高于6.0kHz/-3dB, 低于18.0kHz/-60dB
AM  (BW=6kHz)        高于6.0kHz/-3dB, 低于18.0kHz/-60dB
WFM (BW=180kHz) 高于150kHz/-6dB, 低于360kHz/-40dB

镜像抑制:
高于45dB

音频输出功率:
4Ω负载上失真1%时,不小于5W

音频输出阻抗:
4-8Ω

二、电路框架

但凡专业的短波设备,电路的复杂程度让人咋舌,作为业余爱好者在没有仪器和技术条件下很难仿制成功,如何造出一台简约不简单的短波设备,着实让我苦恼了一阵子。最终还是沿袭模块化的设计风格,采用质优价廉的电视高频头+车机高频头方案,不但结构紧凑还免去了调试高频通道的麻烦,通过巧妙的变频,达到了专业短波接收机的效果。


三、原理概述

电视高频头和车机高频头均为成熟的产品,有着非凡的表现,但接收频率都不在短波范围内,变频是衔接他们的唯一手段。

天线信号经RF.Preselect(高频预选、高放)及0-30MHz切比雪夫低LPF通滤波器后,在SBL-1二极管平衡混频器中与来自有源晶振的50MHz信号混频,将0-30MHz中短波频谱上移,得到50-80MHz一中频基带信号,50-80MHz恰巧落在电视高频头L段接收频率低端,高频头使用0-8V的调谐电压就能覆盖,而不必使用33V升压电路,且该段频率不受FM广播干扰相对安静。

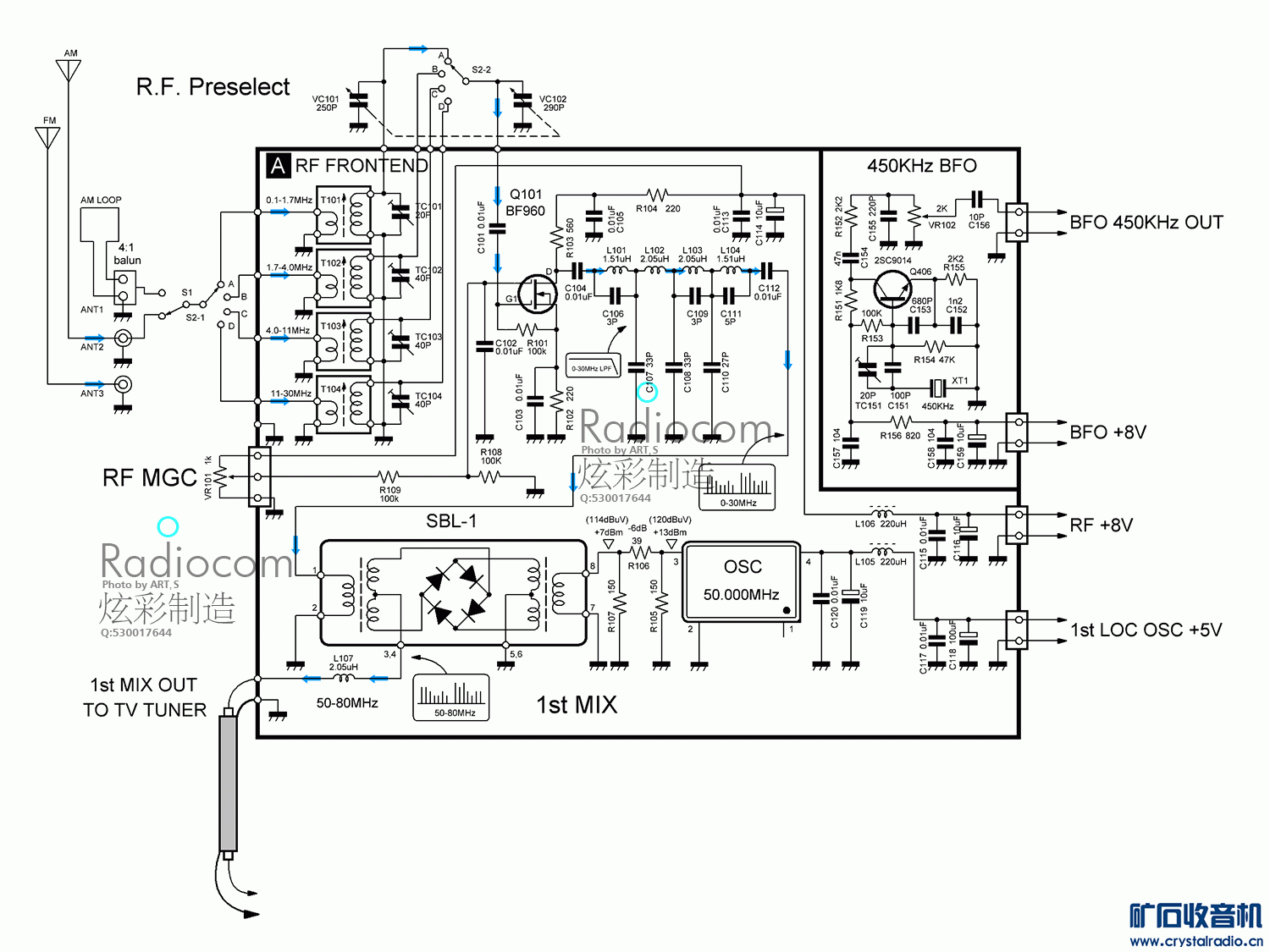

电视高频头0-30MHz短波全频段四次变频接收机原理图s RF_Frontend.gif

50-80MHz一中频基带信号,在电视高频头中选频放大、二次变频,声表面滤波输出38.3-39.3MHz带宽1MHz的二中频信号,再次送入SBL-1二极管平衡混频器,与40MHz本振混频输出0.7-1.7MHz三中频信号,至此0-30MHz的短波信号已经分段转换成,车机高频头能接收到的0.7-1.7MHz中波信号。
电视高频头0-30MHz短波全频段四次变频接收机原理图s 2nd MIX and 3rd MIX board.gif

后续电路是大家熟悉的一套完整的中波收音机电路,450KHz在这里统称为第四次变频,BFO信号从450KHz滤波器注入,检波输出的音频信号,流入NE5532提升20dB电平后兵分两路,一路LINE OUT输出,一路送入音频功放推动扬声器和耳机。
电视高频头0-30MHz短波全频段四次变频接收机原理图s AM_FM RADIO BOARD.gif

这套四次变频接收机方案的表现究竟如何呢?还是先听听录音吧,手机录制略有失真,实际收听效果可用“震撼”二字来形容。

四次变频短波接收机 2015-02-07 18-33-29 短波49公尺国际米段扫描
四次变频短波接收机 2015-02-07 18-36-24 短波41公尺国际米段扫描
四次变频短波接收机 2015-02-07 18-40-30 短波31公尺国际米段扫描

下图是电源、调谐、波段转换、功能切换电路的汇总,画在一起思路更清晰。
电视高频头0-30MHz短波全频段四次变频接收机原理图s POWER BOARD.gif

四、聊聊单边带

细心的朋友会发现Frontend电路图中有一个叫做“BFO”的电路,那位说对了“BFO”是拍频振荡器的意思,单边带接收的重要单元。
电视高频头0-30MHz短波全频段四次变频接收机原理图s 450KHz BFO.gif
什么是单边带呢?单边带英文缩写SSB,全称 single sideband,在无线信号传输或发射过程中只保留了调幅波的上边带(USB)或下边带(LSB)频谱称为单边带信号。国际协议规定,短波通信必须使用单边带调幅方式(SSB),只有短波广播节目可以使用双边带调幅方式即AM广播。因此,国内外使用的短波电台都是单边带电台。

单边带信号在发射前,已将调幅波中的载波和一半的边带频谱去除以节约频带和发射功率,AM检波方式不能解调单边带。需在检波前还原一个载波频率成分,与SSB信号同时送入检波电路混频,才能解调出音频信号。本机使用最经济的载波还原方式,直接从450KHz中频滤波器输入端注入拍频信号,BFO输出幅度可调,信号强则强,信号弱则弱,这样就不会影响AGC电路。收到SSB信号后适当调整BFO的幅度使检出的声音刚好不失真,FINE旋钮微调接收频率能让语音清晰可懂。

继续听录音,感受一下单边带的魅力,听听火腿们在聊什么?好就点个赞吧!

四次变频短波接收机 2015-02-10 18-10-28 SSB单边带HAM呼叫
四次变频短波接收机 2015-02-07 18-01-55 SSB单边带HAM通联(中国)
四次变频短波接收机 2015-02-07 18-11-50 SSB单边带HAM通联(日本)
四次变频短波接收机 2015-02-12 17-17-37 SSB单边带通联与SSTV慢扫描电视
四次变频短波接收机 2015-02-08 18-24-34 CW等福报
四次变频短波接收机 2015-02-07 18-15-30 CW等福报CQ CQ CQ
四次变频短波接收机 2015-02-11 18-39-02 HF-FAX短波气象传真
四次变频短波接收机 2015-02-12 17-41-41 RTTY无线电传

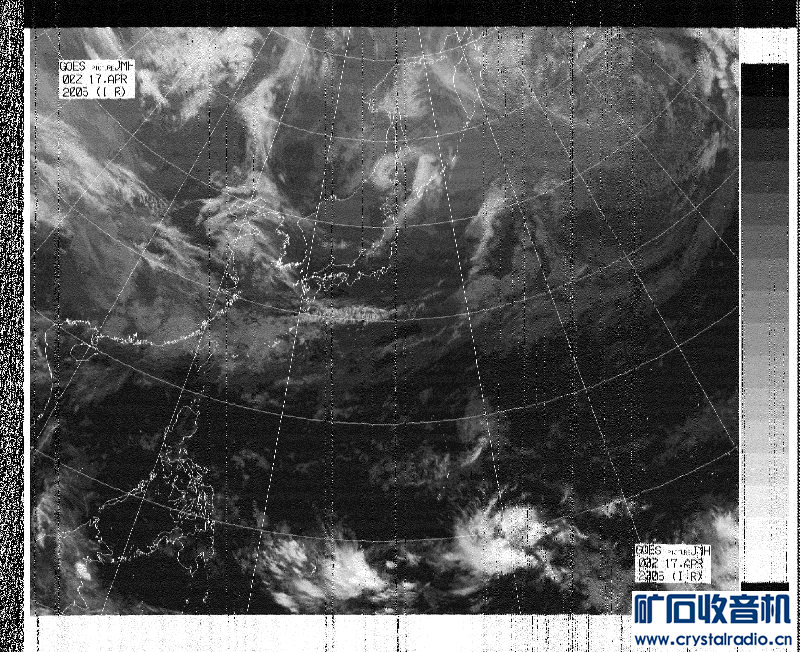

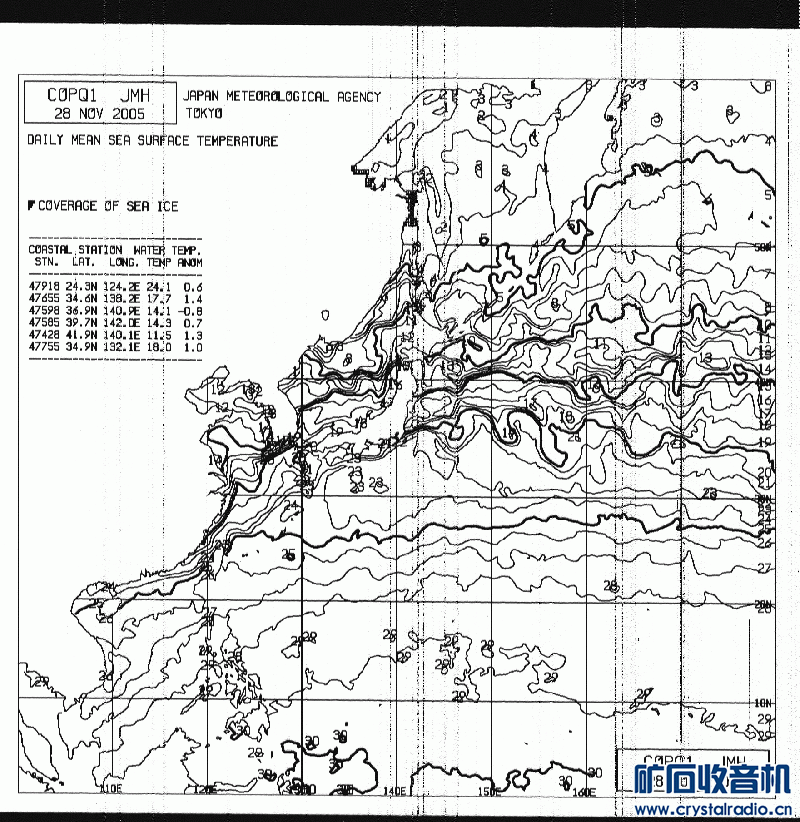

单边带通信内容多样,不仅仅局限在语音和电报通信,还有好多有趣的信号,需要借助软件才能还原。下图是2005年用ICOM IC-M700TY接收录制的日本JHM发布的HF-FAX气象传真图片,使用Mscan Meteo Pro软件。

FAX 050417 星期日 0927.png

FAX 051129 星期二 1136.gif

FAX 051129 星期二 1113.gif

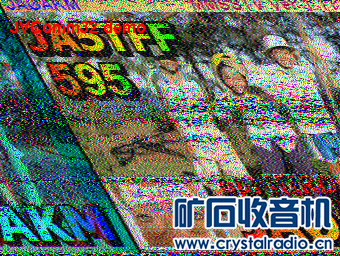

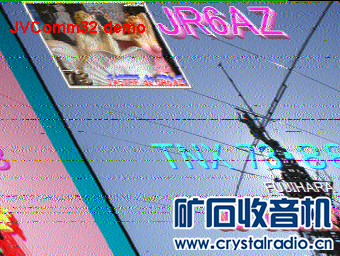

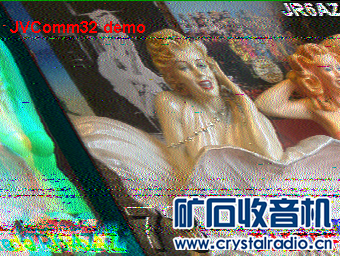

下面这几张图是2005年用ICOM IC-M700TY接收录制的,日本火腿传输的SSTV慢扫描电视图像,使用Jvcomm32软件。

20051129 0155 Scottie 1.PNG

20051129 0157 Scottie 1.PNG

20051129 0203 Scottie 1.PNG

20051129 0153 Scottie 1.PNG


五、精心制造

经过一个多月的纸上谈兵,反复推敲了这款电路的可行性,该付诸实践了,精心制作,细节决定成败!

主要零部件:

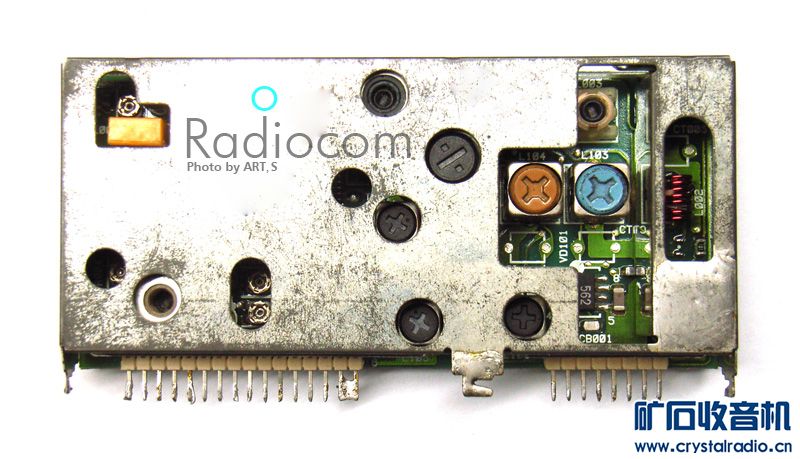

1、电视高频头,在这里没有特殊要求,任何一款只要L段好用,有一定增益的就可以,因为他只接收50-80MHz的信号,H段和U段不用。我选的是以前做FM宽频机时的增补频道高频头TDQ-3B6,基于TDA5736方案,灵敏度高,有23dB增益。

2、车机高频头,也无特殊要求,随便一款电调中波头(电调中波收音机板)都可以,这里用的是阿尔派车机高频头,基于LA1888方案,功能多音质好噪音低,还有近55dB的AGC控制范围,接收短波还真需要强大的动态控制,这样短波台听起来个个都像本地台。


3、二极管平衡混频器,他算是本机的关键部件了,选用了一款MCL的SBL-1型混频器,带宽0.5-500MHz,这东西可真TMD贵,有兴趣的朋友不妨自制,甚至改用NE602替换,不过NE602恐怕噪音和动态指标不敌二极管混频器哦。


4、有源晶振,是个好东西,通电后直接输出方波振荡信号,强度达到120dBuV(+13dBm)以上,能完美驱动LO电平在+7dBm的二极管平衡混频器,我把有源晶振用做本机振荡不知算不算首创呢,查了很多资料好像没人这么做,估计是怕谐波干扰吧。

5、声表面滤波器,一个让人头疼的器件,在制作FM宽频机的帖子里提到过,那时可以省略,在这里必须要用,因它决定着三次变频的镜像抑制比。本机需要38.3-39.3MHz带宽1MHz的声表面,市面上根本找不到,无奈的情况下找到一只标称频率38.9MHz的电视声表面(F5316、K2955、L38.9),仔细研读它的幅频特性曲线,发现39.3MHz已经处在曲线边沿的-10dB衰减点上,而40.7-41.7MHz以上的镜像频率在-45dB以下,好在解决了镜像抑制问题,算是打了个擦边球吧。对于39.3MHz的-10dB衰减,后级的AGC增益控制完全弥补了,实际收听并没什么影响。

6、电位器,这里重点指主、副调谐的两只电位器质量要好,滑片稍有接触不良,调谐频率便跟着抖动,我就图便宜选了一款杂牌的RV24YN型电位器,外观做工挺漂亮,但偶尔会出现抖动,先凑合用着,等淘到TOCOS的再替换之。

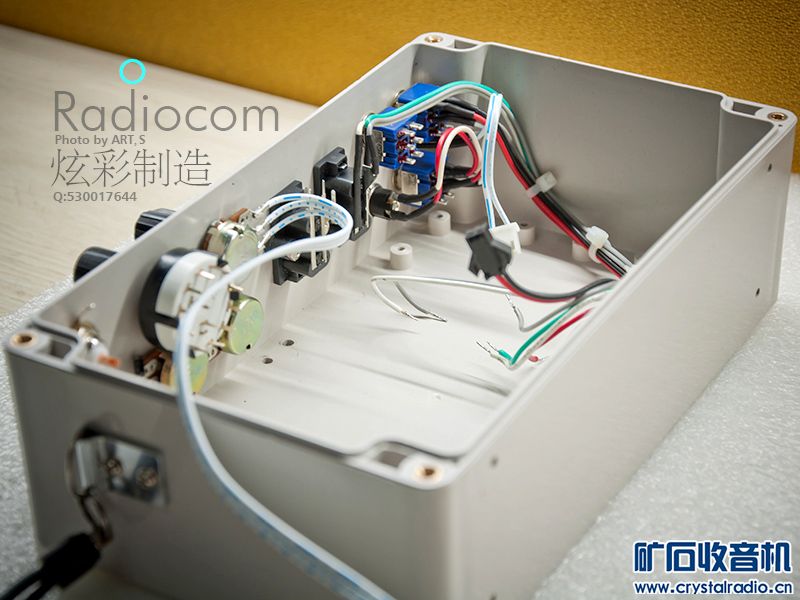

7、机箱,选用200*120*75mm防水盒一枚,天下防水盒本来是一家,但国产的要缩水2mm,他可不是为了什么吉祥数字,就为了注塑时省那么点儿工程塑料。

组装单元板:

按功能划分,把元件装在不同的单元板上各自为营,先易后难,从直流到音频、最后到高频板的顺序逐一完成焊接,这样能够保持思路清晰,焊一块调一块随时可以发现纠正问题。

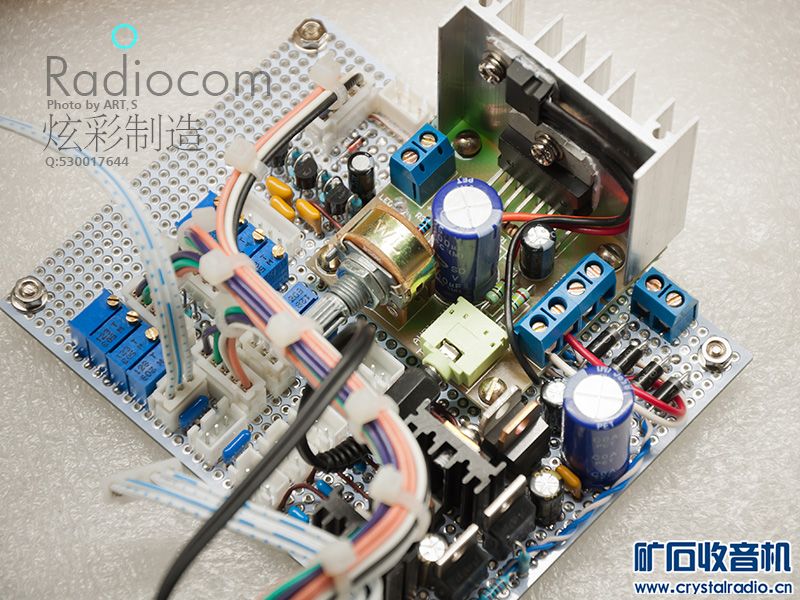

电源是基础,用料比较扎实。音频功放也安排在电源板上,靠近电源滤波电容,最大程度的退耦合,有助于提升音质防止自激。

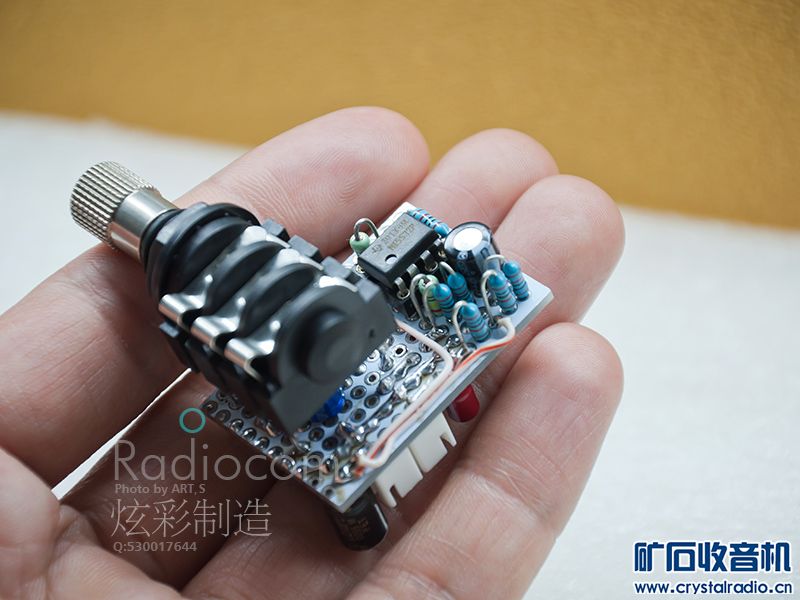

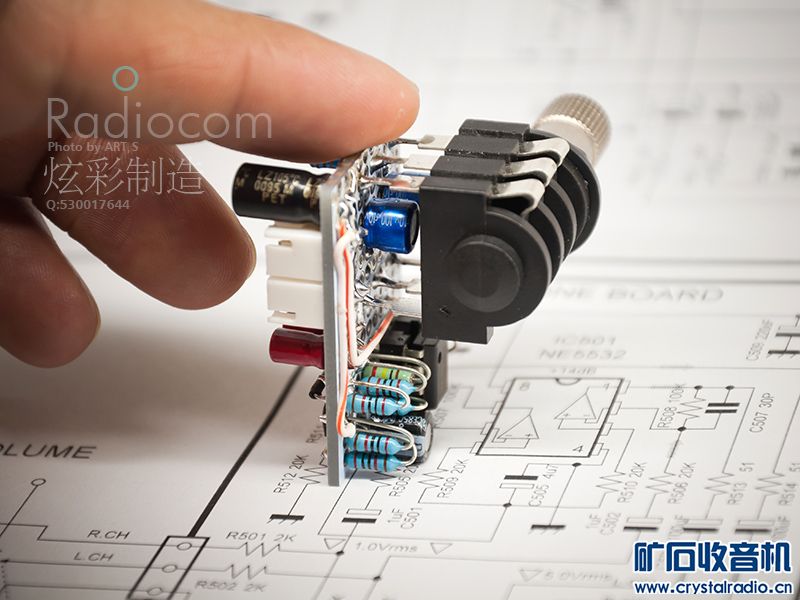

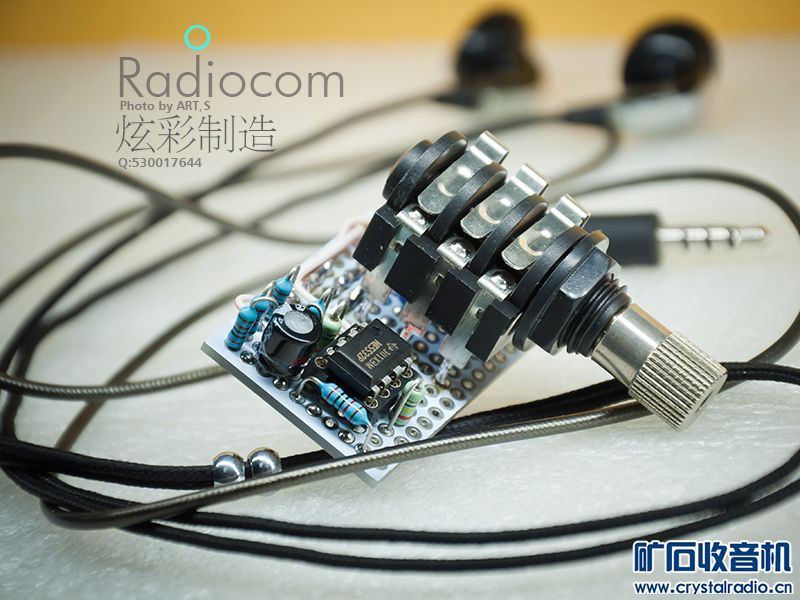

功放是TDA7297方案,BTL桥接功率强劲,小喇叭推得震天响。耳机输出接成OTL形式,那么问题来了,噪音太大超乎我的想象,怎么办?方案都定了没法儿改了,对着机器相了半天面,发现耳机插座那儿还有点儿空间,又经过半天的折腾,一个号称世界上最小的耳放横空出世!


他真的很小啊,我都爱不释手了。

装到前面板上一点儿都不占地方,庆幸啊,不然真不知道该怎么办了。


NE5532音质没说的,关键是噪声低不可闻,和我的耳机真是天生一对儿。

这是他的电路图,单电源供电,输出串接51-220欧姆电阻做耳保。
电视高频头0-30MHz短波全频段四次变频接收机原理图s EAR PHONE BOARD.gif

车机高频头单元板,包含两只NE5532,其中一只担负场强表和调谐指示灯的驱动


BFO也安排在车机高频头单元板上,需靠近450KHz中频滤波器,还能缩短与幅度调整电位器的距离。

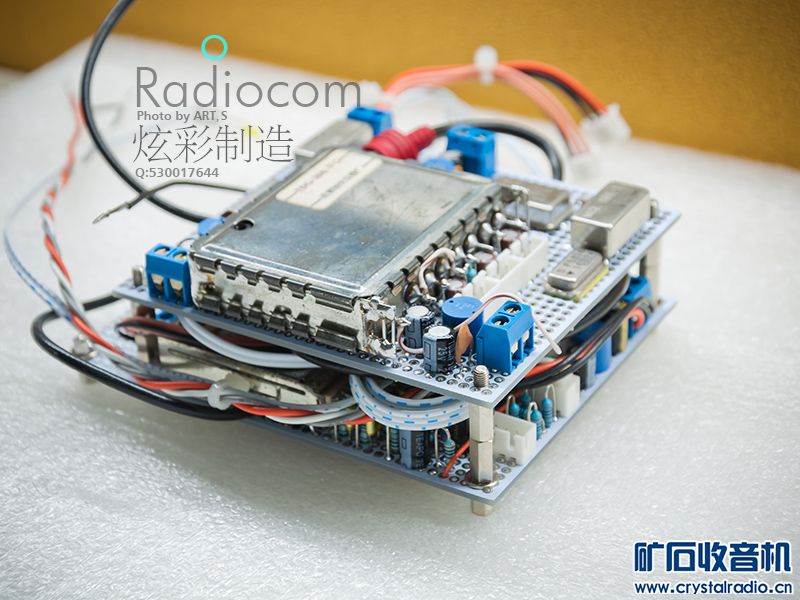

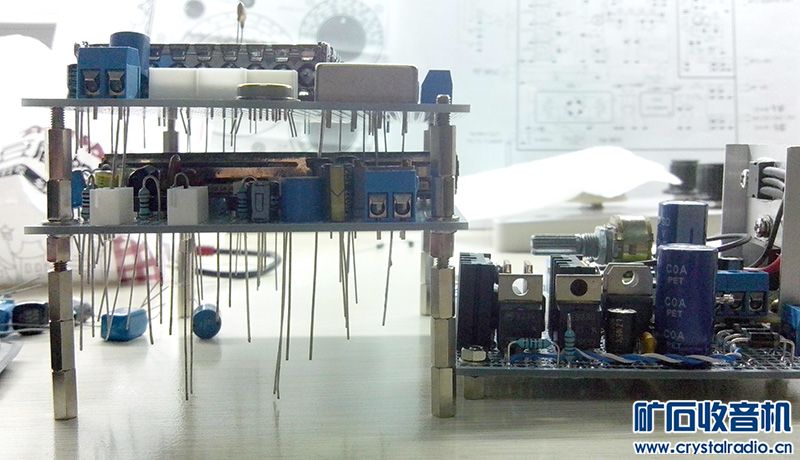

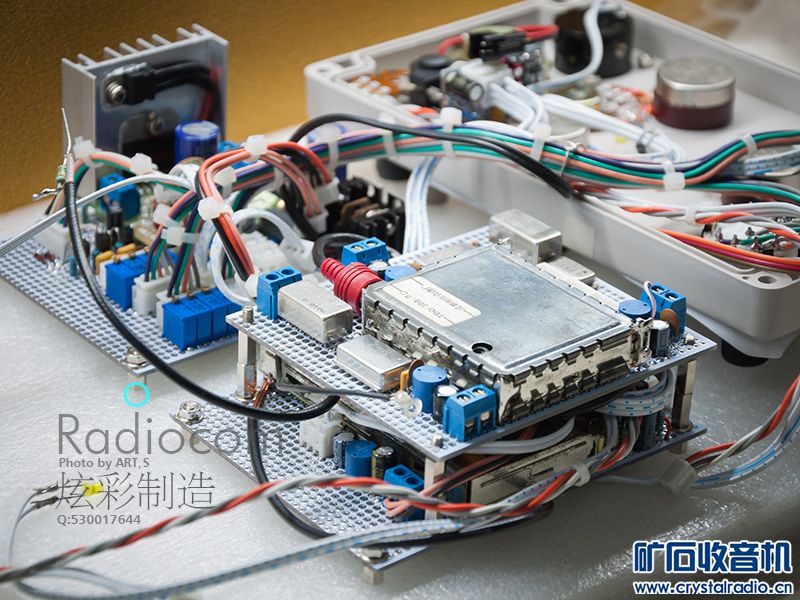

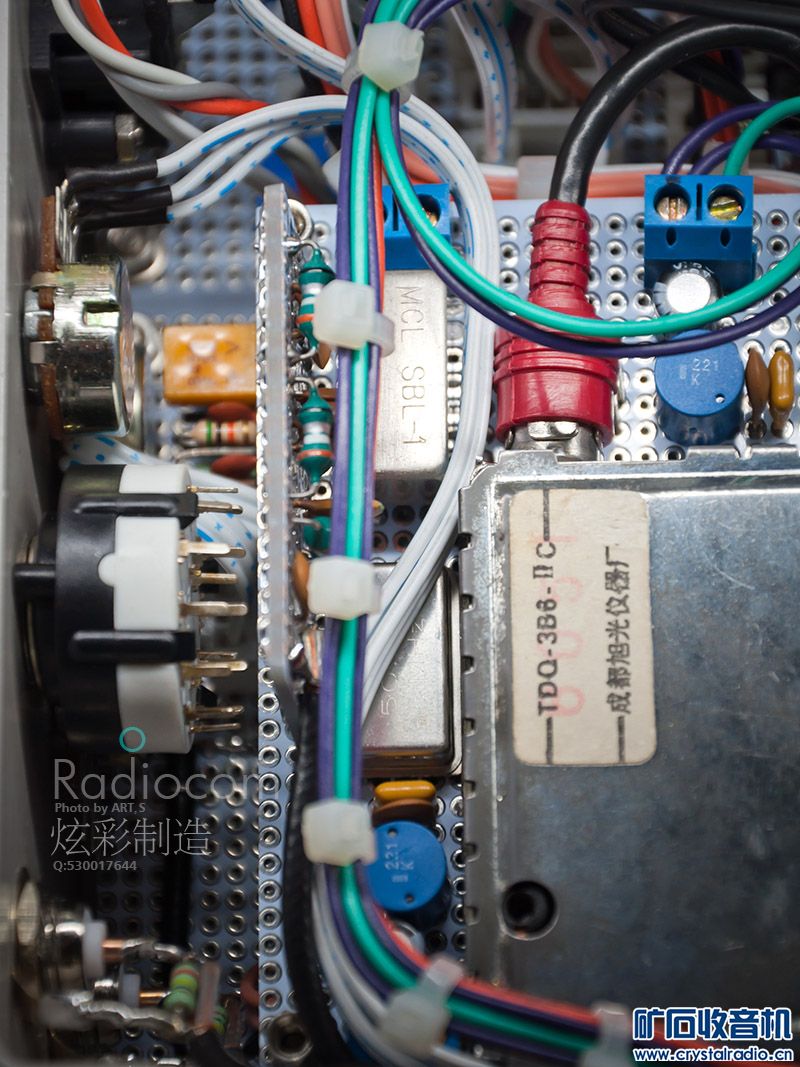

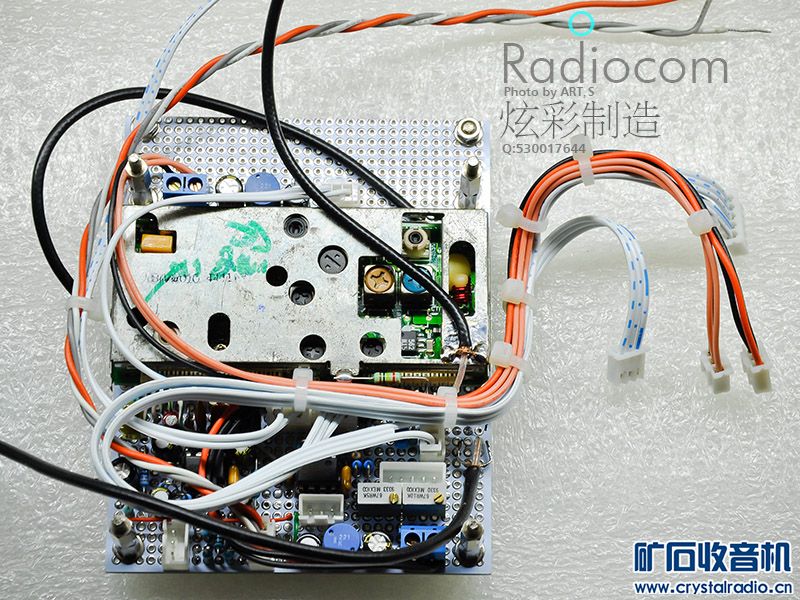

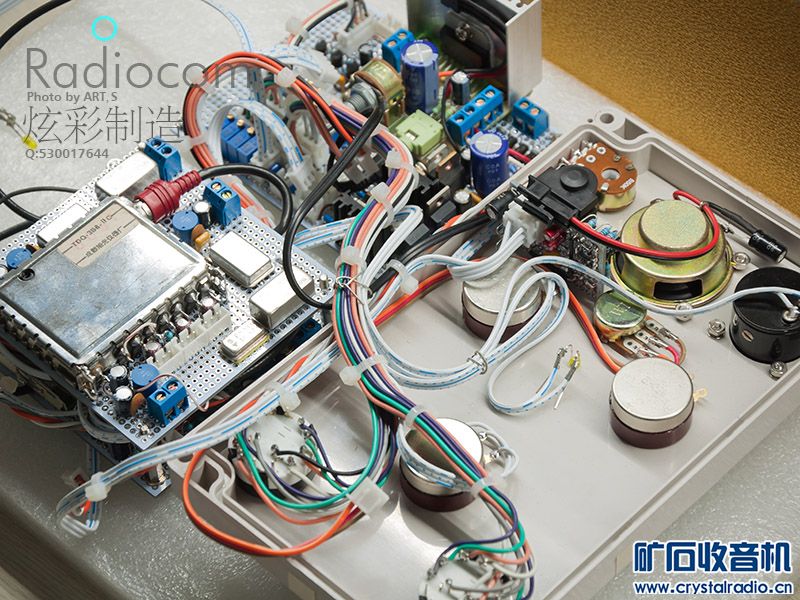

组装电视高频头单元板,前三级变频都集中在这块板上。看着大大小小的金属盒,还真有点儿专业机的味道。




本机截止发稿时,第一级高频预选电路一直未加上,一是没有合适的高频变压器,二是机内已经没有空间来安放庞大的空气双联,改成电调谐了。从实际收听效果来看灵敏度已经达标,这个调谐高放留待以后慢慢升级吧,或许做成像LA320那样的有源小环天线插在机箱的顶端。

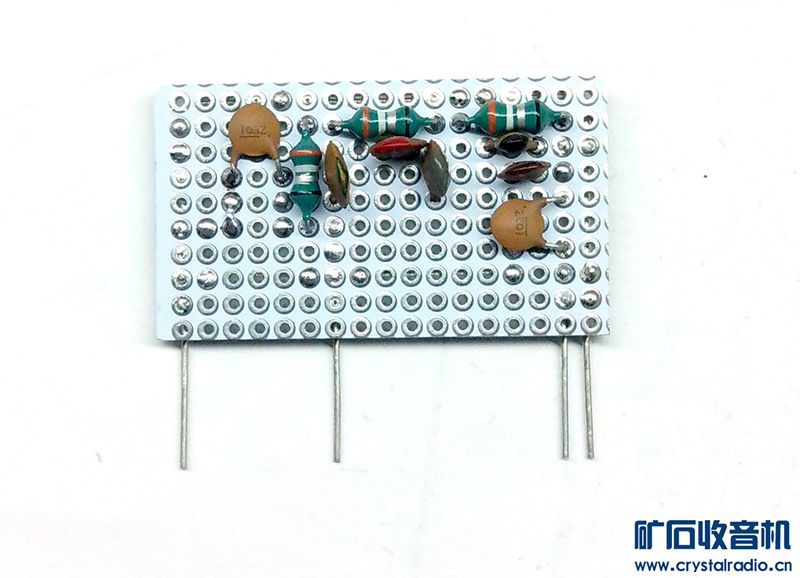

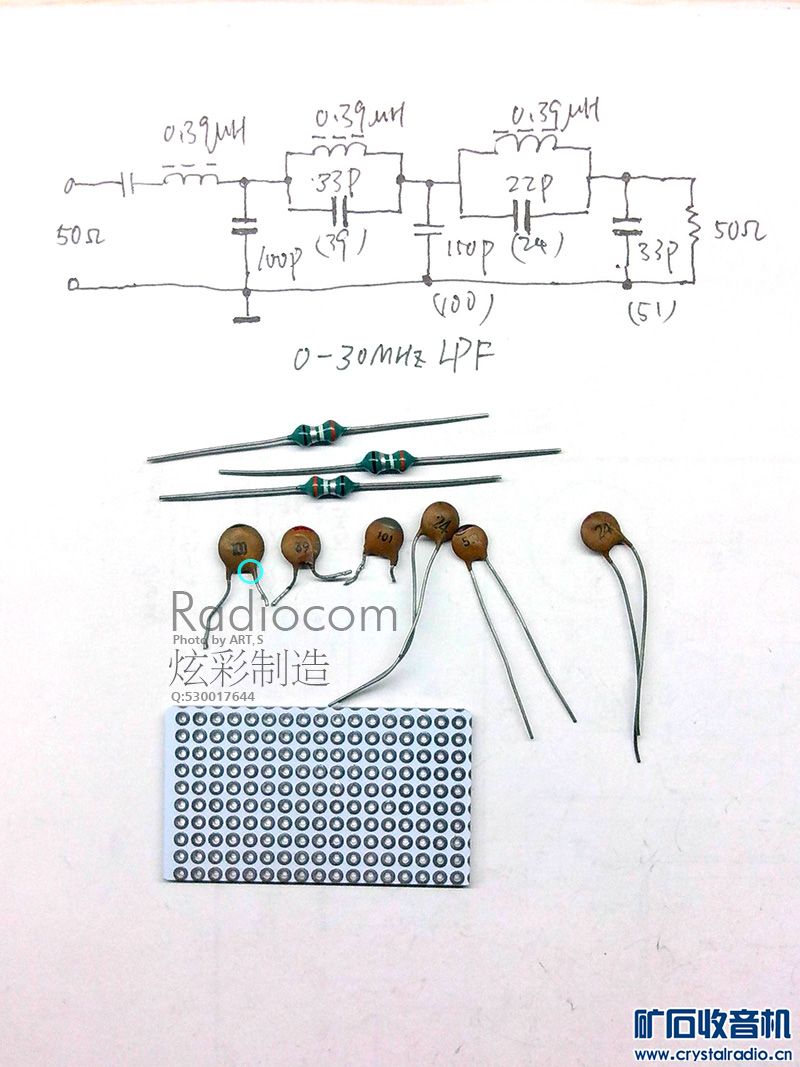

天线信号直接送入0-30MHz低通滤波器,它对一中频和镜像抑制变得至关重要了。一个商品滤波器在出厂前是需要调试的,业余条件下没有扫频仪就用软件仿真计算。FilterSolution是一款不错的滤波器设计软件,输入技术指标,瞬间就能得到电路图和幅频曲线。我根据手里的元件情况对电感、电容值做了调整,误差也放宽了。指标不算完美但40MHz以上有45dB的衰减够用了。


六、总装调试

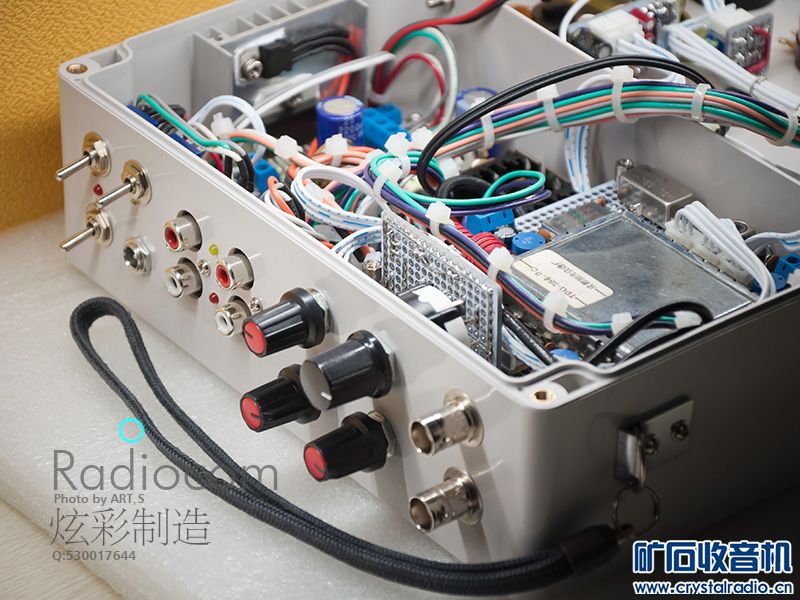

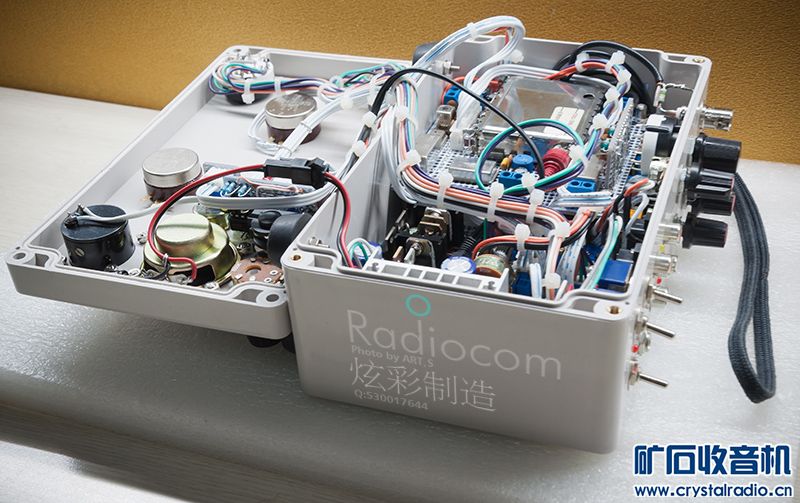

连接各单元板,检查无误通电即能工作,高频通道是无需调试的。














关键调整有两处:

1、调谐范围的校准

0-30MHz划分成0-10MHz,10-20MHz,20-30MHz,3个波段。一次变频后对应电视高频头的接收频率为50-60MHz,60-70MHz,70-80MHz。前文提到一本振50MHz和三本振40MHz使用了有源晶振,输出谐波丰富,这或多或少的会泄露到空中,经过空间耦合这些散落的谐波重新回到机内,在第一混频器内混频,那么高频头的接收频谱中就多了四个频率成分:
50MHz
60MHz(50MHz的二次谐波100MHz与40MHz差频)
70MHz(40MHz的三次谐波120MHz与50MHz差频)
80MHz(40MHz的二次谐波)
这不正是我们需要的频标吗,多么巧妙的设计啊,哈哈哈!

频标就像电波海洋中的灯塔,指引着方向。在频率度盘两端,调整每个波段的3296多圈电位器,使高频头的调谐电压对准频标。车机高频头的调谐电压利用中波电台校准,使接收频率覆盖0.7-1.7MHz范围。


2、频率度盘校准

有一个简易的办法,就是用有源晶振做标准信号源,这类似早期收信机中的“晶校”。一颗1MHz的有源晶振,可以连续发出1、2、3、4、5、......29、30MHz序列波谱,我把它形象的称为梳状波发生器。从BNC插座注入这个序列波谱,先将主、副调谐旋钮全部归零,再慢慢旋转主调谐旋钮,收到晶振信号后,在指针所指位置用铅笔标记,直到标记完全部频点,扫描铅笔标记到电脑里,重新描绘打印一张频率度盘,至此一部优秀的短波四次变频接收机全部竣工!



★Radiocom 炫彩制造

2015.春

评分

17

查看全部评分


 楼主| 发表于 2015-3-4 17:09:54 | 显示全部楼层
本帖最后由 炫彩 于 2015-3-4 17:43 编辑

七、天线与巴伦

1、环形抗干扰天线

随着开关电源的普及应用,电磁环境日益恶化,儿时宁静的天空一去不复返。我们需要一副好天线来应对电磁雾霾,天线是一个庞大的工程,理论自成体系,不是一两句话能描绘清楚,咱们简单聊聊抗干扰的环形天线。

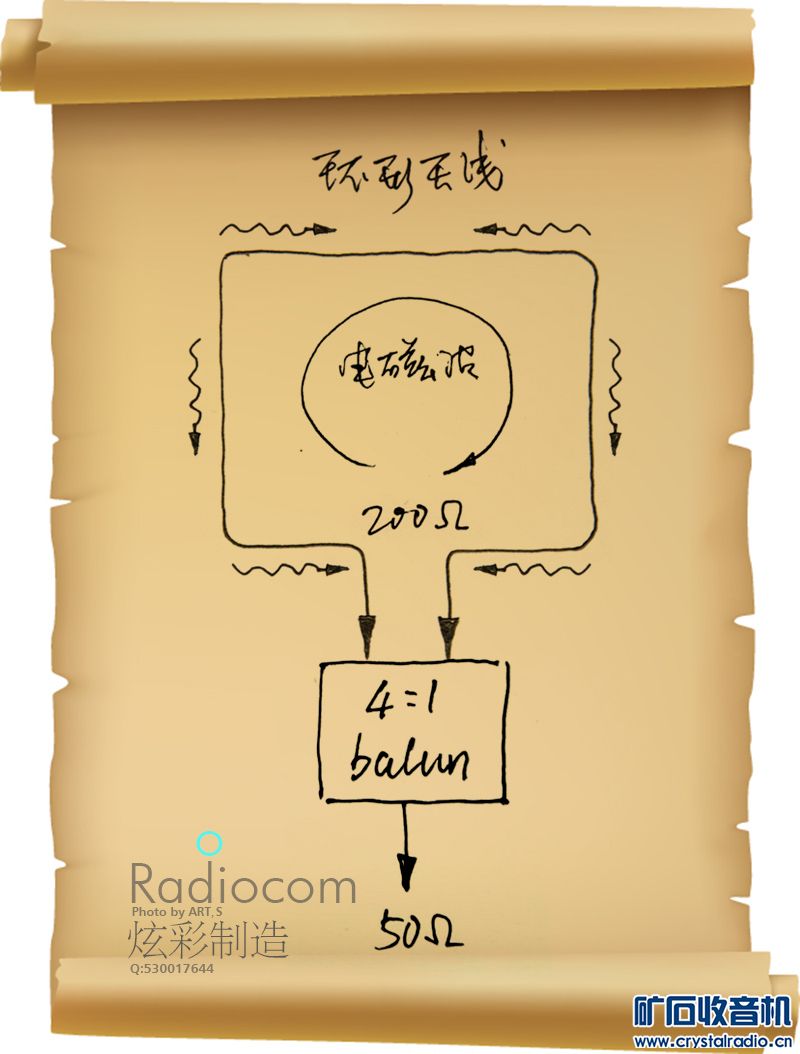

环形天线的抗干扰效果是有目共睹的,下图描绘了干扰信号(共模)和电磁波(差模)在环形天线中的不同走向,具有平衡传输特性的环形天线抑制了共模干扰信号,只保留有用的差模电磁波信号。


一根6m长导线围成2.25平米的环形天线,阻抗近似200欧姆,采用非调谐传输线形式传输,通过4:1的巴伦,与接收机50欧姆非平衡输入端口衔接。


2、制作巴伦

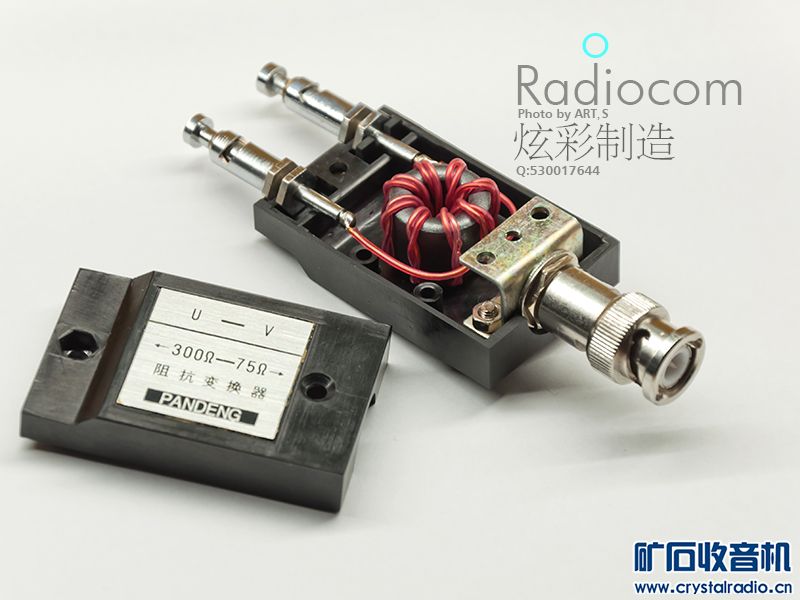

巴伦( Balance-unbalance,BALUN)是英文“平衡-不平衡变换器”缩写的音译。它的作用除了平衡-不平衡变换之外,还承担阻抗变换的作用。自制一个巴伦很容易,准备一段双绞线,和一个节能灯里拆下来的磁环按下图制作。


用于接收的巴伦对功率没有要求,磁环可大可小,我喜欢厚重一些有质感的东西,选了一只大磁环绕制,装入一个废弃的变换器盒子里,配上BNC插头,一只完美的巴伦诞生了,拿在手里沉甸甸的。







八、聆听世界的声音

1、短波电台分布与传播规律

接收短波不但要设备精良,还要有副好天线,更需要天时地利,掌握传播规律才能网罗天下电波。多数人认为现在短波已经收不到什么电台了,看看下面不同时段的频谱图,短波信号依旧是密密麻麻的,传播也是有规律的。

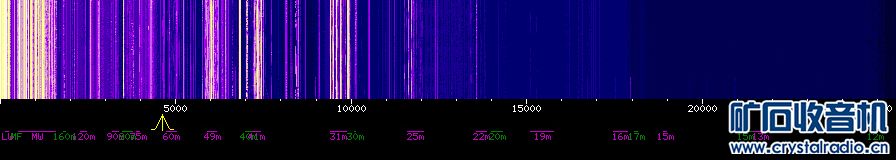

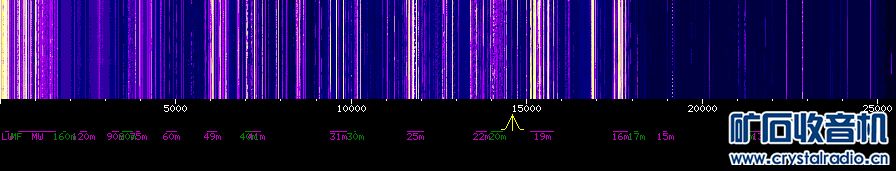

这是晚间的短波频谱,信号集中在10MHz以下,尤其是中波频谱密不透风。
