共享TTF-1、-2 系列中周PCB封装库　顺路求TTF-3 中周尺寸

meinhard · 发表于 2015-1-26 20:11:50

本帖最后由 meinhard 于 2015-1-26 21:36 编辑

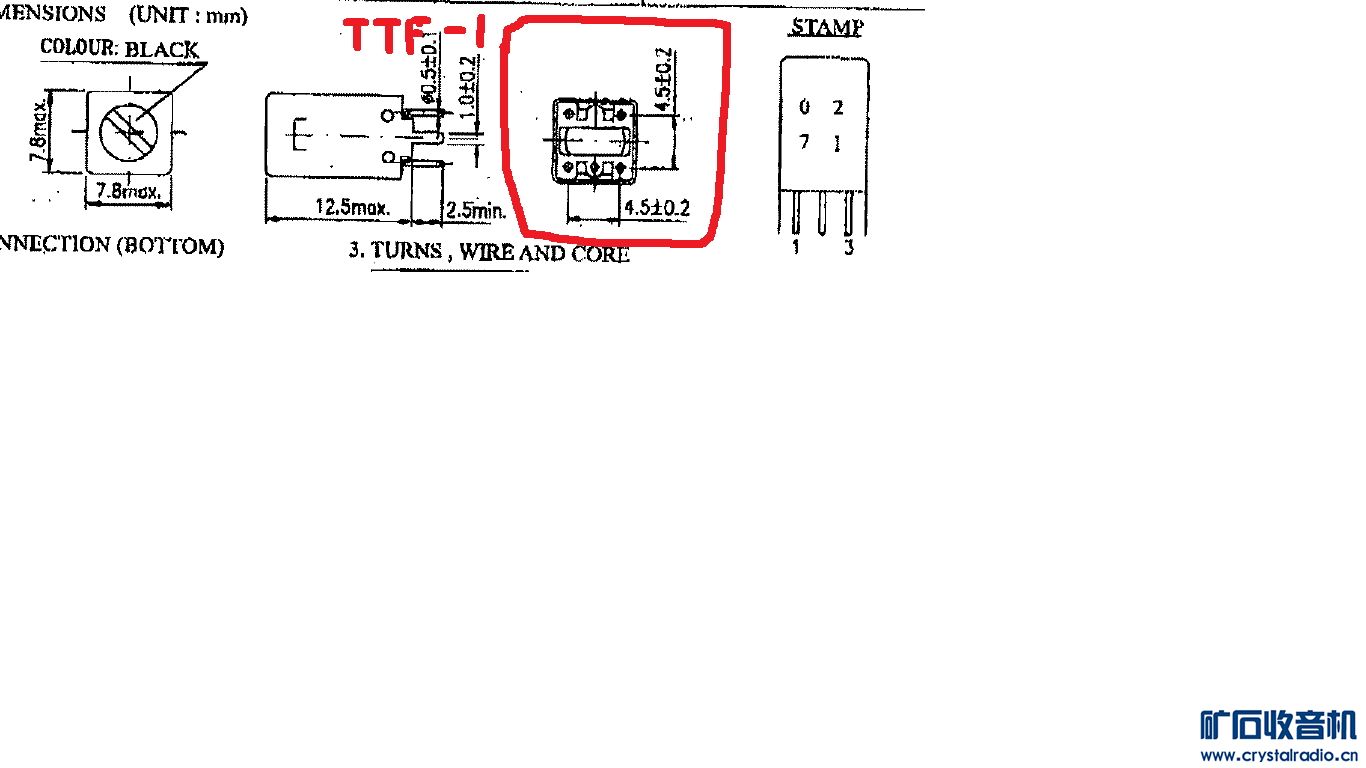

做PCB封装库，那位老师手里有TTF-3-1/2/3/4的引脚封装尺寸，做好以后回头分享给大家，也就是TTF-3系列中周的外形尺寸，引脚之间的距离。见下面TTF-2-1系列的例子，需要红圈圈住的部分数据。
Image 1.jpg

下面的这个是TTF-1系列尺寸规格。

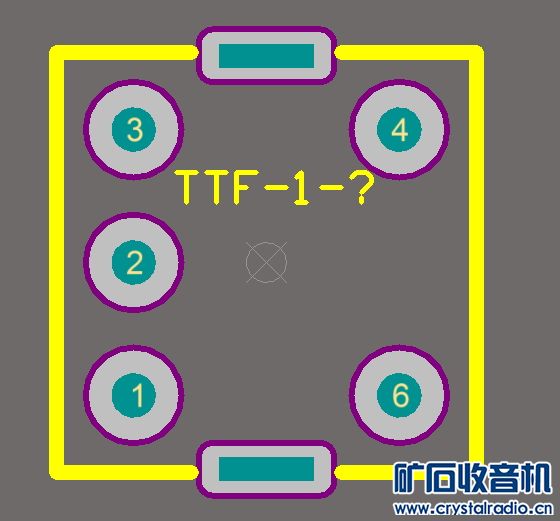

下面是做出来的PCB封装库截图，尺寸精准，共享给大家自己DIY分离元件收音机用，

下载地址　http://pan.baidu.com/s/1nttApVr

meinhard · 发表于 2016-2-2 07:59:20

suhonggui 发表于 2015-1-28 06:49

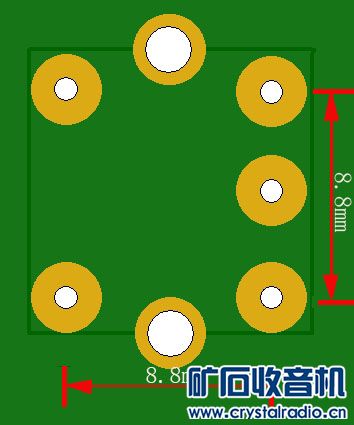

这是我软件中按实际尺寸绘制的TTF-3封装。

春雷3P2收音机的中波震荡线圈用的是TTF-3的，前辈可曾塞一个上去实验过？

我有些较真。。。别生气就是了

铭心科技 · 发表于 2015-1-26 20:31:18

根据你给的数据我给你画了一个，是用DXP 2004画的。

meinhard · 发表于 2015-1-26 20:34:26

本帖最后由 meinhard 于 2015-1-26 21:40 编辑

铭心科技发表于 2015-1-26 20:31
根据你给的数据我给你画了一个，是用DXP 2004画的。

做的很好！屏蔽外壳忘记开孔啦

铭心科技 · 发表于 2015-1-27 11:19:01

TTF-3尺寸：12*12，pin:8.8mm

我是一片云 · 发表于 2015-1-27 11:33:23

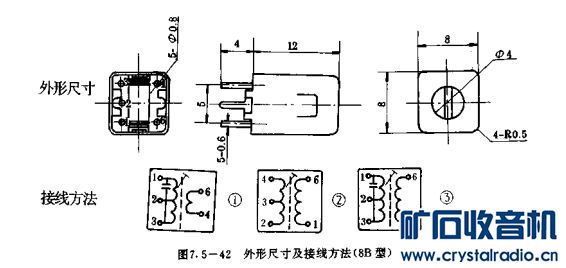

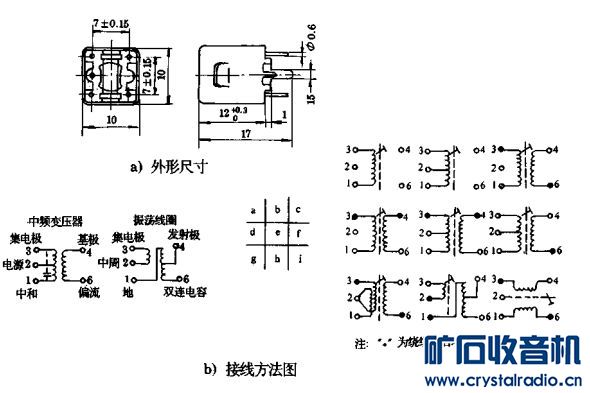

几种中周的尺寸

meinhard · 发表于 2015-1-27 12:10:14

本帖最后由 meinhard 于 2015-1-27 12:12 编辑

TTF-3 下面那5个引脚之间的尺寸能找的出来不能？

meinhard · 发表于 2015-1-27 12:13:43

铭心科技发表于 2015-1-27 11:19
TTF-3尺寸：12*12，pin:8.8mm

8.8mm这个单边边脚pin-pin数据可靠不？来源能说明下不能？

sodohe · 发表于 2015-1-27 22:41:57

LZ能转成protel99格式的吗？谢谢，先

铭心科技 · 发表于 2015-1-27 23:05:07

meinhard 发表于 2015-1-27 12:13
8.8mm这个单边边脚pin-pin数据可靠不？来源能说明下不能？

此数据是矿坛的元老----苏老给的。

meinhard · 发表于 2015-1-27 23:31:57

本帖最后由 meinhard 于 2015-1-28 00:06 编辑

铭心科技发表于 2015-1-27 23:05
此数据是矿坛的元老----苏老给的。

屏蔽金属壳子2个引脚的宽度是多少？

暂时做了一个，引脚空洞直径0.9mm，外壳引脚孔洞是2mmX0.4mm，TTF-3的中周我手头没有，做出来也是个心理安慰，凑齐TTF的3个系列，最常用的还是TTF-2系列的，急需的可以到1楼的百度网盘连接下载，DXP 99SE 99 AD 等都可以打开，里面暂时没有TTF3的。

suhonggui · 发表于 2015-1-28 06:49:07

铭心科技发表于 2015-1-27 23:05
此数据是矿坛的元老----苏老给的。

这是我软件中按实际尺寸绘制的TTF-3封装。

轻风掠影 · 发表于 2015-1-28 08:27:38

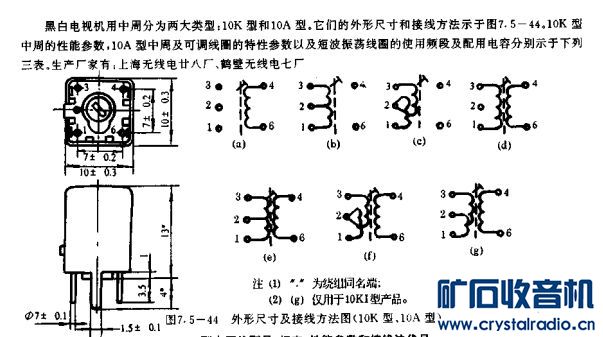

收音机及电视机的10*10中周的安装尺寸基本一样，仅部分引出脚印版开孔直径有0.05mm的区别，参考一下

未成之佛 · 发表于 2015-1-28 08:42:00

都是很有用的数据，多谢楼上各位

348643887 · 发表于 2016-1-22 23:07:34

谢谢lz和大家资料详细
