DIY电视增补高频头宽频接收机

suhonggui

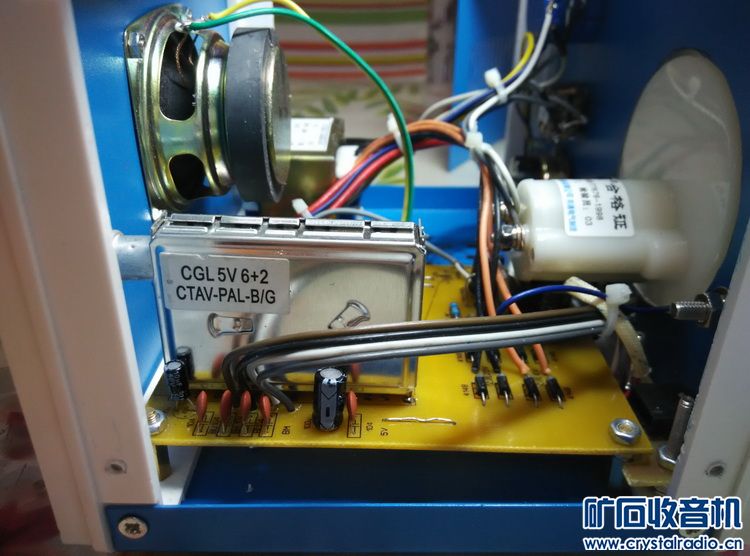

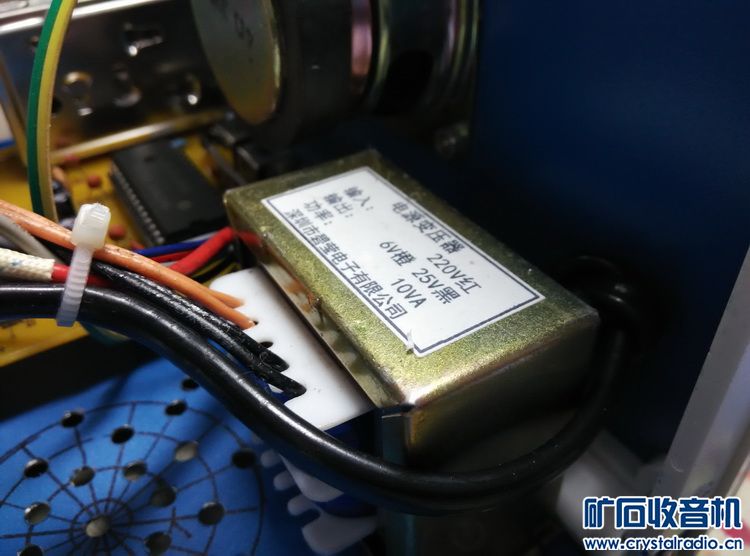

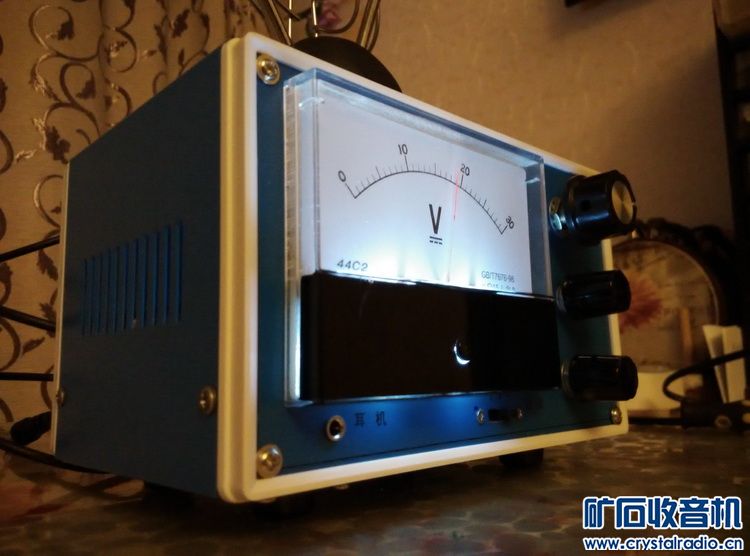

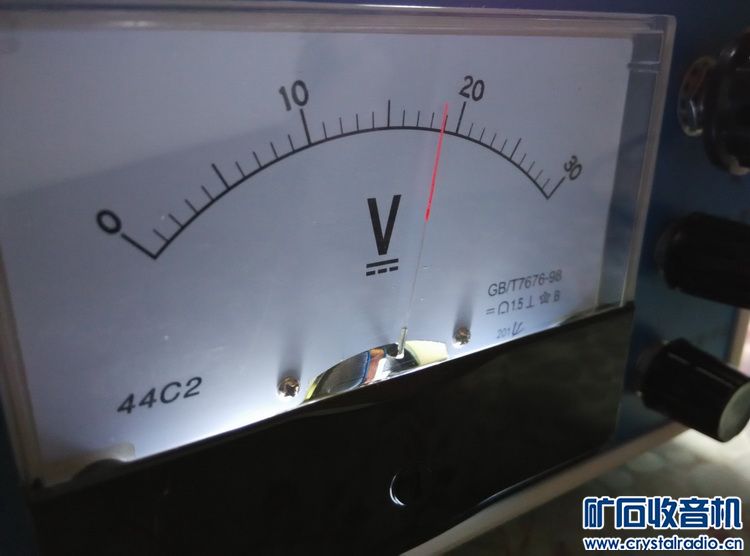

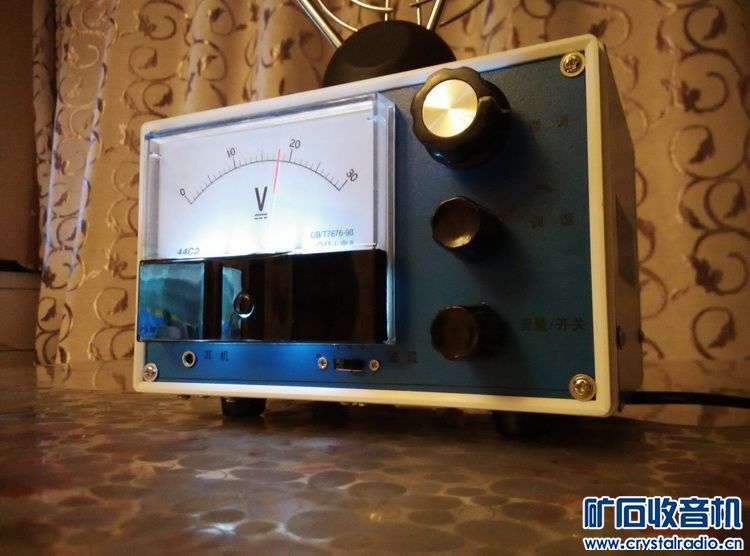

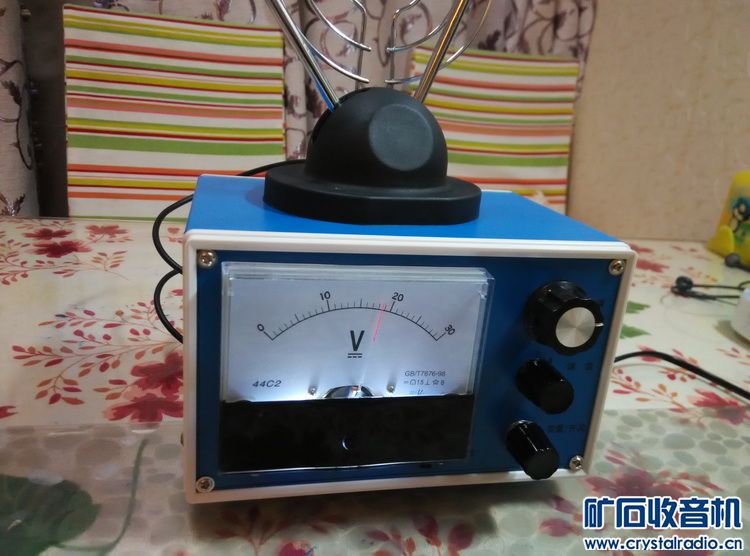

    此接收机采用电视增补高频头作为调谐接收组件，其中频输出为38MHz，采用集成电路CXA1019作为二次变频，其中频输出为10.7MHz，并利用CXA1019完成其高放、中放、鉴频和功放等功能。从而减少了电路的复杂性，提高了电路的稳定性。由于电视高频头的调谐电路需要33V调谐电压，而高频头和CXA1019需要5V工作电压，为了降低电源对整机的干扰，采用了特制的两组独立的电源输出的变压器，次级交流输出一组为6V，另一组为28V，分别经桥式整流滤波和稳压，分别输出33V直流调谐电压和5V直流工作电压，变压器总功率为10VA，6V电流设计为1.2A，约7.2W，28V电流设计为0.1A，约2.8W，从而克服了采用升压电路对整机的干扰，使宽频接收机工作更加稳定且无任何干扰声。由于采用了
CXA1019集成电路，使整机电路和结构简洁明了，调整简单，适合广大的业余爱好者DIY。此机关键设计就是二次变频，为了将电视高频头的38MHz中频变为普通FM频段的10.7MHz中频，采用了高频中周骨架制作的LC谐振组件B1，使其谐振在34.3MHz，作为CXA1019高放输出（9脚）的频率，CXA1019振荡（7脚）也是采用高频中周骨架制作的LC谐振组件B2，使其谐振在23.6MHz，采用了低外差的差拍形式，差拍出34.3—23.6=10.7MHz中频。这里说明一下：原本是设计为超外差，其振荡频率为45MHz，但因为深圳有个89.9MHz的调频电台，与本振45MHz的二次谐振频率相当，从而使89.9MHz的电台串进了本机二次中频，在整个频段都出现这个电台的播音，所以只有将本振改为23.6MHz了。当然，按规则应该是本振高于高放一个中频，但低于一个中频也是可以的，不影响接收机的任何性能和技术指标。

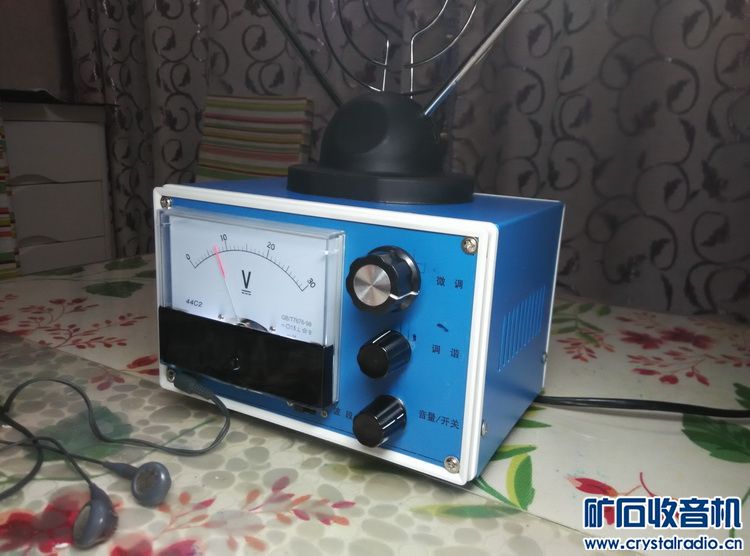

  此机的电压调谐不是普通的单个多圈电位器组成，而是由两只电位器和两只电阻组成的调谐机构，这是在本坛幻彩老师那里取得的经验，由W3双联电位器作为粗调，W2多圈电位器作为微调，使选台方便快捷而精确。

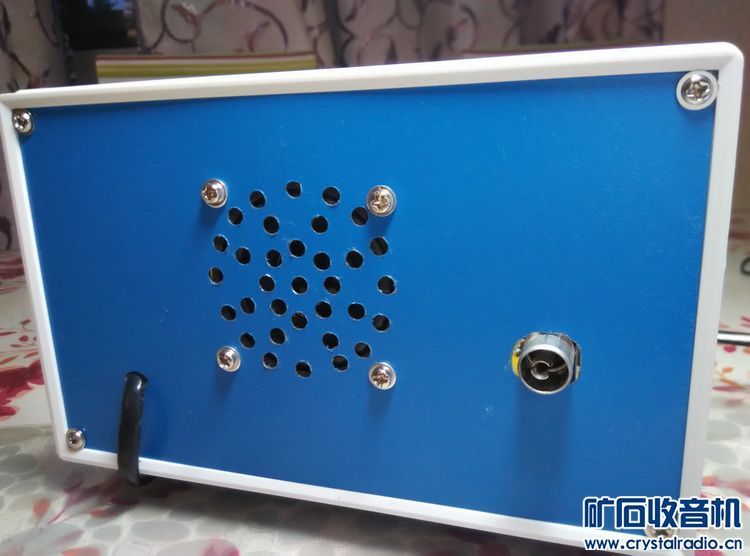

此机采用室内羊角天线，L频段可接收到深圳附近的所有调频电台信号，宝安国际机场和塔台信号及几个不知名的电台信号。H和U频段可收到几个开放性电视信号，还有几个似乎是内部通讯和对讲机的通话。对于接收更多的信号，还有待到室
