性能不错的小型磁环矿机的改进

  [复制链接]

发表于 2014-12-22 12:11:49 | 显示全部楼层 |阅读模式
本帖最后由 tnlby 于 2014-12-22 13:10 编辑

我在组装性能“不错的小型磁环矿机”时中央720khz“乡村之声”不知是何原因正在降功率发射,所以对相邻的电台没有干扰,周边的666khz、747khz、774khz等台分割的很清楚。前几日中央720khz“乡村之声”恢复了200kw的发射功率对周边的电台干扰严重666khz收不到了,747khz、774khz和720khz混台了,这个问题要想办法解决。首先想到的是LC并联谐振电路,其特点是谐振时对谐振频率的阻抗最大,对其它频率的阻抗很小,利用这一特点将其串联在天线回路中,将谐振点调在720klhz就可以将其强度进行有效的减弱从而减小对相邻电台的干扰。不过这个LC并联谐振电路的带宽最好在9khz以内,防止相邻的电台也被阻止,也就是说电感和电容的Q值不能太低。因为是小型机,元件体积不能大,要尽量小,就选用在YYDZ处购进导磁率为100的31mm磁环用0.04*60的李兹线绕到175uh,Q值在5、600左右,配塑料2*270的双联并联使用。
      安装就很简单了,选用稍大一点的塑料盒,只要能够装下元件即可,元件固定全部用热熔胶和双面胶带固定。
      需要说明一下:
     1、在LC谐振电路两端最好配个短路开关,在不需要时可以将其进行短路处理。
     2、天线抽头和分线器可匹配不同圈数的大环组成无天地线接收。
     3、该机如果不和大环天线配合使用,有了LC谐振电路,天线线圈就可不用抽头,直接绕10圈即可,通过实验绕再多圈数无多大作用。
     本机的灵敏度很高,接收到的电台很多,把天地线摘下放到矿机旁边一样能够接收到强台。中波段中端电台密集刻度间隔很小,高端电台有漂移现象,一个位置有两个电台飘来飘去的现象。如:一天清晨,1386khz先是一个卖假药的和一个唱评剧的电台飘来飘去,快6点时韩国对华广播插了进来,六点音量很大的中国对外广播播报台标压过其它的电台,天亮后变成天津台稳定的播音。
     本小型机线路简单,制作容易,但塑料双联是个弱点,如果放弃小型机换成体积较大的高Q双联,频率刻度可以拉开,接收效果会更好些。有兴趣的矿友可以试一试这线路简单性能不错的矿机。
      以上只是本人对这磁环小矿机的主观评价。

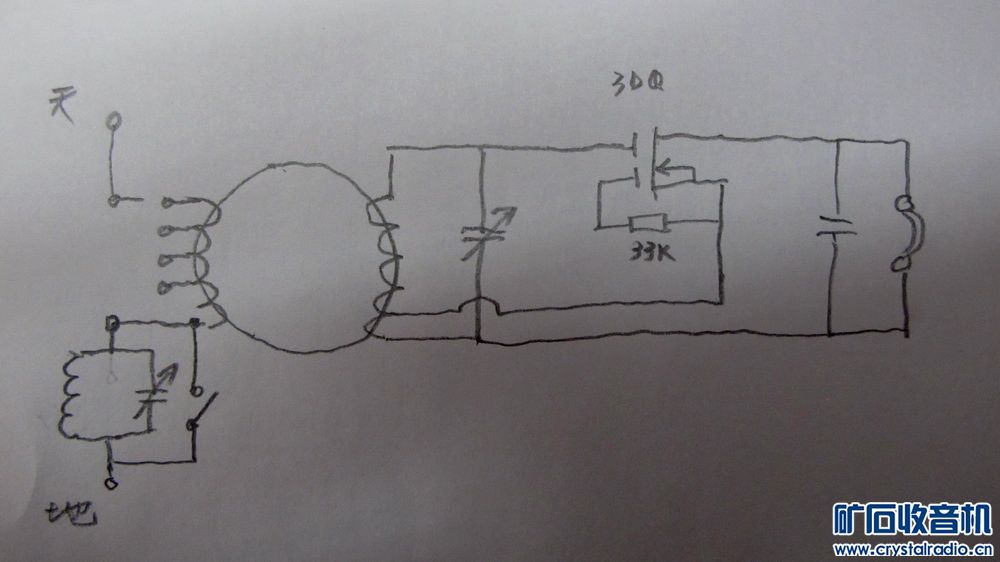

改进的线路

改进的线路

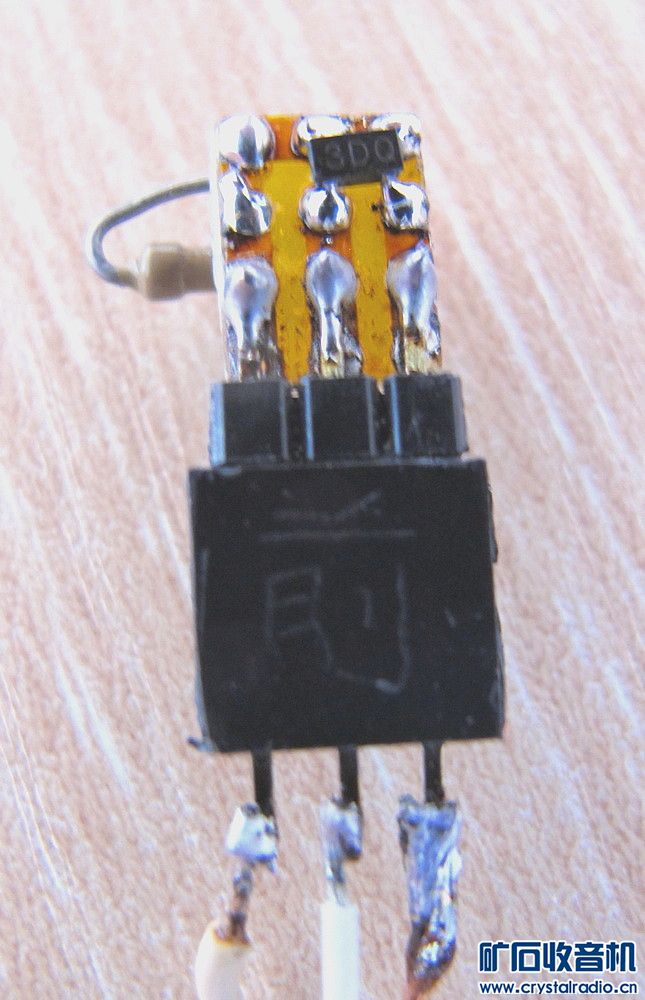

用插针固定3DQ

用插针固定3DQ

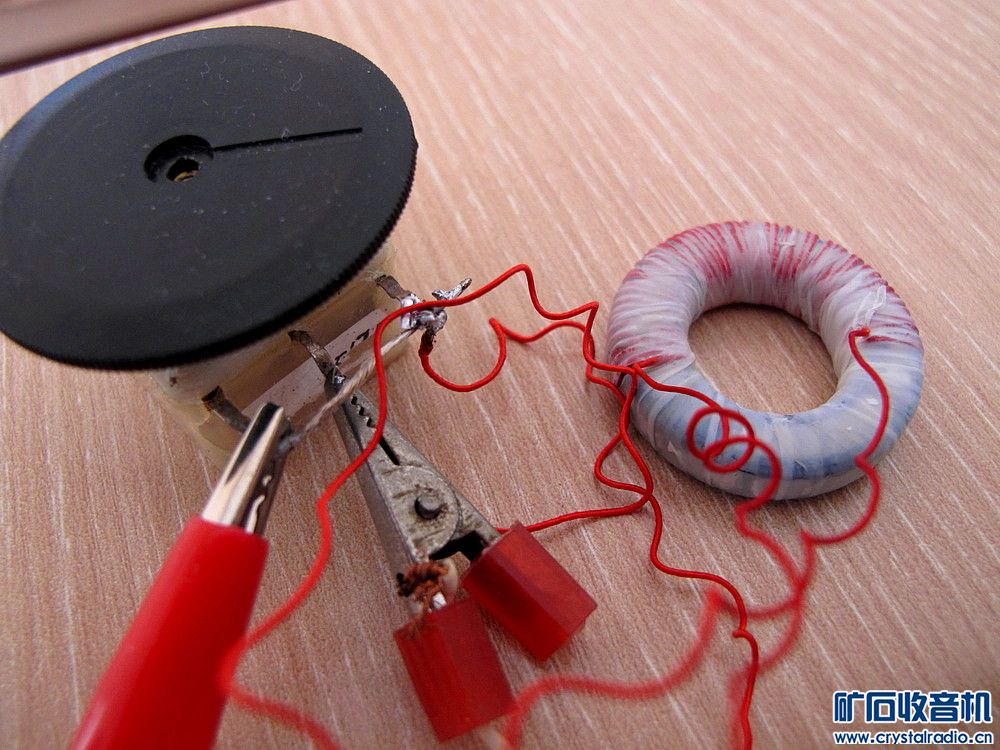

调谐线圈

 调谐线圈

LC元件

LC元件

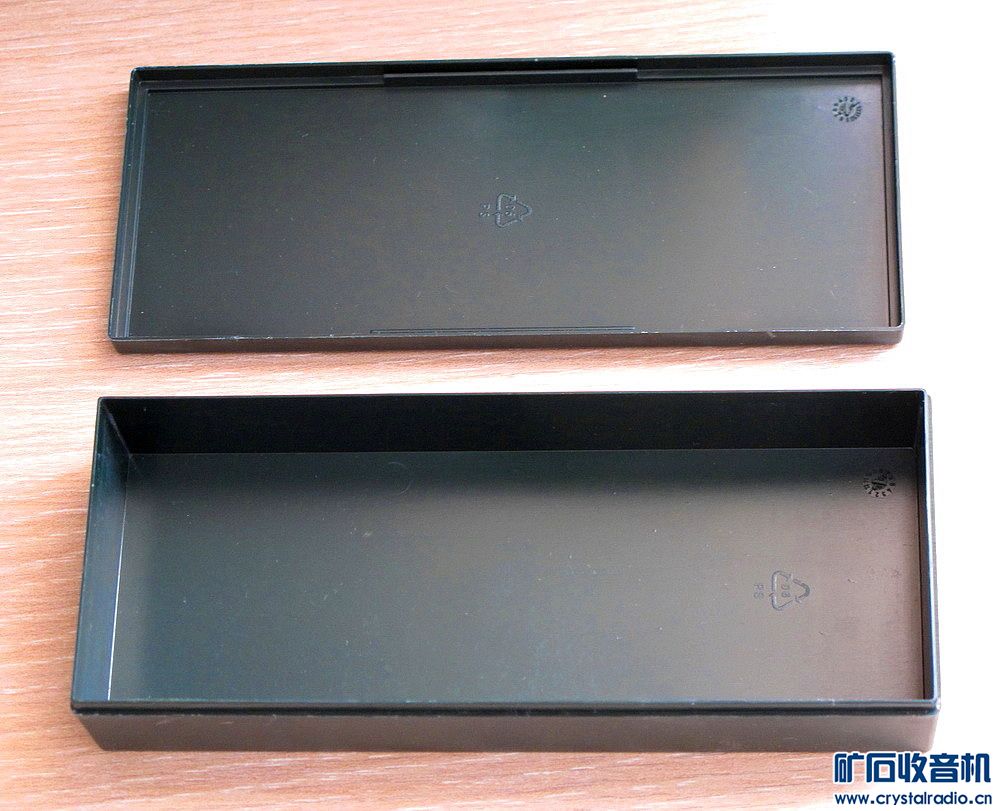

大一点的塑料机盒

大一点的塑料机盒

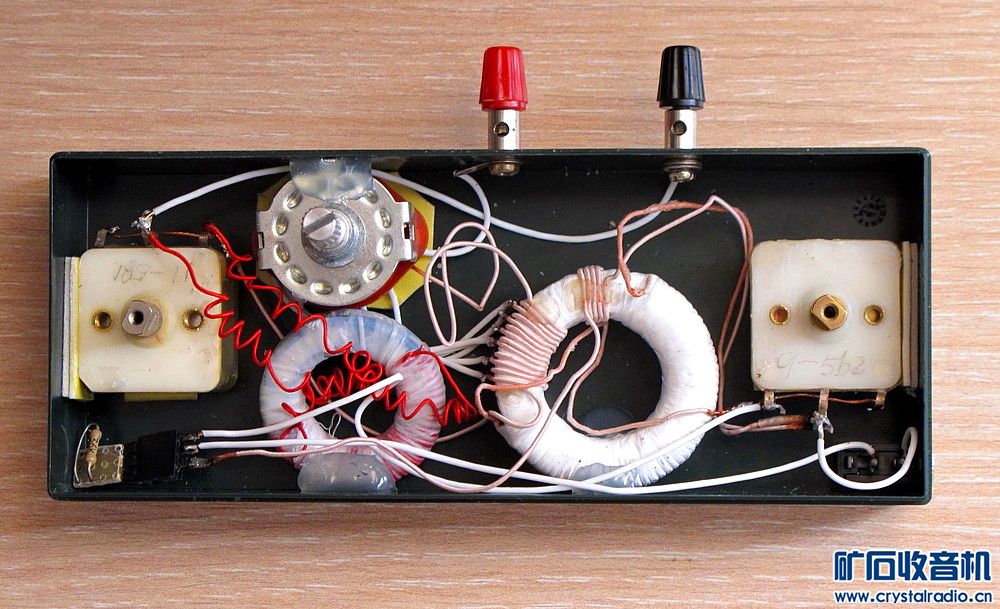

矿机改造后的矿机内部

矿机改造后的矿机内部

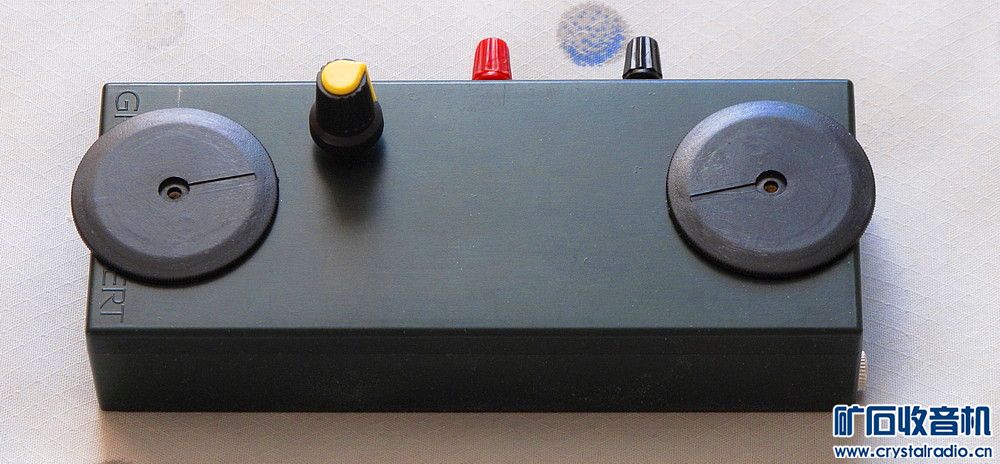

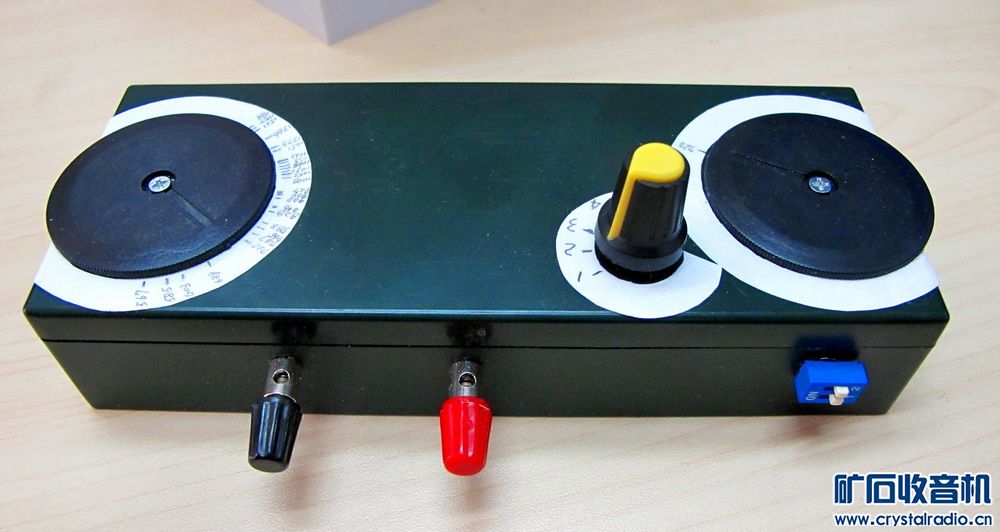

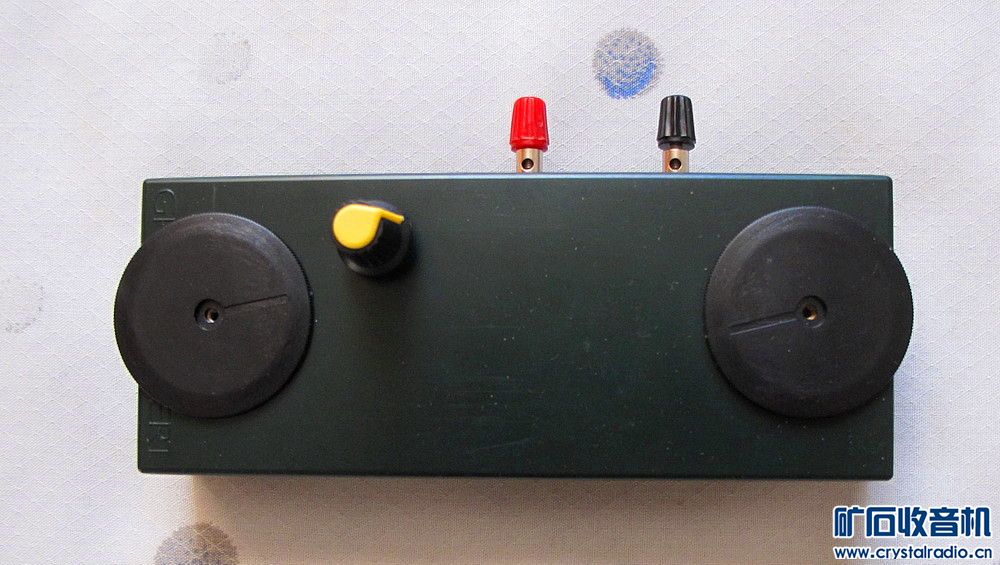

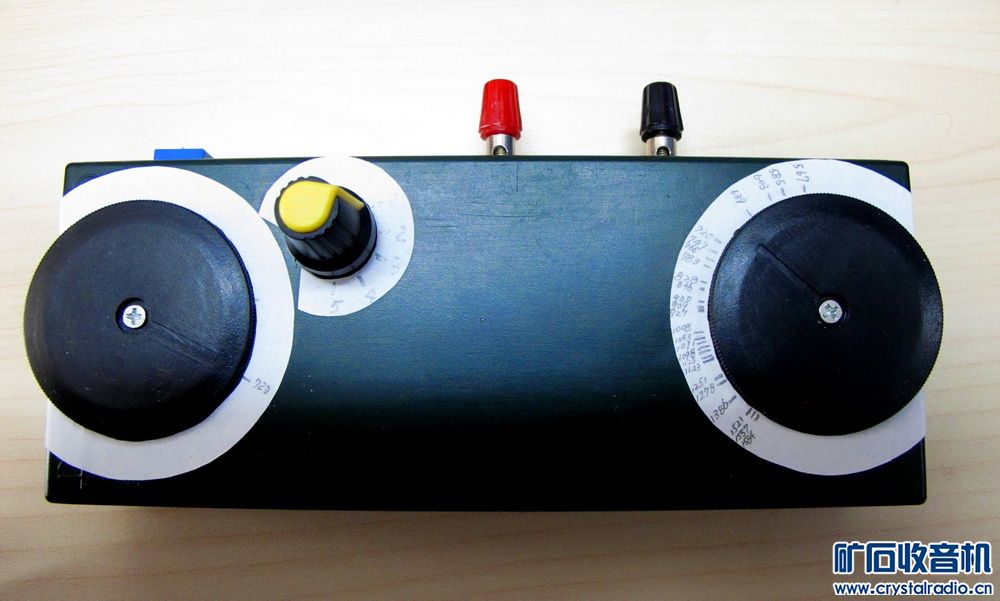

矿机外部

矿机外部
照片 011.jpg
照片 016.jpg
照片 017.jpg

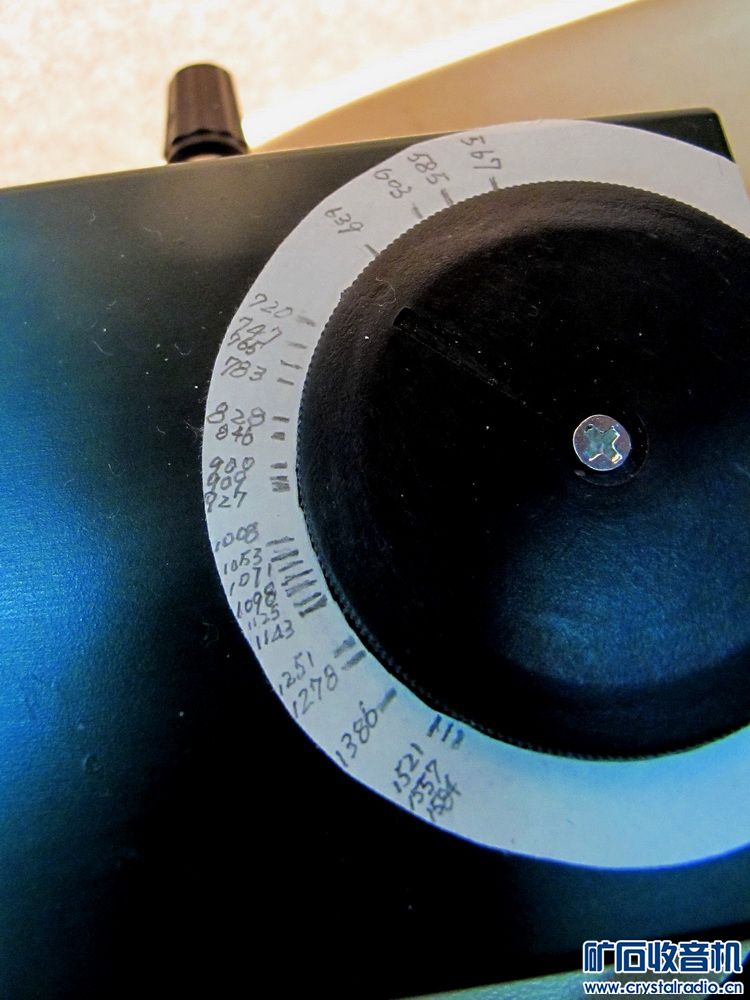

矿机刻度

矿机刻度

评分

11

查看全部评分


 楼主| 发表于 2015-4-23 21:33:31 | 显示全部楼层
本帖最后由 tnlby 于 2015-4-23 21:38 编辑

这个用R40C1高Q磁环制作的小型矿机效果是非常不错的,有矿友仿制时有一点需要注意:耳机两端一定要并联个几百P到几千P的电容,如果不并这个电容会有混台现象,这样弱台就会被覆盖收台减少。我的耳机引线是用话筒线其本身存在二百多P的极间电容替代了这个电容,所以实物照片中就没有这个电容,请仿制的矿友不要忽略了这个电容。

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


发表于 2014-12-22 12:17:42 | 显示全部楼层
又学了一招
回复 支持 反对

使用道具 举报


发表于 2014-12-22 12:18:53 | 显示全部楼层
做得真好啊……
回复 支持 反对

使用道具 举报


 楼主| 发表于 2014-12-22 12:19:02 | 显示全部楼层
本帖最后由 tnlby 于 2014-12-22 13:07 编辑

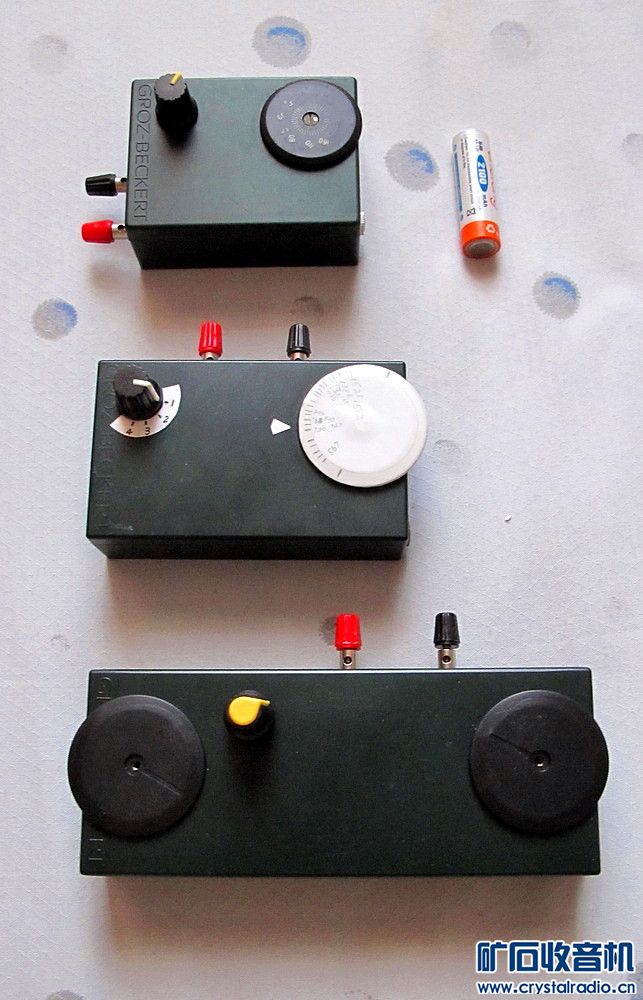

这三台是本人陆续做的小型磁环矿机,性能都不错。第一台是导磁率100的磁环小矿机,另两台是导磁率40的磁环矿机。
