车载cd是松下的，型号为CQ-JX201AW 广东深圳产。

这几天对该cd进行了全方位的升级，升级设计到的项目较多，应该是比较全的，现在直播出来供广大矿友参考。
升级项目如下：
1.换功放IC TDA7850
2.磨功放部分电容
3.增加AUX输入
4.增加汽车发动cd不停机功能
后来拆开机器后发现了新的升级项目就一并做了，新发现的项目如下：
5.增加超重低音输出
6.增加12v电源输出
7.车载收音机天线连接
下面陆续介绍升级过程及图片展示

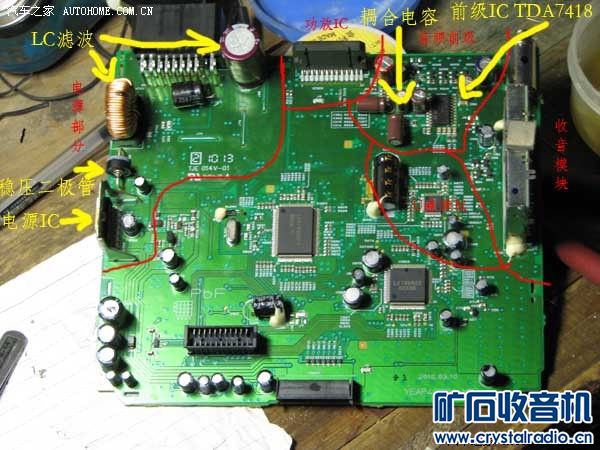

先上图介绍一下cd线路办的各个区域：如图：


原机的功放ic为CLEA-004L st芯片25脚，和现在网上流行的TDA7850管脚一样，所以可以直接代换。由于没有找到004l芯片的资料所以不知道是多少w的但是有说35*4的有说45*4的，但是这两个芯片的区别主要是功率输出部分004l的为三极管推免方式，7850则是mos管输出。说以7850更有胆机的味道
原机的前级ic为tda7418 芯片为st公司20脚芯片，3组单端音频输入，1组伪差分音频输入，5声道输出（看到了吗，是5声道）分别是前置左右声道输出，后置左右声道输出，超重低音输出（12脚上就是，原机没接的，我是拆机后发现的，所以顺便也接出来了）
1.更换tda7850后的效果


更换后要注意几个问题1：换好7850后拆掉d300-d303和d202-d205共8个贴片二级管。（如下图是已经拆了的效果）


2：还要拆掉c81-c88这8个电容防止7850自激，如果发生自激会使得功放ic过热，烧毁。（如下图是已经拆了的效果）


顺便说一下，网上很多打磨的tda7850出售价格便宜，具体鉴别方法是看4个声道的输出端 直流电阻都为2.8-3.0千欧，打磨的大部分不是mos管输出4个声道的输出端 直流电阻基本都是100-200欧（典型值为120欧）
2.磨功放部分电容
看看我换的电容，全部是伊娜音频电解，ic201左边的4个棕色的电容就是输入到tda7850时的耦合电容（10uf），图中画黄圈的2个电阻拆焊，扩展的AUX要从这里焊接（下面会介绍）。


3。增加aux输入功能，后来本人查资料发现tda7418有超重低音输出，也就一并接了出来，超重低音是12脚上白色的线就是低音连接线，灰色的线是aux线，（上面提到的贴片电阻已经拆掉了），所有的音频线都是屏蔽线材，记得屏蔽层要单端接地，不要两端接地哦！（下图的超重低音是直接接出来的在输入低音炮之前一定要加耦合电容哦，切记！切记！）


4、增加点火cd不停机功能
下面一个是原理图，一个是实物图，安装的是后注意二级管和电容的极性（千万注意）二级管没什么要求（本人用的是一个贴片的）普通的4001-4007都可以电容我用的是25v 100uf的就可以了，延迟大约4-5秒，启动要不了这么长时间的，不要像有些论坛里说的装在机器外面，这样不安全。机器内部的空间足够了，图上是个220uf的电容我感觉大了一点，下车熄火关门后还要唱几秒钟 呵呵，后来换了100uf就可以。




上图的红色大电解是主电源的滤波电容，以前是2200uf的现在换了高速补品电容4700uf（以前diy功放留下的）增加12v电源输出时就把线直接焊接在这个电容的两个脚上引出，注意正负极性。
下面我来解释一下增加12v输出有什么用，一般带aux接口的机器，mp3等外接音频插入aux接口后，车载功放就会把声音输出到车喇叭上了（这个都知道吧）。一般mp3等音频设备都自带电池播放的时候输出声音没什么问题，假如这些音频设备是点烟器供电，输出音频到aux口就串入噪音，这个叫 共地噪音 ，不清楚的可以百度一下，而且该噪音的频率会随着发动机转速的改变而改变（火花塞的点火频率），网上有些消除共地噪音的隔离板卖，但是都只能减小不能消除。所以要解决这个问题就直接从功放机的lc滤波器后面引出12v电源，单独供给外接的音频输入设备，以后就不要用点烟器供电，直接用这个12v电源供电给mp3等播放设备就不会有共地噪音了！
5、收音机天线的连接
我们这边开星星很多，我发现大部分的收音机的调频效果很差，就3-4个台，我家里的20几块的老太太晨练用的垃圾收音机都比星星的好。我觉的有问题，后来发现收音机的天线插头和车顶的天线是开路的，郁闷死我了，这个情况只有2种可能 1、车顶天线与天线插头开路 2、天线和插头之间串联了电容。都可能导致万用表不能导通。所以不管3721直接用线把天线和插头连接起来了。结果效果立马就出来了现在8个台了。（由于需要抗阻匹配所以连接最好用有线电视的75欧姆电缆）。
好了到这里基本就这么个情况，希望对矿友有帮助！还有几张整体的效果图片晚点一并上传

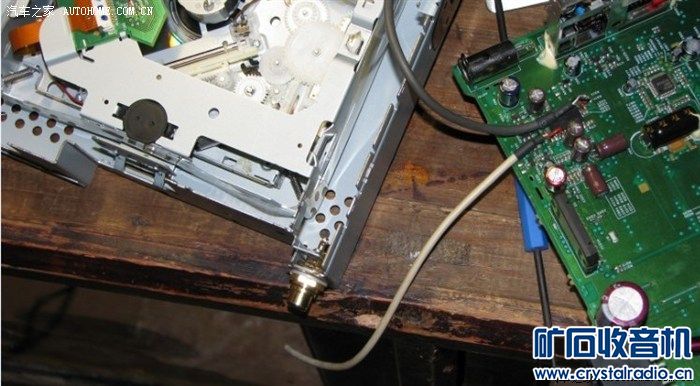

下图是超重低音的输出接口放置和连接图，用的是功放机的RCA插座，在机壳上打了一个安装洞刚好合适！


下面的两张图是全部安装好了以后的，正面效果和背面效果！aux接口在机器选择收音的时候，插上外接的音频设备就ok了，不插外设的话就是收音机的声音！
