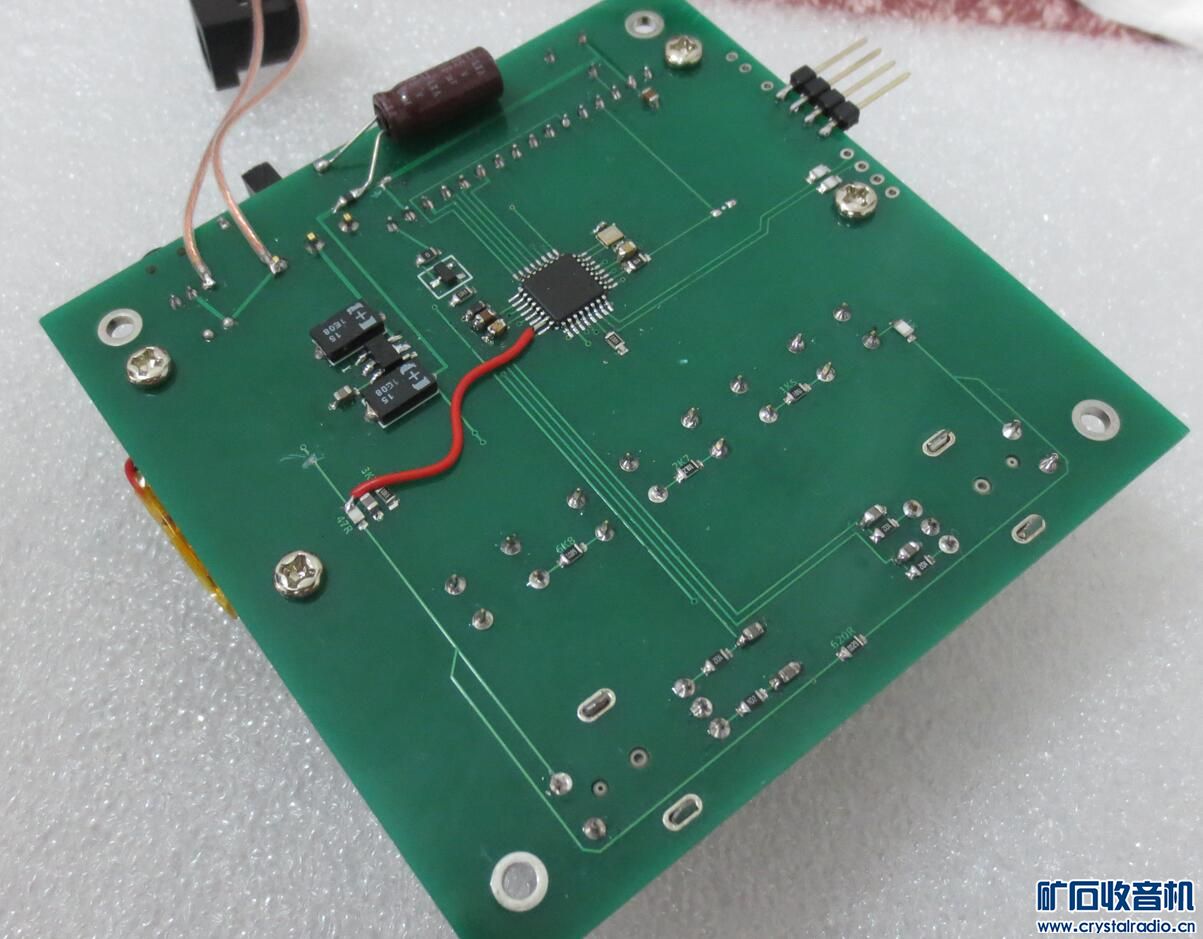

六. 控制板软件使用
没有写详细的使用介绍。下面是设计时的一部分界面资料，仅供参考。
限于液晶屏的大小，很多词都是缩写的。
--------------------------------------------------

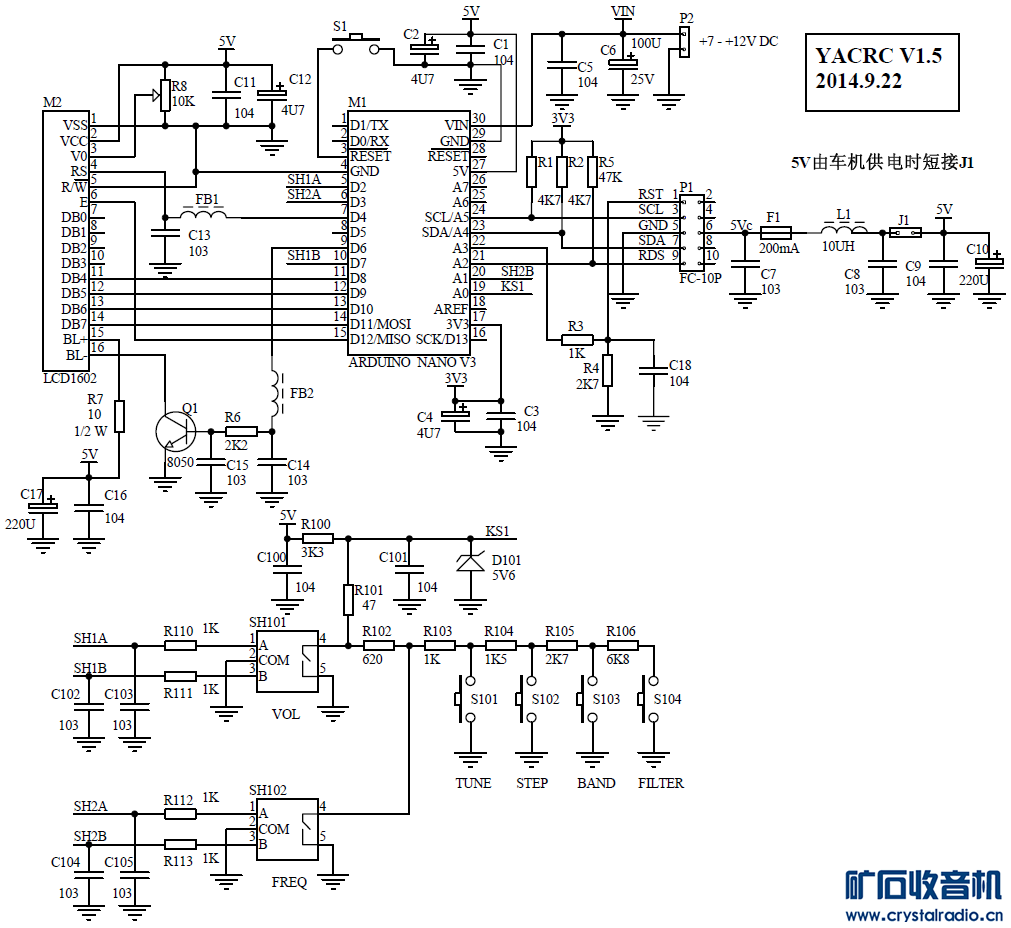

控制部件：
左飞梭：音量；按压为Option菜单；长按为切换Mute on/off。
右飞梭：频率/频道/搜索；按压为与选台相关的Frequency菜单；长按为Add/Del ch。
TUNE键：按压(弹起时动作，下同)循环改变调谐方式；长按为默认调谐方式FREQ_STEP/CH。
STEP键：按压循环改变步长；长按为默认步长(LW/MW为9k，SW为5k，FM为100k等)/最大步长。
BAND键：按压循环改变波段；长按为默认波段FM/MW。
FILTER键：按压循环改变滤波器带宽(仅优选带宽，FM模式为AUTO，24，32，42，55，73，90，108；AM模式为2.9，3.9，5.2，6.9，9.1，11.3，13.5)；长按为默认带宽(FM为Auto/55k，AM为9.1k/3.9k)。
--------------------------------------------------
开机测试：
开机时按住左或右飞梭不放，直至液晶屏出现"TEST"字样再松开。
左上角以无符号整数显示左飞梭数值，右上角以有符号整数显示右飞梭数值。
第二行显示当前按键对应的ADC数值，用于校正。
按住右飞梭的键不放，并转动左飞梭，退出测试界面。
先把左上角数调节为67，右上角数调节为77，然后按住右飞梭的键不放，并逆时针转动左飞梭，则强制初始化EEPROM，并退出测试界面。
--------------------------------------------------
主工作屏显示格式：
F FM 123750 -99S
FS100 AUTO 3RI5
或:
F FM 123750 -99S
FS100 AUTO 23:59
或:
F FM 123750 -99S
FS100 AUTO VOL28
或:
F FM 123750 -99S
CH012 AUTO VOL28
各字段含义：
F 模式，F=FM，A=AM，X=AUX
FM 波段，LW/MW/SW/SH/FL/FM/AL/AB/VH，其中SH=SW High，FL=FM Low(低频段FM)，AL=Air Band Low，AB=Air Band，VH=VHF
123750 当前频率，kHz
-99 信号强度，dBuv
S S=立体声，空白=单声道
FS 表示处于频率步进选台方式
SK 表示处于Seek选台方式；
CH 频道选台方式
SC 表示处于SCAN方式；
AN 表示处于ANY方式；
SS 表示正在扫描并存储当前波段
3 AGC threshold。 3=最高，2=高，1=中，0=低
R R=RF gain +6dB，r=未选择此项。若芯片无此项，总是显示r。
I I=IF gain +6dB，i=未选择此项。若芯片无此项，总是显示i。
5 FM去加重时间常数，5=50us，7=75us，-=关闭去加重。仅用于FM模式。
100 显示步长，1K/5K/9K/10K/25K/45K/50K/100/500。频道选台方式时，显示当前波段频道号000-999(限于EEPROM容量，不同波段支持频道数不同)；
AUTO 滤波器带宽。FM模式：AUTO/9K/15K/17K/20K/24K/27K/32K/36K/.../309K；AM模式：1K1/1K9/2K2/2K5/2K9/3K4/.../38K6
23:59 时间，hh:mm
VOL28 音量为28
--------------------------------------------------
通用可选择菜单一般显示格式：
占用液晶屏第二行
ELEp ELEc ELEn
ELEp 上一菜单项
ELEc 当前菜单项。转动飞梭改变当前项，按压飞梭选择当前项，并返回上一级菜单；按其他键(非飞梭键)，退出选择菜单
ELEn 下一菜单项
若一个菜单项前面有向右的箭头，表示此为选中项。有些菜单有选中项，比如滤波器带宽；有些菜单无选中项，只有当前菜单项，比如左飞梭主菜单
特殊菜单项：
RET 返回上一级菜单
EXIT 退出菜单
注：进入可选择菜单后，左右飞梭均可控制，无区别。按非飞梭键，退出选择菜单
双根(Option/Frequency)菜单。
某些菜单只有叶子，没有子菜单；某些菜单只有子菜单，没有叶子；某些菜单既有子菜单，也有叶子。
--------------------------------------------------
左飞梭菜单Option：
Option: SQU1 SQU2 GAIN AGC DEEM BKLT TSCN TANY TIME EXIT
SQU1: 显示 "SQUELCH1: nnn"，nnn=-99~99，为正常收听时静噪电平。飞梭调整，按压飞梭返回上一级菜单
SQU2: 显示 "SQUELCH2: nnn"，nnn=-99~99，为搜索(Seek/Scan/Any调谐方式)时判断有无信号的门限电平。飞梭调整，按压飞梭返回上一级菜单
GAIN: RF+6 IF+6 RI+6 NORM。对TEF6721芯片，只有RF+6 NORM两项。
AGC: 显示 "AGC THRESHOLD: n"，n=0-3，为AGC电平。3=最高，2=高，1=中，0=低。
DEEM: OFF 50US 75US 去加重时间常数。
BKLT: KEEP ADJ RET
BKLT->KEEP: 显示 "BKLT KEEP: nnnS"，nnn=0-255，为不操作时，背光保持秒数。飞梭调整秒数，0表示背光常亮。按压飞梭返回上一级菜单。
BKLT->ADJ: 显示 "BACKLIGHT: nnn"，nn=0-255，为背光亮度。飞梭调整，按压飞梭返回上一级菜单
TSCN：显示 "TIME SCAN: nnnS"，nnn=0-255，为SCAN频率调节方式时，在有信号处停留的秒数。飞梭调整，按压飞梭返回上一级菜单
TANY：显示 "TIME ANY: nnnS"，nnn=0-255，为ANY频率调节方式时，在信号电平低于静噪值后，保持当前频率的秒数，若超时，则自动搜索下一个有信号的频率。飞梭调整，按压飞梭返回上一级菜单
TIME: 显示 "TIME: hh:mm:ss"，左飞梭调整小时，右飞梭调整分钟。按压飞梭返回。长按FILTER键，秒数被四舍五入置为0，并返回。
--------------------------------------------------
右飞梭菜单Frequency:
Frequency: MODE TUNE BAND FILT ALIG EXIT
MODE: FM AM AUX 解调模式。
TUNE: FREQ SEEK CH SCAN ANY S&S 调谐方式菜单。
FREQ方式，左右转动频率飞梭，按当前步长改变频率。
SEEK方式，左右转动频率飞梭一格，搜索上/下一个本波段信号。
CH方式，左右转动频率飞梭，改变频道号，从原来扫描并存储(SS)的数据，设置频率。
SCAN为在当前波段内持续扫描，并在每一个有信号处停留一段时间(时间长度由TSCN选项决定)。
ANY为在当前波段内找到下一个有信号频率，并保持当前频率，直至信号强度低于静噪值一段时间(时间长度由TANY选项决定)后，再扫描下个频率。
S&S扫描并存储，自动扫描当前整个波段，并存储到非挥发存储器中，以便用于以后的CH方式调谐。
BAND: LW MW SW SW-H FM-L FM AB-L AIR VHF。
FILT: ...
菜单项取决于当前处于FM还是AM模式。
ALIG：显示 "ALIGN: nnn S/R"，nnn=0-127，调整射频输入回路谐振频率。左飞梭调整数值nnn，右飞梭改变当前频率。按压左飞梭存储当前值，按压右飞梭恢复默认值，按其他键返回。采用TEF7000芯片的车机无此项。
--------------------------------------------------
Add/Del ch:
液晶第二行显示：
CHnnn 123456 A/D
nnn 频道号。旋转左飞梭改变频道号。
123456 该频道内存储的频率，无存储时显示0。
A/D 提示按左飞梭键将当前频率(液晶第一行显示的)存储到该频道；右飞梭键删除该频道的数据。
按压左/右飞梭键后，显示Y/N，提示按左飞梭键确认，按右飞梭键放弃。
在本界面，也可旋转右飞梭改变当前频率。
按其他键退出。 |
